smart-link原理

概念：

Smart Link通过两个端口相互配合工作来实现功能。这样的一对端口组成了一个Smart Link组。为了区别一个Smart Link组中的两个端口，我们将其中的一个叫做主端口，另一个叫做从端口。同时我们利用Flush报文、Smart Link实例和控制VLAN等机制，以更好地实现Smart Link的功能（包括负载分担）。

工作流程：

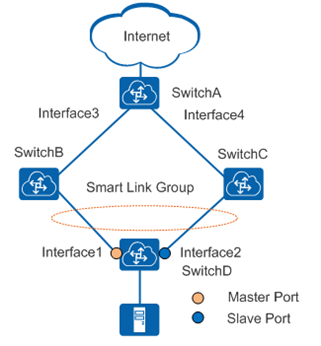

如上图所示，Interface1被配置为Smart Link组的主接口，Interface2被配置为Smart Link组的从接口。主接口又叫Master接口，从接口又叫Slave接口。

当Smart Link组中的两个接口都处于Up状态时，主接口将优先进入转发状态，而从接口将保持待命状态。当主接口所在链路发生故障时，从接口将切换为转发状态。

回切功能：
当原主用链路故障恢复时，Interface1将维持在阻塞状态，不进行抢占，从而保持流量稳定。如果希望流量切换到原主用链路，可以通过如下两种机制进行切换。
• 使用Smart Link组回切功能，需要在SwitchD上使能回切功能。当原主用链路故障恢复后，经过回切定时器设定的时间，Smart Link会自动将流量切换到原主用链路上。
• 使用配置命令强制让Smart Link立即将流量切换到原主用链路上

Flush报文：
当Smart Link组发生链路切换时，原有的转发表项将不适用于新的拓扑网络，需要整网进行MAC表项和ARP表项的更新。这时，Smart Link组通过发送Flush报文通知其他设备进行MAC和ARP表项的刷新操作。如上图所示，当链路发生切换时，SwitchD会发送组播Flush报文通知SwitchA、SwitchB和SwitchC进行MAC和ARP表项的更新。

字段含义：
• Destination MAC为未知组播地址。可以通过判断该地址是否为0x010F-E200-0004来区分该报文是否为FLUSH报文。
• Source MAC表示发送FLUSH报文的设备的接口MAC地址，如果该接口没有MAC地址，则使用二层协议的缺省MAC地址。
• Control Type表示控制类型。目前只有删除MAC地址转发表项和ARP表项一种（0x01）。
• Control Version表示版本号。当前版本号为0x00，用于后续版本的扩展。
• Device ID表示发送FLUSH报文的设备的桥MAC地址。
• Control VLAN ID表示发送控制VLAN的ID号。
• Auth-mode表示认证模式，和Password一起使用，便于以后进行安全性扩展。
• VLAN Bitmap表示VLAN位图，用于携带需要刷新地址表的VLAN列表。
• FCS表示帧校验和，用于检查报文的合法性。

控制VLAN：
• 发送控制VLAN
发送控制VLAN是Smart Link组用于广播Flush报文的VLAN。如图所示，如果在SwitchD上开启了Flush报文发送功能，当发生链路切换时，设备会在发送控制VLAN内广播发送Flush报文。
• 接收控制VLAN
接收控制VLAN是上游设备用于接收并处理Flush报文的VLAN。如图所示，如果上游设备SwitchA、SwitchB和SwitchC能够识别Flush报文，并开启了Flush报文接收处理功能，当发生链路切换时，上游设备会处理收到的属于接收控制VLAN的Flush报文，进而刷新MAC表和ARP表。
当上游设备收到Flush报文时，判断该Flush报文的发送控制VLAN是否在收到报文的接口配置的接收控制VLAN列表中。如果不在接收控制VLAN列表中，设备对该Flush报文不做处理，直接转发；如果在接收控制VLAN列表中，设备会处理收到Flush报文，进而执行MAC地址转发表项和ARP表项的刷新操作。

负载分担模式：
相当于两个相反状态的主备备份。当Smart Link组的主从链路均正常时，Smart link允许两条链路可以转发不同的数据流量。负载分担情况下，两个接口均处于转发状态，从接口转发负载分担实例流量，主接口转发其它实例流量。当其中一条链路故障时，Smart Link组会自动将所有的流量切换到另一条链路上。

查看结果：

参考资料：华为hedex文档
