前言
本文章教学视频链接： 视频链接
一、软硬件的准备
- Ai-WB2系列模组或者开发板一个
- Ai-WB2烧录软件，下载链接：https://docs.ai-thinker.com/_media/bl602_flash_download_tool.zip
链接: 点击下载 - USB转TTL串口板一个
二、原始硬件接线
以Ai-WB2-12F模组为例，按照如下表格进行接线
| USB转TTL | Ai-WB2-12F |
|---|---|
| VCC | 3.3V |
| GND | GND |
| TXD | RXD |
| RXD | TXD |
| RTS | EN(复位作用) |
三、烧录软件的使用

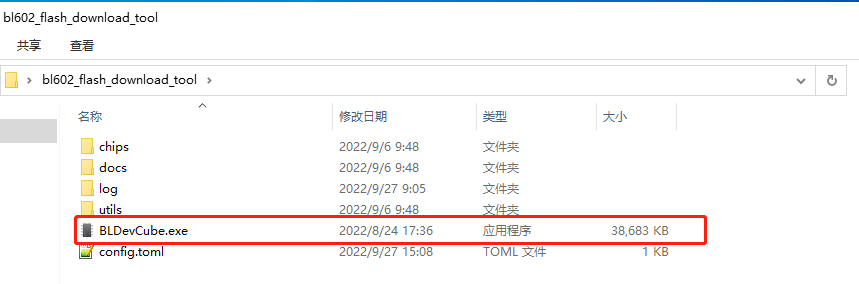

- 双击BLDevCube.exe软件，如下图
- 选择BL602/604芯片
（1）选择BL602/604芯片
（2）点击确定
-

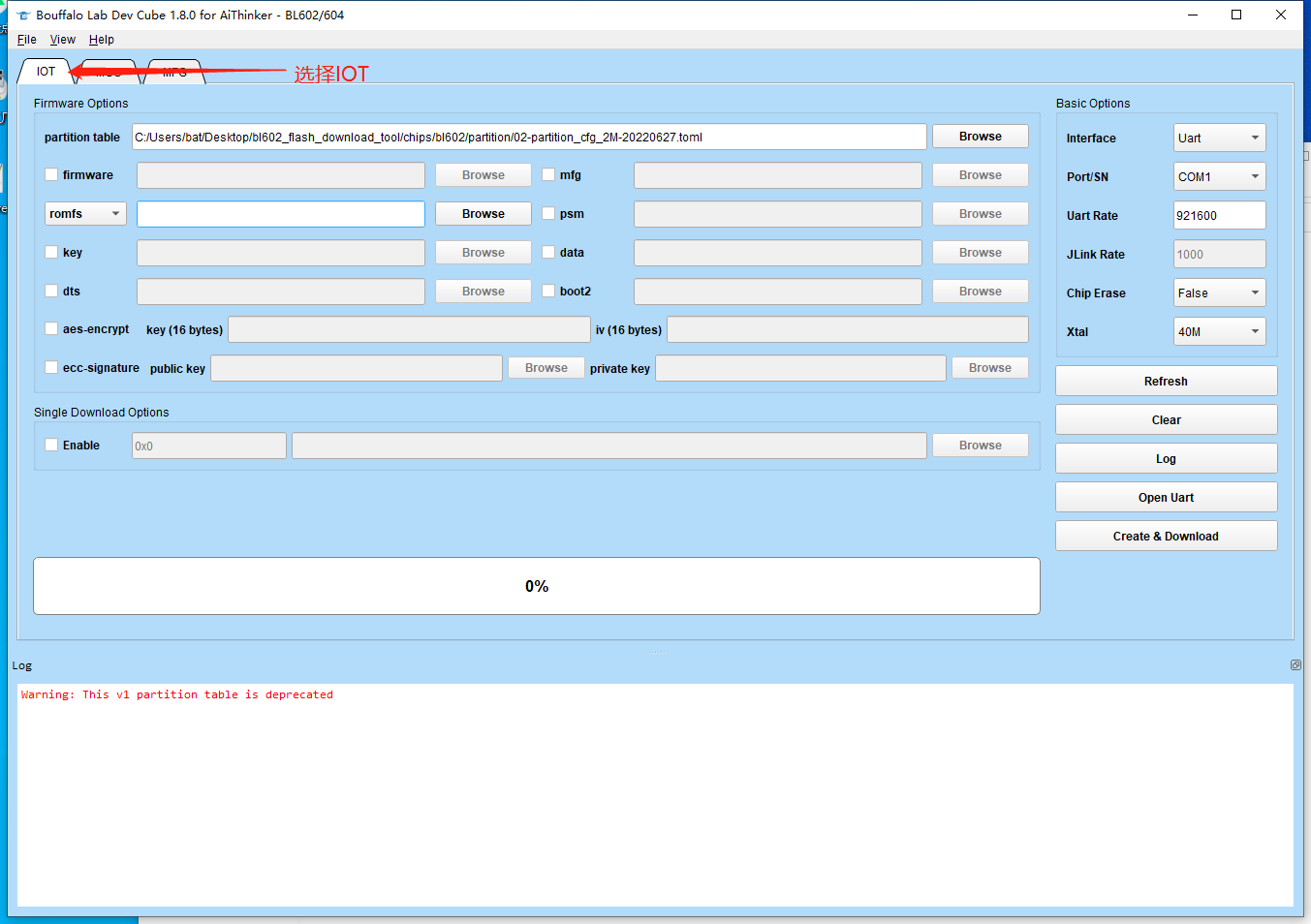

选择IOT的下载方式
-

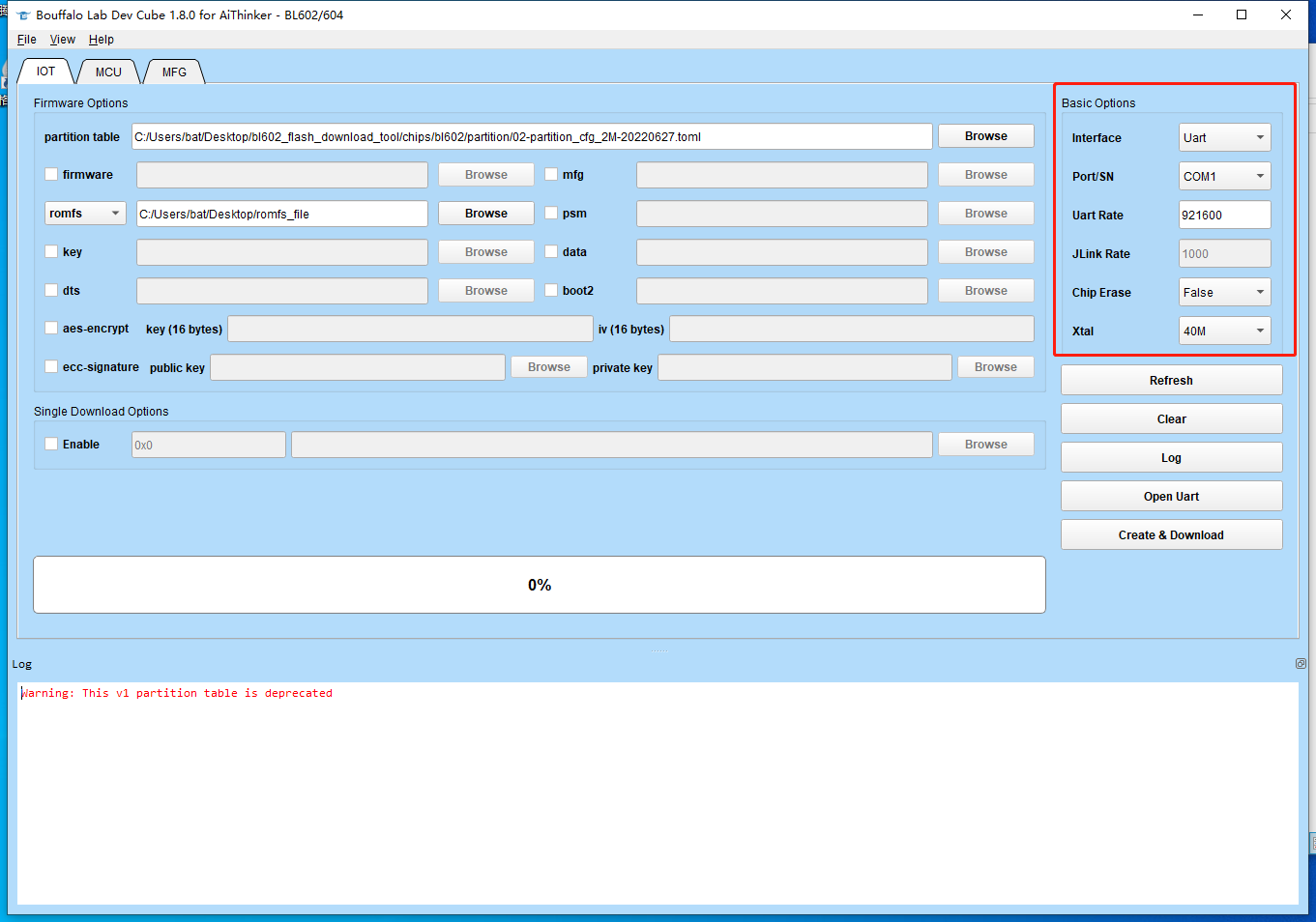

关于烧录软件的参数的具体说明可以查看烧录软件中的docs目录，这里简单说一下红色框区域的参数
– Interface： 用于选择下载烧录的通信接口，可以选择 Jlink 或者 UART, 用户根据实际物理连接进行选择，默认选择UART
– COM Port：当选择 UART 进行下载的时候这里选择与芯片连接的 COM 口号，可以点击 Refresh 按钮进行COM 号的刷新
– Uart Rate：当选择 UART 进行下载的时候，填写波特率，推荐下载频率设置成921600
– Board： 选择所使用的板子型号, 板子型号和晶振类型, 共同决定了 DTS 文件, 也就是确定了板级硬件配置参数
– Chip Erase：默认设置为 False，下载时按照烧录地址和内容大小进行擦除，选择 True 时，在程序烧录之前会将 Flash 全部擦除
– Xtal：用于选择板子所使用的晶振类型，一般40M -
下面使用SDK编译出来的helloworld的bin文件来演示下如何成功烧录
5.1 先用SDK生成hello world的bin文件，具体可以到我们另一篇博文进行查看相关教程，这里不再说明

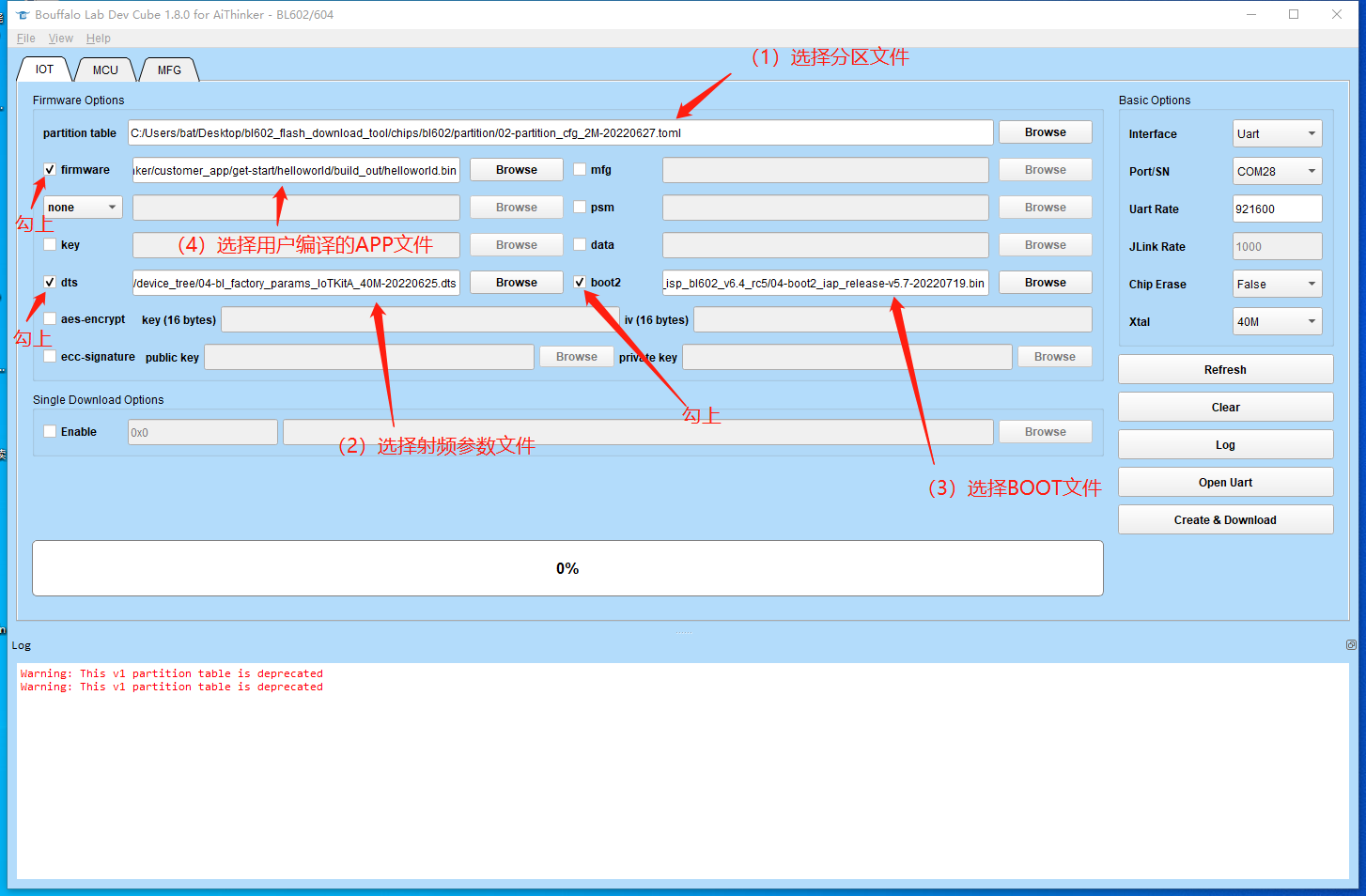

5.2 把相关的烧录文件按照如下截图进行放置(针对模块二次开发的情况，固件未合成)
（1）分区文件
（2）射频参数文件
（3）boot文件
（4）用户编译的APP文件

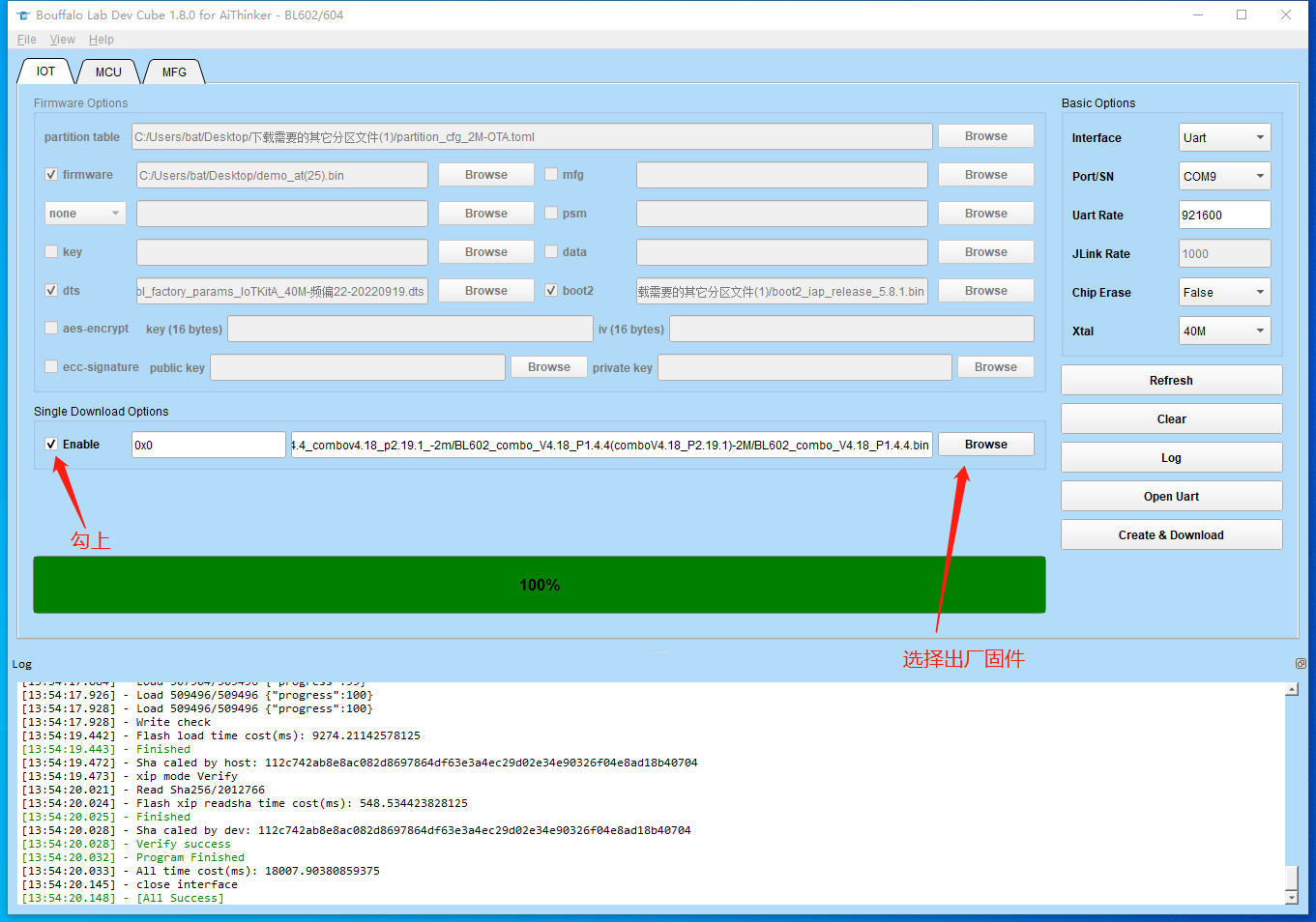

5.3 把相关的烧录文件按照如下截图进行放置(针对出厂固件的情况，固件已合成)
5.4 点击Create&Download按钮开始烧录，以下有几种情况：
（1）此错误表示该串口被其他软件占用了，必须关闭占用串口的软件
（2）出现Please Press Reset Key的时候给模块的EN引脚进行低电平复位
（3）开始烧写

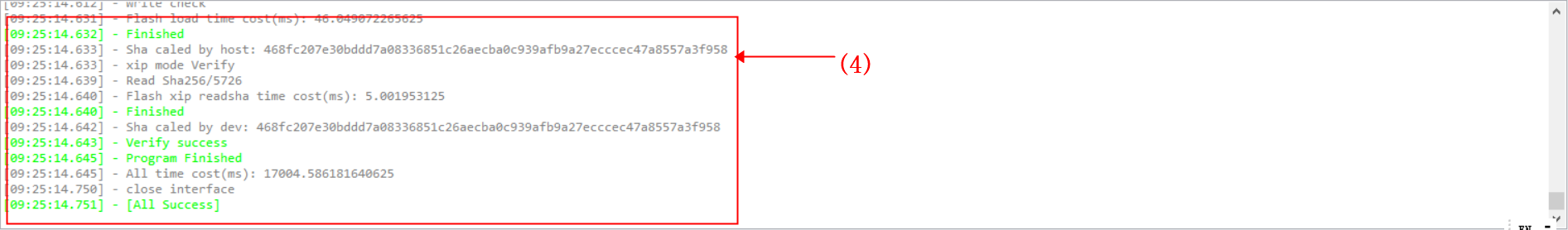

（4）烧写完成

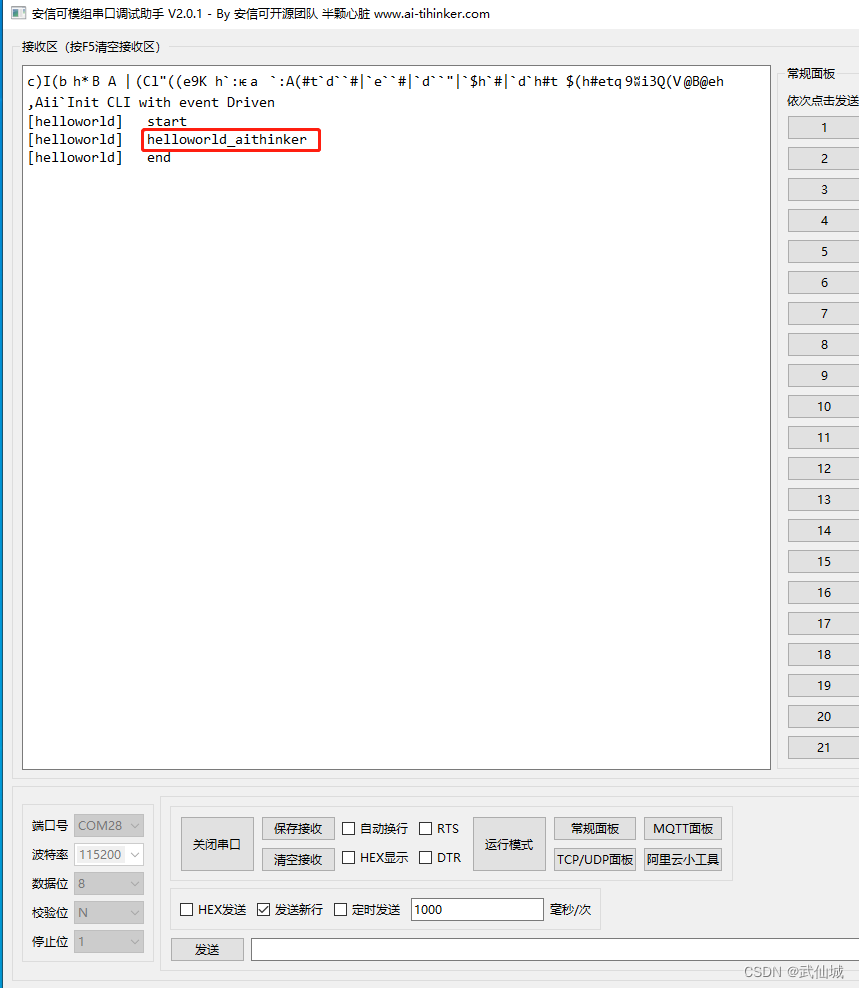

5.5 按照以上步骤烧写完后，模组上电读取串口打印如下日志说明烧写成功。
联系我们
以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
官方官网：https://www.ai-thinker.com
开发资料：https://docs.ai-thinker.com/
官方论坛：http://bbs.ai-thinker.com
技术支持：support@aithinker.com
