概述

原理概述

在二层网络中，为了提高网络可靠性，一般通过冗余方式进行组网，这种方式又会带来环路问题，为了解决环路问题，除了采用STP技术，华为还提出了Smart Link解决方案。
在网络中，两条上行链路在正常情况下，只有一条处于连通状态，而另一条处于阻塞状态，避免了环路引起的广播风暴，当主用链路发生故障后，流量会在毫秒级的时间内切换到备用链路上，保证了数据的正常转发。默认情况下，当原主用链路故障恢复时，将维持在阻塞状态，不进行抢占，从而维持网络稳定性，可手工配置回切功能，使流量切换回原主用链路。
Smart Link缺陷：能够保证设备在本设备上行链路发生故障后快速进行倒换，但对于跨设备的链路故障不能提供有效保护。
为此，可采用Monitor Link用于扩展Smart Link的链路备份范围，通过监控上游设备的上行链路，达到上行链路故障迅速传达给下游设备，从而触发Smart Link的主备链路切换。

实验内容

SW4作为公司出口设备连接外网，SW1是接入侧交换机，SW1通过两台交换机SW2与SW3双上行连接到SW4，针对此双上行组网。
为了实现主备链路冗余备份及故障后的快速迁移，部署Smart Link技术，为了进一步扩展Smart Link的备份范围，使用Monitor Link联动方式监控上游设备的上行链路来完善Smart Link。

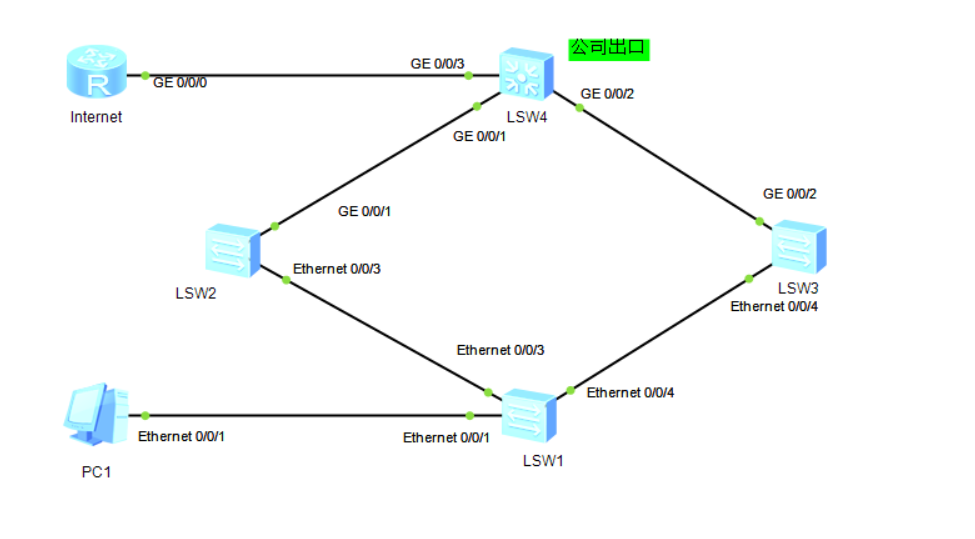

实验拓扑

在这里插入图片描述

SW1

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW1

[SW1]smart-link group 1      #创建Smart Link组1，并开启Smart Link组功能
[SW1-smlk-group1]smart-link enable
[SW1-smlk-group1]quit
[SW1]interface ethernet 0/0/3
[SW1-Ethernet0/0/3]stp disable  #配置Smart Link时，需要在运行Smart Link的接口下关闭STP
[SW1-Ethernet0/0/3]quit
[SW1]interface ethernet 0/0/4
[SW1-Ethernet0/0/4]stp disable
[SW1-Ethernet0/0/4]quit
[SW1]smart-link group 1
[SW1-smlk-group1]port ethernet 0/0/3 master  #配置GE0/0/3为主接口
[SW1-smlk-group1]port ethernet 0/0/4 slave   #配置GE0/0/4为备份接口
[SW1-smlk-group1]quit

[SW1]display smart-link group 1    #查看主备状态
Smart Link group 1 information :
  Smart Link group was enabled
  There is no Load-Balance
  There is no protected-vlan reference-instance
  DeviceID: 4c1f-ccb2-56c3
  Member                  Role   State    Flush Count Last-Flush-Time
  ----------------------------------------------------------------------
#E0/0/3为主端口，状态为Active，E0/0/4为备份端口，状态为Inactive
  Ethernet0/0/3           Master Active   0           0000/00/00 00:00:00 UTC+00
:00
  Ethernet0/0/4           Slave  Inactive 0           0000/00/00 00:00:00 UTC+00
:00

配置回切功能

当SW1上主接口出现故障时，备份端口会立即切换为Active状态，并且，默认情况下，原主接口恢复时，主接口不会自动切回Active状态，需手工配置回切功能。
将SW2交换机E0/0/3接口关闭，模拟故障发生，回到SW1观察Smart Link组1的主备情况。

SW2

<Huawei>u t m
Info: Current terminal monitor is off.
<Huawei>sys
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW2
[SW2]interface ethernet 0/0/3
[SW2-Ethernet0/0/3]shutdown
[SW2-Ethernet0/0/3]quit

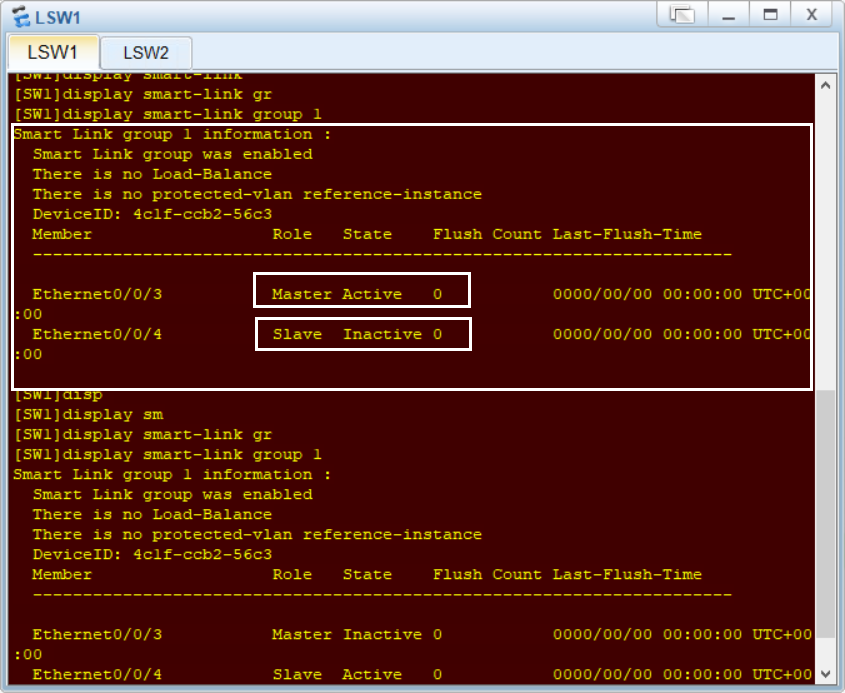

SW1的主备状态已自动切换，
在这里插入图片描述
重新开启SW2的E0/0/3接口，再次在S1上观察Smart Link组1的主备状态，但是主备状态默认是不切换的，需要在SW1上开启回切功能。

[SW2]interface ethernet 0/0/3
[SW2-Ethernet0/0/3]undo shutdown


[SW1]smart-link group 1
[SW1-smlk-group1]restore enable  #开启回切功能
[SW1-smlk-group1]timer wtr 30    #回切时间设置为30

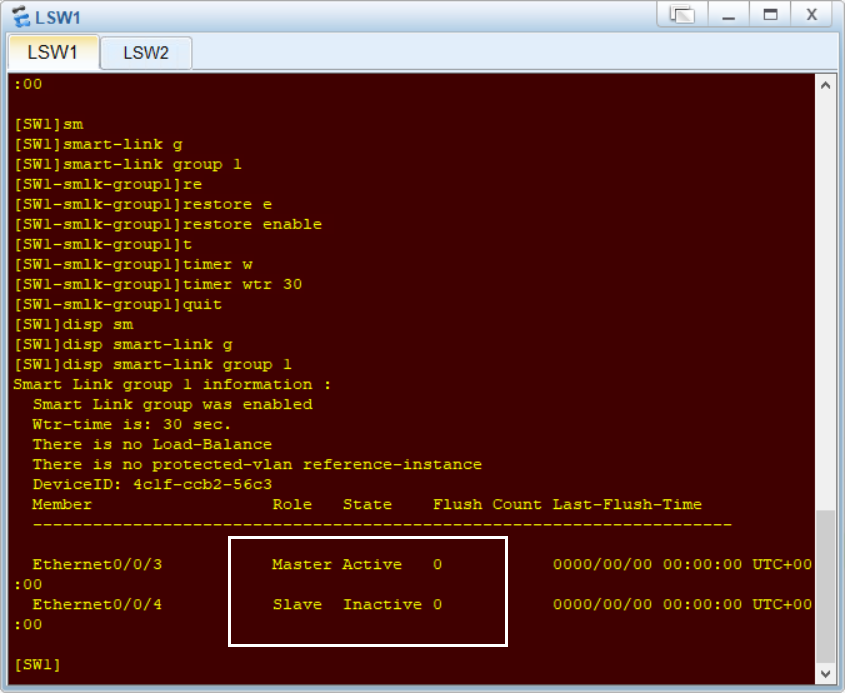

在这里插入图片描述

Monitor Link配置

模拟SW2的G0/0/1接口关闭，并查看Smart Link组1的主备状态

[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]shutdown

#主备仍然没有切换，E0/0/3还是主接口，这样会导致交换机1无法正常通信

[SW1]display smart-link group 1
Smart Link group 1 information :
  Smart Link group was enabled
  Wtr-time is: 30 sec.
  There is no Load-Balance
  There is no protected-vlan reference-instance
  DeviceID: 4c1f-ccb2-56c3
  Member                  Role   State    Flush Count Last-Flush-Time
  ----------------------------------------------------------------------
  Ethernet0/0/3           Master Active   0           0000/00/00 00:00:00 UTC+00
:00
  Ethernet0/0/4           Slave  Inactive 0           0000/00/00 00:00:00 UTC+00
:00

SW2启用Monitor Link组1，配置上行接口为GE0/0/1，下行接口为0/0/3，

[SW2]monitor-link group 1
[SW2-mtlk-group1]port g
[SW2-mtlk-group1]port GigabitEthernet 0/0/1
[SW2-mtlk-group1]port GigabitEthernet 0/0/1 uplink
[SW2-mtlk-group1]port Ethernet 0/0/3
[SW2-mtlk-group1]port Ethernet 0/0/3 downlink
[SW2-mtlk-group1]quit

再次查看S1的Smart Link组1 的主备状态，E0/0/3是Inactive，E0/0/4是Active，流量已经被切换到E0/0/4接口，保证了流量正常转发

[SW1]display smart-link group 1
Smart Link group 1 information :
  Smart Link group was enabled
  Wtr-time is: 30 sec.
  There is no Load-Balance
  There is no protected-vlan reference-instance
  DeviceID: 4c1f-ccb2-56c3
  Member                  Role   State    Flush Count Last-Flush-Time
  ----------------------------------------------------------------------

  Ethernet0/0/3           Master Inactive 0           0000/00/00 00:00:00 UTC+00
:00
  Ethernet0/0/4           Slave  Active   0           0000/00/00 00:00:00 UTC+00
:00

修改Monitor Link组的回切时间为10s（默认为3秒），当SW2的上行链路重新恢复后，下行链路Smart Link组将在时间到期后，重新切回主链路。

[SW2]monitor-link group 1
[SW2-mtlk-group1]timer recover-time 10

[SW2]monitor-link group 1
[SW2-mtlk-group1]timer recover-time 10
[SW2-mtlk-group1]quit
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]disp this
#
interface GigabitEthernet0/0/1
 shutdown
#
return
[SW2-GigabitEthernet0/0/1]undo shutdown

等待40s左右，查看S1的Smart Link组1的主备状态

[SW1]disp smart-link group 1
Smart Link group 1 information :
  Smart Link group was enabled
  Wtr-time is: 30 sec.
  There is no Load-Balance
  There is no protected-vlan reference-instance
  DeviceID: 4c1f-ccb2-56c3
  Member                  Role   State    Flush Count Last-Flush-Time
  ----------------------------------------------------------------------

  Ethernet0/0/3           Master Active   0           0000/00/00 00:00:00 UTC+00
:00
  Ethernet0/0/4           Slave  Inactive 0           0000/00/00 00:00:00 UTC+00
:00
