STM32F103学习笔记（三）：PB3、PB4、PA13、PA14、PA15用作普通IO口的配置

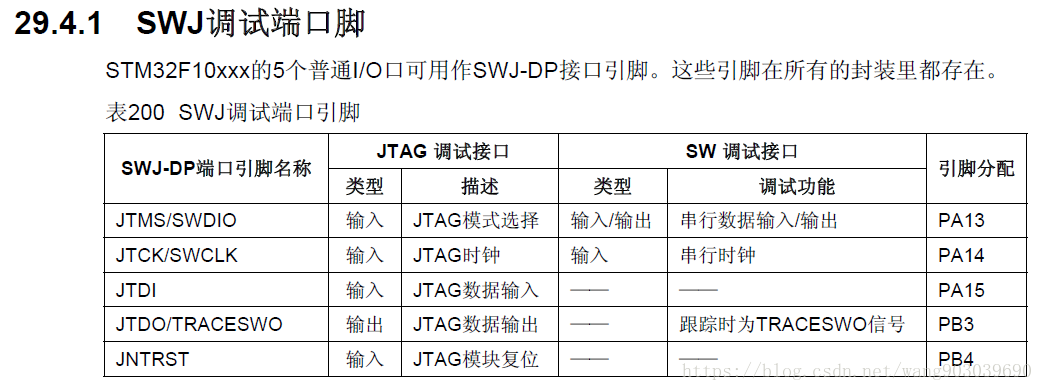

      最近使用stm32f103c8t6进行按键上拉输入配置的时候，发现一样的电路，只是将代码PA1-PA4换做PB3-PB6接口，怎么也无法得出对应的实验结果，测得电压PB3，PB4引脚都不能置零。查阅了很多资料最终发现原来不只PB3、PB4，还有PA13-15这五个引脚不是普通的IO口，用作JTAG/SWD仿真器的调试接口，引脚描述如《STM32参考手册》中所示：

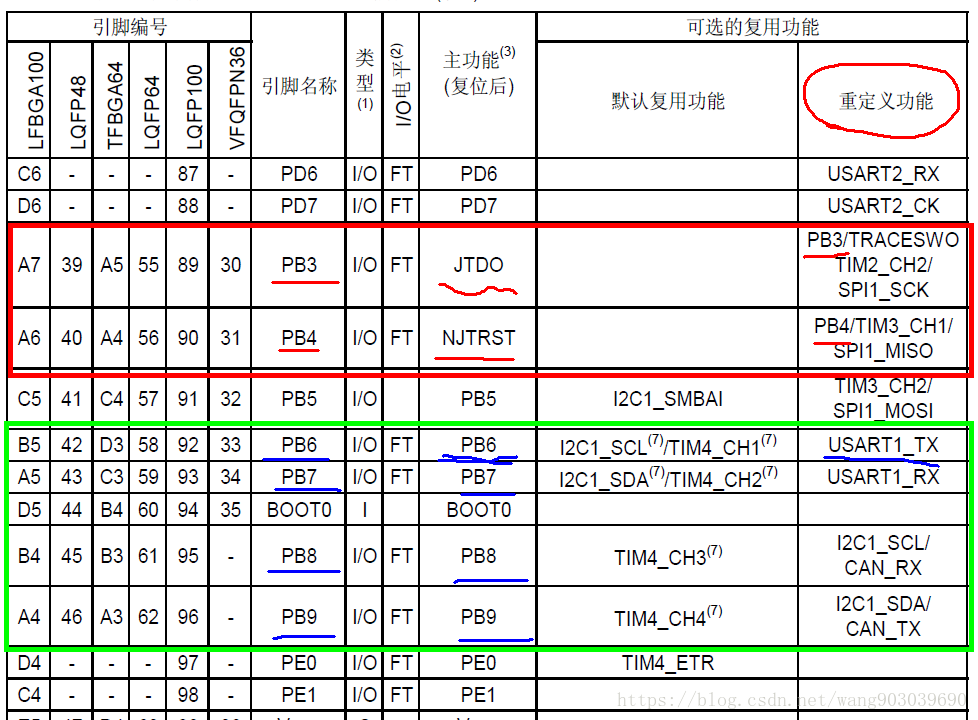

同时，这些引脚主功能（复位后）的功能如下如所示：

这些引脚只有重定义功能后才能作为普通的IO口使用，所以我们需要对这些引脚进行配置的时候开启AFIO复用时钟。

步骤一：时钟配置时同时开启AFIO复用时钟

//打开PB口时钟,AFIO复用时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE);

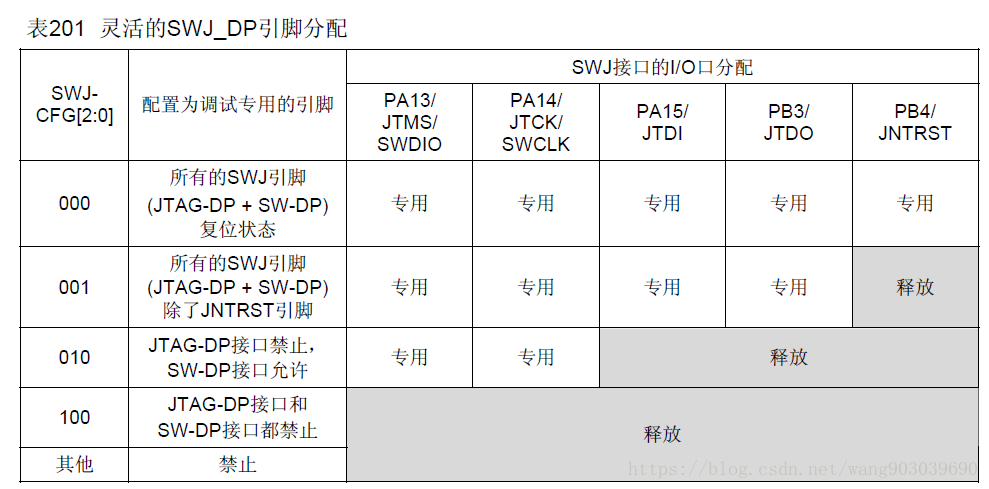

步骤二：重映射（共三种方式）

1.GPIO_Remap_SWJ_JTAGDisable         /*!< JTAG-DP Disabled and SW-DP Enabled */

    即能用PB3，PB4，PA15做普通IO，PA13&14用于SWD调试

2.GPIO_Remap_SWJ_Disable                /*!< Full SWJ Disabled (JTAG-DP + SW-DP) */

     5个引脚全为普通引脚，但不能再用JTAG&SWD仿真器调试，只能用st-link调试

3.GPIO_Remap_SWJ_NoJTRST      /*!< Full SWJ Enabled (JTAG-DP + SW-DP) but without JTRST */

    PB4可为普通IO口，JTAG&SWD正常使用，但JTAG没有复位

注1：如果将五个引脚当做普通IO口，那么上述步骤二中的重映射配置应写为：

GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE);

注2：如果你用PB3，PB4，PA15做普通IO，PA13&14用于SWD调试，则重映射配置应写为：

GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

注3：配置只用PB4可为普通IO口:

GPIO_PinRemapConfig(GPIO_Remap_SWJ_NoJTRST, ENABLE);
