概述

51单片机12864大液晶屏显示任意字符（计算器）
ROTEUS 和51单片机教程（仿真文件+源代码）

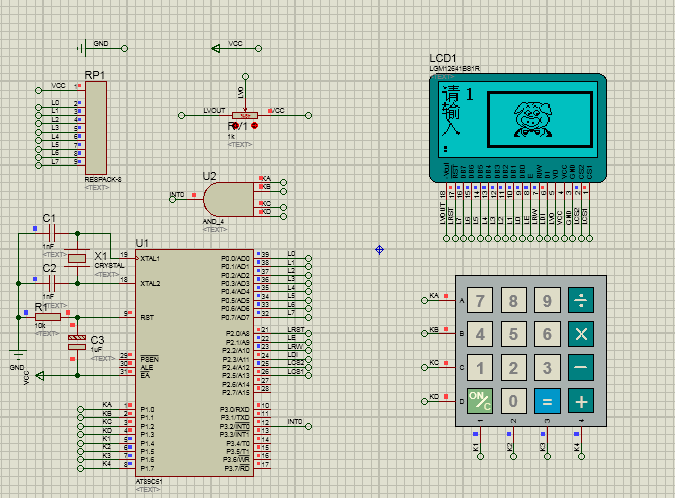

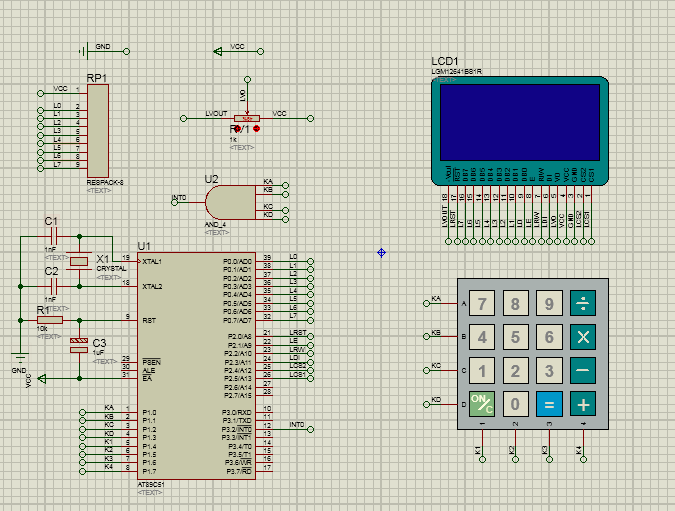

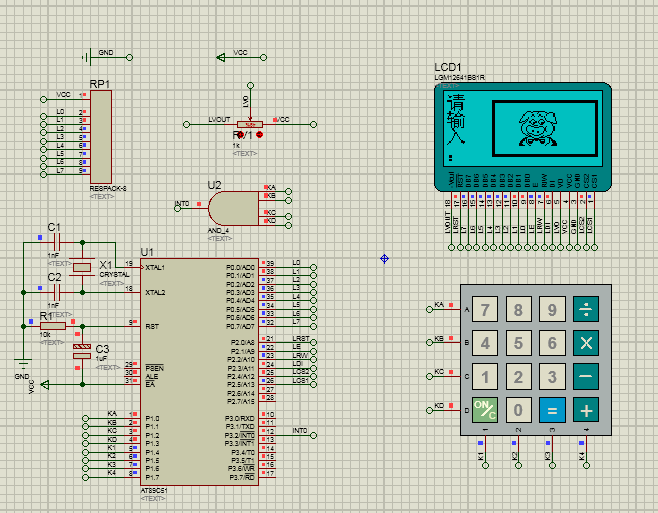

在这里插入图片描述

参考源代码：
//*************************************************************************************************
//*************************************************************************************************
//<程序名>：俄罗斯方块游戏 **
//<版本说明>：此版是第一版，在LCD1608第4版基础上改进而来，目前只可以绘制游戏区域的边框。 **
//<完成时间>：2007年8月28日 **
//<作者>：从零开始单片机 **
**
//*************************************************************************************************
//*************************************************************************************************

//*************************************************************************************************
//* *
//* 头文件及宏定义 *
// *
//**********************************************************************************************
#include “includes.h”

#define TIME1H 0x3C
#define TIME1L 0xB0 //定时器1溢出时间：50ms

#define SCANPORT P1

//*************************************************************************************************
//* *
//* 全局变量****** *
//* *
//*************************************************************************************************

//unsigned char code uca_TEST[]={0xFF,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0xFF,0xFF,0xFF,0xFF,0xF0,0xF0,0xF0,0xF0};
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<防抖动标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
bit b_KeyShock=0; //键盘防抖动标志位。
//当按键中断产生时，首先判断此位。
//0–执行键盘扫描及键码处理程序；1–不执行。

bit b_KillShock=0; //防抖标志清除位：0–不清除；1–清除。

unsigned char uc_KillCount=0; //抖动标志清除计数，使用定时器1。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<键盘扫描开启标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
bit b_KeyScan=0; //0–不扫描；
//1–扫描。

//*************************************************************************************************
//* *
//* 主函数 *
// *
//************************************************************************************************

/*********************** main ************************/
void main(void)
{

vLCDInitialize();

vShowOneChin(0,0,uca_QING);
vShowOneChin(2,0,uca_SHU);
vShowOneChin(4,0,uca_RU);
vShowOneChin(6,0,uca_MAOHAO);

vShowGraph(2,60,32,4,uca_Pig);
vShowFrame();

SCANPORT=0x0F;

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<外部中断0，用于开启键盘扫描及键码处理标志>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
IT0=1; // 中断方式：下降沿。
EX0=1; // 开启外部中断。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<定时器1，用于防抖动标志清除 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
TH1=TIME1H;
TL1=TIME1L;
TR1=1; //开启定时器1
ET1=1; //开定时器1中断

EA=1;

while(1)
{
if(b_KeyScan==1)		   //如果有按键按下，则进行按键扫描和键码处理。
	{
	b_KeyScan=0;
	vKeyProcess(ucKeyScan());
	}
}

}

//*************************************************************************************************
//* *
//* 外部中断0，用于开启键盘扫描及键码处理 *
// *
//**************************************************************************************
void vINT0(void) interrupt 0
{
if(b_KeyShock==0)
{
b_KeyScan=1; //开启键盘扫描标志。
b_KeyShock=1; //设置防抖动标志。
}
else b_KeyShock=0; //如果有抖动则不执行键扫描，恢复防抖动标志。

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<设置防抖动清除标志位 >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
if(b_KeyShock==1)
b_KillShock=1; //如果防抖动标志位开启则开启防抖动标志清除位，
//300ms后清除防抖动标志。

}

//*************************************************************************************************
//* *
//* 定时器1中断，用于计时功能和防抖动标志清除*********** *
//* *
//*************************************************************************************************
void vTimer1(void) interrupt 3
{
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<防抖动标志清除>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
if(b_KillShock1)
{
if(uc_KillCount5) //当防抖动标志位为1时，计时300ms后清除抖动标志位。
{
b_KeyShock=0;
b_KillShock=0;
uc_KillCount=0;
}
else uc_KillCount++;
}
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<恢复定时器1溢出时间>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
TH1=TIME1H;
TL1=TIME1L;
}
