写在前面

呜呼，这本书最后一篇了有木有！！！想想就有点小激动呢。。。（可是还有很多隔过去了。）技术文章里就不说太多废话了，之后会写一篇总结的，坑也会慢慢补上的（我希望吧。）。

好啦！我们本节要学习的特效是一个更加常见的画面特效。在市场上很多的第一人称射击游戏（FPS）中，我们都可以看到夜视效果的身影，比如《使命召唤》、《光晕》等等。这种效果使屏幕蒙上一层非常独特的黄绿色。下面是《使命召唤》中的夜视效果：

为了实现这种夜视效果，我们需要使用Photoshop来分解上述效果的实现。我们可以从网上找一些参考图片，然后和已有图层合并，看看我们需要哪种混合效果，以及我们要怎样组合不同的图层。下面的图像显示了在Photoshop中进行上述过程的最后结果：

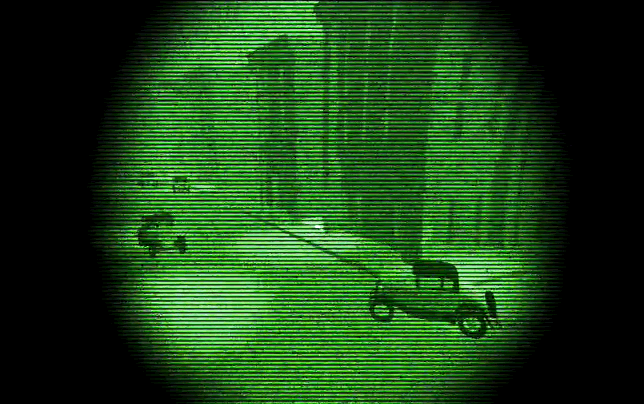

而最后Shader实现的结果像下面这样：

下面，我们开始将Photoshop中的最终图像分解成几个部分，来更好的理解这些资源是如何被整合在一起的。而后，我们会深入讲解实现过程。

准备工作

之前说过，使用Photoshop可以让我们方便地构分层图像，以便我们可以更好地理解如何得到一个夜视效果。现在，我们就把夜视效果分解成几个组成图层。

偏绿色的画面（Tinted green）：夜视效果的第一个图层就是它标志性的绿色，几乎所有的夜视图像都是这种色调的。这可以让我们的特效看起来就是明显的夜视效果。
扫描线（Scan lines）：为了增加夜视效果的真实性，我们在上述着色层的上面添加了一层扫描线。在这里，我们使用了一张用Photoshop创建的纹理，然后让用户选择平铺系数来控制扫描线的宽窄和大小。
噪点（Noise）：下一个图层是一个简单的噪点图层，它平铺在上述两种图层的上方，用于分解图像为我们的特效添加更多的细节效果。
晕影（Vignette）：夜视效果的最后一层就是晕影。从上面《使命召唤》的游戏截图可以看出，它使用一个晕影来模拟一个视野效果。我们使用下面的图层来作为晕影纹理。

现在，我们把上述各个纹理结合在一起，开始正式创建夜视效果的画面特效。

准备好一张晕影纹理、一张噪声纹理和一张扫描线纹理，你可以在本书资源（见本文最上方）中找到对应的纹理。
创建一个新的脚本，命名为NightVisionEffect.cs，以及一个新的Shader，命名为NightVisionEffectShader.shader。
使用前一章第一篇里的代码填充上述新的脚本和Shader。
把OldFilmEffect脚本添加到Camera上，并使用OldFilmEffectShader给OldFilmEffect脚本中的Cur Shader赋值。

实现

现在你的画面特效脚本系统应该已经建立好了，现在我们来实现具体的脚本和Shader。

首先，我们来填写 NightVisionEffect.cs脚本的主要代码。

第一步我们要定义一些需要在面板中显示的变量，以便让用户进行调整。在脚本中添加如下代码：

	#region Variables
public Shader nightVisionShader;
public float contrast = 2.0f;
public float brightness = 1.0f;
public Color nightVisionColor = Color.white;
public Texture2D vignetteTexture;
public Texture2D scanLineTexture;
public float scanLineTileAmount = 4.0f;
public Texture2D nightVisionNoise;
public float noiseXSpeed = 100.0f;
public float noiseYSpeed = 100.0f;
public float distortion = 0.2f;
public float scale = 0.8f;
private Material curMaterial;
private float randomValue = 0.0f;
#endregion

下面，我们需要填充OnRenderImage函数。在这个函数里，我们将要把上述变量传递给Shader，使得Shader可以使用这些数据来处理render texture：

	void OnRenderImage (RenderTexture sourceTexture, RenderTexture destTexture){
if (nightVisionShader != null) {
material.SetFloat("_Contrast", contrast);
material.SetFloat("_Brightness", brightness);
material.SetColor("_NightVisionColor", nightVisionColor);
material.SetFloat("_RandomValue", randomValue);
material.SetFloat("_Distortion", distortion);
material.SetFloat("_Scale", scale);
if (vignetteTexture) {
material.SetTexture("_VignetteTex", vignetteTexture);
}
if (scanLineTexture) {
material.SetTexture("_ScanLineTex", scanLineTexture);
material.SetFloat("_ScanLineTileAmount", scanLineTileAmount);
}
if (nightVisionNoise) {
material.SetTexture("_NoiseTex", nightVisionNoise);
material.SetFloat("_NoiseXSpeed", noiseXSpeed);
material.SetFloat("_NoiseYSpeed", noiseYSpeed);
}
Graphics.Blit(sourceTexture, destTexture, material);
} else {
Graphics.Blit(sourceTexture, destTexture);
}
}

最后，我们需要保证一些变量的范围。这些范围可以根据需要后续更改：

	void Update () {
contrast = Mathf.Clamp(contrast, 0.0f, 4.0f);
brightness = Mathf.Clamp(brightness, 0.0f, 2.0f);
distortion = Mathf.Clamp(distortion, -1.0f, 1.0f);
scale = Mathf.Clamp(scale, 0.0f, 3.0f);
randomValue = Random.Range(-1.0f, 1.0f);
}

接下来，我们来实现关键的Shader部分。

首先，还是添加一些新的Properties：

	Properties {
_MainTex ("Base (RGB)", 2D) = "white" {}
_VignetteTex ("Vignette Texture", 2D) = "white" {}
_ScanLineTex ("Scan Line Texture", 2D) = "white" {}
_ScanLineTileAmount ("Scale Line Tile Amount", Float) = 4.0
_NoiseTex ("Noise Texture", 2D) = "white" {}
_NoiseXSpeed ("Noise X Speed", Float) = 100.0
_NoiseYSpeed ("Noise Y Speed", Float) = 100.0
_NightVisionColor ("Night Vision Color", Color) = (1, 1, 1, 1)
_Contrast ("Contrast", Range(0, 4)) = 2
_Brightness ("Brightness", Range(0, 2)) = 1
_RandomValue ("Random Value", Float) = 0
_Distortion ("Distortion", Float) = 0.2
_Scale ("Scale (Zoom)", Float) = 0.8
}

我们还需要在CGPROGRAM块中添加对应的变量，以便Properties块可以和CGPROGRAM块通信：

	SubShader {
Pass {
CGPROGRAM
#pragma vertex vert_img
#pragma fragment frag
#include "UnityCG.cginc"
uniform sampler2D _MainTex;
uniform sampler2D _VignetteTex;
uniform sampler2D _ScanLineTex;
fixed _ScanLineTileAmount;
uniform sampler2D _NoiseTex;
fixed _NoiseXSpeed;
fixed _NoiseYSpeed;
fixed4 _NightVisionColor;
fixed _Contrast;
fixed _Brightness;
fixed _RandomValue;
fixed _Distortion;
fixed _Scale;

我们的特效还需要一个透镜变形（lens distortion）效果，来模拟从透镜中观察、图像边界由于透镜度数而发生变形的效果。在变量声明的下方添加如下代码：
```
float2 barrelDistortion(float2 coord) {
// Lens distortion algorithm
// See http://www.ssontech.com/content/lensalg.htm
float2 h = coord.xy - float2(0.5, 0.5);
float r2 = h.x * h.x + h.y * h.y;
float f = 1.0 + r2 * (_Distortion * sqrt(r2));
return f * _Scale * h + 0.5;
}
```
解释：夜视效果实际和之前的老电影效果很像，都是把一些图层组合、模块化起来。最大的不同就是这里使用了一个透镜变形效果。

上述算法是由SynthEyes的成员提供的，免费使用哦~第一行代码首先找到纹理的中心——float(0.5, 0.5)。一旦得到了图像中心，我们可以根据像素距离中心的远近对像素应用一个拉伸。具体分析可见本文最下方的相关链接。
现在，我们到了整个Shader的关键部分。首先，在frag函数里添加如下代码来得到render texture和晕影纹理：
```
fixed4 frag(v2f_img i) : COLOR {
// Get the colors from the Render Texture and the uv's
// from the v2f_img struct
half2 distortedUV = barrelDistortion(i.uv);
fixed4 renderTex = tex2D(_MainTex, distortedUV);
fixed4 vignetteTex = tex2D(_VignetteTex, i.uv);
```
解释：这三行代码很简单。在得到了变形后的UV坐标后，采样得到render texture中对应的像素，再按正常的UV得到晕影纹理的对应像素。

最后，得到了底层图像像素renderTex和晕影图层的像素vignetteTex。
下一步，我们需要处理扫描线和噪点纹理，通过UV坐标为它们添加合适的动画：
```
// Process
scan lines and noise
half2 scanLinesUV = half2(i.uv.x * _ScanLineTileAmount, i.uv.y * _ScanLineTileAmount);
fixed4 scanLineTex = tex2D(_ScanLineTex, scanLinesUV);
half2 noiseUV = half2(i.uv.x + (_RandomValue * _SinTime.z * _NoiseXSpeed),
i.uv.y + (_Time.x * _NoiseYSpeed));
fixed4 noiseTex = tex2D(_NoiseTex, noiseUV);
```
解释：这里跟之前老电影的纹理动画处理方式类似。

对于扫描线纹理，之前我们说过，通过_ScanLineTileAmount可以调整画面上扫描线的宽窄和多少。_ScanLineTileAmount越大，条纹越密越细，反之越宽。

对于噪点纹理，我们需要添加一个动态效果。在XY方向上处理方式稍有不同，这是为什么呢？我自己的理解是这样的。。。对于X方向，我们想要模拟的是一个小幅度的类似抖动的效果，因此用_SinTime作为因子。而对于Y方向，我们想要模拟向一个方向不断滚动的效果，因此使用_Time作为因子。

最后，根据上述UV坐标可以得到扫描线纹理的像素scanLineTex和噪点纹理的像素noiseTex。
最后一层图层是偏绿的颜色效果。我们仅仅需要处理render texture的光度值（Luminance），然后给它添加一个夜视颜色，来得到最终形象的夜视效果：
```
// Get the luminosity values from the render texture using the YIQ values
fixed lum = dot(fixed3(0.299, 0.587, 0.114), renderTex.rgb);
lum += _Brightness;
fixed4 finalColor = (lum * 2) + _NightVisionColor;
```
解释：最后一层图层是为整个画面添加绿色色调。首先也是通过YIQ得到当前的光度值lum，再加上_Brightness来调整亮度。最后，再加上_NightVisionColor（也就是绿色）。这里lum*2是为了不至于让整个画面太暗。

最后，我们把所有的图层结合在一起，返回最终的像素值：


// Final output
finalColor = pow(finalColor, _Contrast);
finalColor *= vignetteTex;
finalColor *= scanLineTex * noiseTex;
return finalColor;
}

完整的脚本和Shader如下：

NightVisionEffect脚本：

using UnityEngine;
using System.Collections;
[ExecuteInEditMode]
public class NightVisionEffect : MonoBehaviour {
#region Variables
public Shader nightVisionShader;
public float contrast = 2.0f;
public float brightness = 1.0f;
public Color nightVisionColor = Color.white;
public Texture2D vignetteTexture;
public Texture2D scanLineTexture;
public float scanLineTileAmount = 4.0f;
public Texture2D nightVisionNoise;
public float noiseXSpeed = 100.0f;
public float noiseYSpeed = 100.0f;
public float distortion = 0.2f;
public float scale = 0.8f;
private Material curMaterial;
private float randomValue = 0.0f;
#endregion
#region Properties
public Material material {
get {
if (curMaterial == null) {
curMaterial = new Material(nightVisionShader);
curMaterial.hideFlags = HideFlags.HideAndDontSave;
}
return curMaterial;
}
}
#endregion
// Use this for initialization
void Start () {
if (SystemInfo.supportsImageEffects == false) {
enabled = false;
return;
}
if (nightVisionShader != null && nightVisionShader.isSupported == false) {
enabled = false;
}
}
void OnRenderImage (RenderTexture sourceTexture, RenderTexture destTexture){
if (nightVisionShader != null) {
material.SetFloat("_Contrast", contrast);
material.SetFloat("_Brightness", brightness);
material.SetColor("_NightVisionColor", nightVisionColor);
material.SetFloat("_RandomValue", randomValue);
material.SetFloat("_Distortion", distortion);
material.SetFloat("_Scale", scale);
if (vignetteTexture) {
material.SetTexture("_VignetteTex", vignetteTexture);
}
if (scanLineTexture) {
material.SetTexture("_ScanLineTex", scanLineTexture);
material.SetFloat("_ScanLineTileAmount", scanLineTileAmount);
}
if (nightVisionNoise) {
material.SetTexture("_NoiseTex", nightVisionNoise);
material.SetFloat("_NoiseXSpeed", noiseXSpeed);
material.SetFloat("_NoiseYSpeed", noiseYSpeed);
}
Graphics.Blit(sourceTexture, destTexture, material);
} else {
Graphics.Blit(sourceTexture, destTexture);
}
}
// Update is called once per frame
void Update () {
contrast = Mathf.Clamp(contrast, 0.0f, 4.0f);
brightness = Mathf.Clamp(brightness, 0.0f, 2.0f);
distortion = Mathf.Clamp(distortion, -1.0f, 1.0f);
scale = Mathf.Clamp(scale, 0.0f, 3.0f);
randomValue = Random.Range(-1.0f, 1.0f);
}
void OnDisable () {
if (curMaterial != null) {
DestroyImmediate(curMaterial);
}
}
}

NightVisionEffectShader如下：

Shader "Custom/NightVisionEffectShader" {
Properties {
_MainTex ("Base (RGB)", 2D) = "white" {}
_VignetteTex ("Vignette Texture", 2D) = "white" {}
_ScanLineTex ("Scan Line Texture", 2D) = "white" {}
_ScanLineTileAmount ("Scale Line Tile Amount", Float) = 4.0
_NoiseTex ("Noise Texture", 2D) = "white" {}
_NoiseXSpeed ("Noise X Speed", Float) = 100.0
_NoiseYSpeed ("Noise Y Speed", Float) = 100.0
_NightVisionColor ("Night Vision Color", Color) = (1, 1, 1, 1)
_Contrast ("Contrast", Range(0, 4)) = 2
_Brightness ("Brightness", Range(0, 2)) = 1
_RandomValue ("Random Value", Float) = 0
_Distortion ("Distortion", Float) = 0.2
_Scale ("Scale (Zoom)", Float) = 0.8
}
SubShader {
Pass {
CGPROGRAM
#pragma vertex vert_img
#pragma fragment frag
#include "UnityCG.cginc"
uniform sampler2D _MainTex;
uniform sampler2D _VignetteTex;
uniform sampler2D _ScanLineTex;
fixed _ScanLineTileAmount;
uniform sampler2D _NoiseTex;
fixed _NoiseXSpeed;
fixed _NoiseYSpeed;
fixed4 _NightVisionColor;
fixed _Contrast;
fixed _Brightness;
fixed _RandomValue;
fixed _Distortion;
fixed _Scale;
float2 barrelDistortion(float2 coord) {
// Lens distortion algorithm
// See http://www.ssontech.com/content/lensalg.htm
float2 h = coord.xy - float2(0.5, 0.5);
float r2 = h.x * h.x + h.y * h.y;
float f = 1.0 + r2 * (_Distortion * sqrt(r2));
return f * _Scale * h + 0.5;
}
fixed4 frag(v2f_img i) : COLOR {
// Get the colors from the Render Texture and the uv's
// from the v2f_img struct
half2 distortedUV = barrelDistortion(i.uv);
fixed4 renderTex = tex2D(_MainTex, distortedUV);
fixed4 vignetteTex = tex2D(_VignetteTex, i.uv);
// Process
scan lines and noise
half2 scanLinesUV = half2(i.uv.x * _ScanLineTileAmount, i.uv.y * _ScanLineTileAmount);
fixed4 scanLineTex = tex2D(_ScanLineTex, scanLinesUV);
half2 noiseUV = half2(i.uv.x + (_RandomValue * _SinTime.z * _NoiseXSpeed),
i.uv.y + (_Time.x * _NoiseYSpeed));
fixed4 noiseTex = tex2D(_NoiseTex, noiseUV);
// Get the luminosity values from the render texture using the YIQ values
fixed lum = dot(fixed3(0.299, 0.587, 0.114), renderTex.rgb);
lum += _Brightness;
fixed4 finalColor = (lum * 2) + _NightVisionColor;
// Final output
finalColor = pow(finalColor, _Contrast);
finalColor *= vignetteTex;
finalColor *= scanLineTex * noiseTex;
return finalColor;
}
ENDCG
}
}
FallBack "Diffuse"
}

完成后返回Unity编辑器查看效果。我们需要在面板中设置对应的图片和属性，像下面这样：
