NETDMIS5.0手动测量之工作平面2023

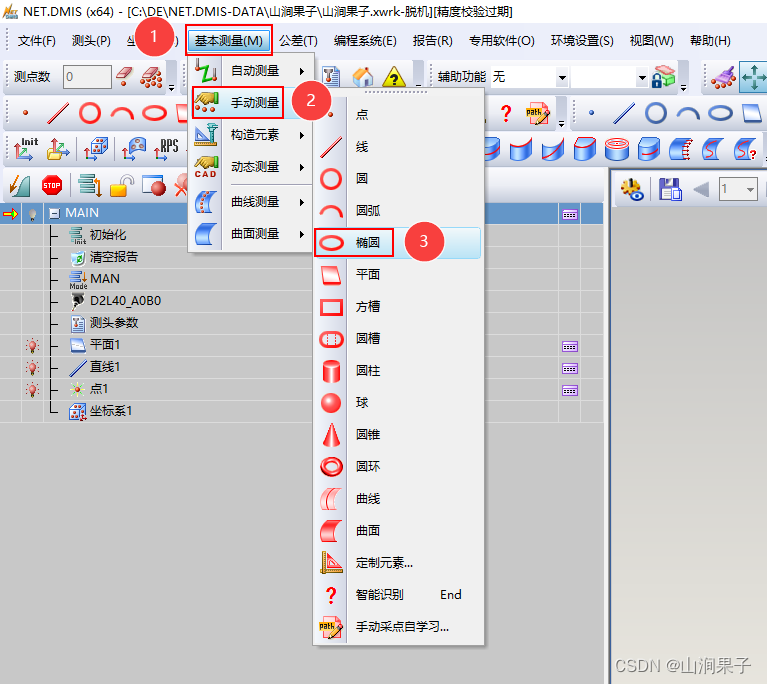

使用手操器在工件上采点做几何元素， 为建立工件坐标系做准备。

测量2D元素时需要有工作平面，工作平面用来做计算平面。

NETDMIS5.0系统中二维元素有：直线，圆， 圆弧 ，椭圆 ，键槽 ，曲线。

在测量软件中工作平面就是视图平面，类似图纸的的三视图，工作平面共有6个，X正负，Y正负和Z正负。分别对应六个视图。

DMESW/COMAND,'SNSET/MANRETRCT,2.0000'
GEOALG/PLANE,LSTSQR
F(平面1)=FEAT/PLANE,CART,32.0258,36.1555,0,0,0,1.00000000
MEAS/PLANE,F(平面1),4
PTMEAS/CART,3.9647,60.0628,0,0,0,1.00000000
PTMEAS/CART,3.7266,4.3124,0,0,0,1.00000000
PTMEAS/CART,58.4966,6.2385,0,0,0,1.00000000
PTMEAS/CART,61.9154,74.0081,0,0,0,1.00000000
ENDMES
SNSET/DEPTH,0
DMESW/COMAND,'CONST/SET_PROJ_VEC,FA(平面1),1'
F(直线1)=FEAT/LINE,UNBND,CART,4.3892,0,-4.3854,0.99996202,0,-0.00871584,0,-1.00000000,0
MEAS/LINE,F(直线1),2
PTMEAS/CART,4.3892,0,-4.6383,0,-1.00000000,0
PTMEAS/CART,62.4231,0,-4.6383,0,-1.00000000,0
ENDMES

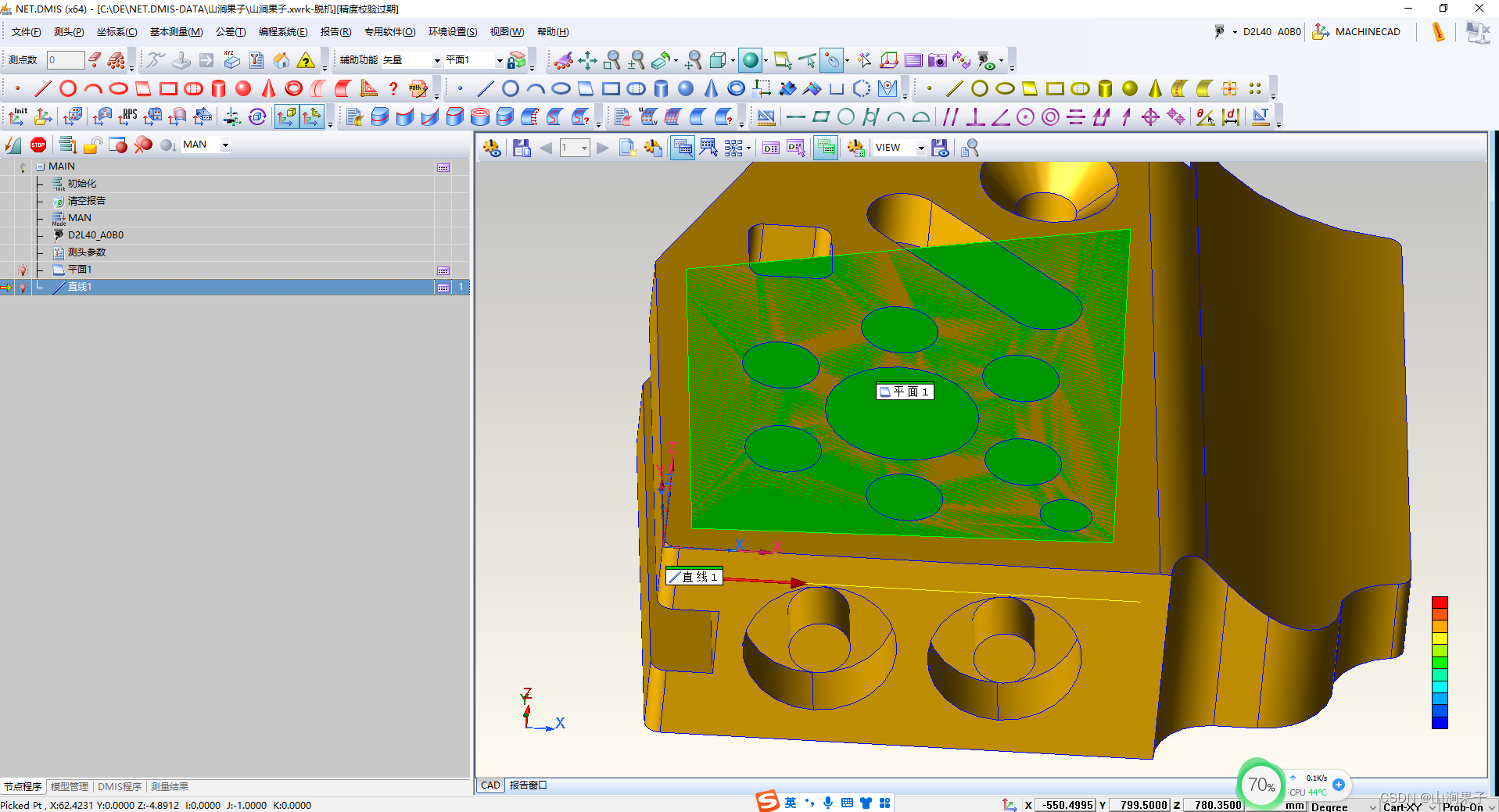

二维元素各触测点矢量要与工作平面矢量垂直。

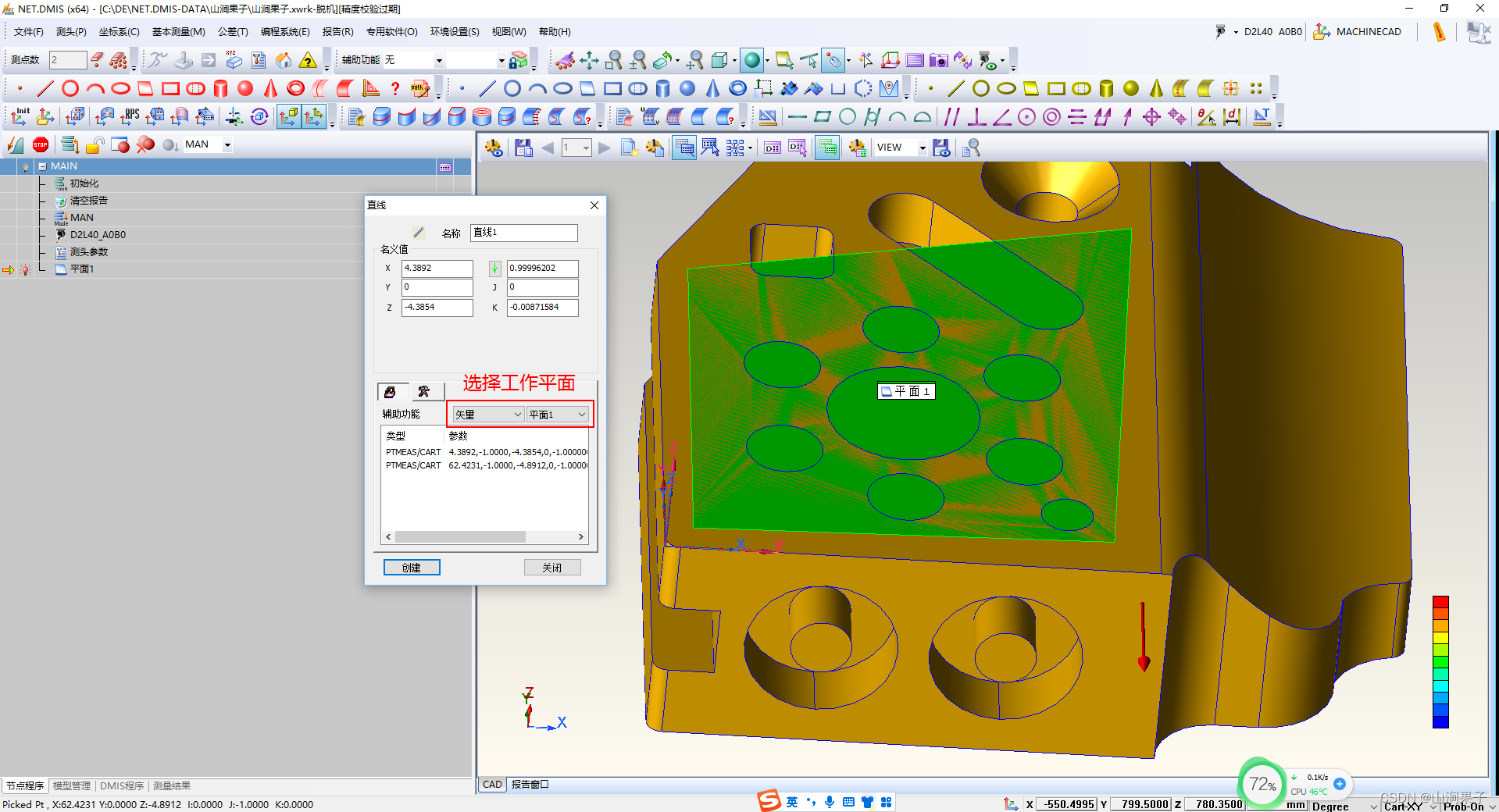

当测量二维元素（比如直线、圆等）时，要求在与前工作平面垂直的矢量上采集测点，并在时选择正确的工作平面。

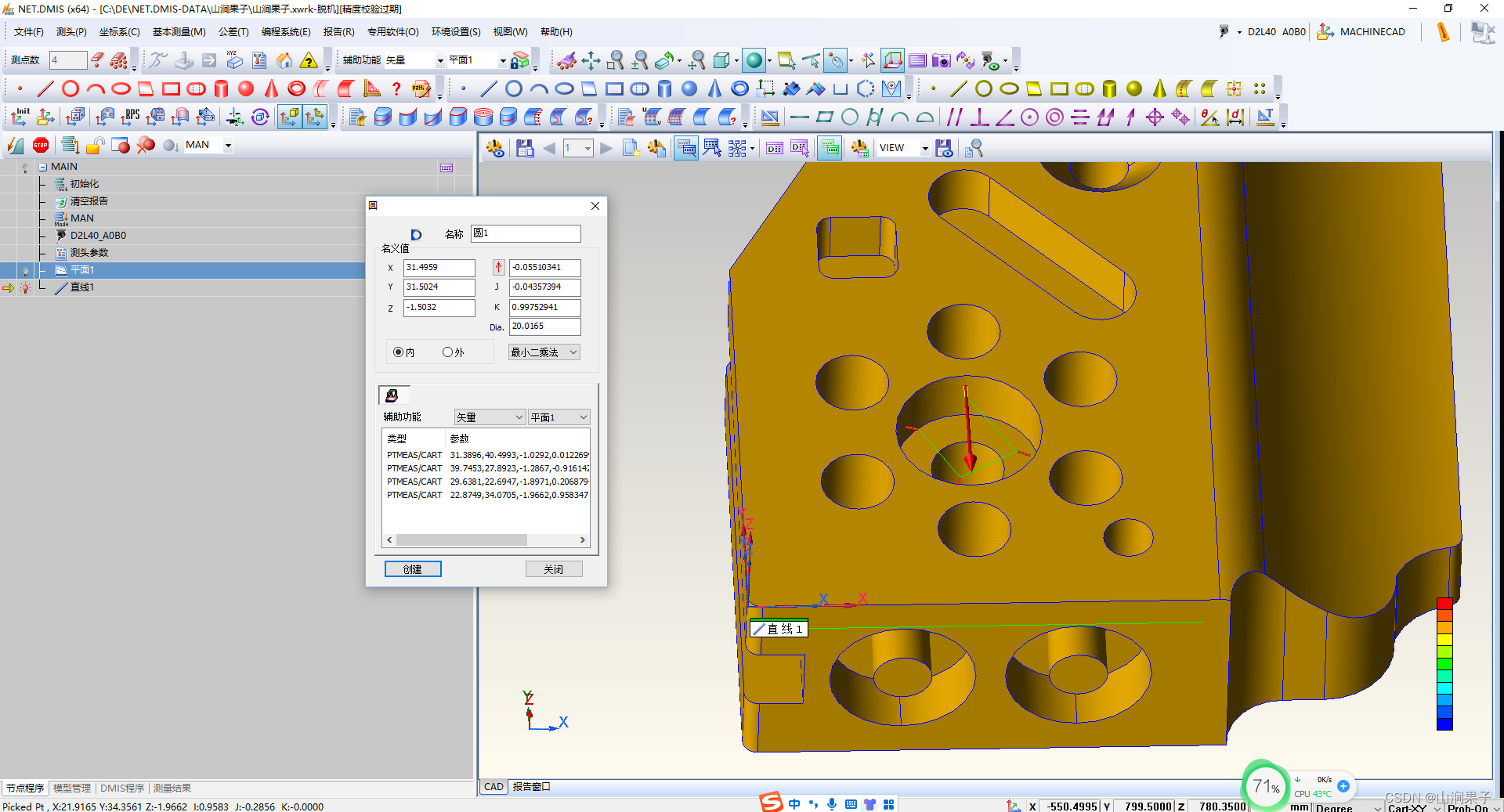

示例：圆上各测点矢量指向圆心，当前工作平面为平面1，正好是垂直Z工作平面。

SNSET/DEPTH,0
GEOALG/CIRCLE,LSTSQR
DMESW/COMAND,'CONST/SET_PROJ_VEC,FA(平面1),1'
F(圆1)=FEAT/CIRCLE,INNER,CART,31.5000,31.5000,-1.5448,-0.05510341,-0.04357394,0.99752941,20.0000
MEAS/CIRCLE,F(圆1),4
PTMEAS/CART,31.3773,41.4992,-1.5448,0.01226997,-0.99992472,0
PTMEAS/CART,40.6614,27.4915,-1.5448,-0.91614291,0.40085180,0
PTMEAS/CART,29.4312,21.7163,-1.5448,0.20687942,0.97836645,0
PTMEAS/CART,21.9165,34.3561,-1.5448,0.95834717,-0.28560584,0
ENDMES

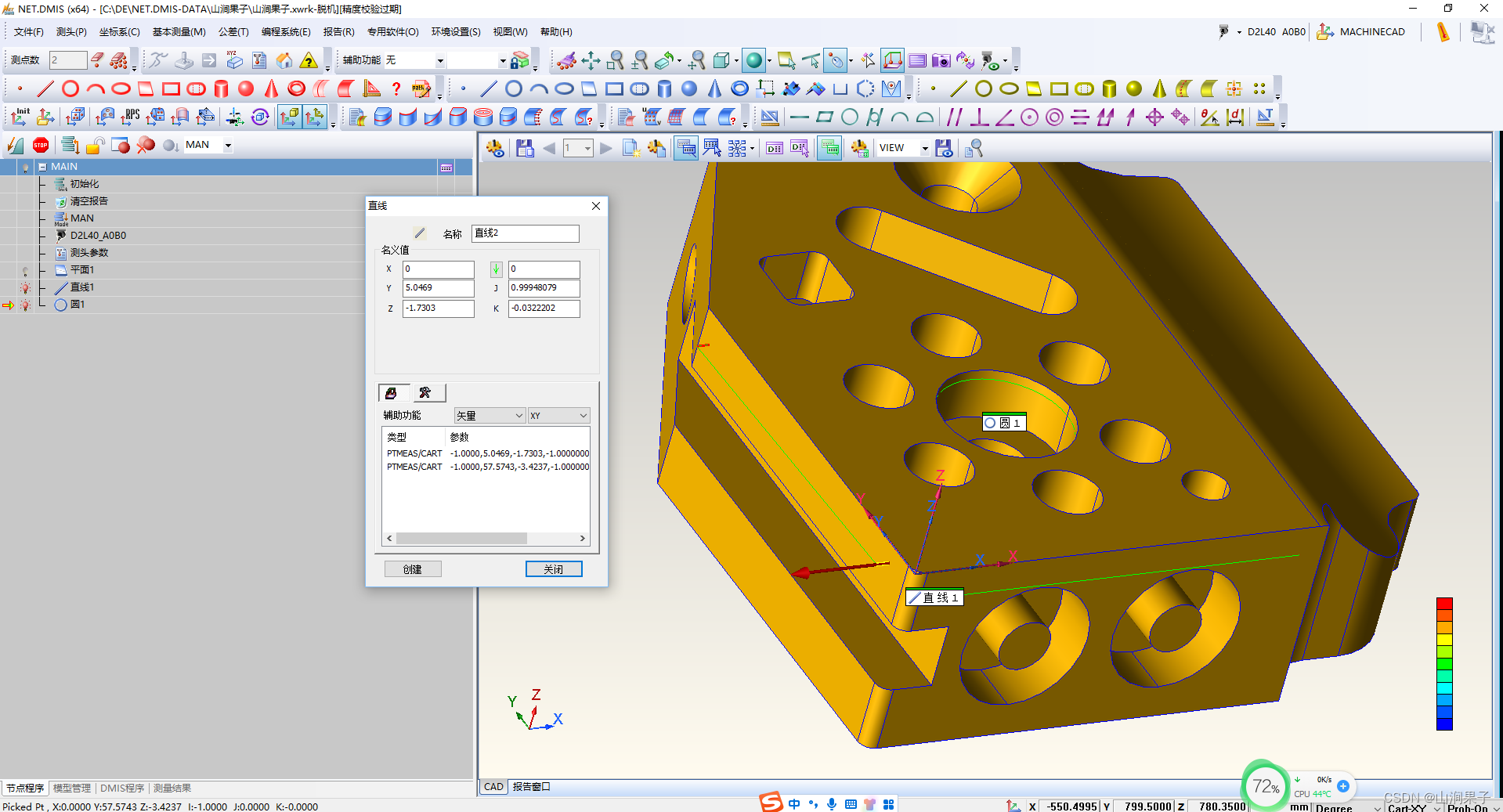

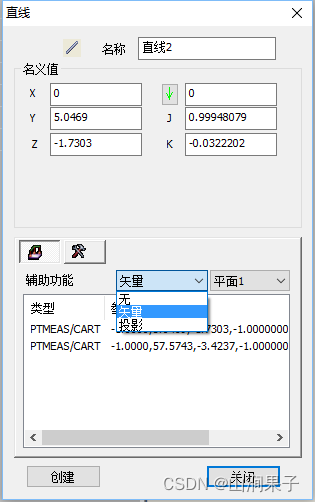

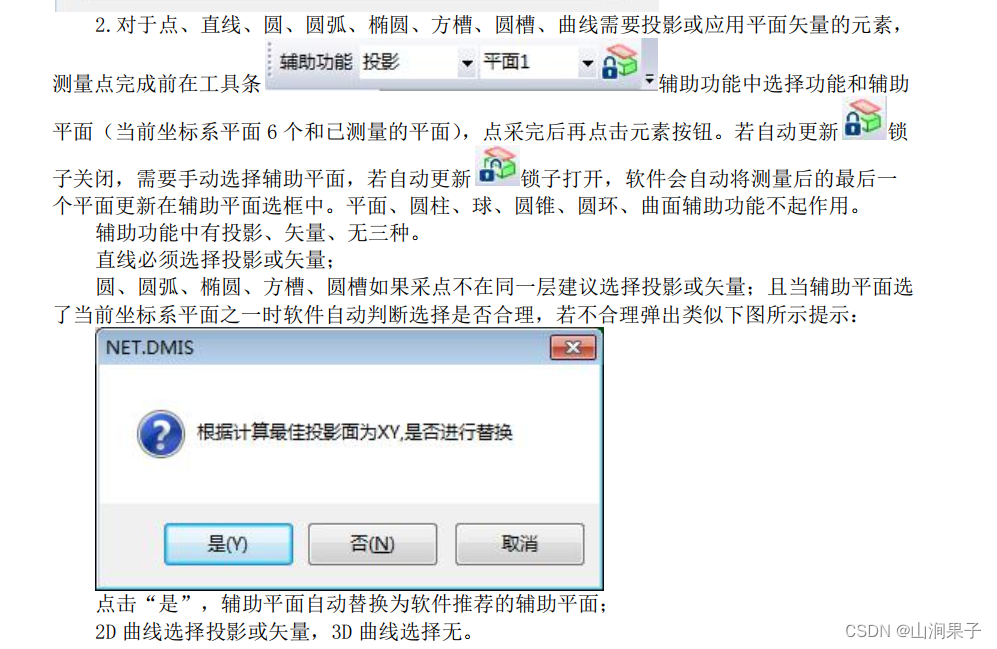

NETDMIS5.0直线必须选择投影或矢量

二维线特征有两个矢量要弄清楚，第一就是二维线的矢量，此矢量为投影到平面后，第一点指向第二点；第二是二维线的测点的矢量，则是触测点的矢量。测量二维线时，先将工作平面的矢量设为跟将要测量的触测点矢量垂直。

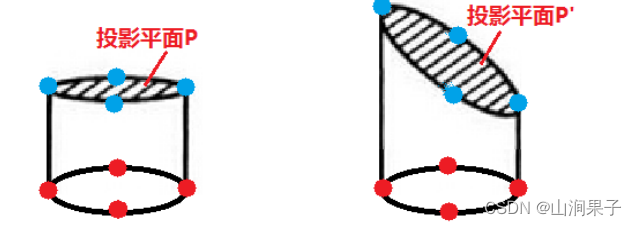

投影平面是测量二维几何特征时需要的使用平面，如图：

同样的测点投影到不同的平面上，得到特征的也不一样。因此，测量二维元素前一定需要选择相应的投影平面。

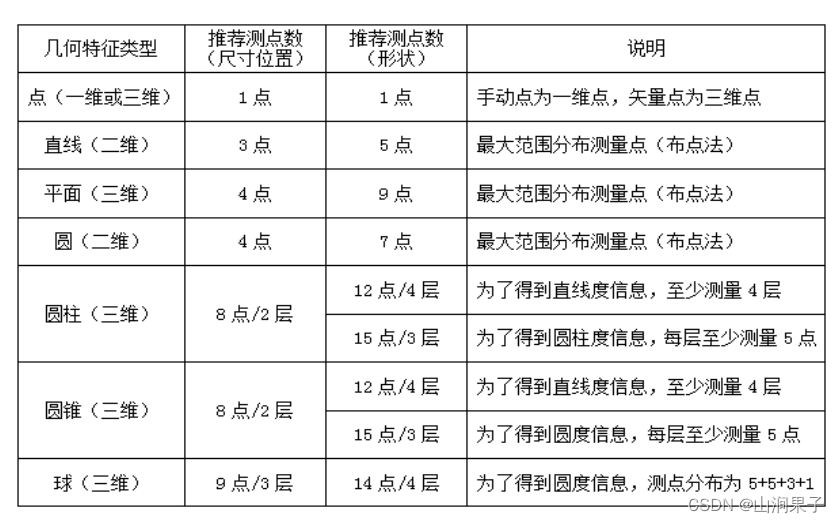

几何特征测量策略-推荐测点数
