原理

1 HAProxy将客户端ip进行Hash计算并保存，由此确保相同IP访问时被转发到同一真实服务器上。

2 HAProxy依靠真实服务器发送给客户端的cookie信息进行回话保持。

3 HAProxy保存真实服务器的session及服务器标识，实现会话保持功能。

Frontend 负责client，Backend 负责server

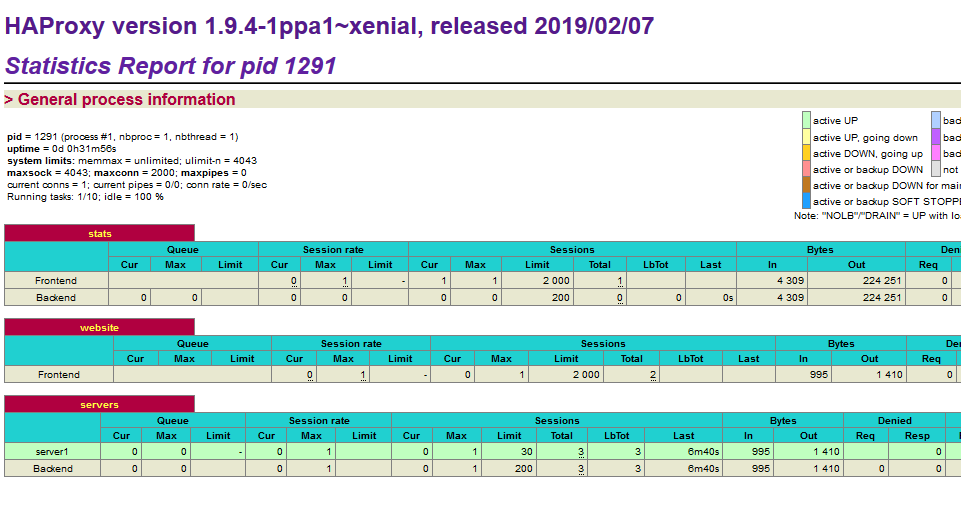

Dash board

rate分了：

1. connection rate per second ：clients连接至HAProxy的频率（还没有创建完整的sessions）
2. session rate per second：session 作为一个持有端到端连接（client到HAProxy，HAProxy到后端服务器）状态的实体，被创建的速率
3. request rate per second：在建立的连接上，HTTP请求被接收的频率

Session rate

描述client连接到HAProxy的速率。

• Cur： session 作为一个持有端到端连接（client到HAProxy，HAProxy到后端服务器）状态的实体，被创建的速率
• Max： 同一时刻，使用中的最多session数
• Limit： 前端每秒可接收的最大session数。设置在 rate-limit sessions. 如果这个限制被超过，多出来的连接将被pending在socket的backlog中（在系统buffer里）

Sessions

负载均衡器上，使用中的sessions或完整client-to-server连接的数量。

• Cur： 当前建完sessions 数量
• Max： 最多同时建过的sessions数
• Limit：最大并发的sessions数，定义在 frontend中的maxconn。达到这个限制后，前端将停止接收新的连接。如果maxconn 没有设置，Limit将和您的配置中global那一节的maxconn 值相同。若这个也没设，那么Limit将基于您的系统（tnnd，在公司呆久了，都变您了）

Denied

基于安全考虑，拒掉的request or response 数量

Errors

• Req：遇到错误的request数量
• Conn：遇到错误的connection数量
• Resp：遇到错误的responds数量

Server

对frontend而言，只有Status有值

• Status：当Status为OPEN时，frontend处于正常运行状态，并且可以接收traffic。当你执行Runtime API 命令 disable frontend ，你可以disable frontend，这时status将变为STOP。

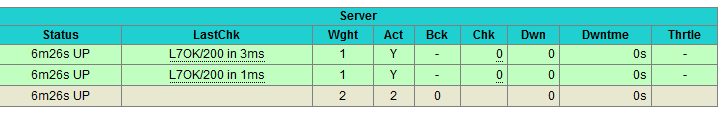

对backend而言，Server 展示了关于 状态、健康程度、各server的权重。

• Status：有如下的值

• LastChk :会有一个值 like L7OK/200 in 1ms。 表示已经执行了一个Layer 7的健康检查，并返回了一个HTTP 200 OK的response，且这一系列动作耗时<=1ms。      若您看到L4OK in 0ms，意味着Haproxy可以和server建立一个 Layer 4 connection
• Wght: traffic被接受的比例，as set by the weight parameter on the server line.
• Act：该server为active（标为Y）还是backup（标为 a -）
• Bck：该server为backup（标为Y） 还是 active（标为 a -）
• Chk： 失败的健康检查数
• Dwn：从UP到DOWN的transitions数量
• Dwntme：server 下线多久了

参考文献：

https://blog.51cto.com/superleedo/1895570

https://developer.aliyun.com/article/243184

https://www.haproxy.com/blog/exploring-the-haproxy-stats-page/
