图形编辑器：绘制图形需要用到的填充算法

大家好，我是前端西瓜哥。今天我们来谈谈图形编辑器中，简单说说图形编辑实现图形工具，需要用到的填充算法。

图形的特点是宽高是固定的，在图形编辑器绘制图片有两种方案。

一种是将 宽高比锁死，不允许改变，这样我们就不用考虑容器矩形的宽高和图片宽高不一致的处理逻辑。

开源的 Excaildraw 白板工具使用了该方案，见下图：

另一种就可以自由地调整矩形宽高，但相应地要设置图片的填充策略。

填充策略有很多，我从 CSS 属性 object-fit 的可取值来描述一些策略：

• cover：图片尽可能覆盖容器不能留白，会丢掉一些内容，是最常用的策略；
• contain：图片要刚好完整显示，会留白；
• …

这些策略我之前写过一篇文章，这篇：

《在容器内显示图片的五种方案：contain、cover、fill、none、scale-down》

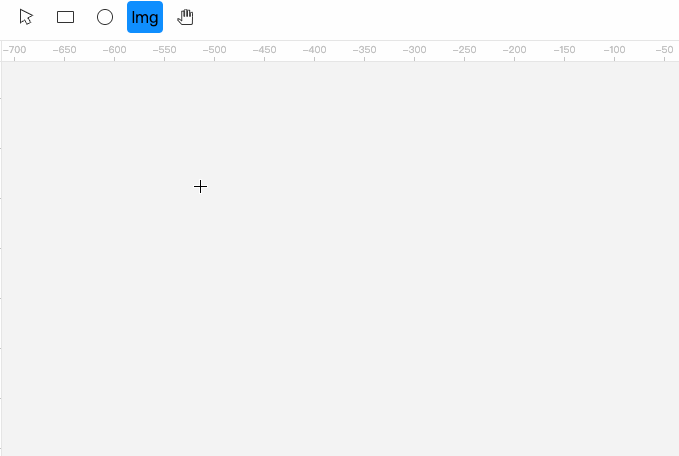

本文就不再一一讲解这些方案了，会挑其中常见的 cover 策略是如何渲染图片，我们要实现的效果如下：

效果就是，使用 cover 策略，不留白，且图片要居中。

我们用到 CanvasRenderingContext2D.drawImage() 方法。

drawImage 有多种写法，这里我用最长的那个：

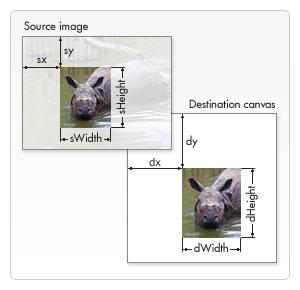

drawImage(image, sx, sy, sWidth, sHeight, dx, dy, dWidth, dHeight)

就是将图片抠一个矩形区域（sx, sy, sWidth, sHeight）出来，再缩放到画布的特定区域（dx, dy, dWidth, dHeight）。

先计算图片能够 cover 容器，需要乘以的 scale 值。

function calcCoverScale(w: number, h: number, cw: number, ch: number) {
  if (w === 0 || h === 0) return 1;
  const scaleW = cw / w;
  const scaleH = ch / h;
  const scale = Math.max(scaleW, scaleH);
  return scale;
}

// 计算
const scale = calcCoverScale(image.width, image.height, width, height);

这里的 width 和 height 表示容器宽高。

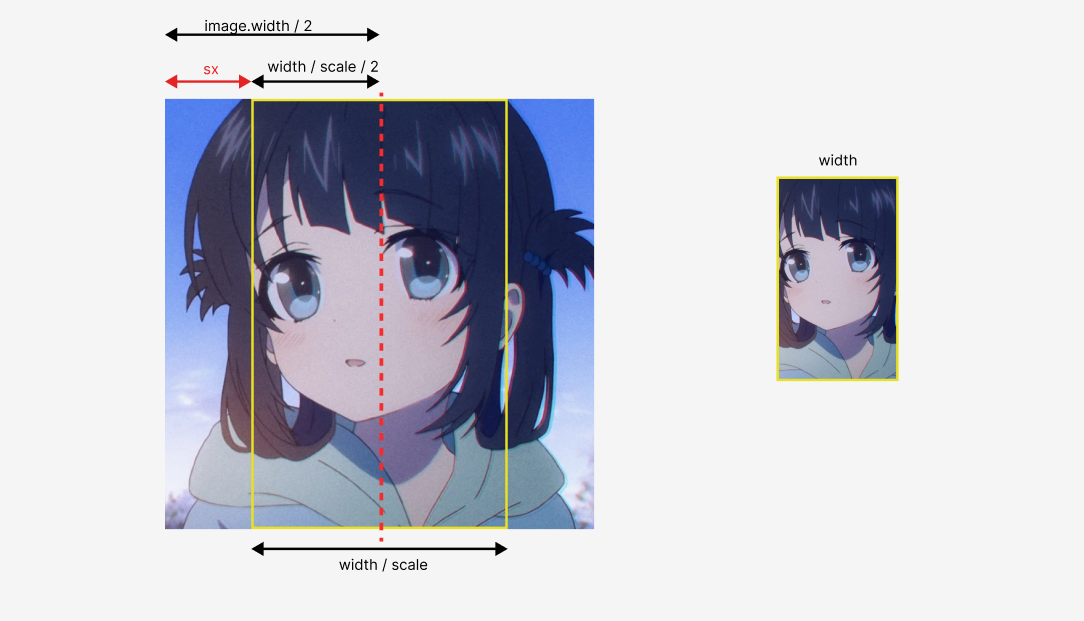

让 width 除以 scale，让容器宽高可以对上图片（边界有重合）。

计算裁切矩形的左上角位置。

const sx = image.width / 2 - width / scale / 2;
const sy = image.height / 2 - height / scale / 2;

接着就是裁切矩形的宽高。看图，宽是 width / scale，高也同理，是 height / scale。

最后就是绘制：

ctx.drawImage(image, sx, sy, width / scale, height / scale, x, y, width, height);

项目地址，欢迎 star：

https://github.com/F-star/suika

线上体验：

https://blog.fstars.wang/app/suika/

结尾

当然宽高不固定的实现，不仅有 cover，你还可以其他策略，原理在前文中提及的文章有说明。

我是前端西瓜哥，欢迎关注我，学习更多前端知识。
