关于keras可视化pydot和GraphViz的解决方法

75 阅读 0 评论 50 点赞

我是靠谱客的博主自信棉花糖，最近开发中收集的这篇文章主要介绍关于keras可视化pydot和GraphViz的解决方法，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

1. 卸载 pydot

pip uninstall pydot

2. 安装pydotplus

pip install pydotplus

3. 安装 graphviz

https://www2.graphviz.org/Packages/stable/windows/10/msbuild/Release/Win32/

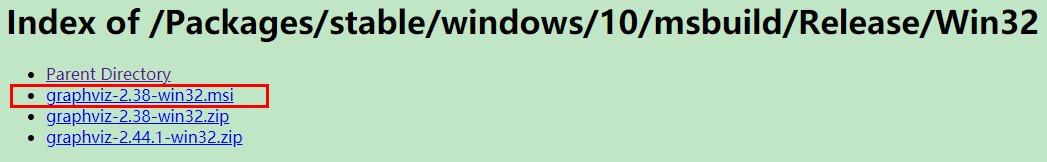

选择以下版本
在这里插入图片描述

4. 将 graphviz 安装目录的 bin 文件添加到环境变量

D:/software_install_position/graphviz_keras/bin/

5. 在代码中再次添加（以防万一）

import os
os.environ["PATH"] += os.pathsep + 'D:/software_install_position/graphviz_keras/bin/'  # 添加环境变量

6. 修改 vis_utils.py 文件

1）如果keras是旧版的，就在文件D:softwear_install_positionAnacondaenvstestLibsite-packageskerasutilsvis_utils.py中把 pydot全部改成pydotplus，

2）如果keras是新版的（如tensorflow 1.10.0 keras 2.1.4）把文件中pydot改成pydotplus 如下

把源代码注释：

# try:
#     # pydot-ng is a fork of pydot that is better maintained.
#     import pydot_ng as pydot
# except ImportError:
#     # pydotplus is an improved version of pydot
#     try:
#         import pydotplus as pydot
#     except ImportError:
#         # Fall back on pydot if necessary.
#         try:
#             import pydot
#         except ImportError:
#             pydot = None

改成：

import pydotplus as pydot

7. 重启 Pycharm

参考：
https://zhuanlan.zhihu.com/p/32007274 评论区
pydot已经停止开发了，python3.5以上已经用不起来了。对策是： pip uninstall pydot pip install
pydotplus 然后找到keras里面的utilsvis_utils.py，把里面的pydot的都替换成pydotplus。
