概述

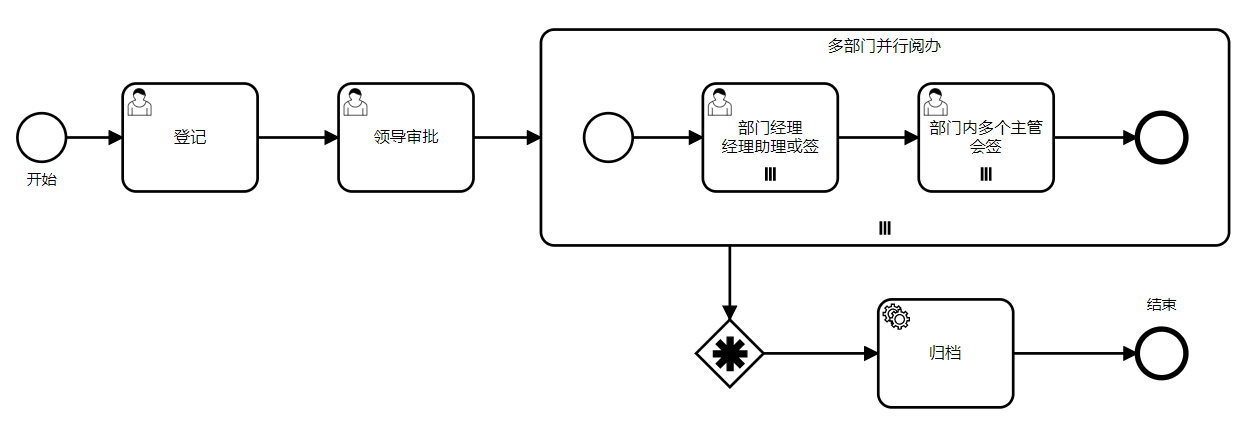

如下图为一个流程图，其需求过程如下：

1、某业务员发起一个登记单
2、领导审批
3、领导选择多个部门进行阅办，每个部门并行进行
4、部门内有两个审批环节（环节一：部门经理或经理助理或签，环节二：部门内的多个主管会签）
5、每个部门各自进行，互不影响，等所有部门都办理完成后进行汇总归档，登记单状态为“已归档”
6、流程结束
特殊场景：在多个部门进行并行阅办的过程中，只要登记单的状态还不是已归档状态，第二个节点的领导，还可以随时增加阅办的部门（从技术的角度来说，只要子流程节点还是活动状态，就可以随时增加子流程活动节点的实例数）。
在这里插入图片描述
结合上面的需求和已经画好的流程图，综合来看已经很清楚实现了，并行子流程应对 “多节点为一组” 独立并行流转的场景最为合适。

在中途为子流程环节增加实例的代码如下：

// RuntimeService 为 camunda 内置的对象，可以直接注入使用
@Autowired
private RuntimeService runtimeService;

@Test
public void addInstance(){
   // 整个流程的流程实例Id
   String processInstanceId = "d0a284f3-af8e-11ea-88c4-000ec6dd34b8";
   // 子流程节点的Id，在流程图中查看，此为固定值（一般起一个正规的名字，本例是自动生成的随机名）
   String activityId = "Activity_0qs5wc1";

   runtimeService.createProcessInstanceModification(processInstanceId)
           .startBeforeActivity("Activity_0qs5wc1") // 子流程Id，在流程图中看，固定值（一般起一个正规的名字）
           .setVariable("带入子流程的变量key","变量值Object类型")
           .execute();

   System.out.println("增加子流程实例成功");
}

代码执行完成后，观察数据库表 act_ru_excution、act_ru_task 和 act_ru_variable 会有数据变化。

其他说明：

1、节点的并行实例，就是为节点设置 Parallel Multi Instance 属性，即节点上的三个竖线的那个状态。
2、为节点设置Parallel Multi Instance 并行属性，是实现节点会签的方法。
3、为并行节点设置 Completion Condition 条件为 ${nrOfCompletedInstances == 1}，是实现或签的方法。
4、为节点设置 Sequential Multi Instance 属性，是实现顺序依次签的方法。
5、参考上述代码，设置变量 .setVariable("assignee","新加签的用户")，可以为并行会签节点进行加签。
6、为并行节点设置 Completion Condition 属性，条件设置为 ${nrOfPassInstances / nrOfInstances > 0.5}，是实现会签比例大于 50% 自动通过的方法（其中 nrOfPassInstances 不是 camunda 内置变量，是通过 complete 监听器自己维护的一个变量，节点每个实例完成后如果是同意则 nrOfPassInstances 加1）。

下面是跳转节点的实现代码：
在一些业务场景中，允许管理员或某个角色对运行中的流程进行节点跳转（或成为调度）操作，也就是可以将流程的任意一个节点设置为一个活动节点（为了保证流程允许的完整性同时会取消当前所有的活动节点）。

可以代码如下：

// RuntimeService 和 TaskService 为 camunda 内置的对象，可以直接注入使用
@Autowired
private RuntimeService runtimeService;
@Autowired
private TaskService taskService;

@Test
public void jumpNode(){
   // 整个流程的流程实例Id
   String processInstanceId = "d0a284f3-af8e-11ea-88c4-000ec6dd34b8";
   // 需要跳转到的节点Id（可以是任意节点）
   String targetActivityId = "Activity_0qs5wc1";

   ProcessInstanceModificationBuilder processInstanceModificationBuilder = runtimeService.createProcessInstanceModification(processInstanceId);
   Set<String> activityIdSet = new HashSet<>();
   taskService.createTaskQuery().processInstanceId(processInstanceId).active().list().forEach(taskQuery -> {
      String activityId = taskQuery.getTaskDefinitionKey();
      if(activityIdSet.add(activityId)){
         processInstanceModificationBuilder.cancelAllForActivity(activityId);
      }
   });
   processInstanceModificationBuilder.startBeforeActivity(targetActivityId)
           .setVariable("带入目标节点的变量key","变量值Object类型")
           .execute();

   System.out.println("流程处理成功");
}

（END）
