计算机内部执行add指令的过程

执行指令的示例：

1. 指令格式：ADD R0,[6]
2. 指令功能：通用寄存器R0的内容+地址为6的存储单元的内容=运算结果(更新到通用寄存器R0)

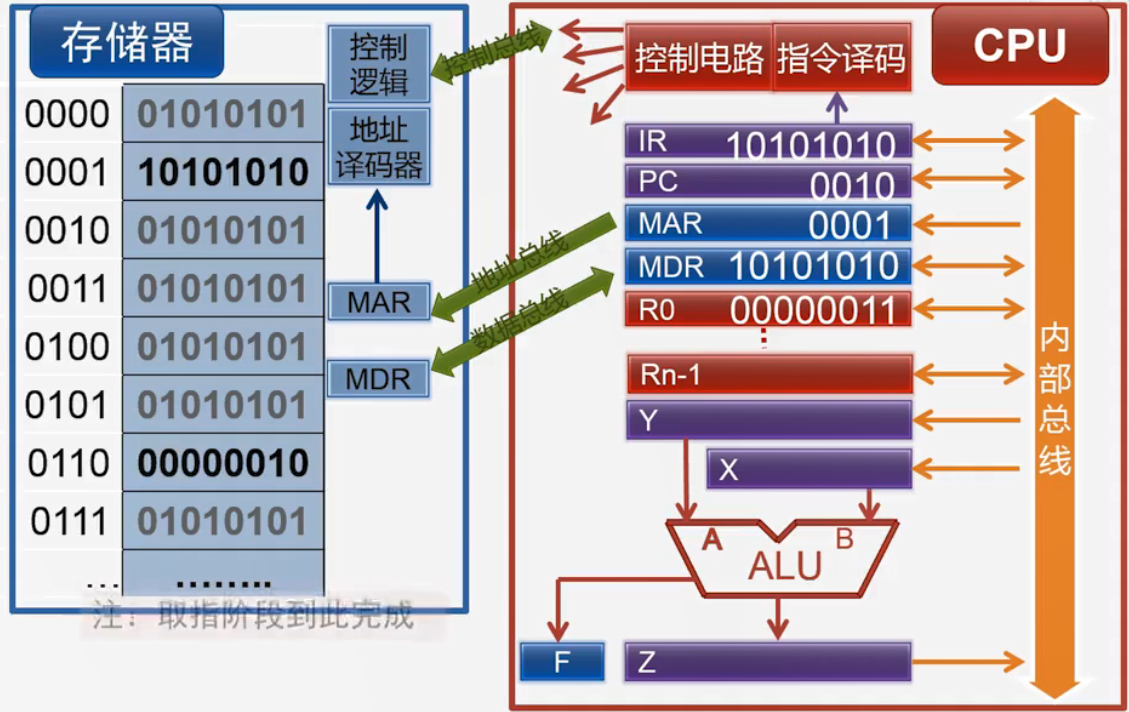

第一步：取指(fetch)

1. 控制器将指令的地址送往存储器
2. 存储器将给定的地址读出指令内容，送回控制器


控制器会发出控制信号将PC(program counter)寄存器中的内容通过内部总线传送到MAR(Memory Address Register)中，MAR将会把地址送到地址总线上，与此同时控制电路会在控制总线上发送相应的控制信号(代表这一次访问存储器的操作是要读数据)，这样存储器的MAR寄存器就会收到地址总线上传送来的地址并把它保存下来，存储器中的控制逻辑也会收到控制总线中传送来的控制信号（得知这一次访问操作是读操作），将存储器通过地址译码器就可以查找到对应地址0001存储的内容，并将该存储单元的内容送到MDR(Memory Data Register)寄存器中，然后存储器的控制逻辑会通过控制总线向CPU反馈当前的传输已经准备好了，同时MDR中的内容也会送到数据总线上，随后CPU中的控制电路检测到来自控制总线上准备好的Ready信号，就知道当前数据总线上已经准备好了数据，因此MDR寄存器就会把数据总线上当前传送来的数值保存下来，这就获得了我们所要取的指令，当然仅到如此是不够的，MDR中的内容还必须要传送到指令寄存器（IR）中，当指令的编码已经保存到IR寄存器中时，最后把PC寄存器更新到下一条需要访问的地址，取指阶段到此正式完成

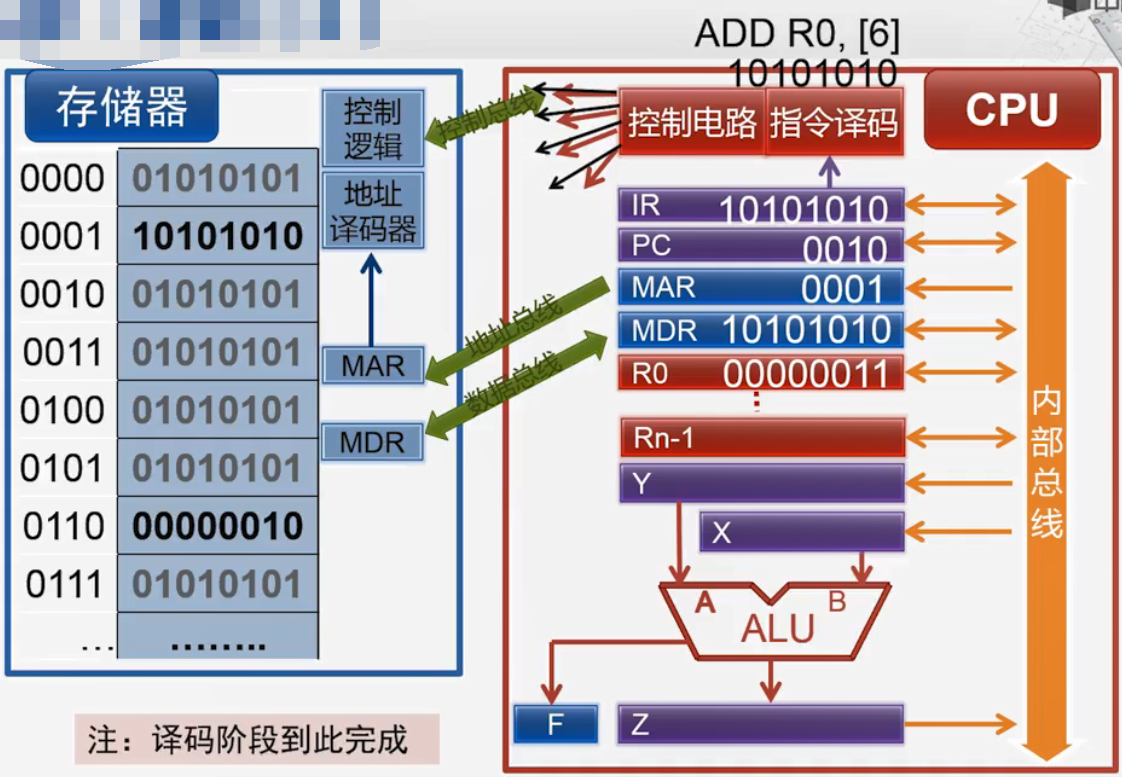

第二步：译码(decode)

1. 控制器分析指令的操作性质
2. 控制器向有关部件发出指令所需的控制信号


当前的指令寄存器IR中指令编码会送到指令译码部件，指令译码部件根据指令编码很快会发现这是一条加法指令，而且需要把R0和存储器中地址为6的单元的内容相加并把结果存放到R0中，由控制电路据此产生相应的电路信号发送到相关部件中，译码阶段到此完成

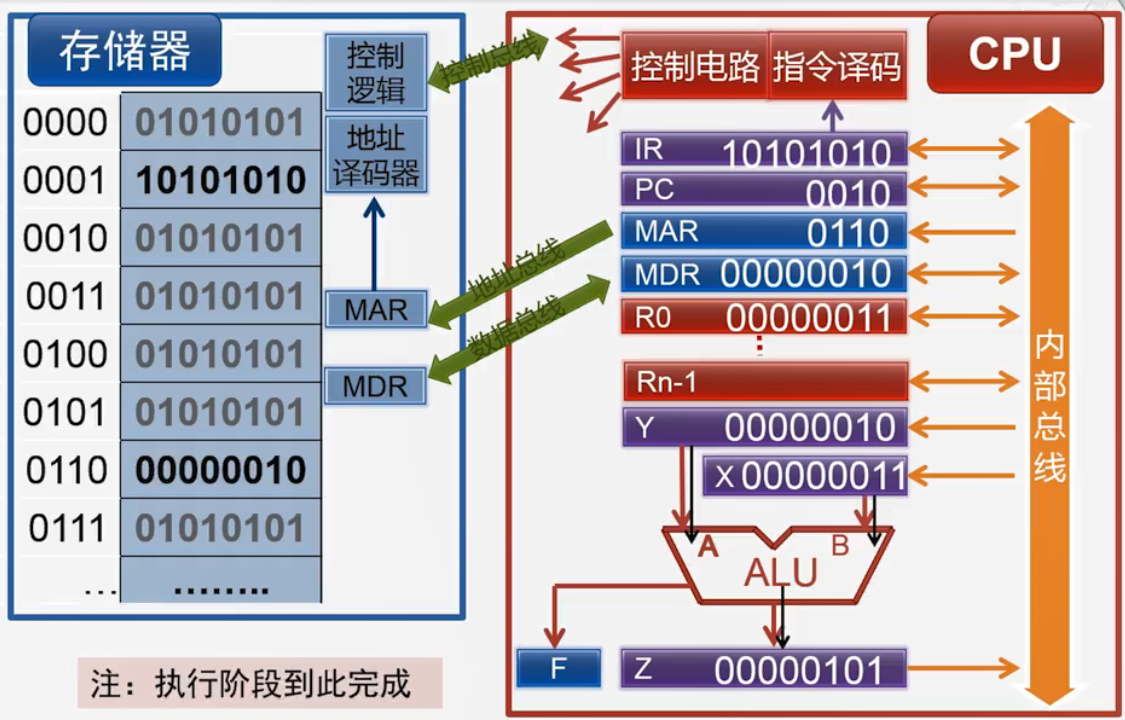

第三步：执行(execute)

1. 控制器从通用寄存器或存储器取出操作数
2. 控制器命令运算器对操作数进行指令规定的运算


首先根据这条指令我们会发现还需要去取操作数，取到一个操作数在存储器中，因此这一步会在MAR中放置要访问的存储器的地址0110(随后过程类似于取指阶段的操作)，MAR将地址发送到地址总线，同时控制电路会在控制总线上发送读操作的控制信号，存储器的MAR和控制逻辑会接受到相应的信号，然后查找到对应的地址(0110),对应的内容会送到MDR寄存器，然后控制逻辑会向CPU反馈当前数据已经准备好的信号，然后MDR的内容也就会放置到数据总线上，CPU会接受数据并保存在MDR寄存器中，因为这个数据要进行加法运算，所以控制器会进一步将MDR中的数据传送到ALU(算术逻辑单元)的输入端（目前会暂存到Y寄存器中），这一个操作数现在就准备好了，另一个操作数是放在R0中，因此控制器还会将R0中的数据传送到ALU的另一个输入端(X寄存器)，现在两个操作数都准备好了，在控制电路的控制下ALU就会进行运算，将X和Y中的内容执行加法，计算出结果就是00000101，执行阶段到此完成

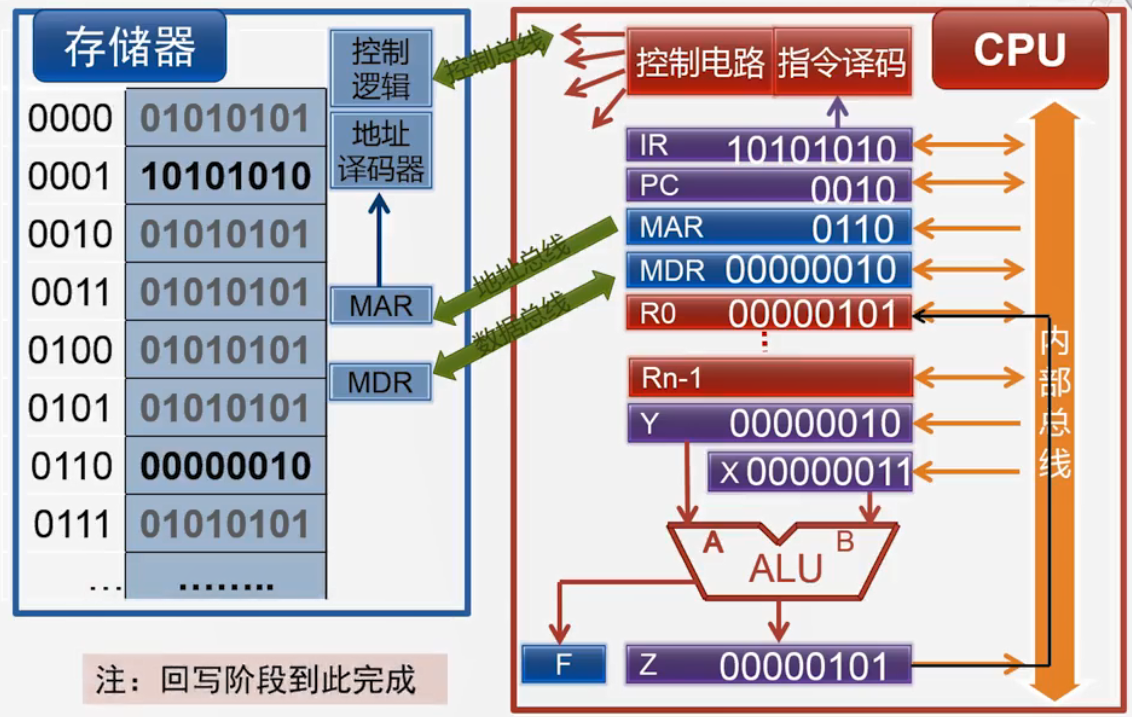

第四步：回写(write -back)

1. 将运算结果写入通用寄存器或存储器


现在运算结果还在ALU的输出端（Z寄存器）中，控制电路会给出相应的控制信号，将Z寄存器中的内容存放到R0中，R0目前的内容是之前的原操作数（00000011），随后会被新的结果所覆盖，这样我们这个加法运算的结果就已经保存在了R0寄存器中，回写阶段到此完成

然后CPU就会自动执行下一条指令
