概述

列表与列表项是FreeRTOS中重要的一部分，它可以反映任务中的一些基本信息。

列表的理解比较难，尤其是在列表和列表项进行一个相互指向时会比较难，我这里会详细讲解。

列表的全部东西都是在list.c 和 list.h 中，其实列表也是一种数据结构，它与链表相似，但又比链表拥有更多的内容，我们通过与链表的对比来对列表和列表项进行一个了解。

在list.h 中定义了一个结构体用来记录列表

列表

typedef struct xLIST
{
listFIRST_LIST_INTEGRITY_CHECK_VALUE //用来检查链表完整性
configLIST_VOLATILE UBaseType_t uxNumberOfItems; //记录列表中列表项的数量
ListItem_t * configLIST_VOLATILE pxIndex; //指向列表项，用于遍历列表
MiniListItem_t xListEnd; //这是来表示列表结束用的，指向迷你列表项
listSECOND_LIST_INTEGRITY_CHECK_VALUE //用来检查链表完整性
} List_t;

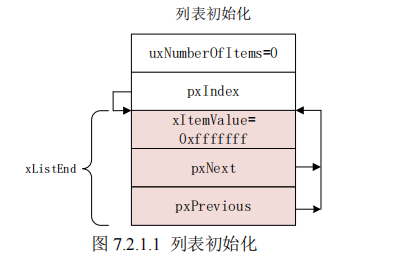

其实列表与链表最主要一个相同点是：当创建一个列表或者链表时，他们都只有一个结点，只不过列表的结点是它本身，这是关于列表的图，1和5对列表的使用关系不大，只是初始化时需要，所以只展示三个。

遍历是怎么用的呢？我们会发现有一个指针pxIndex这个指针就是专门用来遍历的，它会不断的指向下一个列表项。

列表项与迷你列表项

列表项也相当于一个列表的结点，在list.h中也有一个结构体是关于列表项的。

struct xLIST_ITEM
{
    listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE //用来检查列表完整性
    configLIST_VOLATILE TickType_t xItemValue; //存储列表项的值
    struct xLIST_ITEM * configLIST_VOLATILE pxNext; //指向下一个列表项
    struct xLIST_ITEM * configLIST_VOLATILE pxPrevious; //指向前一个列表项
    void * pvOwner;//记录列表项被谁拥有，这里是看被哪个任务拥有
    void * configLIST_VOLATILE pvContainer;//还是记录列表项被谁拥有，但是这里是看被哪个列表拥有
    listSECOND_LIST_ITEM_INTEGRITY_CHECK_VALUE //用来检查列表完整性
};
typedef struct xLIST_ITEM ListItem_t;

这里是列表项的图

列表项介绍完了以后我们来介绍迷你列表项，这时有些人会疑惑，为什么有了列表项了还会有迷你列表项呢？其实在某些情况下，比方说尾结点就不需要放一个列表项，放了只会浪费空间，所以我们只需要放一个迷你列表项即可。

struct xMINI_LIST_ITEM
{
listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE (1)
configLIST_VOLATILE TickType_t xItemValue; (2)
struct xLIST_ITEM * configLIST_VOLATILE pxNext; (3)
struct xLIST_ITEM * configLIST_VOLATILE pxPrevious; (4)
};
typedef struct xMINI_LIST_ITEM MiniListItem_t;

其内容与列表项相同，在这里不做解释。

列表初始化和列表项初始化

列表初始化使用一个函数vListInitialise(),以下函数我们只需要看着参考手册即可，在这里只说一下大致初始化的方法，它其实最主要的一步就是让xListEnd当列表的尾部，让xListEnd成为下一个列表项，就是初始化xListEnd的pxNext，因为初始化时一个列表项，所以它指向本身。

列表项初始化就是利用vListInitialiseItem()函数让pvContainer初始化为空。

列表项的插入删除擦操作及图示

插入

接下来就到了最难的一个部分，一个链表的每一个结点是分指针域和数值域的，但是列表和列表项它的指针都不止一个是为什么呢？是因为我们在遍历一个列表时，知道这个列表项属于哪个列表，列表是干什么的，还有如何更好的遍历一个列表，这些操作就意味着我们不可能只用一个指针。现在我们首先通过图示的方法来对这个进行一个讲解。

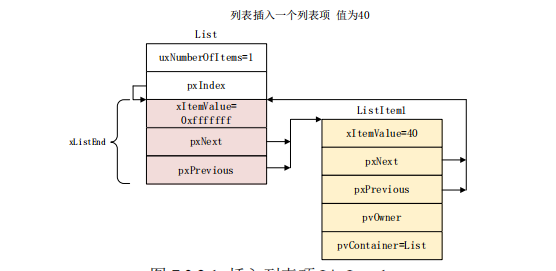

首先我们展示一个列表的插入函数，我们使用vListInsert()这个函数，我们使用这个函数来进行一个列表项的插入

列表的插入有两种方法，但是我们只需要记住一点我们插入的一定是pxIndex指向的列表项的前面。

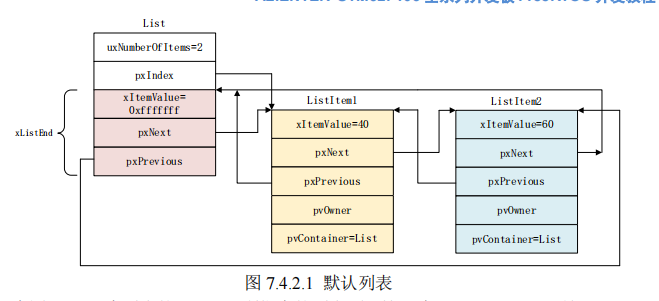

其实一个列表在这里只需要使用xListEnd这个列表项，要知道一个是让pxNext指向下一个列表项，让pxPrevious指向上一个列表项，但是有些人会奇怪，为什么在这张图上会发现它的这两个指针都指向对方呢？其实不难看出，这是一个刚初始化完以后的一个列表项，他没有其他的列表项，所以当我们在按照我刚刚说的我们便可以发现这样是符合的，因为头结点的上一个就是尾结点。为此我再插入一个不是刚初始化完的列表供大家比较。
