列表与列表项

列表是FreeRTOS的一种数据结构，概念和数据结构与算法的链表相似。
跟踪FreeRTOS的任务可以用列表实现。

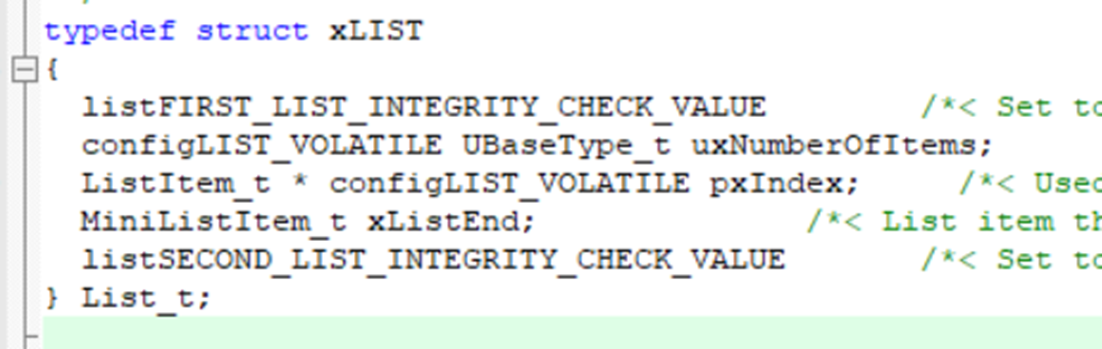

相关的结构体

1 listFIRST_LIST_INTEGRITY_CHECK_VALUE :检查XXX类型校验值
5 listSECOND_LIST_INTEGRITY_CHECK_VALUE:检查XX类型校验值

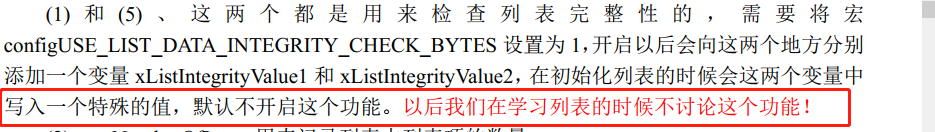

1 5 是两种不一样的校验值 用于检查列表的完整性   需要把对应的宏置1
1 5 现在暂时用不到

重点讨论 234

2 volatile UBaseType_t uxNumberOfItems; //记录列表中 中列表项的数量
3 ListItem_t * configLIST_VOLATILE pxIndex; //记录当前列表项索引号 用于遍历列表
4 MiniListItem_t xListEnd; //列表的最后一个列表项
4 MiniListItem_t  ：为变量类型 这是一个迷你列表项

列表的结构图

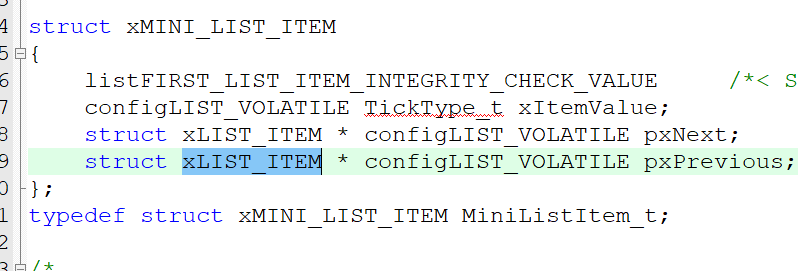

迷你列表项的结构体成员表变量

1  listFIRST_LIST_ITEM_INTEGRITY_CHECK_VALUE 这个不讨论 介绍列表有说过。
2  列表项的数量 ：configLIST_VOLATILE TickType_t xItemValue;
3  指向下一个列表项 ：struct xLIST_ITEM * configLIST_VOLATILE pxNext;
4 指向上一个列表项 struct xLIST_ITEM * configLIST_VOLATILE pxPrevious;

列表项的结构图

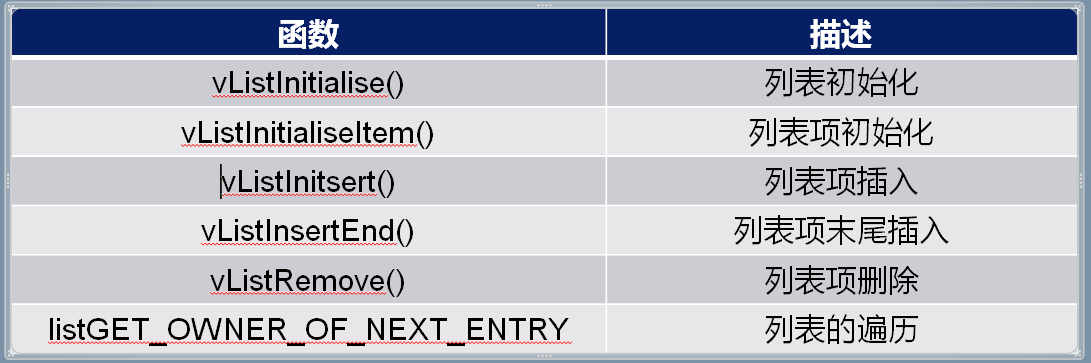

相关API函数

相关的函数已经是封装好的 不用再次写  只需调用。

列表与列表项的关系

好比 学校就是列表  学校有细分了 一年级 二年级 三年级
一年级 二年级 三年级 就是列表项。

列表的初始化

List_t     Testlist;定义一个列表
ListItem_t ListItem1;//定义三个列表项
ListItem_t ListItem2;
ListItem_t ListItem3;
//初始化
vListInitialise(&Testlist);
vListInitialiseItem(&ListItem1);
vListInitialiseItem(&ListItem2);
vListInitialiseItem(&ListItem3);
// 赋值
ListItem1.xItemValue = 40;
ListItem2.xItemValue = 60;
ListItem3.xItemValue = 50;

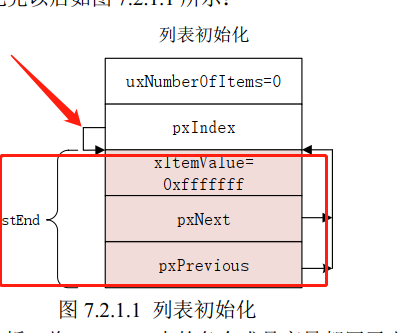

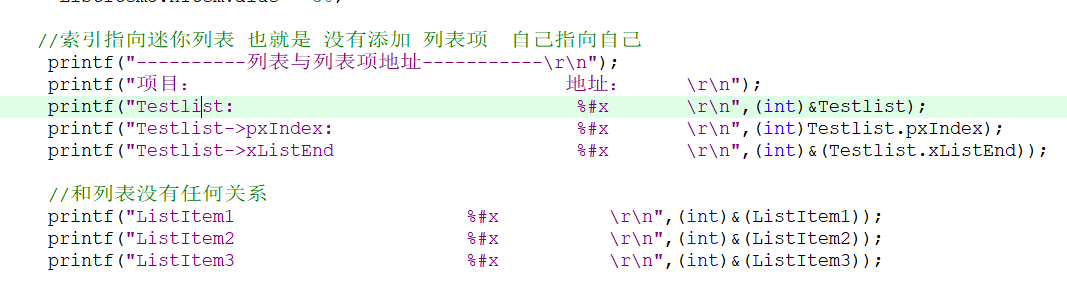

1 列表没有添加列表项的情况

1 打印 他的头指针地址 &Testlist
2 打印 头指针的下一个元素 因为是 XXXX=0xfffff  所以不用取地址
(Testlist.pxIndex )直接访问他的变量就行了
3 因为没有列表项  end 只能自己指向自己 &(Testlist.xListEnd)
1 2 3 前面 多加 int 防止变成 其他类型的数据
我么实验要的是16进制的地址  所以要整形数据。

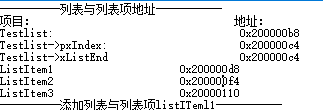

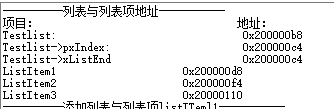

打印结果

列表与列表项并没关联
pxIndex的值 和listEnd 的值是相等的
因为根据图可知  没有列表项 listEND只能自己指自己。

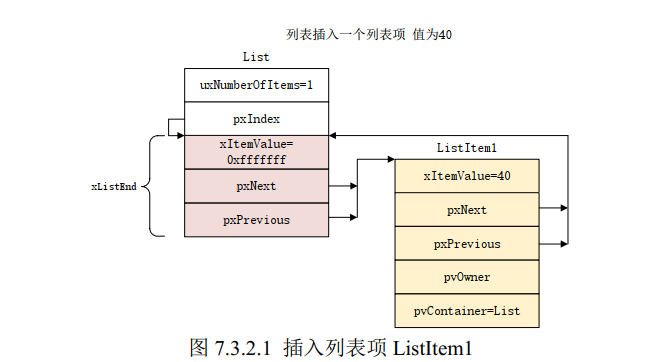

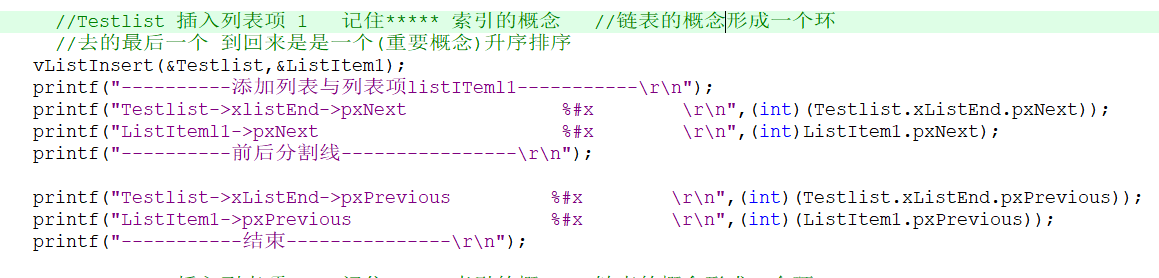

1 列表添加列表项1 的情况

相当于 链表只有一个元素 形成环形的话 就很好判断 不管怎么 头指针的下一个永远是它 它的下一个就是listEND

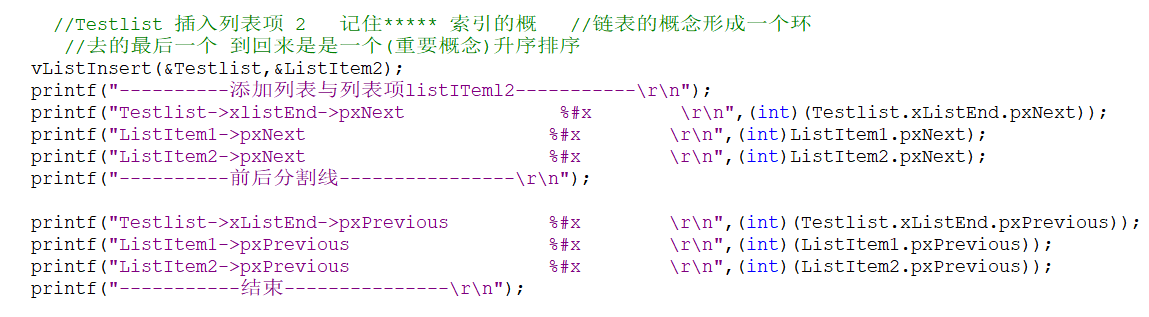

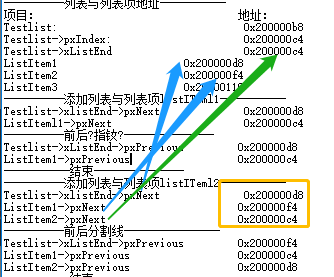

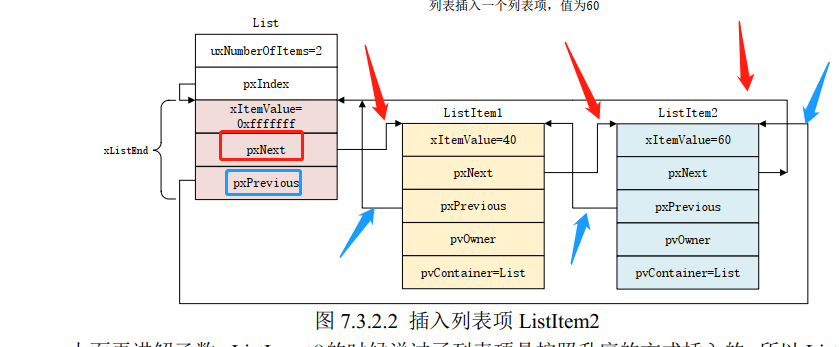

添加 列表 项 2

不用慌 其实很容易看

1 链表是环形的 想象一下环形结构
2 红色为第一次的（去的时候）因为是第一次参数
3 蓝色为第二次的 （回来的时候）因为是第二个参数
4 引出一个总结  去的时候是第一个  回来的时候是最后一个 因为 Pxnet的第一次是指向 40  pxPrevious第一次指向的是 60

只要保证 黄色框的对了  然后在和下面三组作对比
之前的第一个 到了第二次肯定在最 后面
然后下面的 pxNext的下一个 肯定是列表二 （因为列表项1 在黄色框的时候就是第一个 ）所以中间就是listEND的地址了

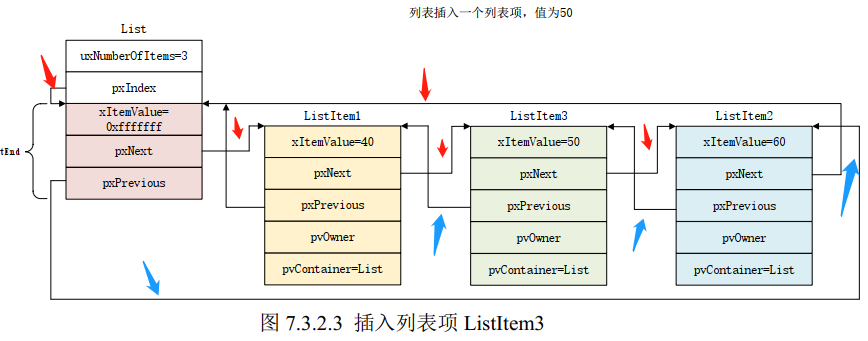

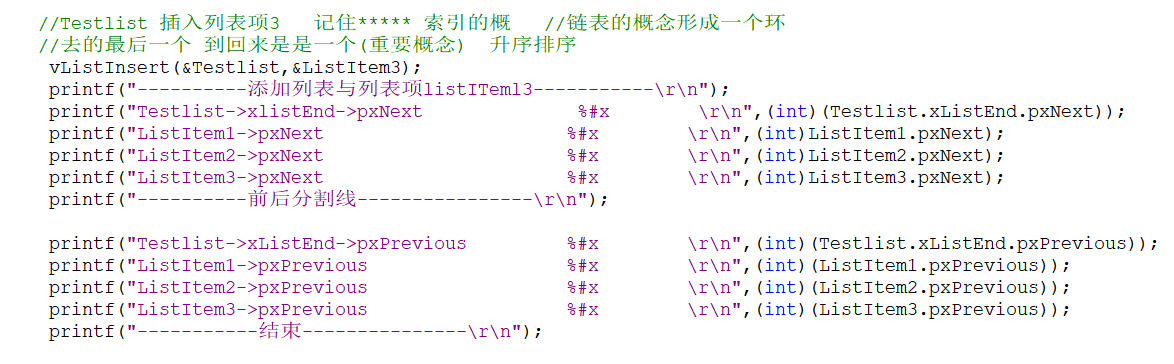

添加 列表 项 3

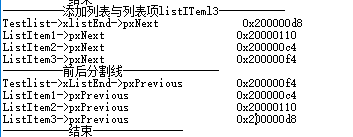

先看红色  对着 代码的printf 一一个看 先打印 Pxnext 对着串口打印的两幅图
就能得出结果
还是一个理论  去的时候 是第一个 回来的时候就是最后一个。

删除 列表项2

相当于 只是没有列表项二 思路都是一样的

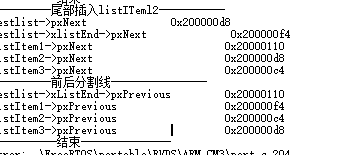

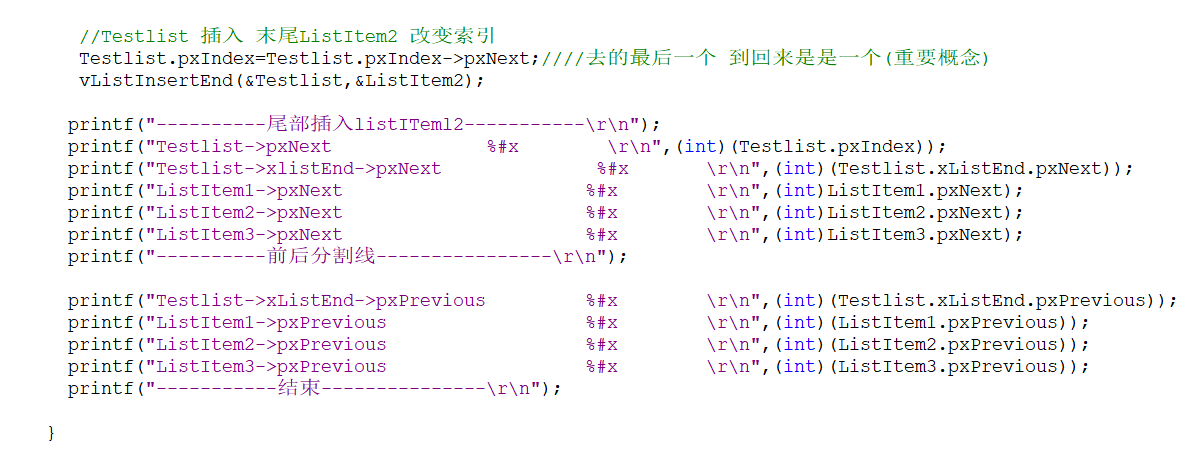

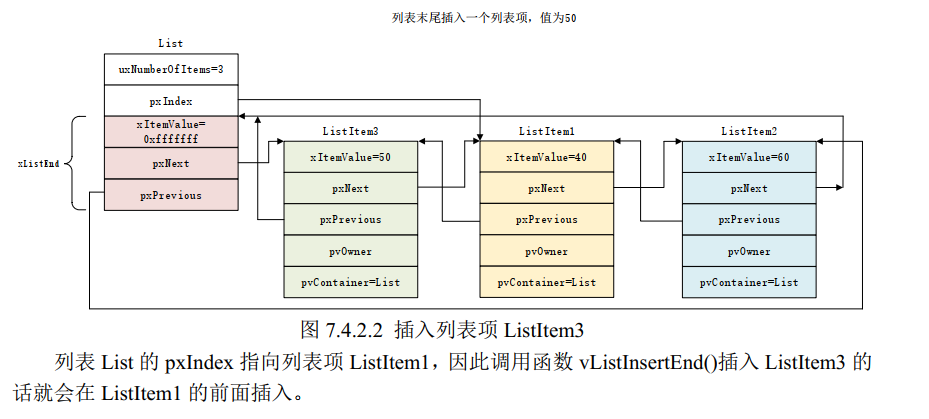

插入列表项 2

相当于 第一次 指向 list1 下一个就是 lsit2 lsit3就是最后一个
到了第二次 list3 就是第一个

Testlist.pxIndex=Testlist.pxIndex->pxNext; //改变索引
  vListInsertEnd(&Testlist,&ListItem2);//初始化


大概思路 保证了 3是最后一个 也是第一个

1>2>3>END
END>3>1>2
