概述

TM4C123G 软件spi

前言

SPI 接口一般使用 4 条线通信：
MISO 主设备数据输入，从设备数据输出。
MOSI 主设备数据输出，从设备数据输入。
SCLK 时钟信号，由主设备产生。
CS 从设备片选信号，由主设备控制。
SPI 主要特点有：可以同时发出和接收串行数据；可以当作主机或从机工作；提供频率可编程时钟；发送结束中断标志；写冲突保护；总线竞争保护等。

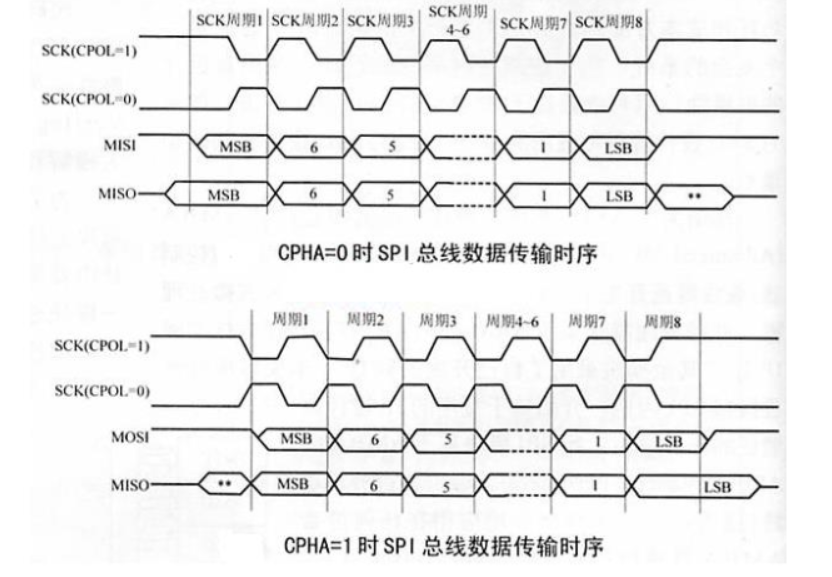

时序

关于spi时序这里我是截取的正点原子的资料

spi时序
话不多说上代码

#define SYSCTL_PERIPH_GPIO_SPI SYSCTL_PERIPH_GPIOB
#define GPIO_PORT_SPICLK_BASE  GPIO_PORTB_BASE
#define SPICLK            GPIO_PIN_5
#define GPIO_PORT_MOSI_BASE   GPIO_PORTB_BASE
#define MOSI              GPIO_PIN_6
#define GPIO_PORT_MISO_BASE   GPIO_PORTB_BASE
#define MISO              GPIO_PIN_7
#define SPICLK_Clr()   GPIOPinWrite(GPIO_PORT_SPICLK_BASE,SPICLK, 0)//CLK
#define SPICLK_Set()   GPIOPinWrite(GPIO_PORT_SPICLK_BASE,SPICLK, SPICLK)
#define MOSI_Clr()     GPIOPinWrite(GPIO_PORT_MOSI_BASE,MOSI, 0)//DIN
#define MOSI_Set()     GPIOPinWrite(GPIO_PORT_MOSI_BASE,MOSI, MOSI)
#define MISO_Clr()     GPIOPinWrite(GPIO_PORT_MISO_BASE,MISO, 0)//RES
#define MISO_Set()     GPIOPinWrite(GPIO_PORT_MISO_BASE,MISO, MISO)
#define MISO_Read()    GPIOPinRead(GPIO_PORT_MISO_BASE,MISO)

void spi_init()  //SPI0初始化
{
 SysCtlPeripheralEnable(SYSCTL_PERIPH_GPIOB);
 GPIOPinTypeGPIOOutput(GPIO_PORTB_BASE, GPIO_PIN_5);
 GPIOPinTypeGPIOOutput(GPIO_PORTB_BASE, GPIO_PIN_6);
 GPIOPinTypeGPIOInput(GPIO_PORTB_BASE, GPIO_PIN_7);
}

选择片选引脚，也就是cs脚

void spi_set_cspin(uint32_t port, uint8_t pin)
{
 Spi_cs_port = port;
 Spi_cs_pin = pin;
}
void spi_cs_enable()
{
  GPIOPinWrite(Spi_cs_port, Spi_cs_pin, 0);
}
void spi_cs_disable()
{
  GPIOPinWrite(Spi_cs_port, Spi_cs_pin, Spi_cs_pin);
}

这是是模拟时序

uint8_t SOFT_SPI_RW(uint8_t byte)
{
    uint8_t i,Temp=0;
    for(i=0;i<8;i++)     // 循环8次
    {
        SPICLK_Clr();         //拉低时钟
        if(byte&0x80) MOSI_Set(); //若最到位为高，则输出高
        else          MOSI_Clr();//若最到位为低，则输出低
        byte <<= 1;     // 低一位移位到最高位
        SPICLK_Set();     //拉高时钟
        Temp <<= 1;     //数据左移
       if(MISO_Read()) Temp++;     //若从从机接收到高电平，数据自加一
       SPICLK_Clr();     //拉低时钟
    }
       return (Temp);     //返回数据
}

//在指定位置写指定长度的数据
//reg:寄存器(位置)
//*pBuf:数据指针
//len:数据长度
void spi_write_buf(uint8_t reg, uint8_t *pBuf, uint8_t len)
{
 uint8_t i;
 spi_cs_enable();
 SOFT_SPI_RW(reg);
 for(i = 0; i < len; i++)
 {
  SOFT_SPI_RW(*pBuf++);
 }
 spi_cs_disable();
}
void spi_read_buf(uint8_t reg, uint8_t *pBuf, uint8_t len)
{
 uint8_t i;
 spi_cs_enable();
 SOFT_SPI_RW(reg);
 for(i = 0; i < len; i++)
 {
  pBuf[i] = SOFT_SPI_RW(0xff);
 }
 spi_cs_disable();
}
