20210114HCIP VLAN实验

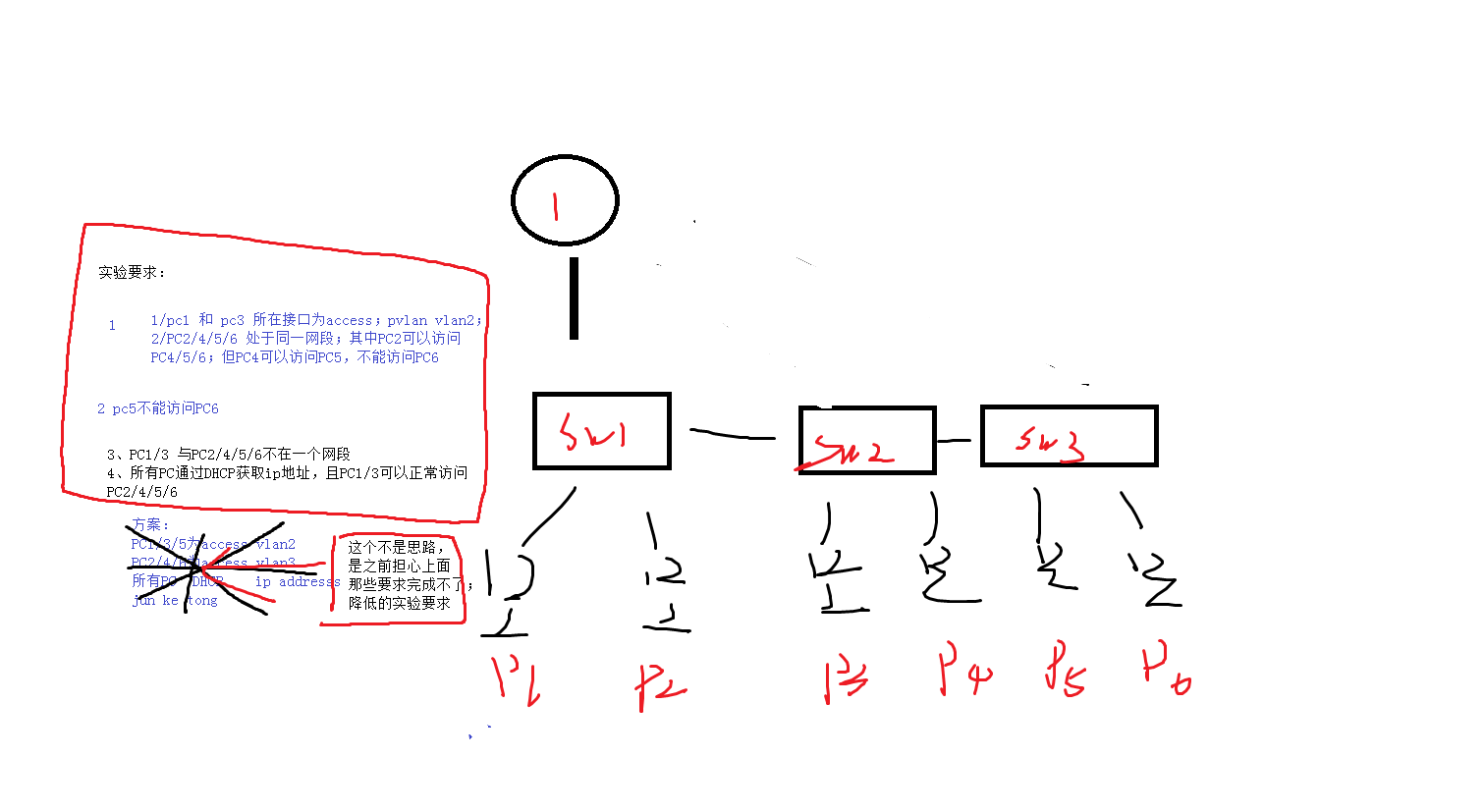

题目要求及拓扑简图

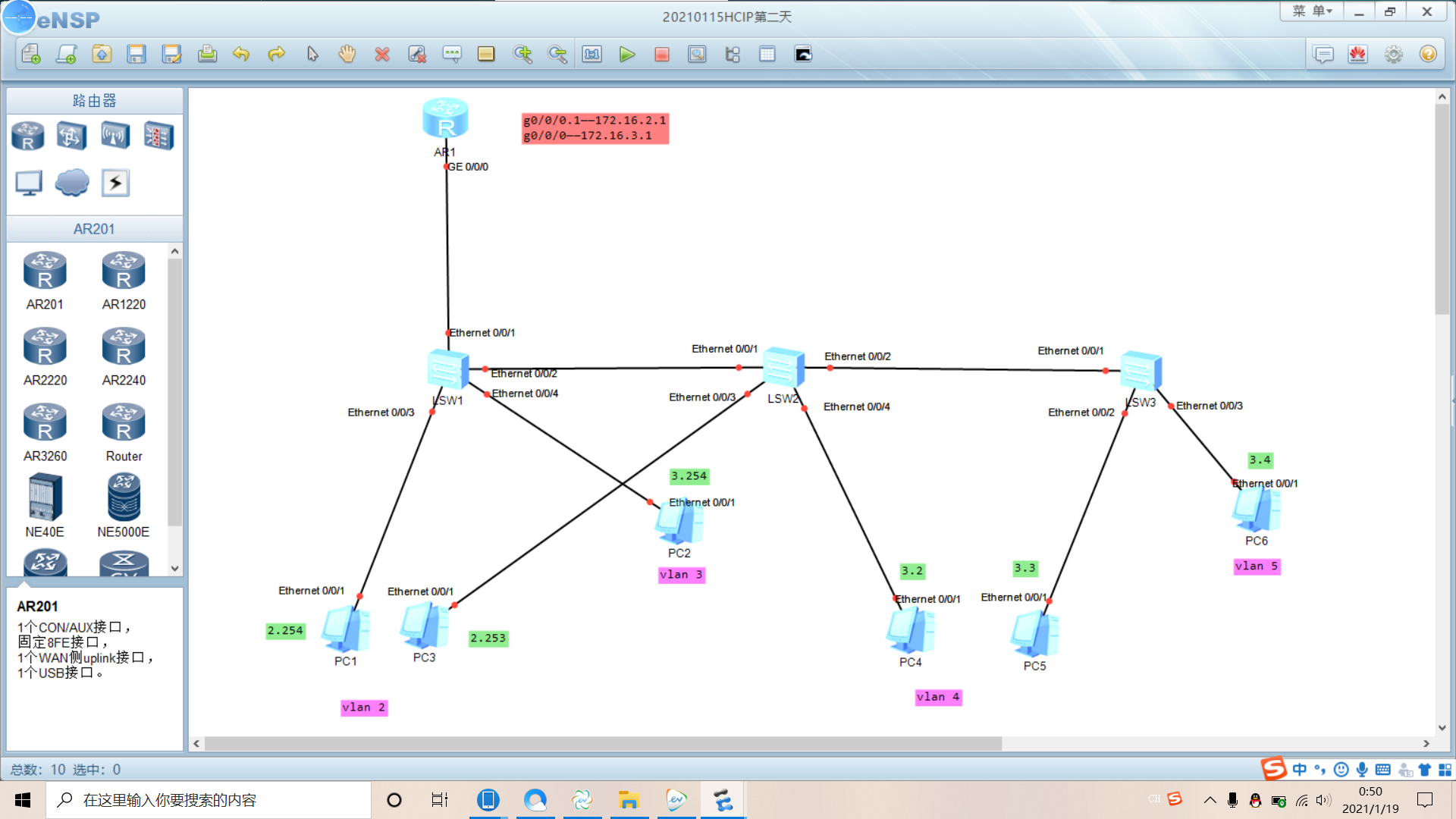

我的拓扑图

上方粉色代表路由器的子接口和物理接口以及设置的IP地址，绿色为PC获得的IP地址的简写，粉色代表PC所在的vlan区域

sw1上
批量创建vlan2到vlan5

将与PC1直连的接口E 0/0/3的接口类型设置为access，并将该接口划分到vlan 2中

将于PC2直连的接口E 0/0/4接口类型设置为混杂，并去掉vlan 2 到 vlan 5 的标签，将接口的pvid修改为vlan 3
（图里打错了，应该是vlan 3 to 5）

接口E 0/0/2接口类型设置为trunk，允许vlan 2 通过

sw2上
sw2上接口E 0/0/1接口类型设置为trunk，允许vlan 2到5 通过

接口E 0/0/3，与PC3直连的接口，类型设置为access，接口划入vlan 2 中

接口E 0/0/4，修改PVID为 vlan 4，2/3/4在出时不携带封装

接口E 0/0/2，接口允许通过vlan 2到5

sw3上

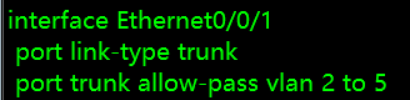

接口E 0/0/1，接口类型设置为trunk，允许vlan 2 到 5 通过

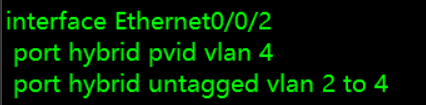

接口E 0/0/2，修改PVID为 vlan 4，2/3/4在出时不携带封装

接口E 0/0/3，修改PVID为 vlan 5，2/3/4/5在出时不携带封装

R1上

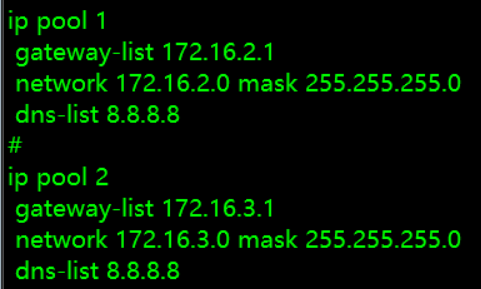

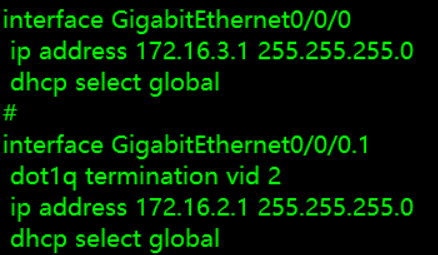

在GE 0/0/0上创建一个子接口GE 0/0/0.1，开启DHCP服务，创建两个IP地址池，并下发到物理接口和子接口上

此时PC1和3在172.16.2.0/24网段内，PC2,4,5,6在172.16.3.0/24网段内，且都拿到IP地址，上述要求都能实现，实验结束
