程序的机器级表示（二）

1 加载有效地址

leaq S, D $\to$ Load Effective Address

注：x86-64位处理器地址长度都是64，因此都是leaq

例如如下指令：

leaq 7(%rdx, %rdx, 4), %rax：表示把有效地址复制到寄存器rax中。

其中7(%rdx, %rdx, 4)表示有效地址（计算方式见程序的机器级表示（一）中4.0.1）：形式符合公式$Imm(r_b,r_i,s)\to Imm+R[r_b]+R[r_i]\times s$；假设rdx中保存的数值为$x$，那么根据公式则可计算得到有效地址的值为：$7+\%rdx+\%rdx\times 4=7+5x$

注意：leaq指令不是去内存地址$7+5x$处读数据，而是将$7+5x$这个值直接写入目的寄存器rax

2 leaq用于运算

例如有C代码如下：

long scale(long x, long y, long z){
	long t = x + 4 * y + 12 * z;
	return t;
}

编译后汇编代码如下：

scale:
	leaq (%rdi, %rsi, 4), %rax
	leaq (%rdx, %rdx, 2), %rdx
	leaq (%rax, %rdx, 4), %rax
	ret

根据寄存器使用惯例，x、y、z分别保存在寄存器rdi、rsi、rdx中。

根据有效地址计算方式可分析上述汇编代码：

leaq (%rdi, %rsi, 4), %rax $\to$ $\%rdi+4\times \%rsi=x+4\times y$（$x+4\times y$存入了rax）
leaq (%rdx, %rdx, 2), %rdx $\to$ $\%rdx+2\times \%rdx=z+2\times z$ （$3z$存入了rdx，此时$z=3z$）
leaq (%rax, %rdx, 4), %rax $\to$ $\%rax+4\times \%rdx$（这一步x+4y和3z都被视作整体，得到的结果存到rax）

注：比例因子只能是1，2，4，8中的一个，所以要分解12

3 一元操作和二元操作

3.1 一元操作

一元操作指令只有一个操作数，因此该操作数既是源操作数又是目的操作数，操作数可以是寄存器，也可以是内存地址。

注：取补即按位取反，然后加1。

3.2 二元操作

二元操作指令包含两个操作数，第一个操作数是源操作数，这个操作数可以是立即数、寄存器或内存地址；第二个操作数既是源操作数也是目的操作数，这个操作数可以是寄存器或者内存地址，但不能是立即数。

3.3 一个例子

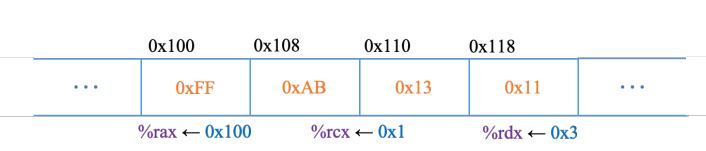

一开始内存及寄存器中保存的数据如下图所示：

有如下指令：

addq %rcx, (%rax)
subq %rdx, 8(%rax)
incq 16(%rax)
subq %rdx, %rax

• addq %rcx, (%rax)：将内存地址0x100内的数据与寄存器rcx相加，二者之和再存储到内存地址0x100处。这条指令执行完毕后，内存地址0x100处所存的数据由0xFF变为0x100

• subq %rdx, 8(%rax)：将内存地址0x108（0x108=0x100+8）内的数据减去寄存器rdx内的数据，得0xAB - 0x3 = 0xA8，存到内存地址0x108处。这时0x108处数据由0xAB变为0xA8。

• incq 16(%rax)：将内存地址0x110（0x100+10(这个10是16进制的，对应十进制的16)）的值加1，即0x13+1=0x14。此时，0x110地址处值变为0x14。

• subq %rdx, %rax：将寄存器rax内的值减寄存器rdx内的值，即0x100 - 0x3 = 0xFD，存入寄存器寄存器rax内，此时，寄存器rax内值由0x100变为0xFD。

4 移位操作

左移指令：SAL和SHL，二者效果相同，都是在右边填零

右移指令：

• 算术右移：SAR，左边填符号位

• 逻辑右移：SHR，左边填零

移位量k：可以是一个立即数，或者是放在寄存器cl中的数。（移位指令只允许以特定的寄存器cl作为操作数）

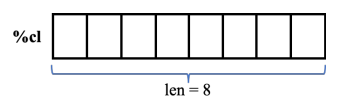

寄存器cl的长度为8，原则上移位量的编码范围可达$2^8-1$ 。实际上对于 w 位的操作数进行移位操作，移位量是由寄存器 cl 的低 m 位来决定。

对于指令salb，当目的操作数为8位，移位量由cl的低3位决定。

b $\to$ byte，为8位，即$2^3位$，对应2进制3位

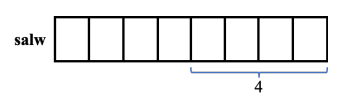

对于指令salw，移位量由cl的低4位决定

w $\to$ word，为16位，即$2^4$，对应2进制4位

4.1 一个例子

例如有C代码：

long arith(long x, long y, long z){
 	long t1 = x ^ y;
 	long t2 = z * 48;
	long t3 = t1 & 0xF0F0F0F;
	long t4 = t2 - t3;
 	return t4;
7 }

其中long t2 = z * 48;的汇编指令对应：

leaq (%rdx, %rdx, 2), %rax
salq $4, %rax

leaq (%rdx, %rdx, 2), %rax：即rdx中的值×3放到rax中

salq $4, %rax：rax左移四位，即rax中的值×16

通过这两条指令就实现了×48的操作。

5 汇编操作的一些特殊算术指令

6 条件码

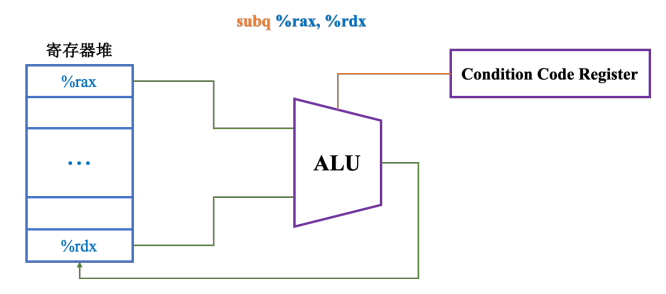

ALU 除了执行算术和逻辑运算指令外，还会根据该运算的结果去设置条件码寄存器。如图中所示：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-necvrnJP-1640185893504)(D:DataWhaleComputerSystemTask 03：程序的机器级表示条件码.png)]

6.1 条件码寄存器

条件码寄存器由CPU维护，长度是单个比特位。

• CF（Carry Flag，进位标志）：当CPU最近执行的一条指令最高位发生进位时，CF会被置为1。

• ZF（Zero Flag，零标志）：当操作结果等于零时，ZF会被置为1。

• SF（Sign Flag，符号标志）：当操作结果小于零时，SF会被置为1，大于零会被置为0。

• OF（Overflow Flag，溢出标志）：针对有符号数，最近的操作导致正溢出或负溢出时，OF会被置为1。

6.2 访问条件码

条件码寄存器的值ALU在执行算术和运算指令时写入，下表中这些算术和逻辑运算指令都会改变条件码寄存器的内容。

例如：

• xor指令：进位标志（CF）和溢出标志（OF）会置0

• inc和dec：溢出标志（OF）和零标志（ZF）会被设置，但不会改变进位标志（CF）

此外还有两类指令可以设置条件码寄存器，但不会改变目的寄存器的值：

• cmp指令：根据两个操作数的差设置条件码寄存器，与减法指令sub类型。
• test指令：与and指令类似。

6.3 示例

6.3.1 单一条件码判断条件

有C代码如下：

int comp(long a, long b){
	return (a == b);
}

对应汇编代码如下（a in %rdi, b in %rsi）：

comp:
	cmpq		%rsi, %rdi
	sete	%al
	movzbl	%al, %eax
	ret

cmpq %rsi, %rdi：当a-b=0时，指令cmp会将零标志位（ZF）设置为1。

sete %al：这条指令意思是将条件码寄存器内ZF的值赋给寄存器al。

最后al赋值给eax并返回。

6.3.2 条件码组合判断

有C代码如下（a in %dil; b in %sil）：

int comp(char a, char b){
	return (a < b);
}

对应汇编指令如下：

comp:
	cmpq	%sil, %dil
	setl	%al
	movzbl	%al, %eax
	ret

setl %al：如果a<b，则寄存器al置为1。（setl的l是less的意思）

cmp指令判断小于情况如下：

注：t=a-b：当a<b，t结果为负，符号位SF会被置为1；当出现正溢出或负溢出时，OF会被置为1。

Case1: a<b t<0 $\to$ SF=1 OF=0 SF^OF=1（未发生溢出）

Case2: a>b t>0 $\to$ SF=0 OF=0 SF^OF=0（未发生溢出）

Case3: a<b t>0 $\to$ SF=0 OF=1 SF^OF=1（发生负溢出）

Case3: a>b t<0 $\to$ SF=1 OF=1 SF^OF=1（发生正溢出）

因此，只有当SF^OF结果为1时，a<b才为真。

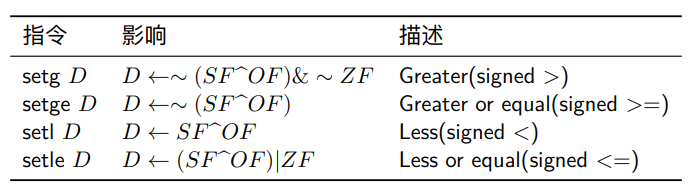

对于其他情况，同样可以通过条件码的组合来判断：

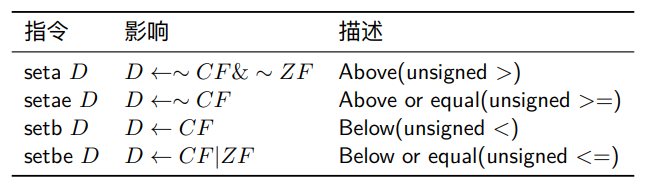

对于无符号数，选择的是进位标志（CF）和零标志（ZF）的组合来判断：

7 跳转指令与传送指令

有如下C代码：

long absdiff_se(long x, long y){
	long result;
	if(x < y){result = y - x;} else{result = x - y;}
	return result;
}

对应汇编代码如下：

absdiff_se:
	cmpq %rsi, %rdi
	jl.L4
	movq %rdi, %rax
	subq %rsi, %rax
	ret
.L4:
	movq %rsi, %rax
	subq %rdi, %rax
	ret

jl.L4会根据上一条cmpq指令设置的符号位标志SF和溢出标志OF的异或结果来判断是否顺序执行或者跳转到L4处执行，是一种跳转指令。当x>y时，指令顺序执行，当x<y时，跳转到L4处执行。

在现代处理器上，if-else机制比较简单通用，但执行效率可能会比较低。因此有另一种替代策略，C代码如下：

long comvdiff_se(long x, long y){
    long rval = y - x; long eval = x - y;
    long ntest = x >= y;
    if(ntest){rval = eval;}
    return rval;
}

其对应汇编指令如下：

cmovdiff_se:
	movq	%rsi, %rdx
	subq	%rdi, %rdx
	movq	%rdi, %rax
	subq	%rsi, %rax
	cmpq	%rsi, %rdi
	cmovge	%rdx, %rax
	ret

其中cmovge是根据条件码的某种组合来进行有条件的传送数据，是一种条件传送指令。当x>y时，才会执行这一条指令。

• 基于条件传送指令的代码会比基于跳转指令的代码效率要高

8 循环

while、do-while、for循环都是通过条件测试指令（如cmpq）和跳转指令组合来实现的。

9 switch语句

switch语句是通过跳转表来实现的。

例如：C代码如下：

void switch_eg(long x, long n, long *dest){
    long val = x;
    switch(n){
        case 0: val *= 13; break;
        case 2: val += 10; break;
        case 3: val += 11; break;
        case 4:
        case 6: val += 11; break;
        default: val = 0;
    }
    *dest = val;
}

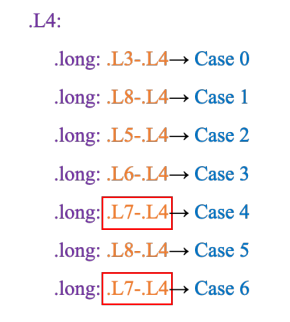

其中switch部分对应跳转表：

case4和case6情况相同：

case1和case5情况相同：

switch相比使用一组很长的if-else效率更高。
