概述

1.加载器

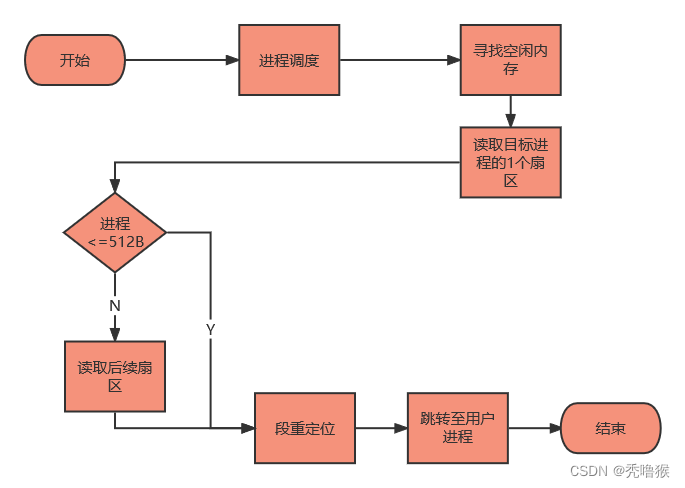

1.1加载器执行流程图

1.2加载器关键代码和函数

SECTION mbr align=16 vstart=0x7c00

align=16 ：在汇编地址分配时地址是16的整数倍，即地址最低4位为0

vstart=0x7c00 ：在进行编译时每条指令的汇编地址从0x7c00开始

calc_segment_base:                       ;计算16位段地址
                                         ;输入：DX:AX=32位物理地址
                                         ;返回：AX=16位段基地址
         push dx

         add ax,[cs:phy_base]			 ;低16位偏移地址加上物理始址
         adc dx,[cs:phy_base+0x02]		 ;高16位偏移地址加上物理始址
         shr ax,4						 ;ax低4位肯定为0，可以舍去
         ror dx,4						 ;将dx的最低4位放到最高4位去
         and dx,0xf000					 ;将dx除最高4位清零
         or ax,dx						 ;将dx的最高4位保存到ax中，拼凑出20位的段地址

         pop dx

         ret

;-------------------------------------------------------------------------------
         phy_base dd 0x10000             ;用户程序被加载的物理起始地址

 times 510-($-$$) db 0					 ;$是当前汇编地址，$$是汇编始址，相减得程序的总长度
                  db 0x55,0xaa           ;合法的引导程序必须以 0x55 0xaa 结尾

引导程序开始于0x0000:0x7c00处，且汇编地址于物理地址一一对应。

即phy_base对应的地址值是相对于段首的距离+0x7c00

calc_segment_base进行32位的加法，并把加法结果保存在ax中

read_hard_disk_0:                        ;从硬盘读取一个逻辑扇区
                                         ;输入：DI:SI=起始逻辑扇区号
                                         ;      DS:BX=目标缓冲区地址
         push ax
         push bx
         push cx
         push dx

         mov dx,0x1f2
         mov al,1
         out dx,al                       ;读取的扇区数

         inc dx                          ;0x1f3
         mov ax,si
         out dx,al                       ;LBA地址7~0

         inc dx                          ;0x1f4
         mov al,ah
         out dx,al                       ;LBA地址15~8

         inc dx                          ;0x1f5
         mov ax,di
         out dx,al                       ;LBA地址23~16

         inc dx                          ;0x1f6
         mov al,0xe0                     ;LBA28模式，主盘
         or al,ah                        ;LBA地址27~24
         out dx,al

         inc dx                          ;0x1f7
         mov al,0x20                     ;读命令
         out dx,al

  .waits:
         in al,dx
         and al,0x88
         cmp al,0x08
         jnz .waits                      ;不忙，且硬盘已准备好数据传输

         mov cx,256                      ;总共要读取的字数
         mov dx,0x1f0
  .readw:
         in ax,dx
         mov [bx],ax
         add bx,2
         loop .readw

         pop dx
         pop cx
         pop bx
         pop ax

         ret

告诉主硬盘的接口要读写的扇区数量、起始扇区号并等待硬盘准备好后就可以从16位端口读取数据

1.3磁盘访问指令

LBA号=C*磁头总数*每道扇区数+H*每道扇区数+(S-1)

主硬盘

主硬盘控制器端口共有8个，端口号分别为
0x1f0：16位端口，数据传输端口
0x1f1：错误类型返回
0x1f2：8位端口，设置读取的扇区数量
0x1f3：8位端口，扇区号低0~7位设置端口(LBA28模式)
0x1f4：8位端口，扇区号低8~15位设置端口(LBA28模式)
0x1f5：8位端口，扇区号低16~23位设置端口(LBA28模式)
0x1f6：8位端口，低四位设置扇区号低24~27位设置端口(LBA28模式)
0x1f6：高四位，第7、5位固定为1；第6位置0表示CHS模式，置1表示LBA模式；第4位置0表示主硬盘，置1表示从硬盘
0x1f7：8位端口，命令/状态端口；向这个端口传输0x20就表示请求硬盘读，随后硬盘会每时每刻将它的状态信息传输到这个端口，一旦硬盘准备好了就可以开始传输数据；第7位置0表示硬盘不忙，置1表示硬盘忙；第3位置0表示未准备好与主机交换数据，置1 表示准备好与硬盘交换数据；第0位表示前一条命令执行错误，具体原因查看0x1f1端口
从硬盘

从硬盘控制器端口共有8个，端口号分别为0x170，0x171，0x172，0x173，0x174，0x175，0x176，0x177
————————————————
