Lab3要求实现一个显示计划项信息的表格，以航班应用为例，需要实现Board所在时间一小时以内的起飞航班和抵达航班，以两个表格的形式显示。在这里，我以这个功能为例，浅述JSwing和GridBagLayout布局的应用。

Board的设计简述

首先，对于如前所述的一个Board应用，只设计一个类太过臃肿反复，考虑到将数据和表现分离，我们设计两个类，一个类(flightBoard)用于处理数据，具象化为将传入的一组航班提取出Board所在时间一小时以内的起飞航班和抵达航班即应当在Board中显示的航班；另一个类(FlightBoardGUI)用于将数据表现在GUI界面上，实现各种布局等。

//flightBoard类
private Location currentLocation;//Board的位置
private LocalDateTime currentTime;//Board的时间
private final List<FlightEntry> arrival = new ArrayList<>();//抵达航班
private final List<FlightEntry> departure = new ArrayList<>();//起飞航班
private FlightBoardGUI fbGUI;//图形界面

flightBoard类根据currentLocation和currentTime将应当显示的航班从arrival和departure中筛选出来，将筛选出来的数据传递给内部delegete的图形界面fbGUI，fbGUI再将数据表现出来。

Board的GUI界面JSwing实现

要实现GUI界面首先要了解JSwing的GUI界面结构，这里以继承了JFrame的FlightBoardGUI为例，其大体可以分为三层：

• 外部框架—JFrame
• 中间容器—JPanel
• 具体组件—JTable

我将其比喻为烤披萨的过程，JFrame相当于烤盘、烤架，JTable相当于待烤的披萨饼，披萨饼自然不能直接放在烤架、烤盘上，需要另外的披萨盘用于将披萨定型和使披萨受热更加均匀，这个披萨盘就是JPanel。当然，一次只烤一个小披萨对于一个大烤盘可能过于浪费，烤盘上多余的空间可以用来放其他的东西，比如蛋挞、蛋糕等，至于如何摆放更加美观或更省空间，这就是具体的布局了。

private GridBagLayout gridBag = new GridBagLayout();
private JPanel container = new JPanel(gridBag);
private JScrollPane arrivalPanel;
private JScrollPane departurePanel;
private JTable arrivalTable;
private JTable departureTable;
private JLabel arrivalLabel = new JLabel("抵达航班");
private JLabel departureLabel = new JLabel("出发航班");

在这里，我考虑使用GridBagLayout布局，用一个JPanel类型的container替换原有的JFame默认的JPanel，相当于将烤盘上换了一层锡纸，这个锡纸上的食品要求按照GridBagLayout的布局摆放，两个披萨饼—arrivalTable和departureTable放在两个披萨盘上—arrivalPanel和departurePanel，它们是JScrollPane类型的，表示带滚动条的，可以水平和垂直滚动的面板容器。另外的两个JLabel，可以直接放在锡纸—container上，也可以为它们新建两个容器，将容器放在container上，即隔着锡纸加热，在这里我选择的是前者。
具体的将组件放置在容器上的动作以及GridBagLayout布局的介绍见下一节。

FlightBoardGUI的GridLayout布局

布局的方式有很多，比如FlowLaout，GridLayout，BorderLayout以及我使用的GridBagLayout等等。
这当中GridLayout和GridBagLayout名字很像，前者将容器分成大小相等的单元格，比较死板，后者则给开发者更多的改变空间，更加灵活。我开始也尝试过使用GridLayout布局，但作为JLabel其和表格占据空间大小相同，不够美观，遂弃用。

public void visualize() {
		this.arrivalData = this.getArrivalData();
		this.departureData = this.getDepartureData();
		this.arrivalTable = new JTable(arrivalData, columnName);
		this.departureTable = new JTable(departureData, columnName);
		this.arrivalPanel = new JScrollPane(arrivalTable);
		this.departurePanel = new JScrollPane(departureTable);
		GridBagConstraints c = new GridBagConstraints();
		c.gridwidth = GridBagConstraints.REMAINDER;
		c.fill = GridBagConstraints.BOTH;
		c.weightx = 1;
		c.weighty = 1;
		gridBag.addLayoutComponent(arrivalLabel, c);
		gridBag.addLayoutComponent(arrivalPanel, c);
		gridBag.addLayoutComponent(departureLabel, c);
		gridBag.addLayoutComponent(departurePanel, c);

		this.container.add(arrivalLabel);
		this.container.add(arrivalPanel);
		this.container.add(departureLabel);
		this.container.add(departurePanel);
		this.setContentPane(container);
		this.pack();
		this.setLocationRelativeTo(null);
		this.setVisible(true);
	}

FlightBoardGUI的可视化visualize()方法如上所示，结合GridBagLayout布局及JSwing我将给与解释。

this.arrivalTable = new JTable(arrivalData, columnName);
this.departureTable = new JTable(departureData, columnName);

首先是两个JTable的初始化，对于arrivalTable的new JTable的两个参数，后者是String[]类型的变量，表示表头信息，前者是String[][]类型的变量，是表格单元格中的具体内容，列数要与表头元素个数保持一致。

this.arrivalPanel = new JScrollPane(arrivalTable);
this.departurePanel = new JScrollPane(departureTable);

然后将两个JTable表格放置在各自的中间容器上。

GridBagConstraints c = new GridBagConstraints();
c.gridwidth = GridBagConstraints.REMAINDER;
c.fill = GridBagConstraints.BOTH;
c.weightx = 1;
c.weighty = 1;

这一步就与布局密切相关了，GridBagConstraints类的对象c描述了每个组件的位置与占用单元格的大小。我希望我的Board窗口以标签-表格-标签-表格的形式排成一列，每一列按照内容调整大小，可以随窗口大小的变化而改变大小。
c.gridwidth所设定的是组件显示区域在水平方向占用单元格的个数，默认为1，更改为REMAINDER后，会占满当前行剩余的单元格，并使单元格另起一行，即，使当前的组件独占一行，下一个组件如果加入，会被加入到下面一行。这样一来四个组件会纵向排列，否则会横向占满一行。
c.fill设定的是组件在显示区域中的填充方式，默认为NONE，即不调整，调整为BOTH后可以是组件完全填满显示区域。这样以来组件才会填满整个显示区域。
c.weightx和c.weighty设定的是显示区域在容器中分配的额外空间，当指定行/列中的其中任意一个 组件的权重（大于0），则该行/列将（和其他行/列按权重比例）分配额外的水平/竖直空间。这样以来显示区域才会填满容器，这与上一条语句共同保证了窗口内的表格、标签随窗口大小而变化。

gridBag.addLayoutComponent(arrivalLabel, c);
gridBag.addLayoutComponent(arrivalPanel, c);
gridBag.addLayoutComponent(departureLabel, c);
gridBag.addLayoutComponent(departurePanel, c);

这几行语句则将之前设定的GridBagConstraints约束应用于各个组件之上。

this.container.add(arrivalLabel);
this.container.add(arrivalPanel);
this.container.add(departureLabel);
this.container.add(departurePanel);

然后将这些组件—披萨饼放置到container—烤盘JFrame的锡纸上。

this.setContentPane(container);
this.pack();
this.setLocationRelativeTo(null);
this.setVisible(true);

这四条语句分别对应：

• 将container设定为JFrame上最底层的容器—烤盘上放好锡纸；
• 将窗口调整到刚好为组件原始大小的状态；
• 将窗口位置设定为屏幕中心；
• 显示GUI界面。

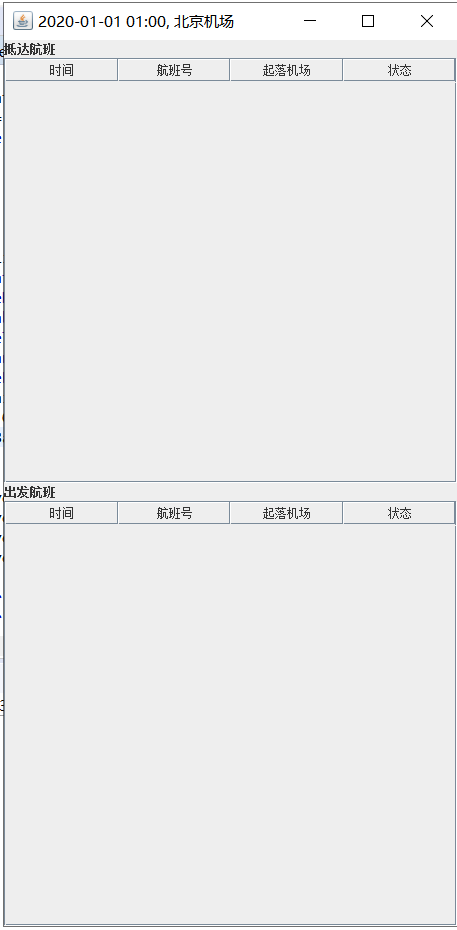

窗口显示如下：
