【大屏项目】—— 使用DataV开发步骤四、注意事项

1、选择分组，新建可视化，创建一个新的大屏：

2、数据可视化的铺屏:

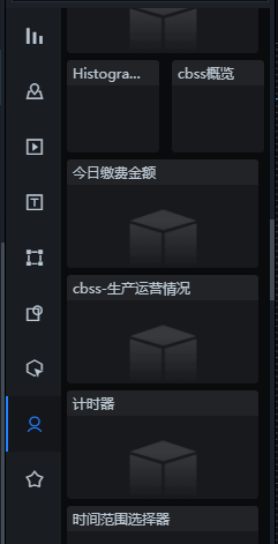

根据设计图，通过添加组件的方式，将大屏页面在DataV中展示出来(可把设计图置于底层，降低透明度，将需要的组件从组件列表中拖入画布，更改组建的样式及位置)

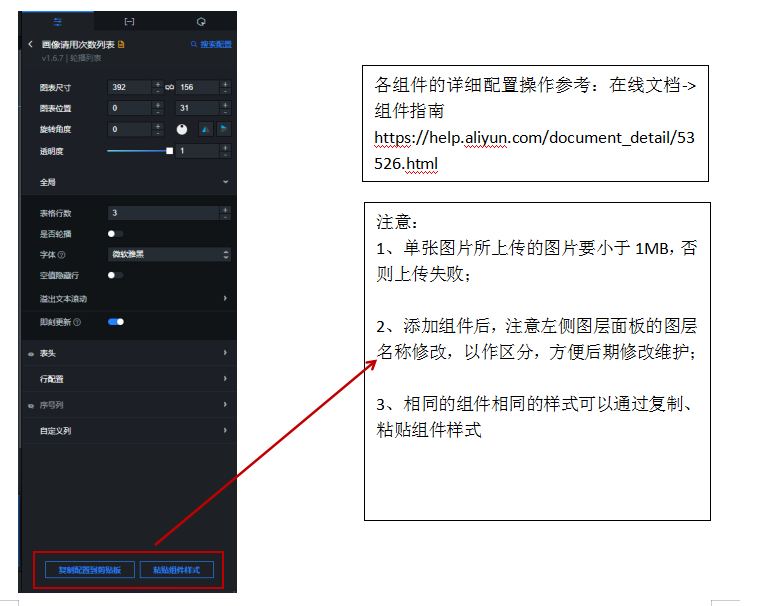

其中组件样式的修改，可以在右侧的配置面板中，根据实际需要调整并修改组件的样式配置

3、数据的修改

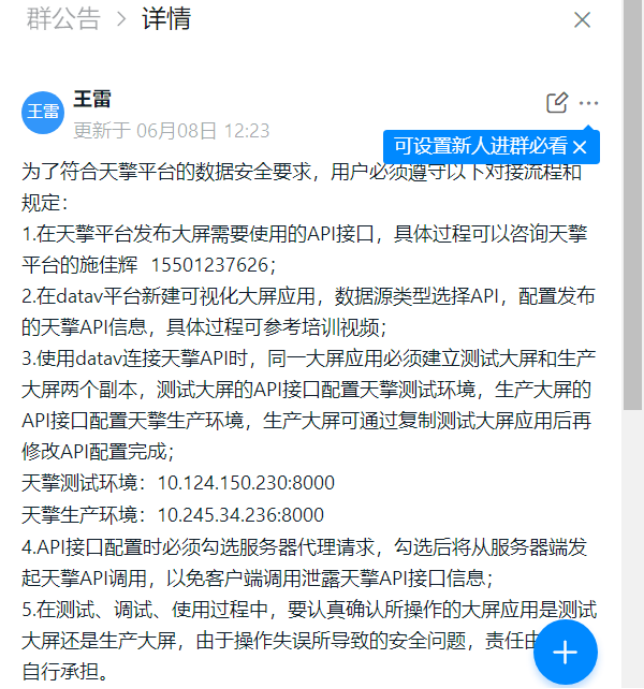

可以在右侧样式面板中选择数据页签，单击配置数据源，默认是静态数据源，我们开发的大屏要用API数据源，要通过天擎平台。

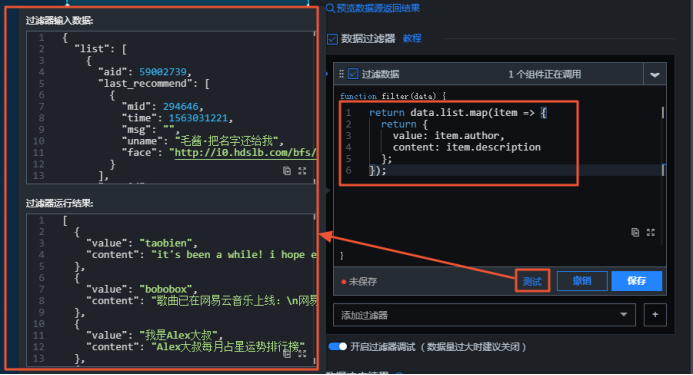

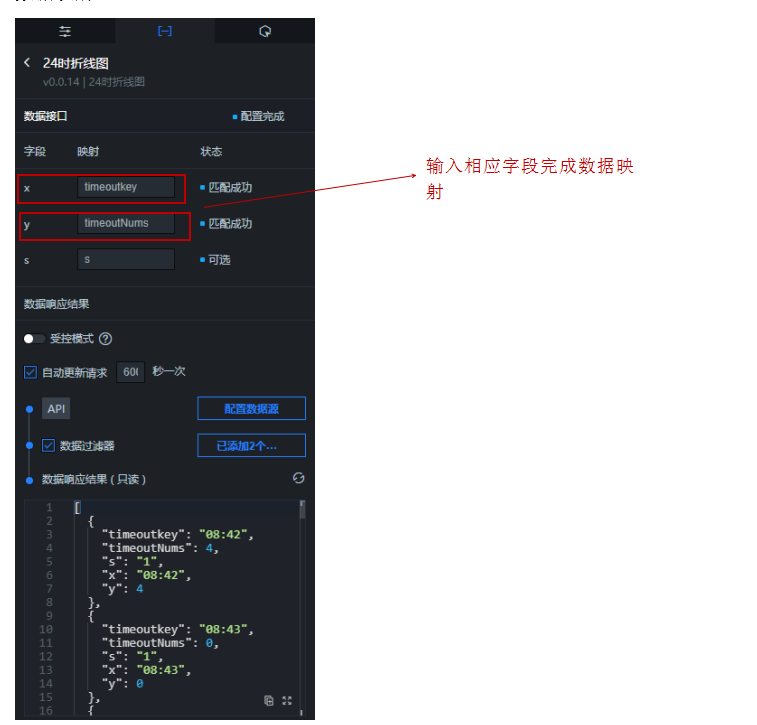

数据映射：

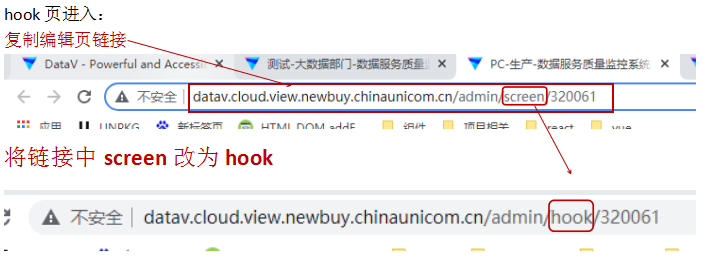

当多个组件使用同一个接口时，避免多次重复调用接口，可以选用一个组件配置接口作为数据源，在hook页再进行各组件数据赋值：



示例：

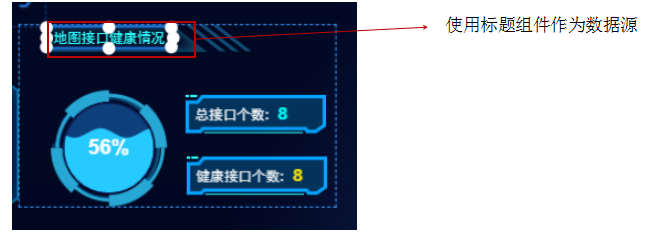

大屏中地图接口健康状况部分中，几个组件用同一个接口，使用标题组件作为数据源，在右侧数据面板配置数据源，再在hook页为其他组件赋值。首先要通过组件的key获得组件，然后获得数据源上的数据，赋值给其它组件

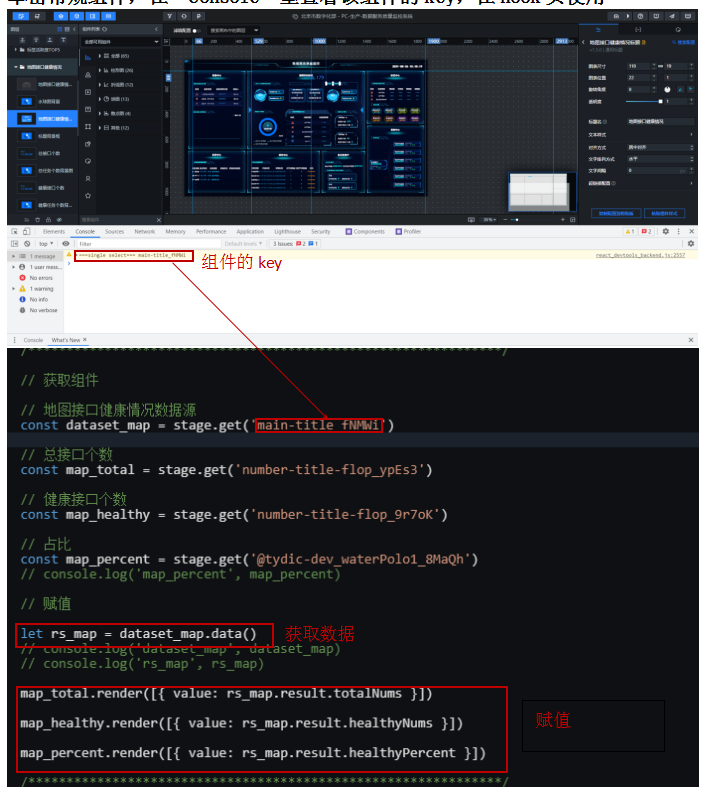

单击常规组件，在“Console”里查看该组件的key，在hook页使用



4、配置交互

在蓝图编辑器中配置多个组件之间的交互，如果存在组件之间的交互，交互少可在蓝图编辑器中配置，多的话建议在hook页进行配置，方便修改和维护(详细操作可参考在线文档配置蓝图编辑器部分)

5、大屏的预览及发布

(1)单击画布编辑器右上角的预览图标，预览可视化应用。

         预览成功后，可按照以下步骤发布可视化应用。

(2)单击画布编辑器右上角的发布图标。

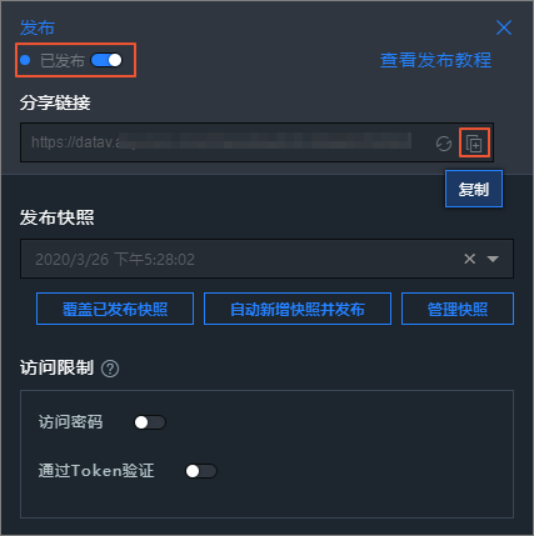

(3)在发布对话框中单击发布大屏。

(4)单击分享链接右侧的复制图标。



(5)打开浏览器，将复制的链接粘贴到地址栏中，即可在线观看发布成功的可视化应用。

         发布成功后，大屏进行新增修改，可点击覆盖发布快照或者自动新增快照并发布，来更新已发布大屏页面。

6、自定义组件

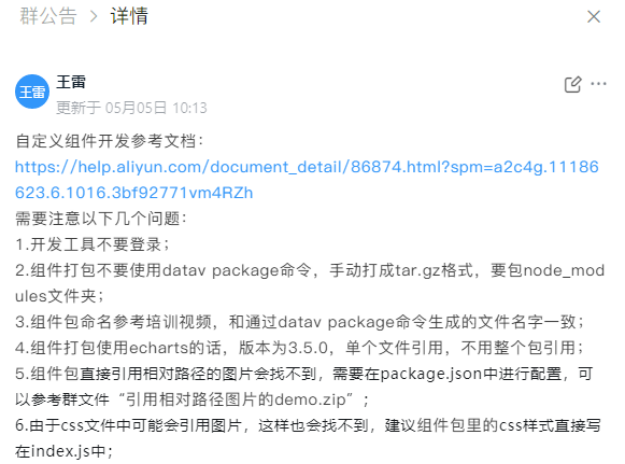

当DataV中的组件不能满足开发需求时，需要进行自定义组件，流程如下：

(1)安装开发工具套件

执行以下命令安装套件(Mac在terminal中执行，Windows在cmd中执行)。

npm install --registry=https://registry.npm.taobao.org datav-cli -g

安装成功后，执行datav --version命令，查看开发工具版本。

(需要下载并安装NodeJS，推荐Node版本在 8.0.0 及以上，10.12.0以下)

(2)生成组件包

通过datav init命令生成组件包(Mac在terminal中执行，Windows在cmd中执行)，执行后，需要输入以下组件信息。

当命令行显示组件创建完毕时，说明您的组件包已经成功生成。

(3)预览组件

您可以通过以下命令预览组件(Mac在terminal中执行，Windows在cmd中执行)。

   cd 您的组件名

   datav run

当命令行显示服务启动时，说明预览组件的服务已经启动，Chrome浏览器会被自动打开，并导航到组件预览页。

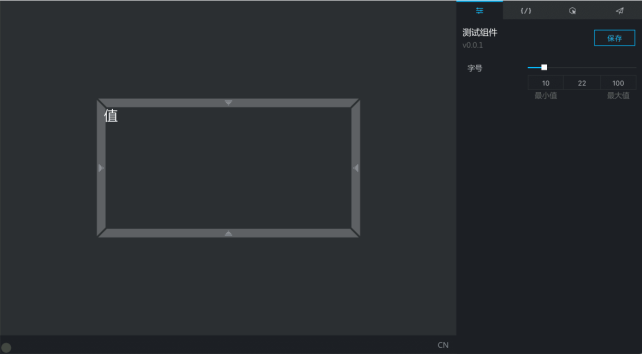

组件预览成功后的效果如下图所示。

(4)组件开发

具体组件开发包文件参考在线文档

(5)发布组件

进入组件的目录地址下，执行datav package命令，在组件目录外会有一个以组件-版本号命名的tar.gz压缩包，复制压缩包名称



退回到上一层目录地址下，进行手动打包，执行命令：

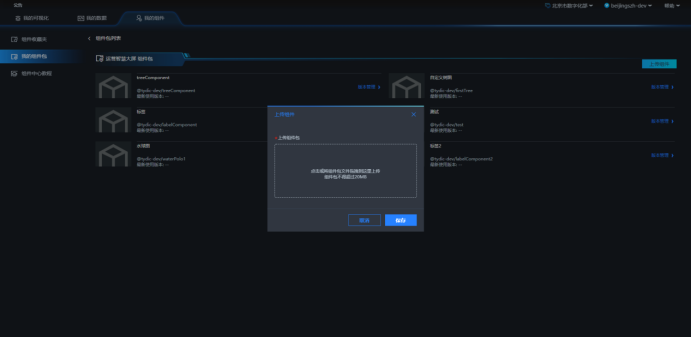

将打包好的压缩包上传到DataV：

我的组件->我的组件包->对应组件包->点击上传组件，将压缩包拖入，点击保存



自定义组件在组件列表中我的组件进行查看

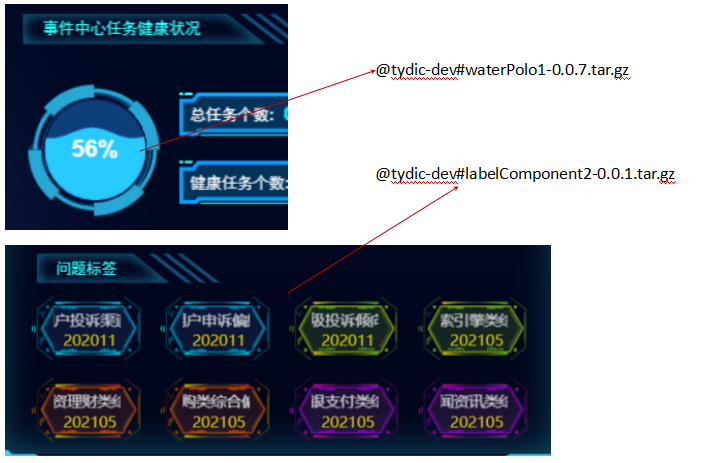

注：数据服务质量监控系统大屏，用到2个自定义组件，分别是水球图以及标签，组件代码见文件夹内

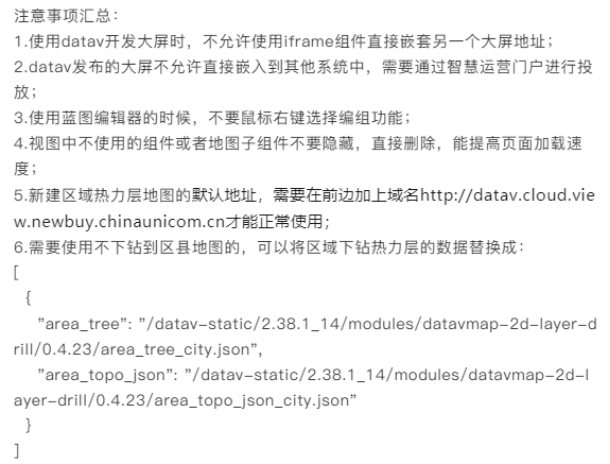

四、注意事项



[

  {

    "area_tree": "/datav-static/2.38.1_14/modules/datavmap-2d-layer-drill/0.4.23/area_tree_city.json",

    "area_topo_json": "/datav-static/2.38.1_14/modules/datavmap-2d-layer-drill/0.4.23/area_topo_json_city.json"

  }

]
