走进波分 -- 05.波分站点与组网类型

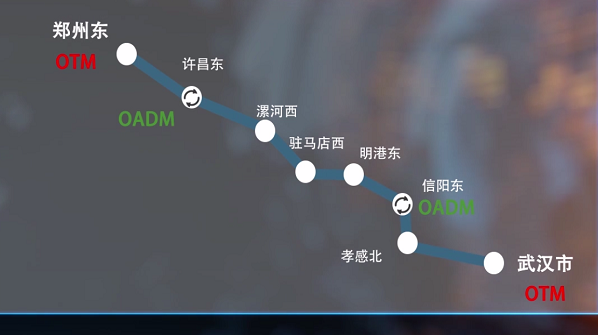

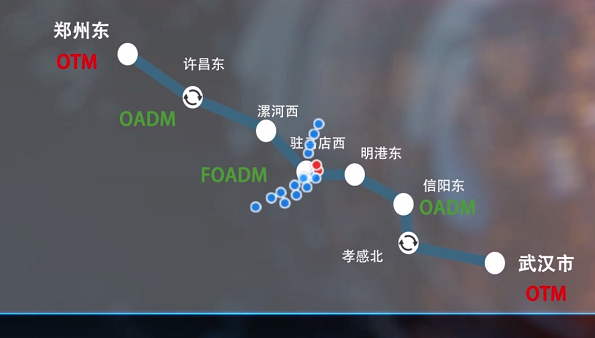

将DWDM链路比作高铁，郑州/武汉两个站点为OTM站，实现所有业务的上下行

中间停靠的站点，如许昌/信阳为OADM站，实现部分业务的上下行

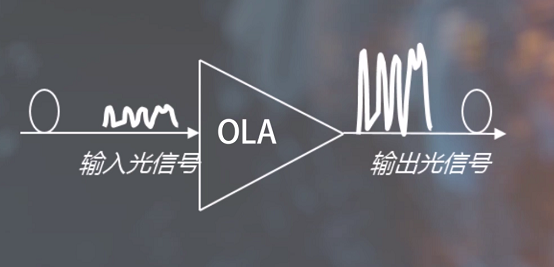

波分信号在光纤中传输，信号强度会变弱，接收端有可能检测不到，因此需要光放大站点OLA。

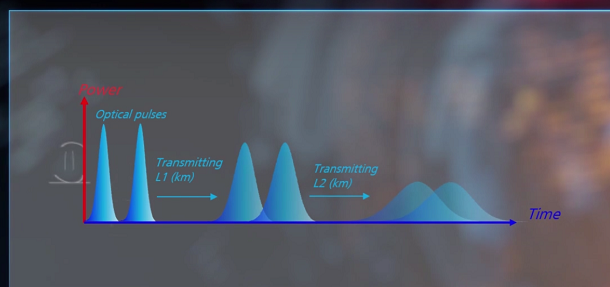

为解决信噪比劣化的问题，需要对信号再生，则需要REG站。

OTM站，Optical Terminal Multiplexer，它仅有一个光方向，光信号到此处全部终结

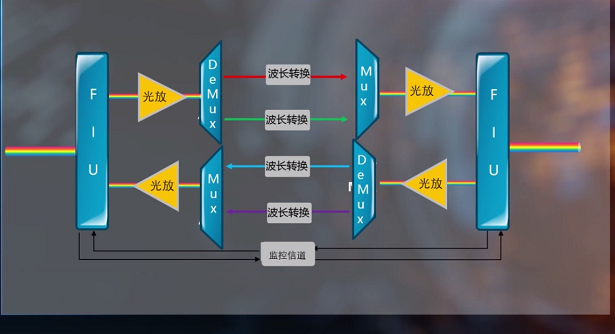

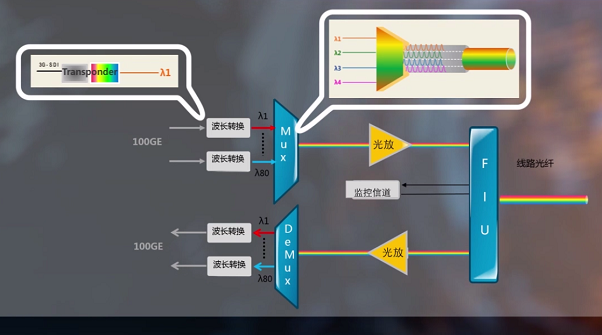

由上图，波分系统由OTM<灰光业务信号转换为彩光信号>，MUX/DeMux<合分波>，光放，监控信道，FIU<业务信号与监控信号分离/合并>五部分构成

OADM相当于两套或多套OTM站点组成，实现多个方向上业务的上下行与串通

OADM又分为FOADM与ROADM，FOADM只能固定上下行指定波长。ROADM可以灵活上下任意波长。

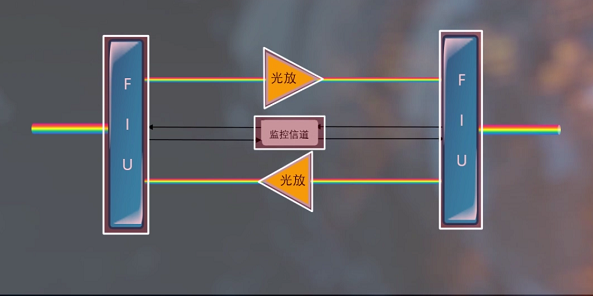

OLA：有FIU，光放，光监控三部分，仅对业务信号放大，FIU完成业务信道与监控信道的分离/合并

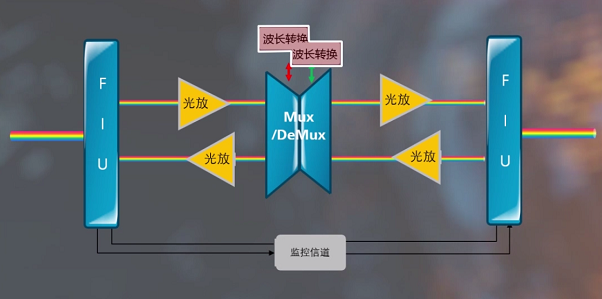

REG：类似于OLA，只是中间增加了3R，同样监控信道不参与放大

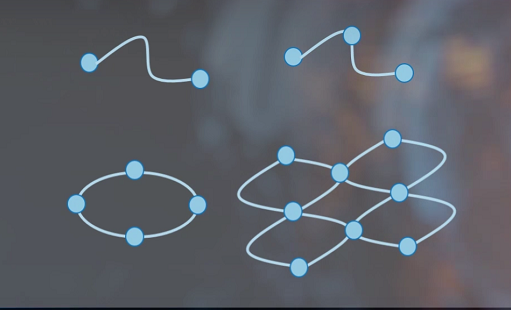

波分组网类型：点到点/链型/环网/网状网

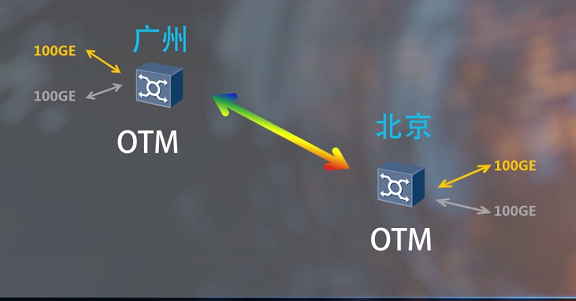

点到点为两点直达，OTM侧终结所有信号，中间没有上下行链路，实际应用较少

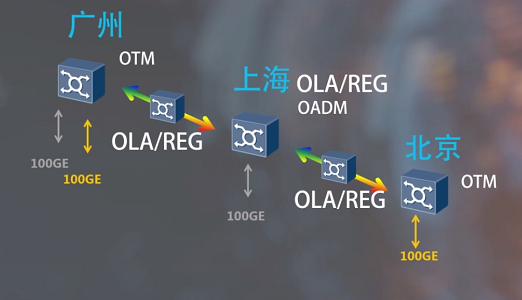

链式组网：中间有OLA/REG或OADM上下路。在光缆质量较好情况下，一般至少80公里设置一个OLA站点。 OLA站点可以改造为REG/OADM站点，由于单链路不可靠，实际应用也较少

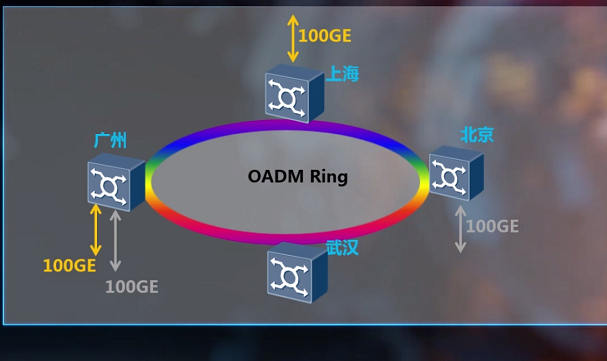

环网组网：较普遍，可以演变为网状网。一东一西，增加了一条冗余路径；通常工作路由是光功率/性能最优的链路，一旦主路由故障，环网能够迅速到换到保护路由上，而且倒换时间一般小于50ms，对业务无损伤

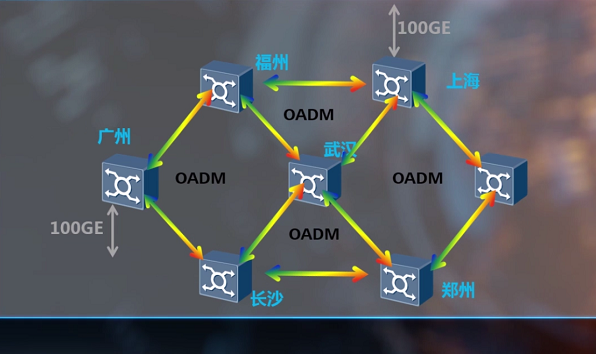

网状网：组网复杂，需要根据光功率，业务需求，OSNR等多因素，透过专用工具设计。
