【CubeMX】使用CubeMX创建KEIL工程

之前一直使用的是STM32F103xx以及STM32F407xx这两个系列的单片机，有很多代码可以复用，所以习惯复制工程稍作修改开发。这次使用了一款高性价比的F405系列的单片机，决定使用CubeMX完成初始化代码的配置。

目录

1 打开CubeMX新建一个工程

2 选择工程所使用的芯片

3 设置好工程的相关参数

4 时钟配置

5 外设设置

6 生成代码

1 打开CubeMX新建一个工程

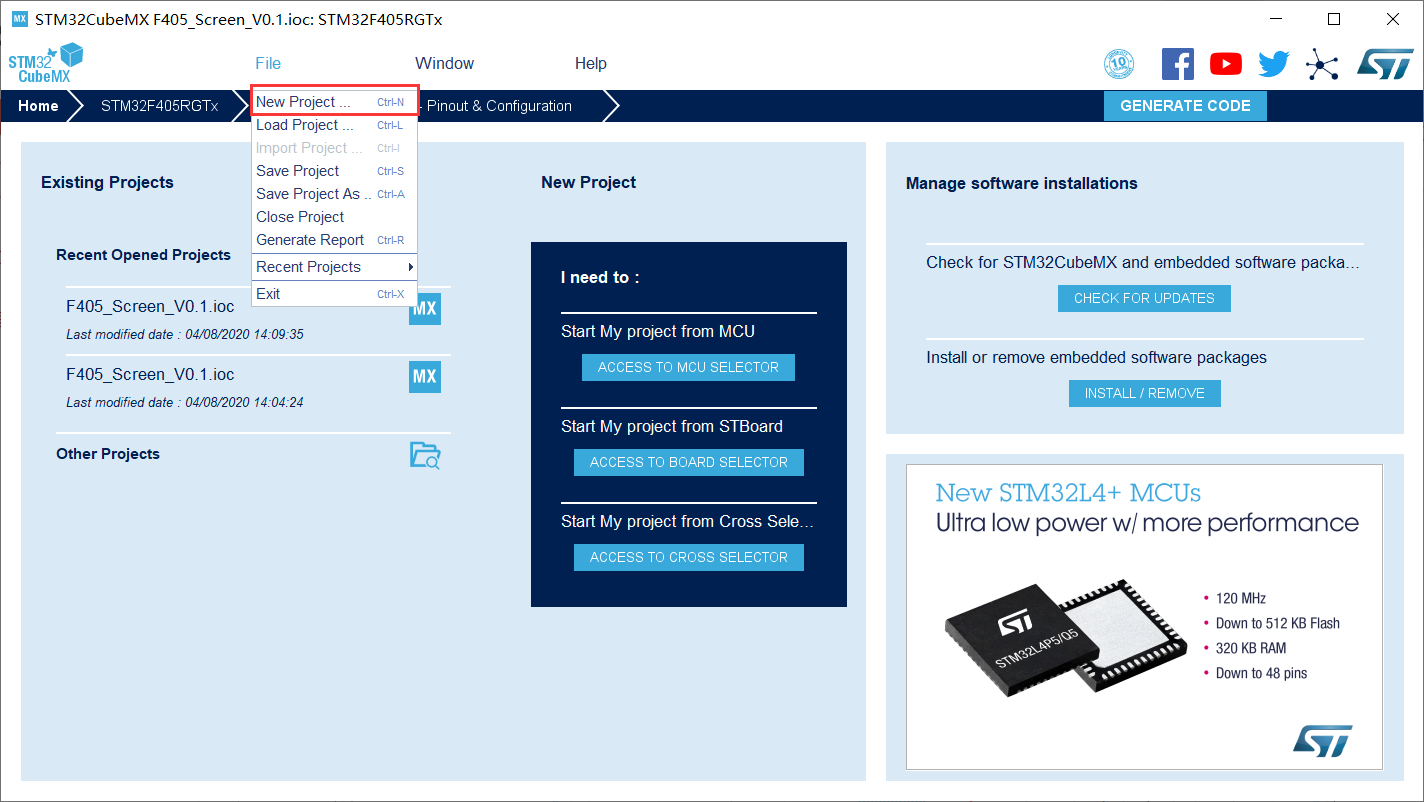

File -> NewProject,也可以使用快捷键 Ctrl+N

2 选择工程所使用的芯片

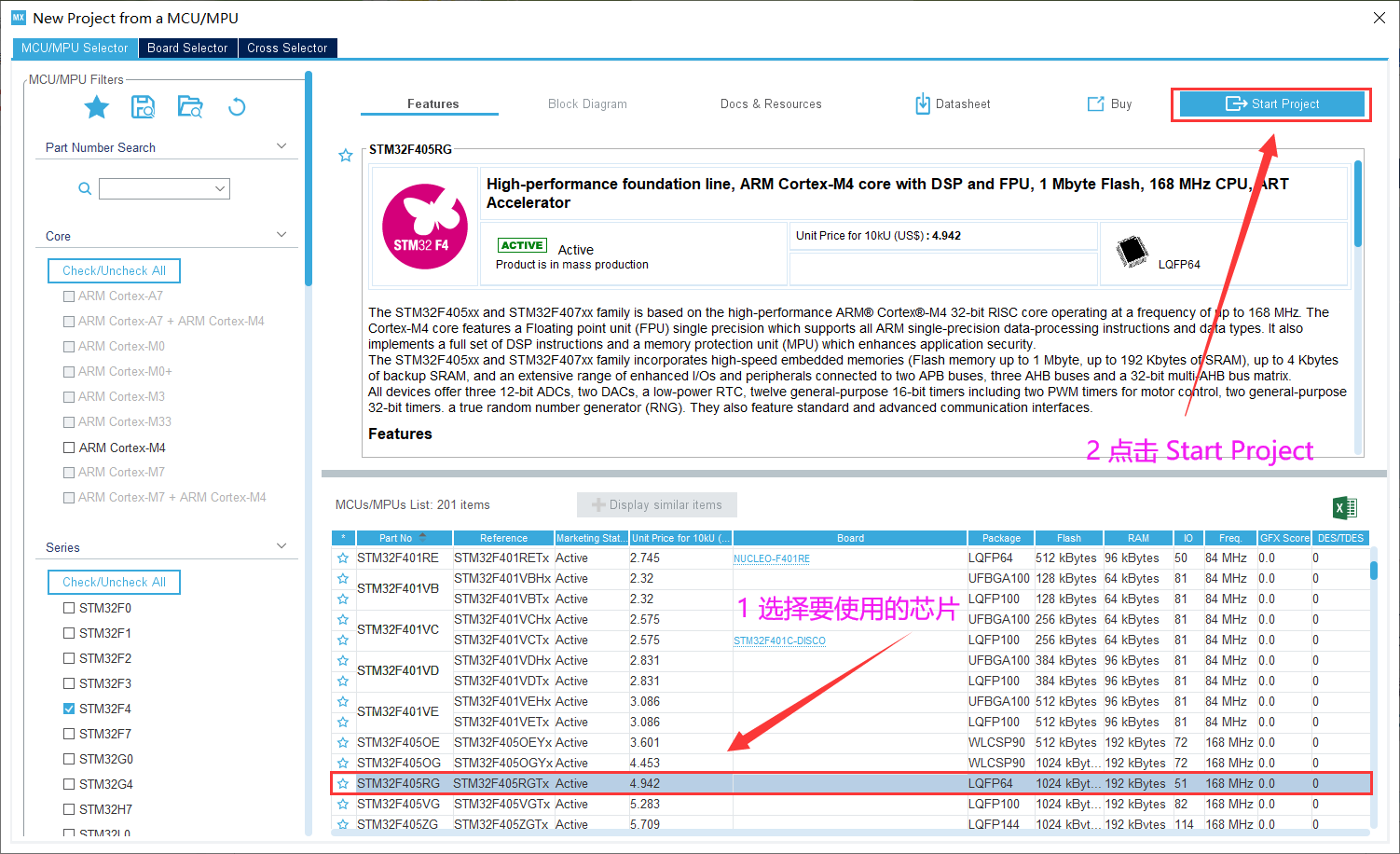

选中要使用的芯片型号(在详情中可以看到这款芯片的介绍)，点击 Start Project 开始部署工程，在这里我选择了F405RGTx.

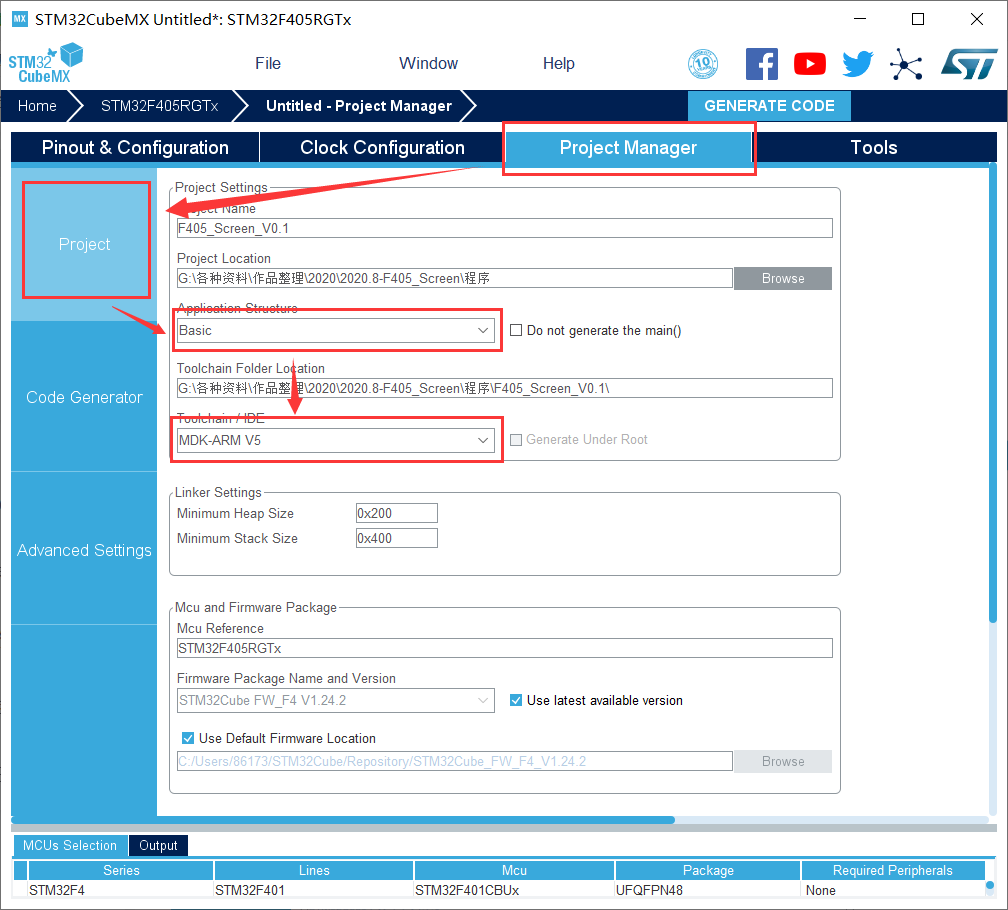

3 设置好工程的相关参数

这里请注意：工程的地址不要包含中文，否则无法成功生成！

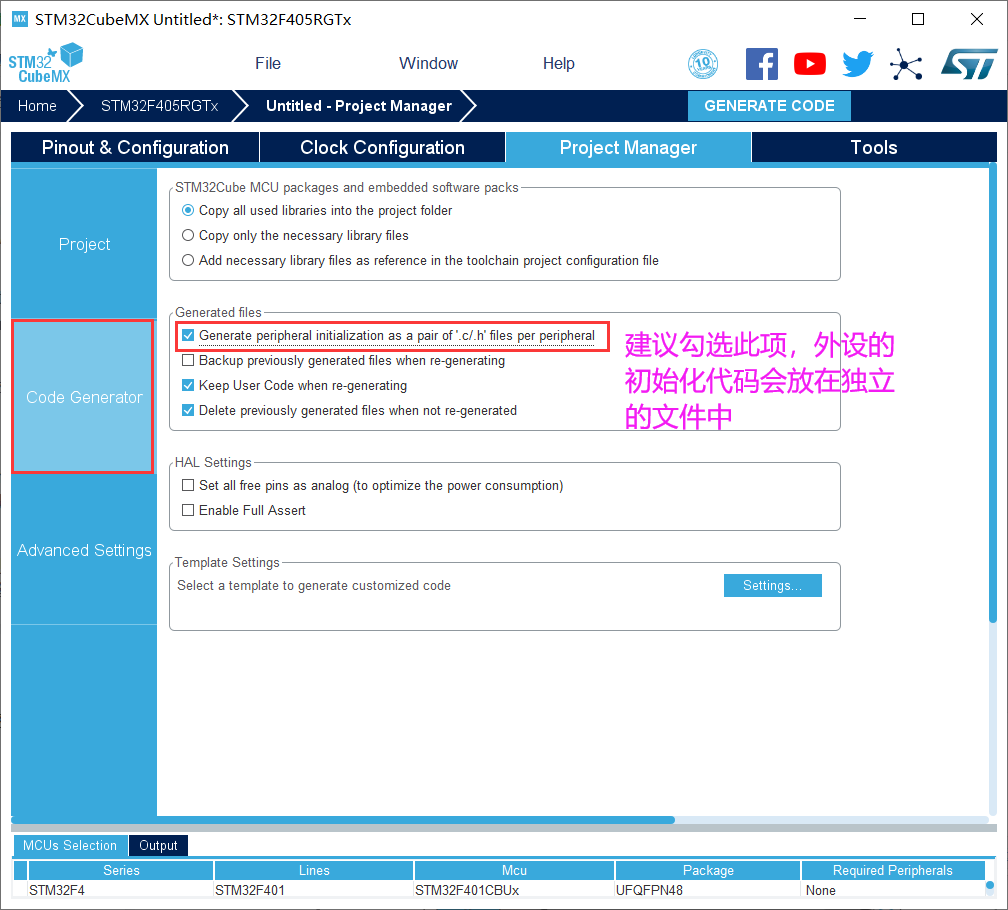

在代码生成器中选择如图选项，这种风格的工程有主意后期开发和调试。

4 时钟配置

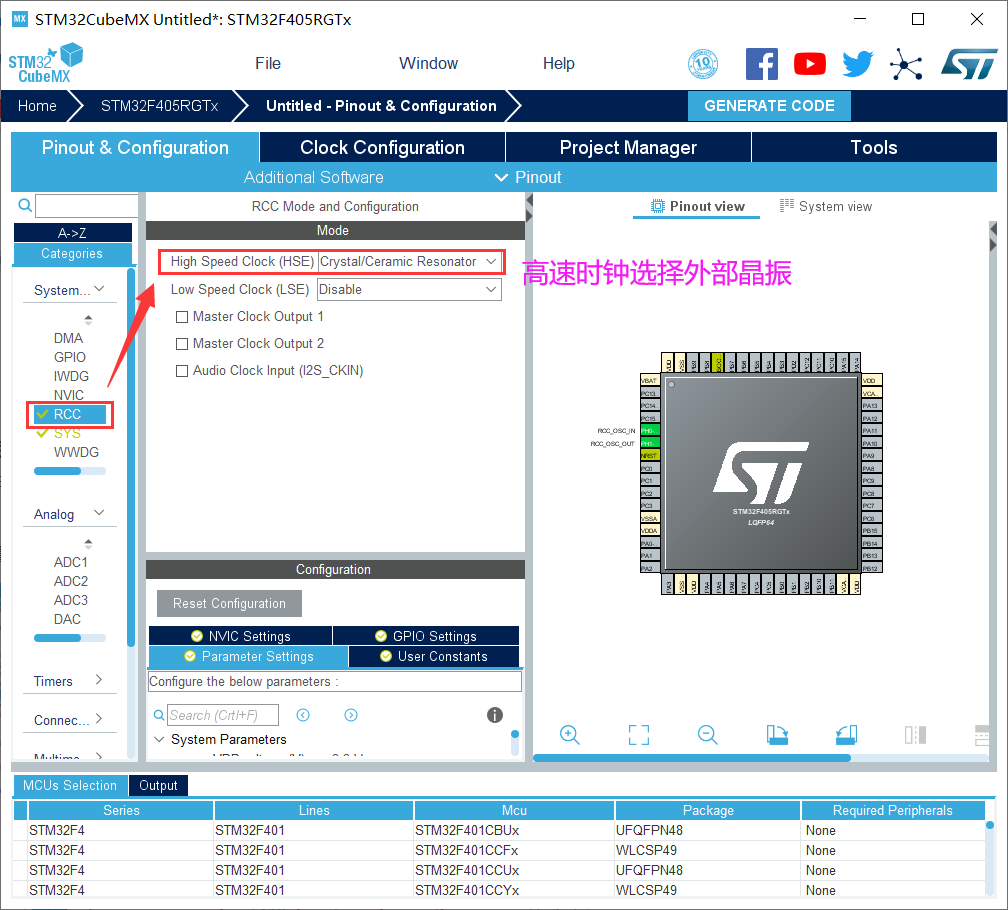

一般我们的硬件方案都是使用外部晶振做高速时钟源的，首先在RCC中设置HSE,设置为外部石英晶体振荡器。

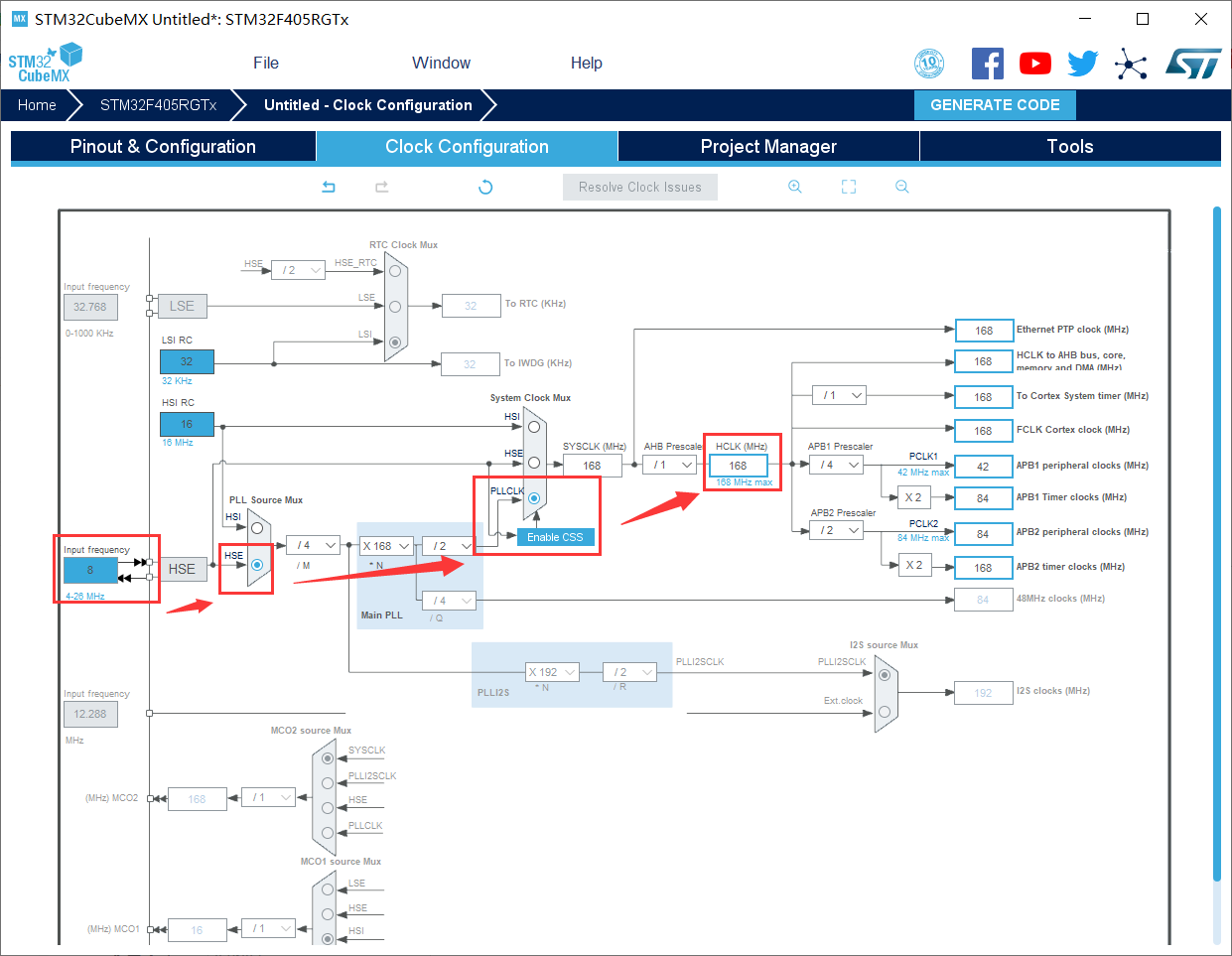

接下来完成时钟树的配置，先设置好晶振的频率，后面可以直接编辑HCLK,回车就可以自动计算锁相环倍频数值和分频数值了。

5 外设设置

本工程使用了3个串口和一个SPI以及若干GPIO，下面介绍配置过程

(1)配置串口，这里用了重映射的位置，需要手动在芯片图 Pinout View 上设置

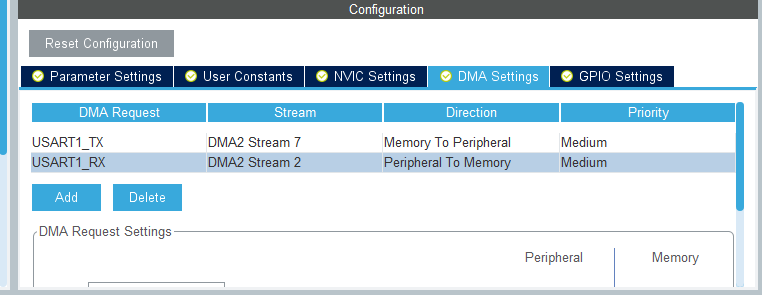

习惯使用DMA发送节省资源，在这把DMA的串口收发都设置了。

SPI的配置也类似，不做介绍了。

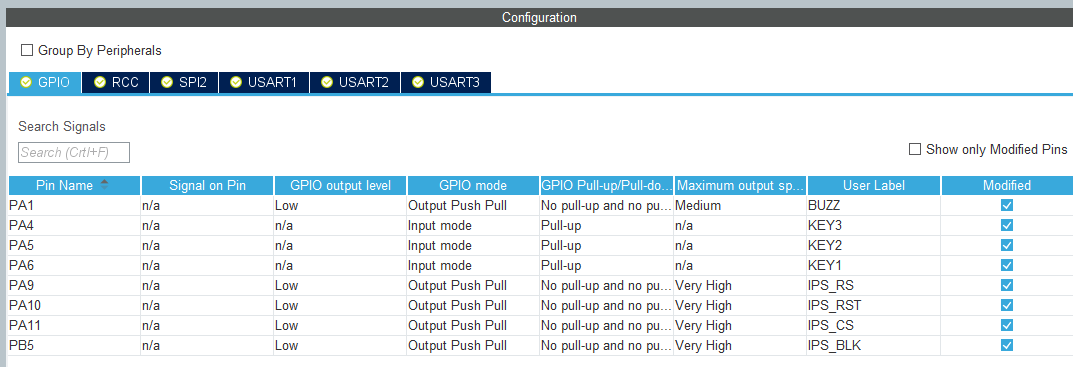

下面是GPIO的设置，选中一个引脚就可以对其设置。

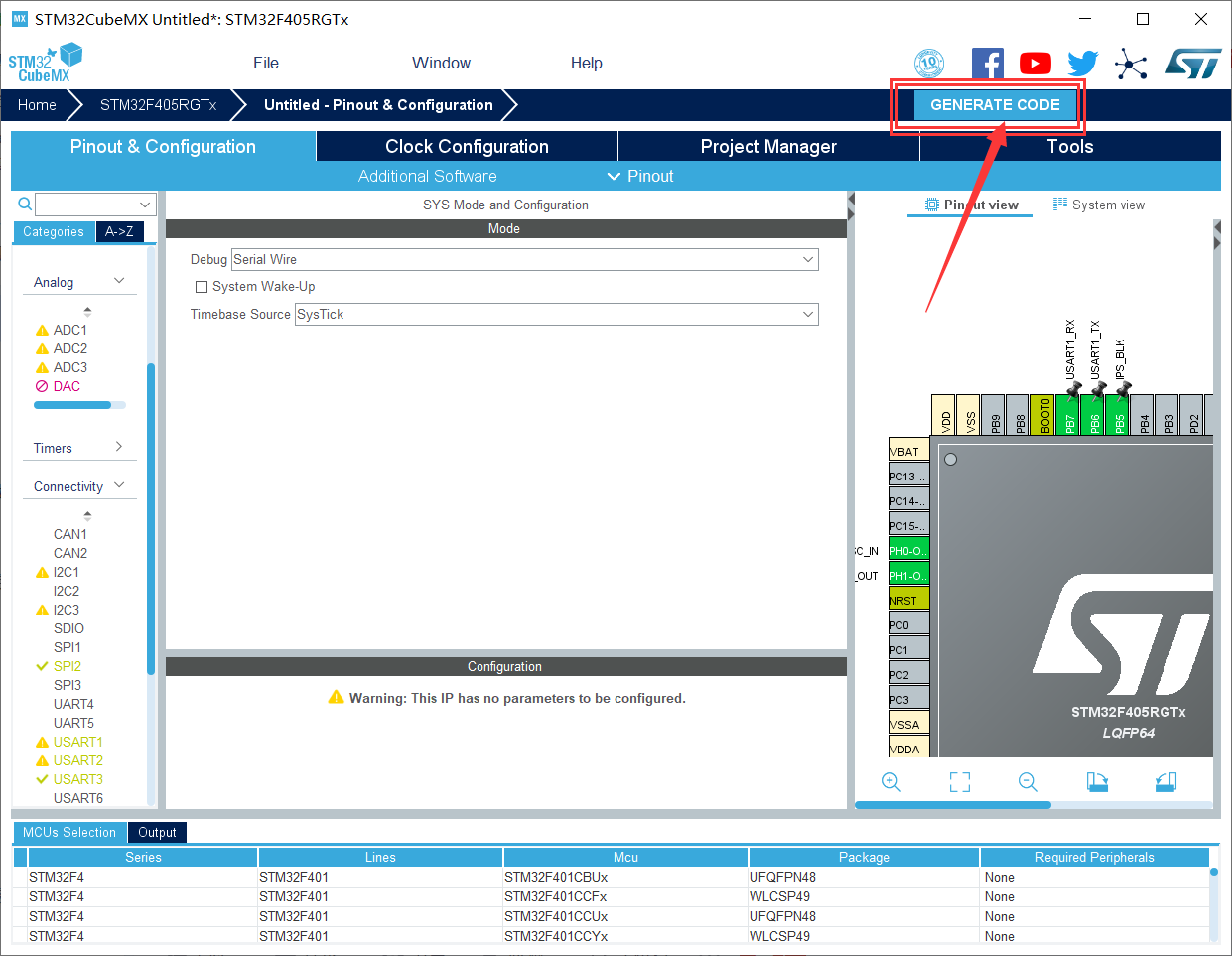

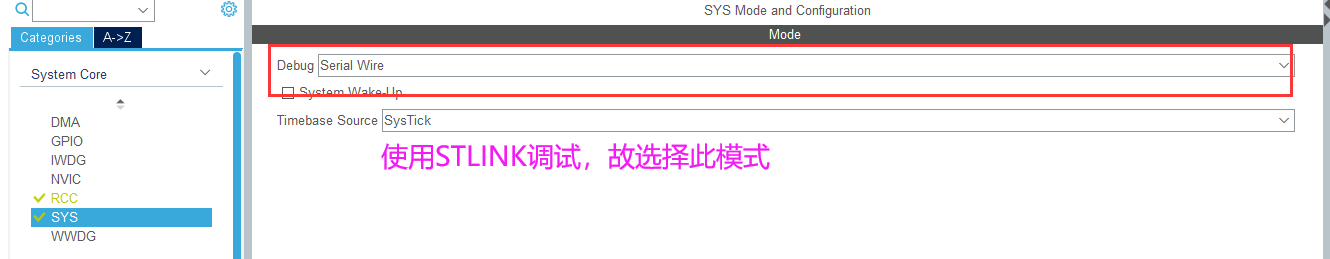

最后别忘了，作为一个调试工程，千万别忘了打开DEBUG,否则下完芯片就锁了！

6 生成代码

完成以上操作后，就可以生成代码了。

代码生成成功后可以在MDK-ARM文件夹中启动工程。

在工程生成中遇到问题，可以在评论区留言。

如果本博文对您有帮助，给个赞吧！
