概述
AD中用字体添加图标：
在画完板子后使用字体图标来添加一些简单的标识，可以创建包含图形作为字形（字体中的一个字符）的自定义 TrueType 字体，然后在使用该字体的 PCB 板上放置一个字符串。除了易于使用之外，这种方法的另一个巨大优势是如果字体字形是从矢量图形图像创建的，那么它们可以被准确地缩放。
PCB 设计中使用的许多标准符号的字体 - 包括：无铅、回收、静电敏感、Earth、C-Tick、UL、CE、FCC 等 - 由 Altium 设计领域的领先专家之一创建设计软件 - Mooretronics 的 Darren Moore。该字体可在此处下载: Mooretronics（日期为 2015 年 6 月），您还可以查看相关论坛主题，在最新帖子中获取更多最新版本。

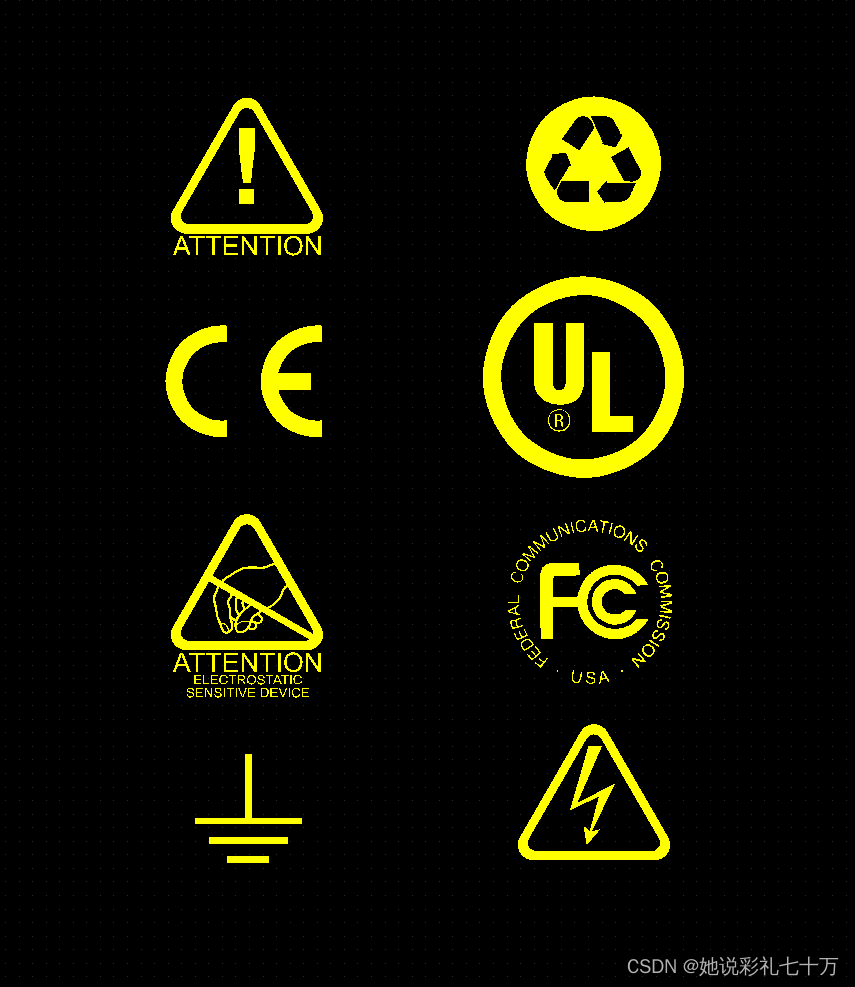

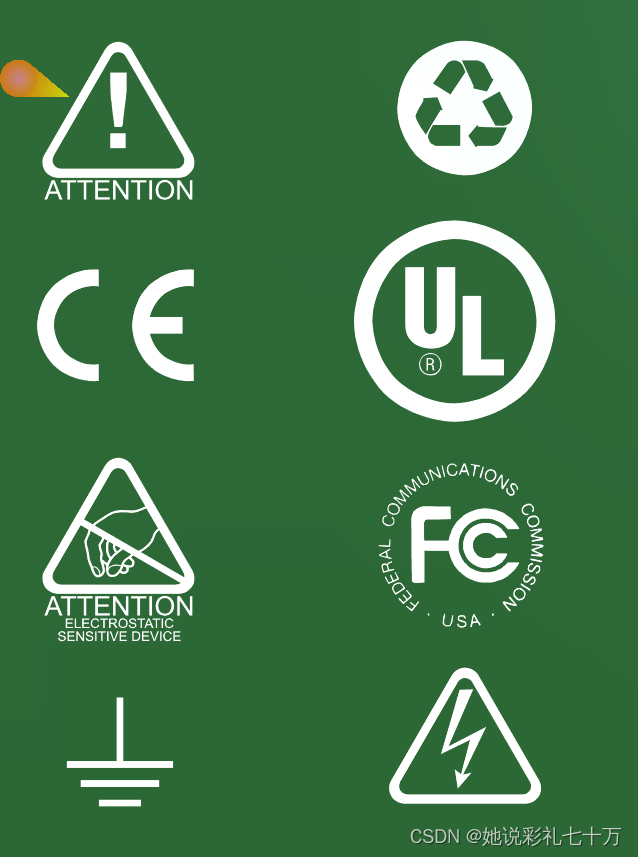

效果如下
使用方法：

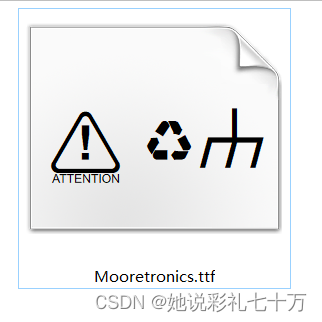

下载Mooretronics，打开直接安装：
重启AD软件,不重启可能会找不到字体；

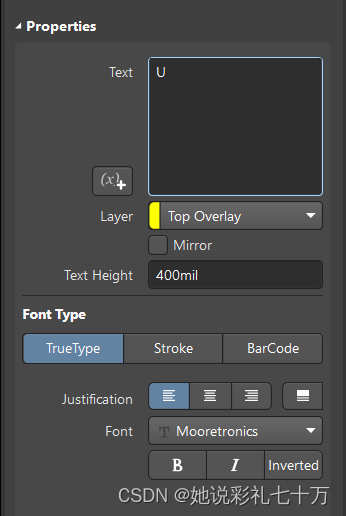

打开AD，在Top Overlay层添加丝印，并设置丝印：
选择TureType,在Font下拉中选择字体Mooretronics字体；

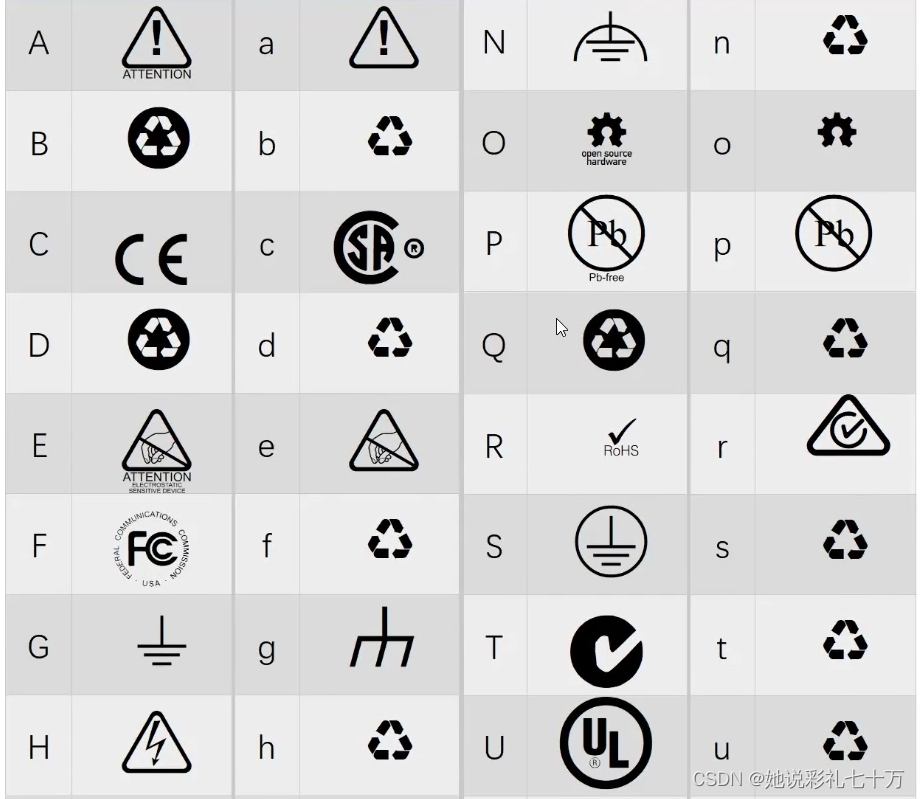

最后在Text中输入指定的字母即可得到字体丝印图标。
如果想要修改大小只需要修改Text Hight的大小即可！
