目录

目录

1.原理图的建立

2.PCB图的建立

3.原理图库建立

4.PCB库制作

1.原理图的建立

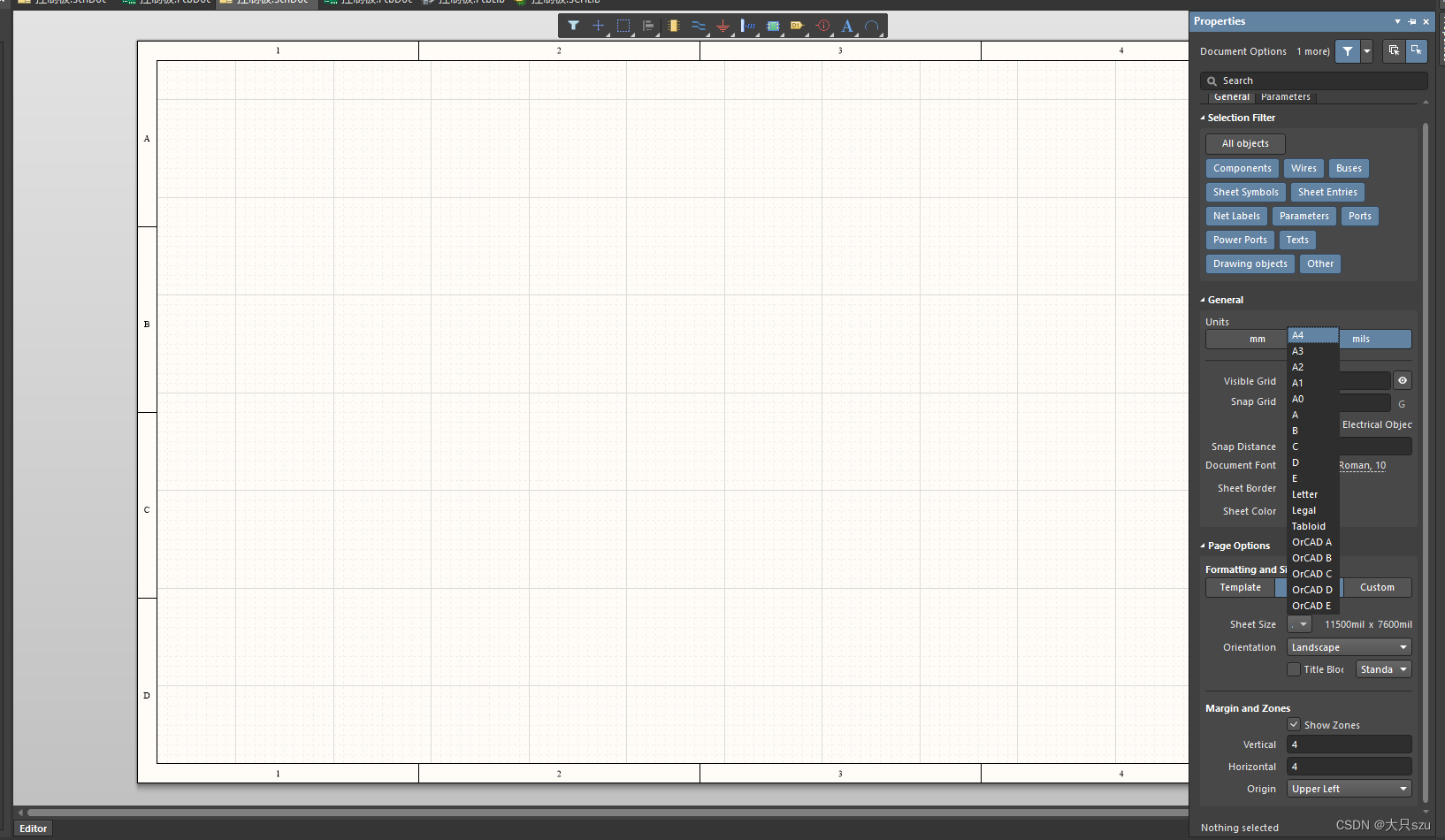

打开Properties就能设置原理图的大小，和去掉右下角的Title Block

 这里可以去掉网格的可见性

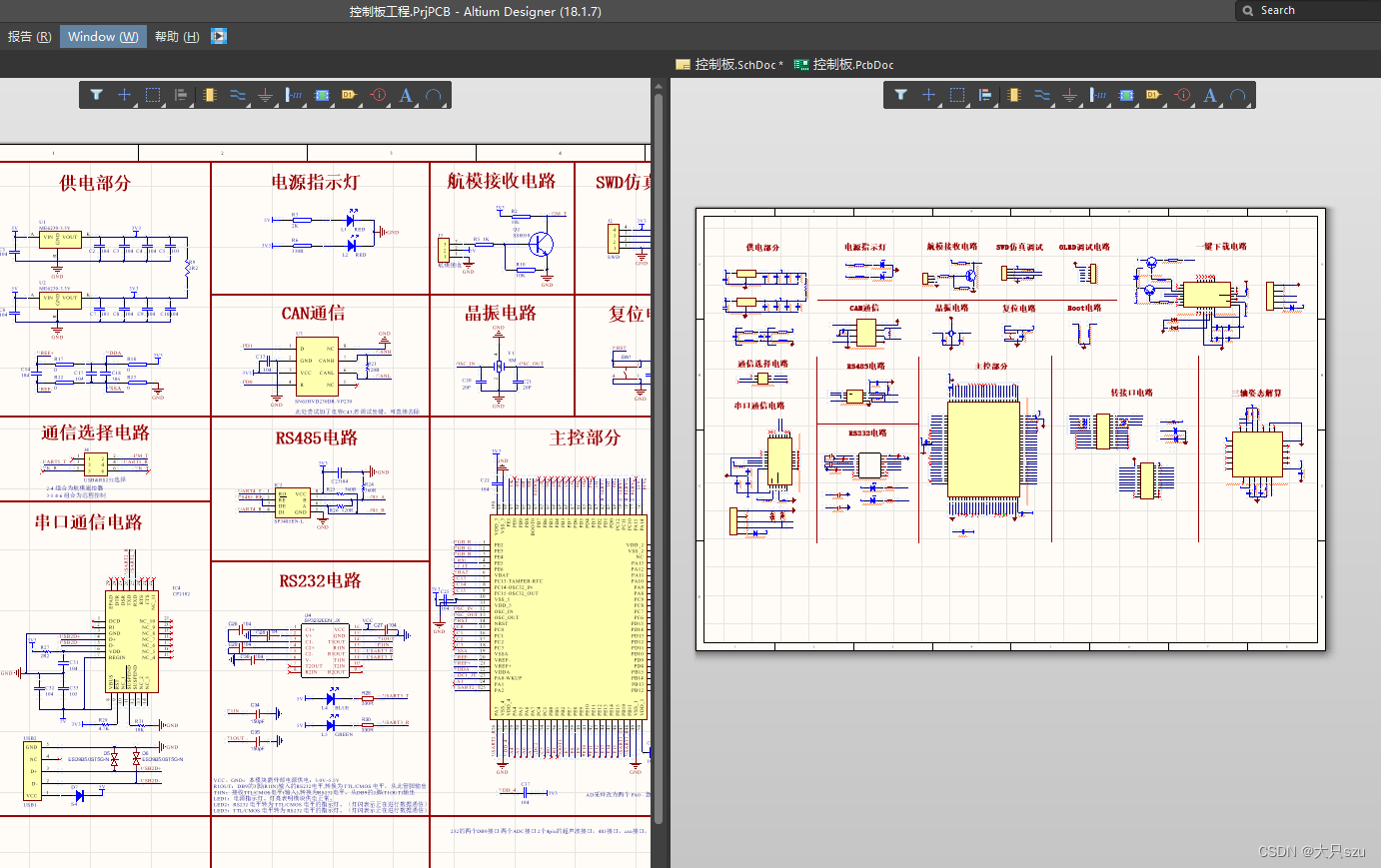

选择window，垂直平铺，便于查看原有原理图

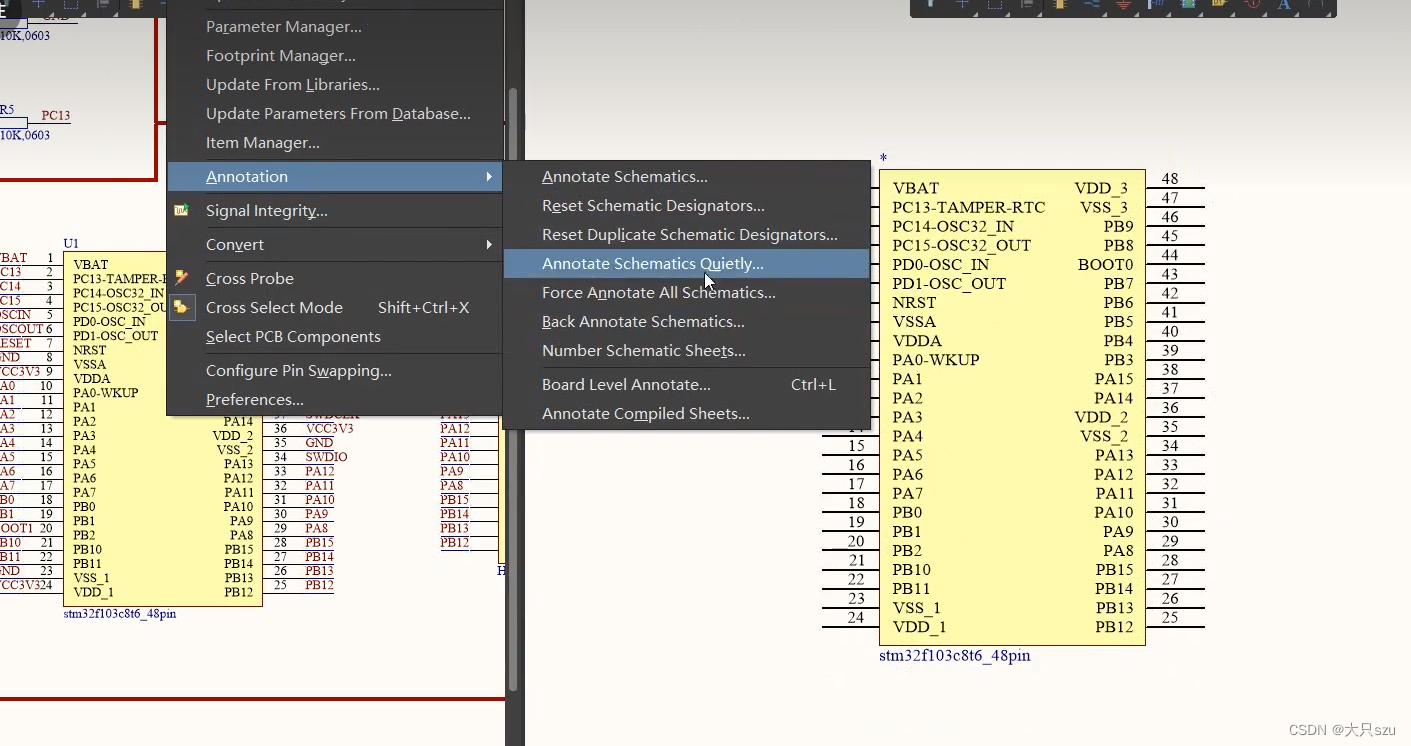

 给原理图所有标号重命名

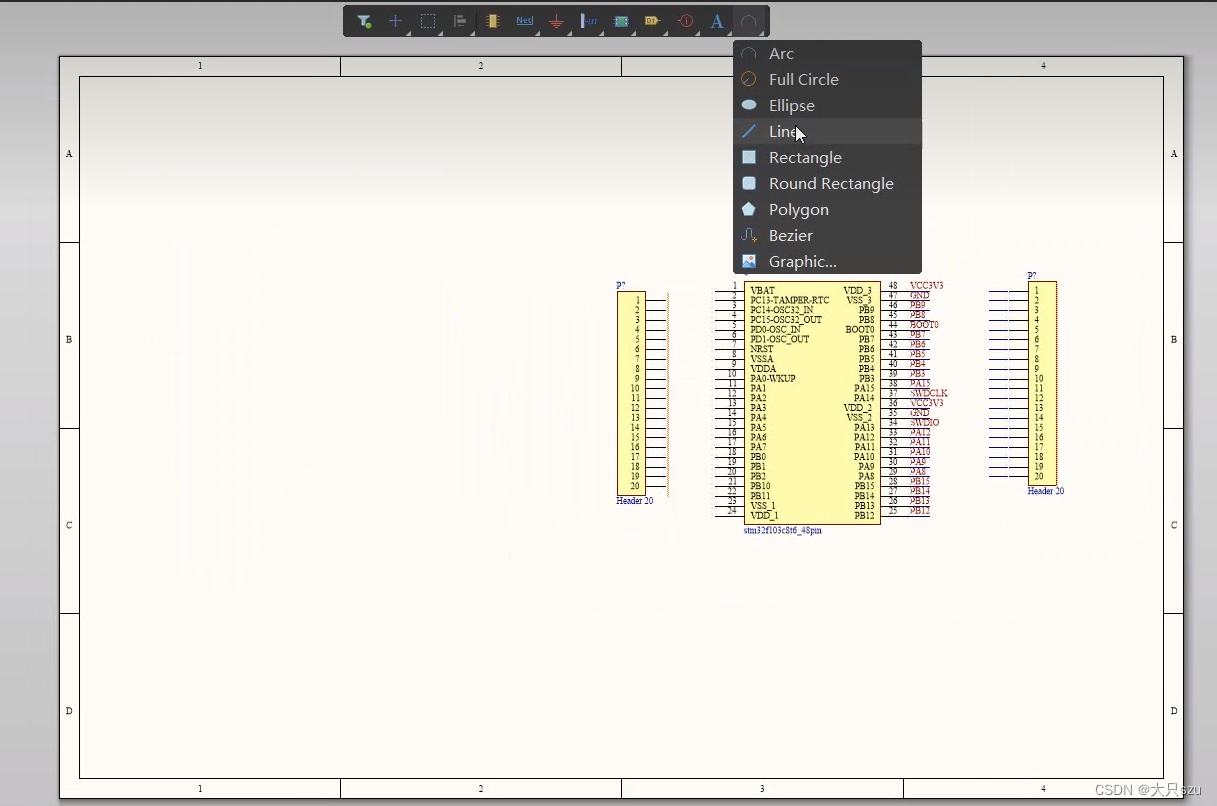

放置线

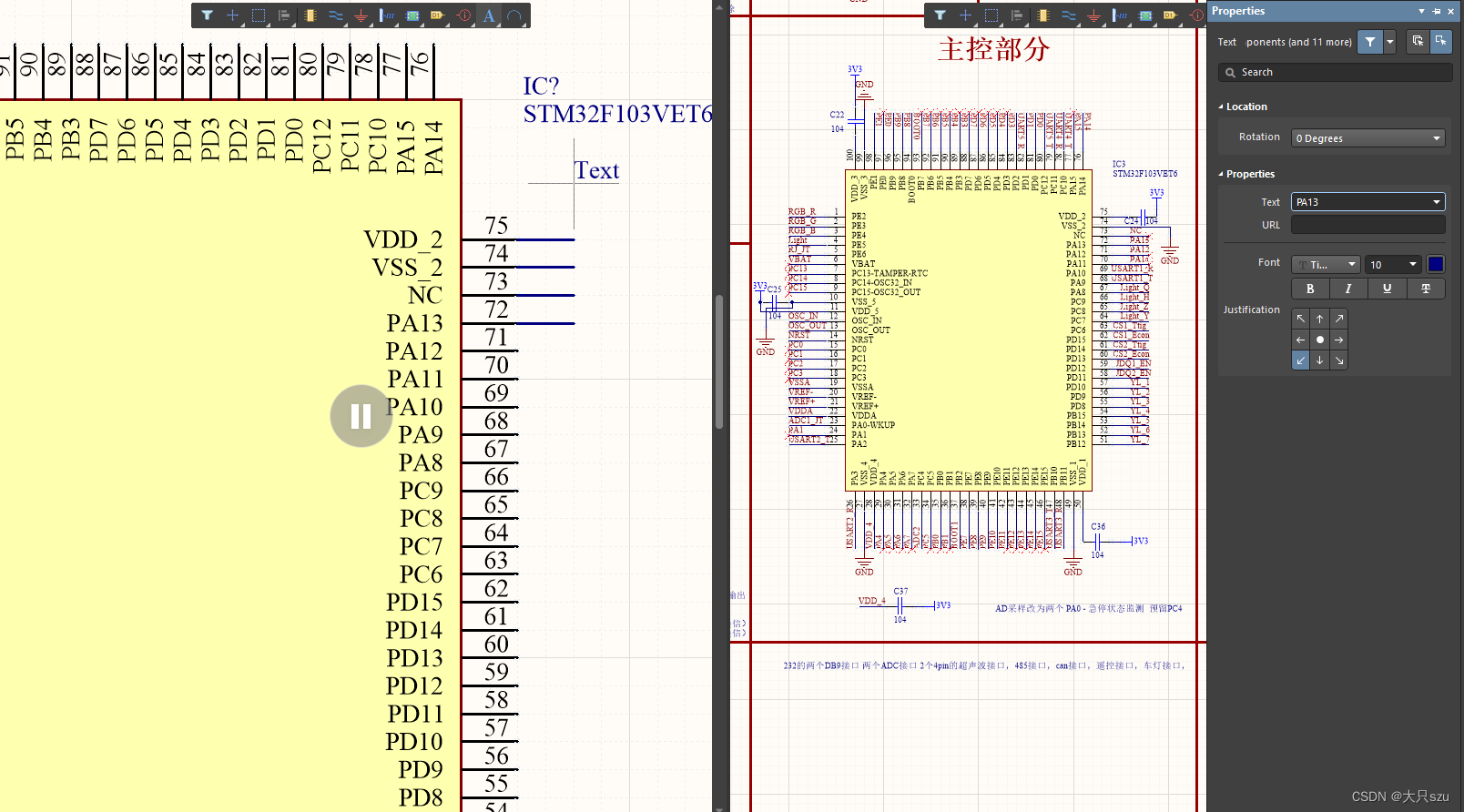

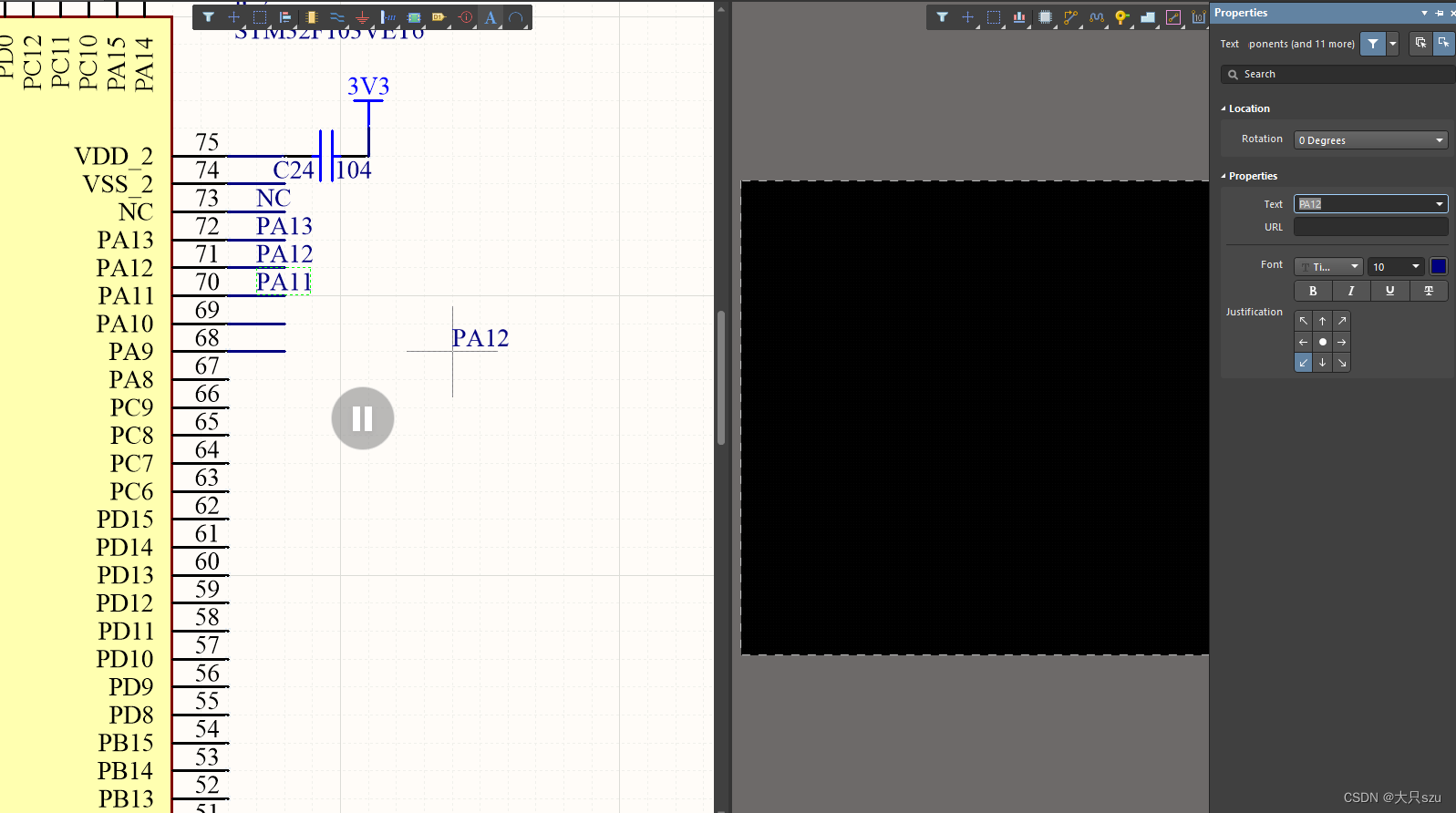

 选择右上角A，然后英文输入法下按Tab键就能设置

 给原理图画边界线

 选择Net,能够给每部分功能打标签

2.PCB图的建立

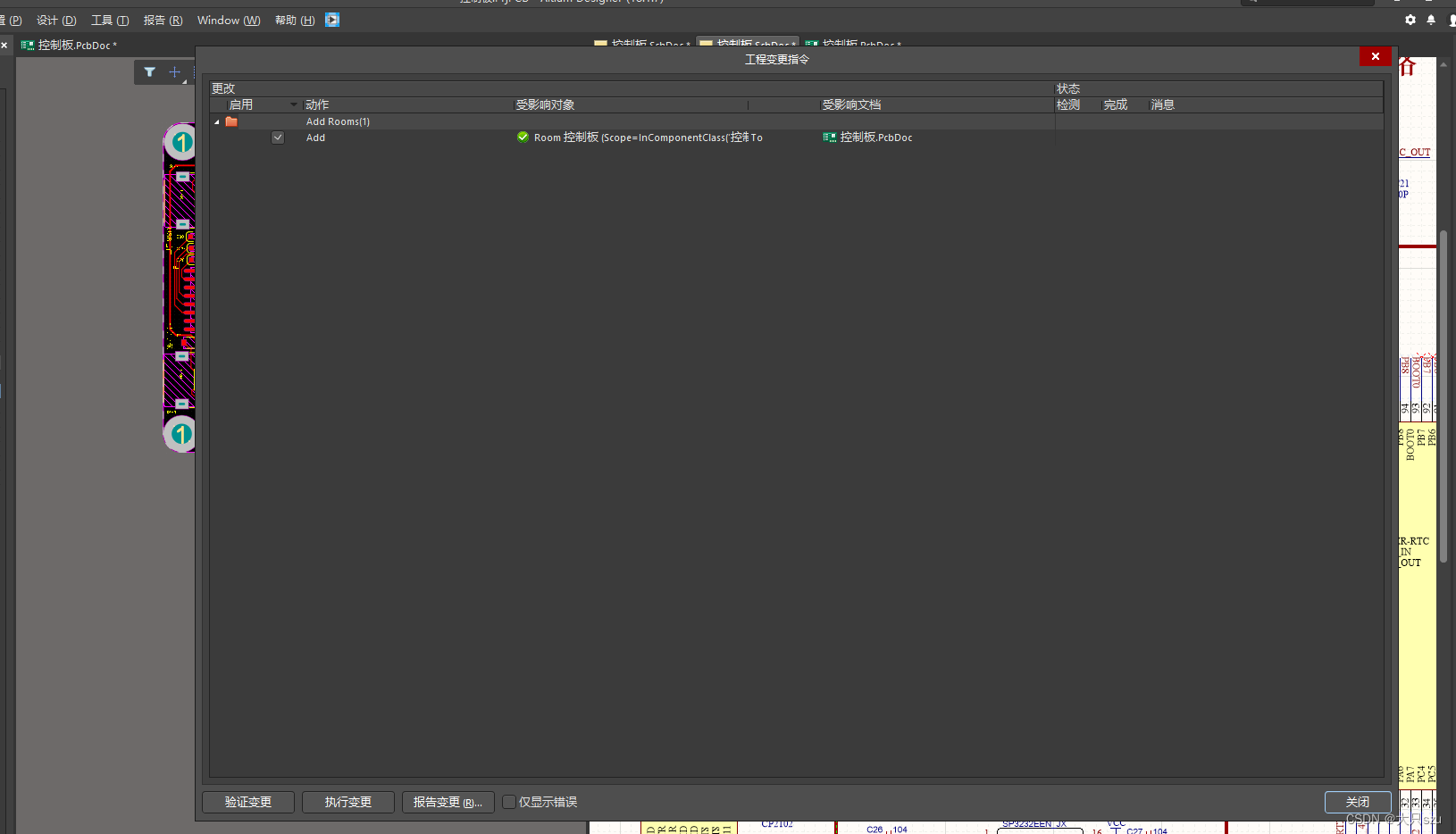

选择验证变更，执行变更

然后建立了原理图和PCB图的联系

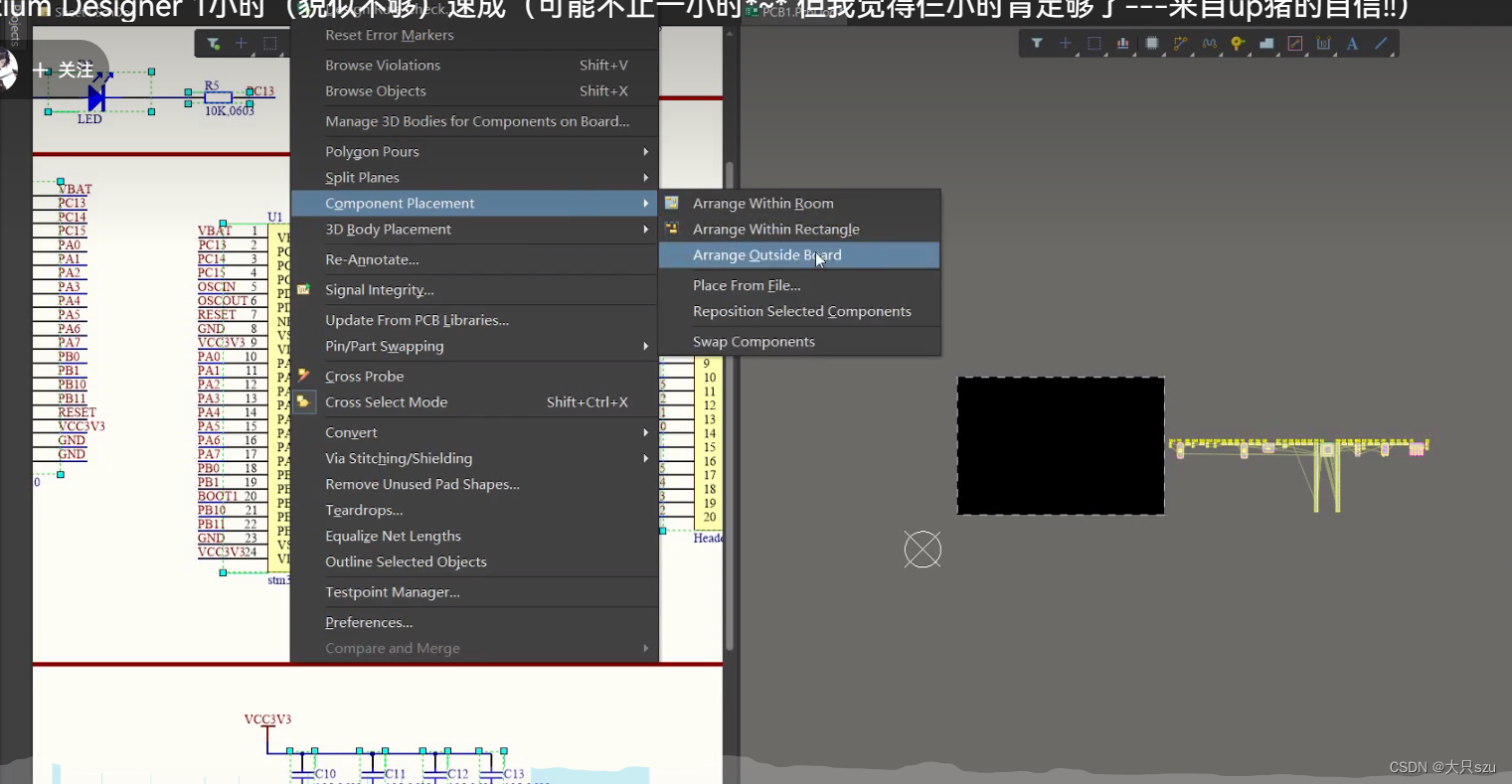

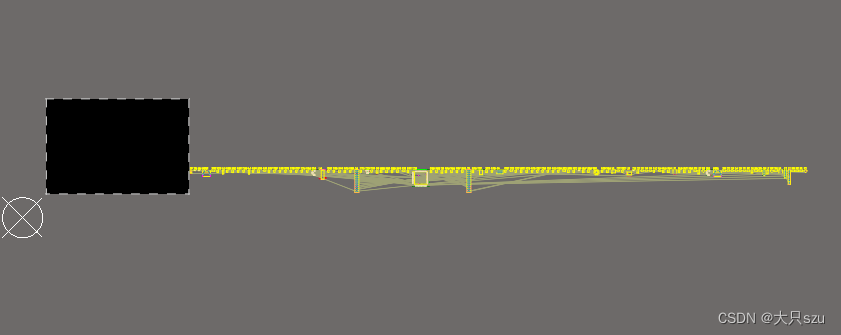

 把元器件放置在板子的周围

3.原理图库建立

由于AD中原理图库的器件很少，使用在使用时需要我们手动添加原理图库

本文主要通过使用立创EDA来添加的

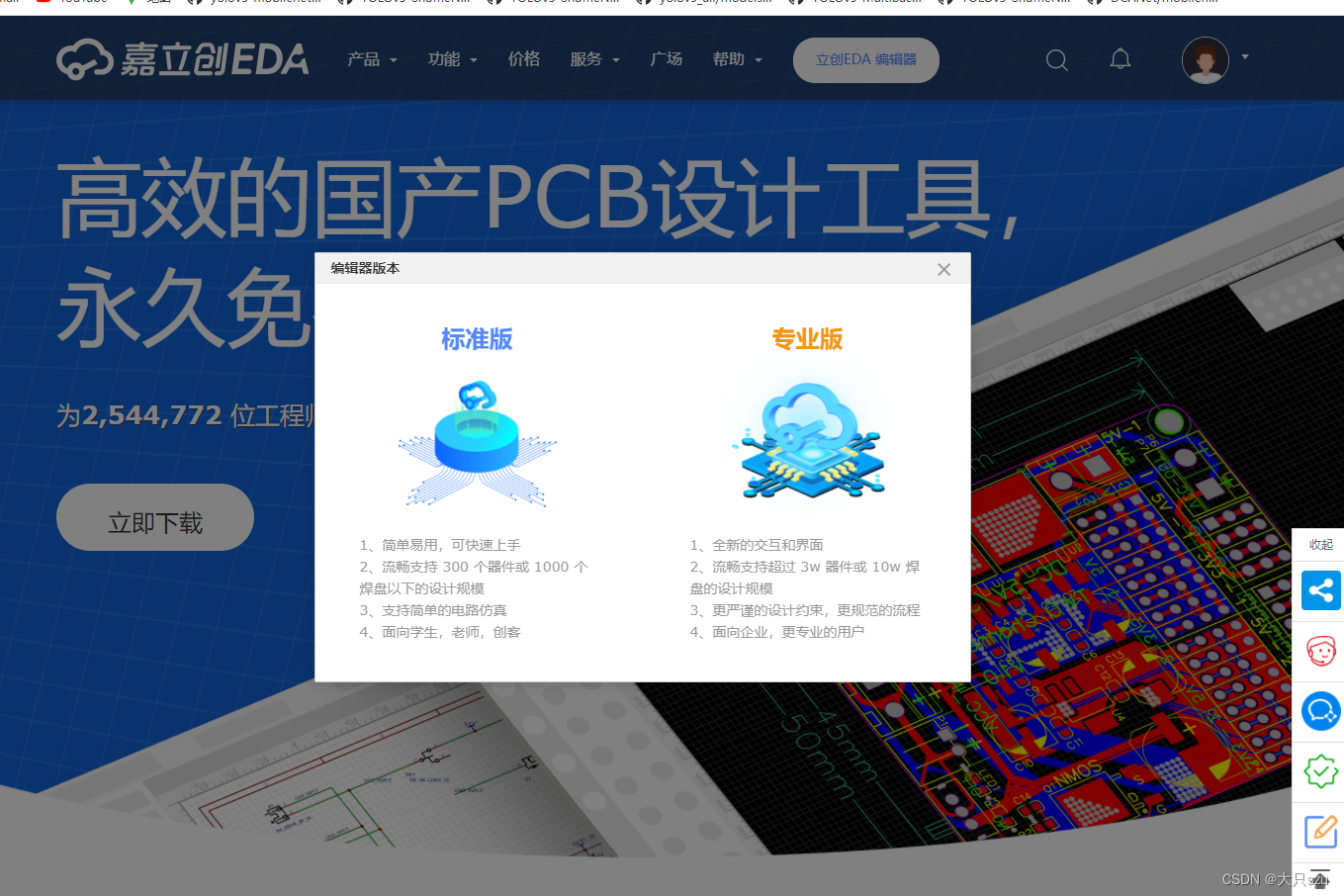

1.1首先打开立创EDA来找到我们需要的器件

以STC89C52-35I-LQFP44器件举例：

在下图的最右侧我们可以看到器件的原理图与pcb图

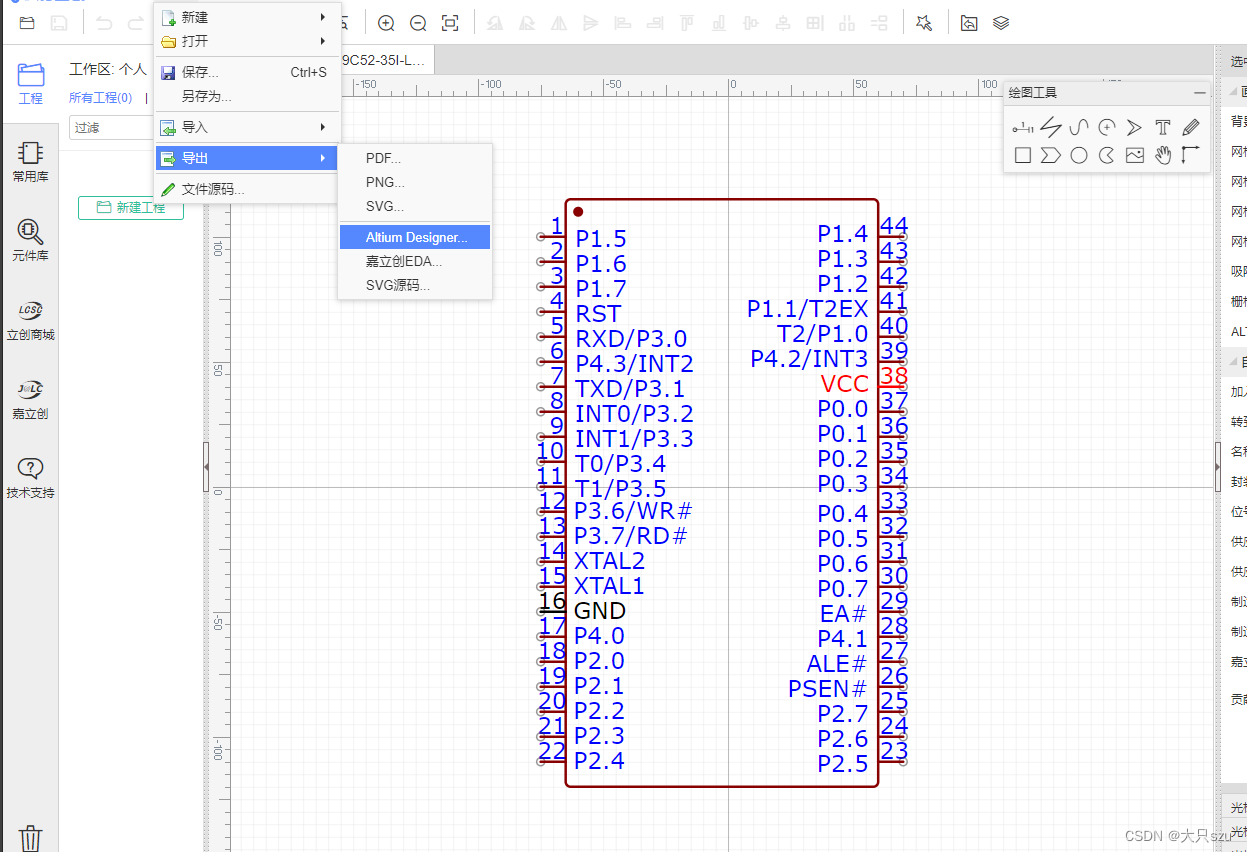

接着使用AD格式导出，并使用Altium designer打开

建立元器件库

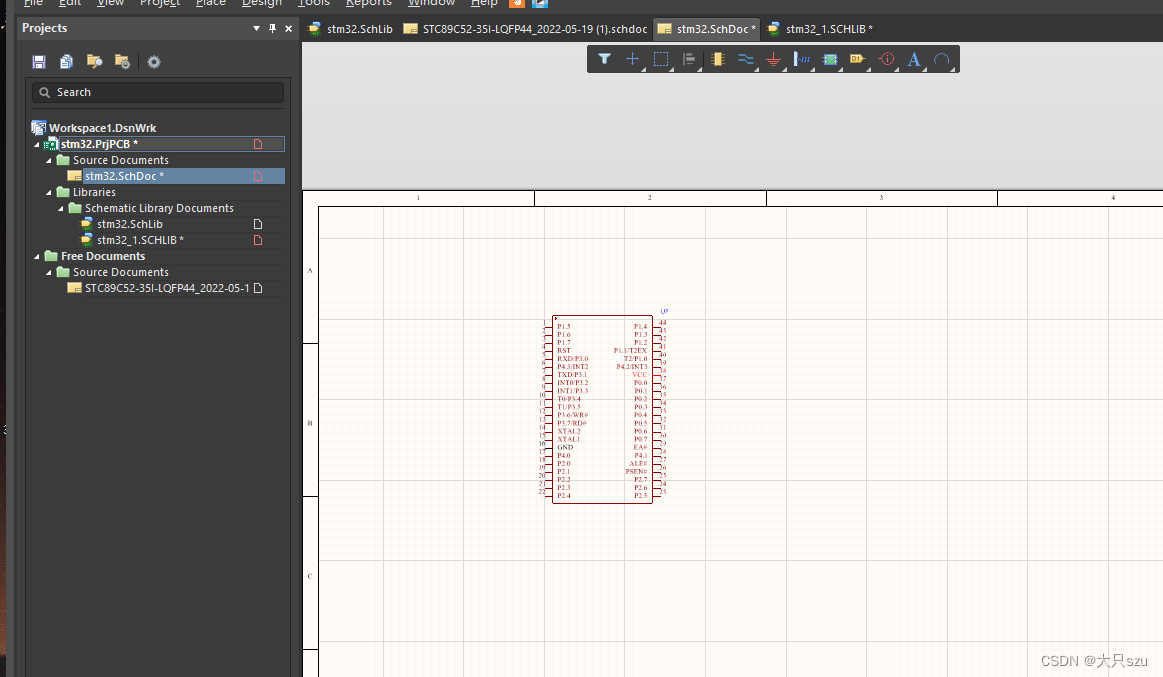

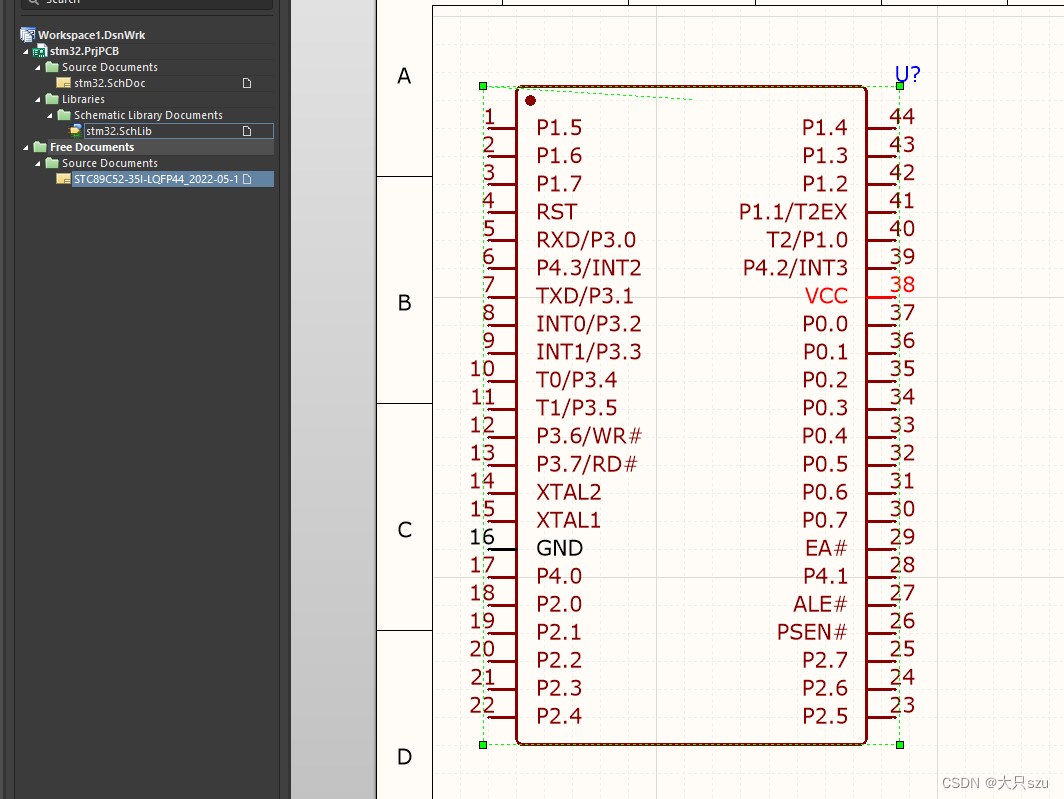

此时无法从导入的文件中简单复制原理图到stm32.SchLib中，那么我们先把原理图复制stm32.SchDoc中

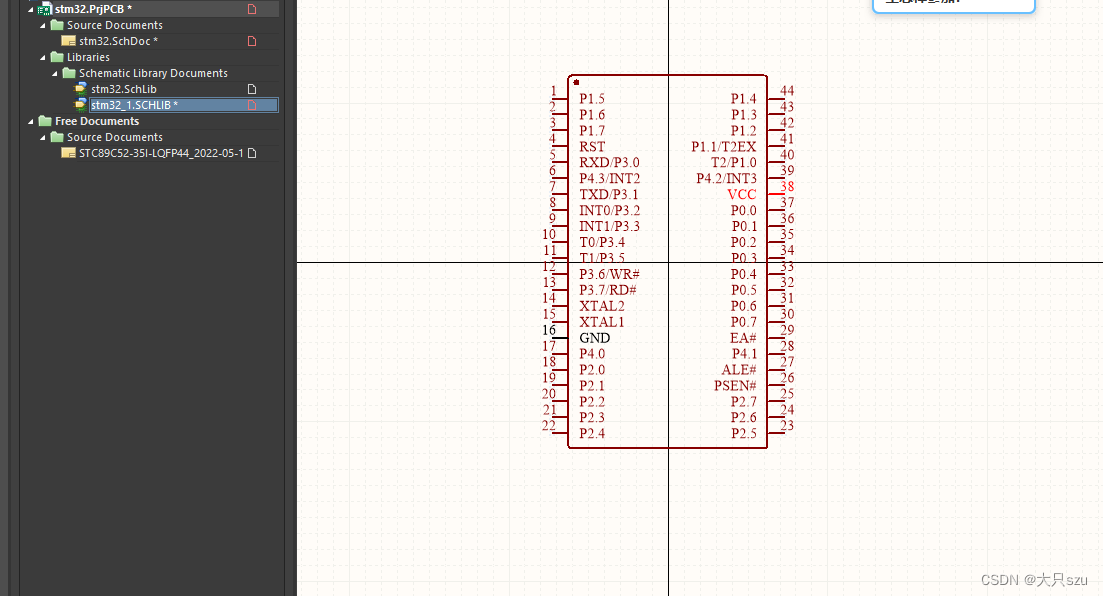

 接着选择Design->Make Schematic Library创建出一个stm32_1.SCHLIB

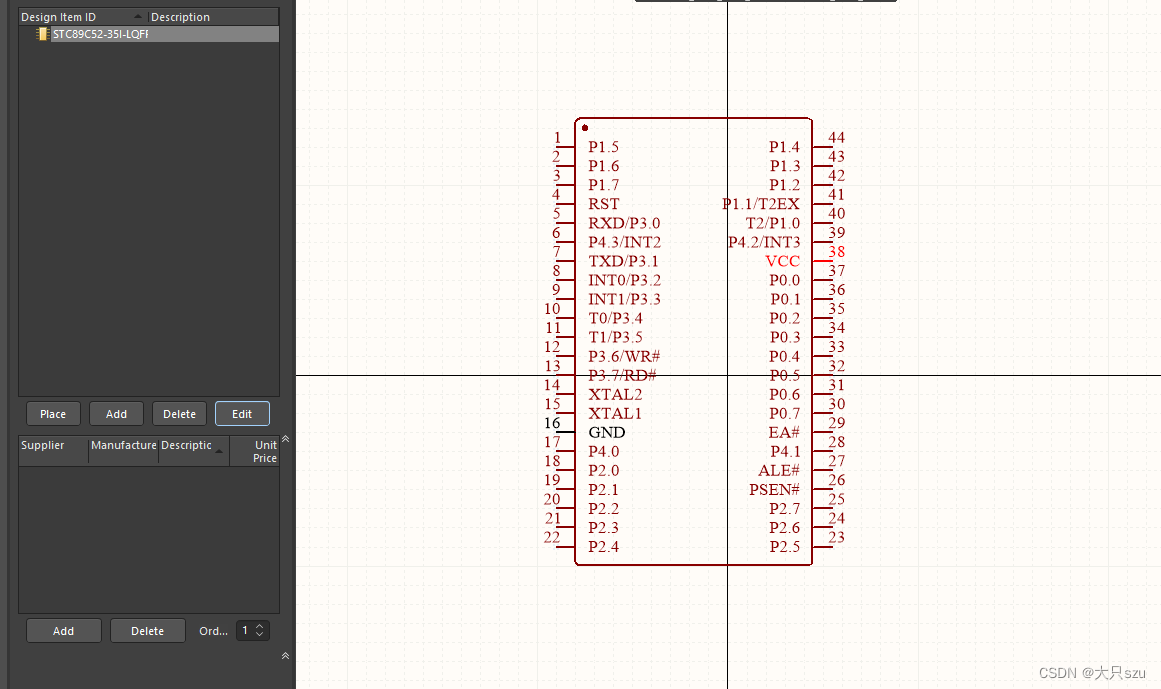

此时就能把原理图复制到stm32.SchLib原理图库中了

此时把该库添加，就能在绘制时使用到

4.PCB库制作

导出封装图

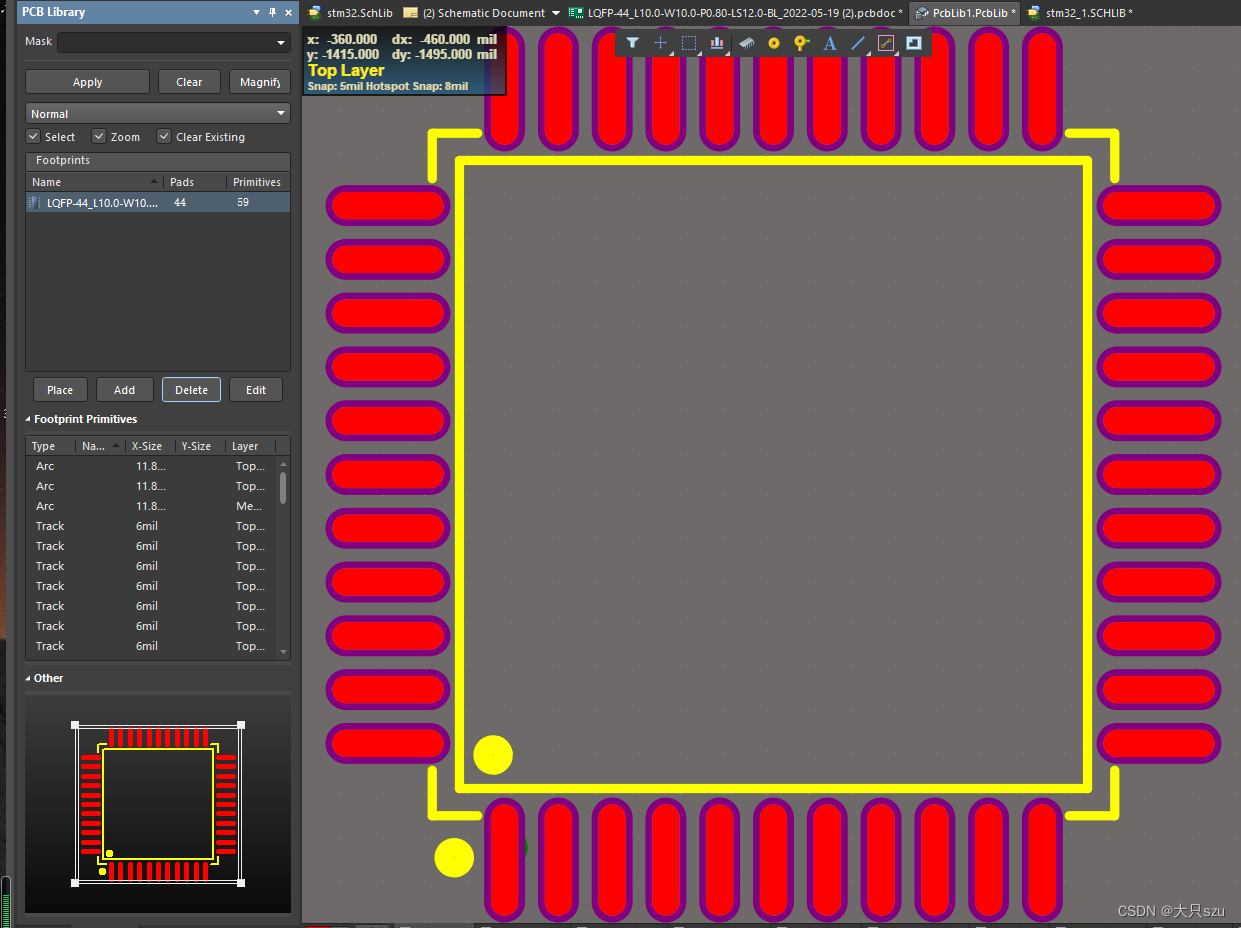

创建PCB库，并把文件复制过来

最后添加该库，具体步骤如上面原理图库添加一样
