AD2019 实心区域 铜皮 用法

前言

在做一个板子，有个DCDC(正常工作电流是600mA)的输入/输出线铜皮都需要加宽，否则当出现瞬时大电流(1.8A)时，DCDC芯片会产生电源跌落。将引起后级电路工作不稳定。

先将PCB走线都连上，然后用AD2019的实心区域铺铜，铺在输入输出线上，形成多边形铺铜。

但是注意到，这种实心铺铜，有开窗和阻焊2种设置。在3D模式下，看的比较清楚。我这次用的是实心区域铺铜不开窗(加入的实心区域上有阻焊层).

实验

整个测试用的原理图和板子，摆上几个简单元器件，试试AD2019 实心区域铺铜的效果。

测试用的原理图

假设S1和D1之间的连线需要特别加粗。

测试用的PCB

这个PCB是初步将电气连线连好的样子。

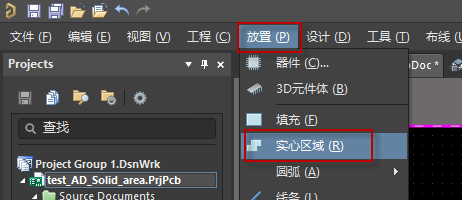

在板子上加入实心区域铺铜

实心区域是自己画的，直接在S1和D1相连的区域画，将S1和D1相连的引脚包起来。
如果第一次画实心区域铺铜落笔没有落在网络上，勾画完的实心区域铺铜是没有网络的，需要自己在属性里选择网络。

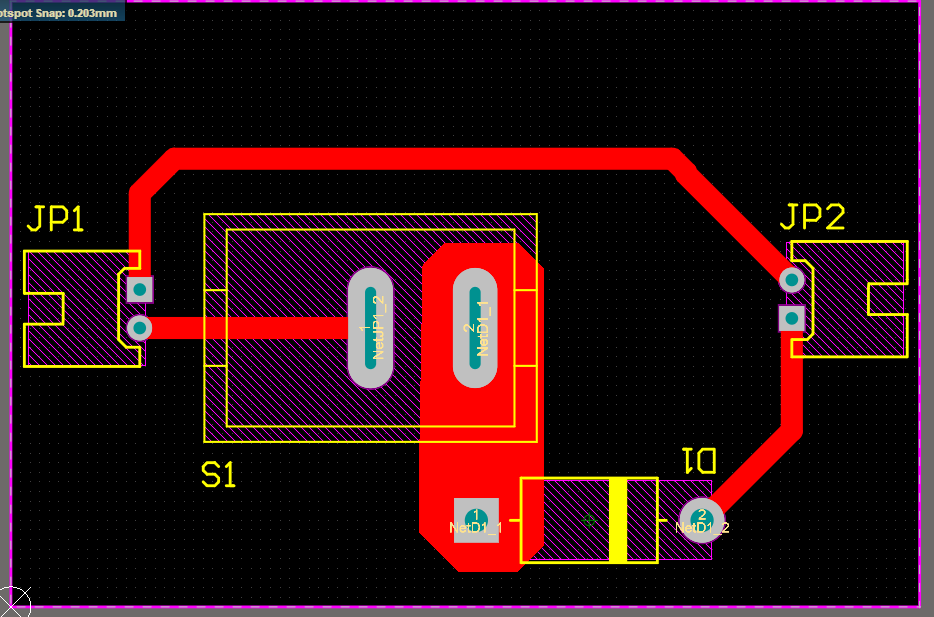

加入实心区域铺铜的样子。

实心区域默认是不开窗的。
但是开不开窗，用2D模式看的不清楚。切到3D模式下看的清楚。

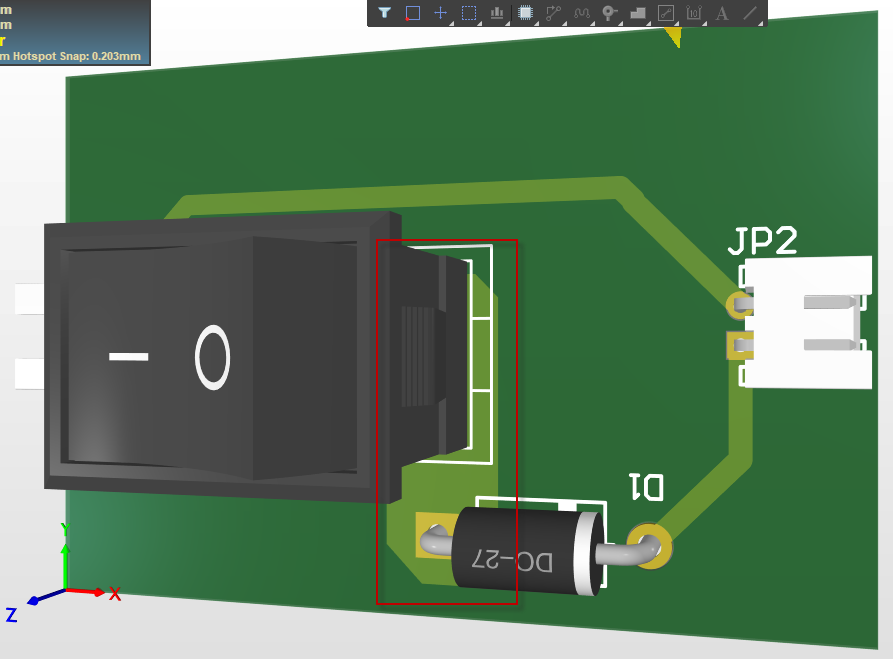

3D模式下实心区域的样子。

可以看到实心区域铺铜默认是不开窗的。正好能符合只将PCB走线不规则加宽的目的。

如果将实心区域铺铜开窗

如果这段PCB走线是需要开窗的走线，要怎么设置呢？

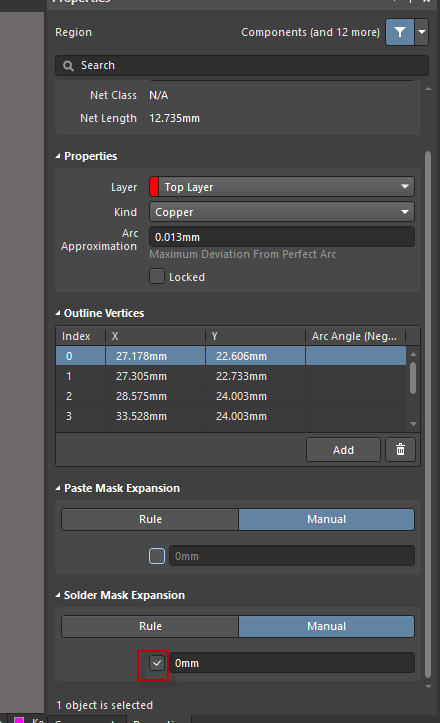

看到实心区域铺铜属性里面可以设置，将阻焊层设置成0, 就可以实现开窗。

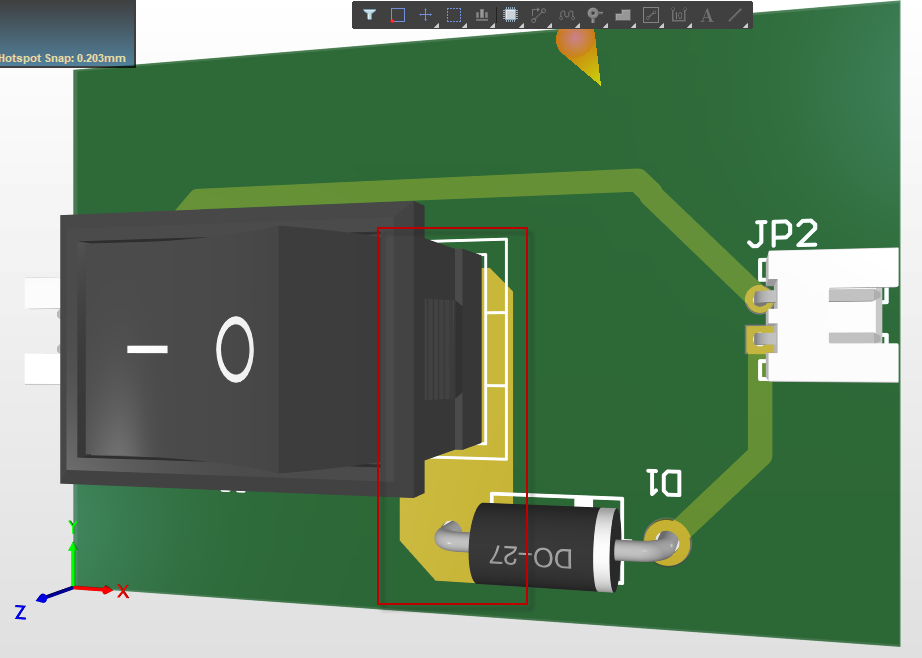

在3D模式下看下实心区域铺铜的阻焊层宽度设置为0后的效果。

可以看到实心区域已经变成开窗效果了。如果打样回来，想在实心区域铺铜上涂抹更厚的锡，就可以做了。

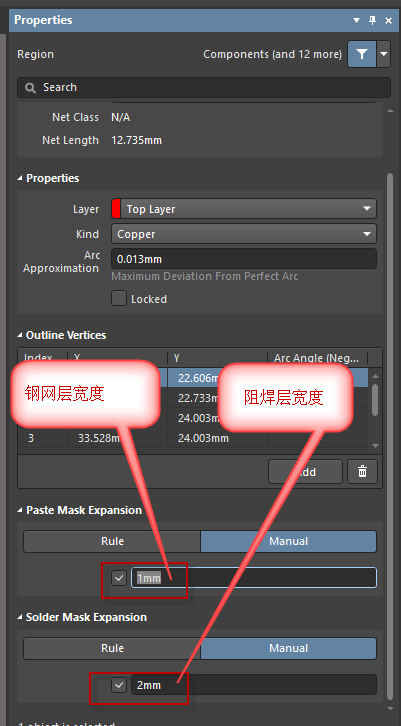

设置钢网层和阻焊层宽度

如果不勾选阻焊层或钢网层宽度，实心区域就是盖绿油的。
如果勾选阻焊层或钢网层宽度，实心区域就是开窗的。可以自己设置阻焊层或钢网层宽度。

设定了钢网层和阻焊层宽度的样子
2D模式

3D模式

一般需要加实心区域铺铜的PCB走线都不是数字地，加上钢网层和阻焊层，生产时会安全方便一些。
