我是靠谱客的博主 激情八宝粥,这篇文章主要介绍Altium Designer--PCB导gerber,现在分享给大家,希望可以做个参考。

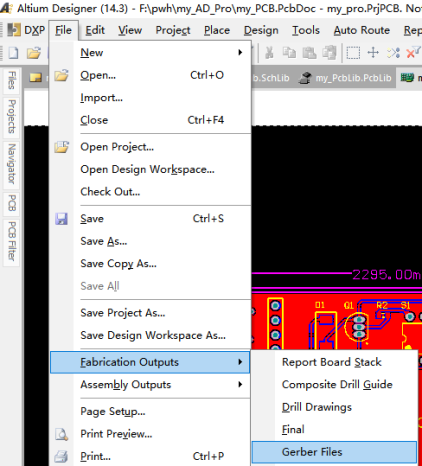

在PCB文件下,点击File–Fabrication Outputs–Gerber files,如下:
在这里插入图片描述

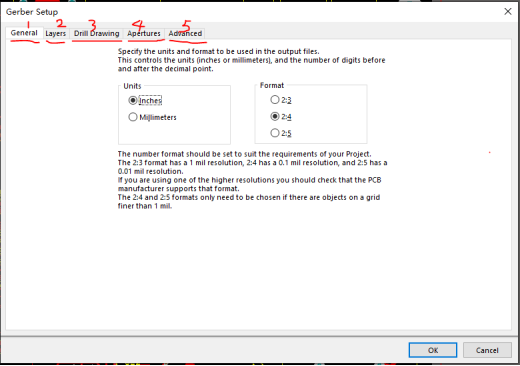

主要有5项参数需要设置,如下:
在这里插入图片描述
1、“General”项,如上图,一般选择英寸单位,格式选择2:4
2、“Layers”项,如下图,
Plot Layers选择Used On,同时去掉一些不需要的层,同时Mirror Layers必须全部关闭
在这里插入图片描述
在这里插入图片描述

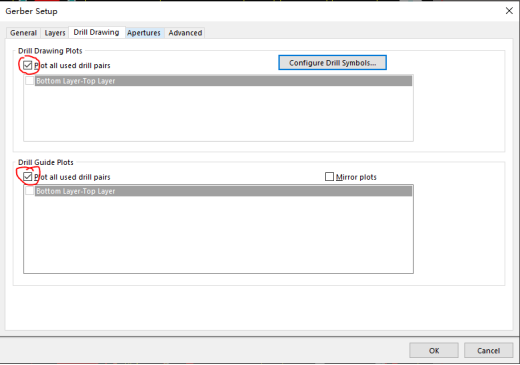

3、“Drill Drawing”项
勾选如下两个选项,表示对用到的钻孔类型都输出。
在这里插入图片描述
4、“Apertures”项,按照默认格式即可

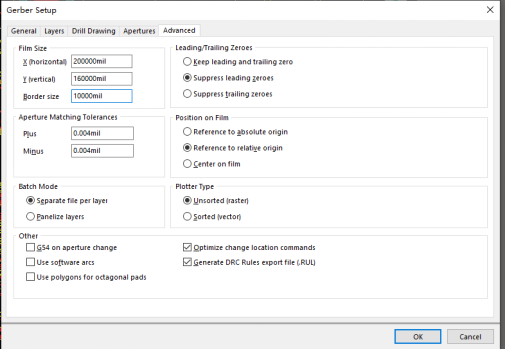

5、“Advanced”项,Film Size的三个数值建议后面都增加一个0,防止输出面积过小导致输出文件不全。

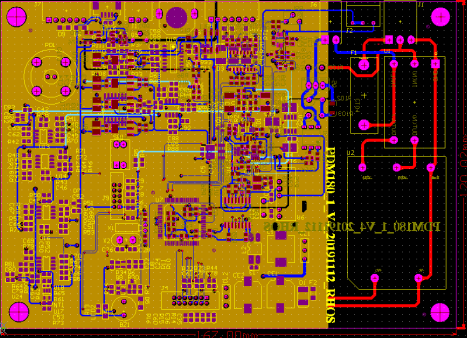

在这里插入图片描述输出预览效果:
在这里插入图片描述

最后

以上就是激情八宝粥最近收集整理的关于Altium Designer--PCB导gerber的全部内容,更多相关Altium内容请搜索靠谱客的其他文章。
