Altium Designer初学者入门——PCB图输出为Gerber光绘文件(接上篇PCB图绘制)

在保证PCB图无误后，PCB的设计工作完成了。但是要送到工厂生产还有一个步骤没有完成，将PCB图输出为Gerber光绘文件。

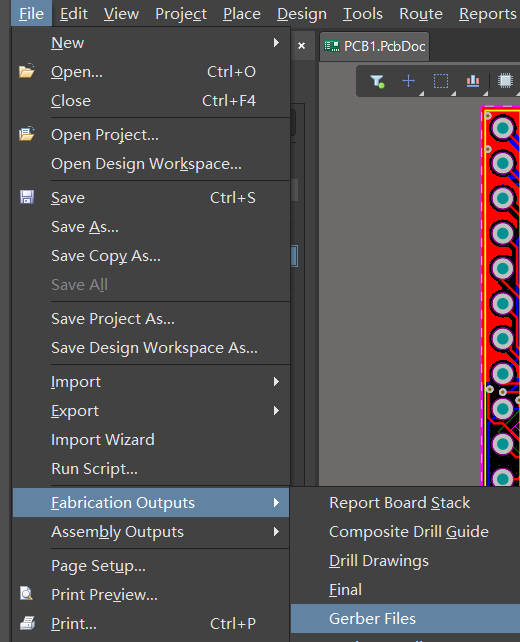

1、 File-Fabrication outputs-Gerber Files

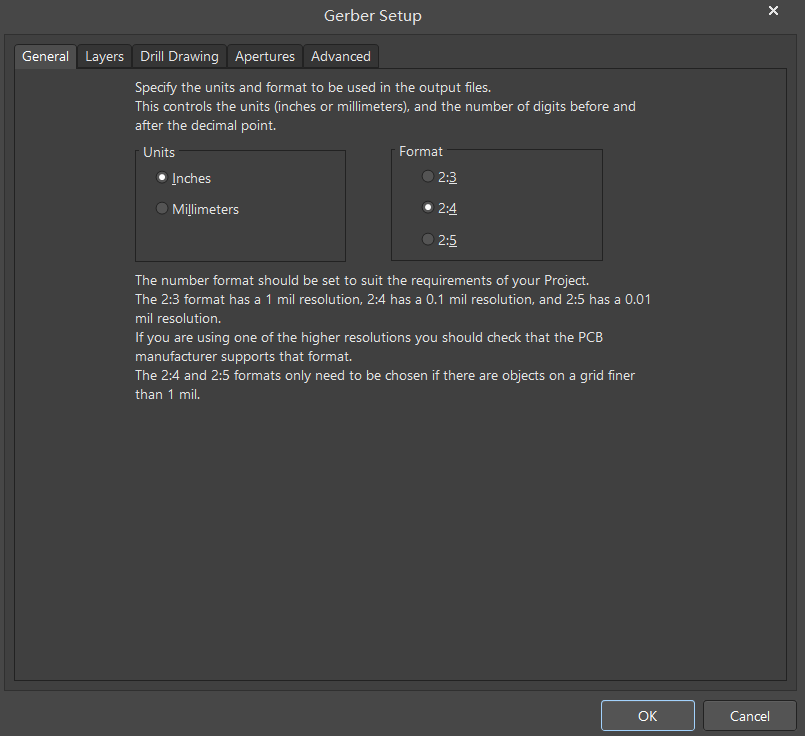

在" General" 里面，" units"选择" inch"，格式选择 2:4。

2、进入layers，如图所示勾选

在" polt lays"下拉菜单里面选择" Used on" ，最后两项不用勾选，前面的层必须全部选上。在" Mirror layers"下拉菜单里面选择 " All off"

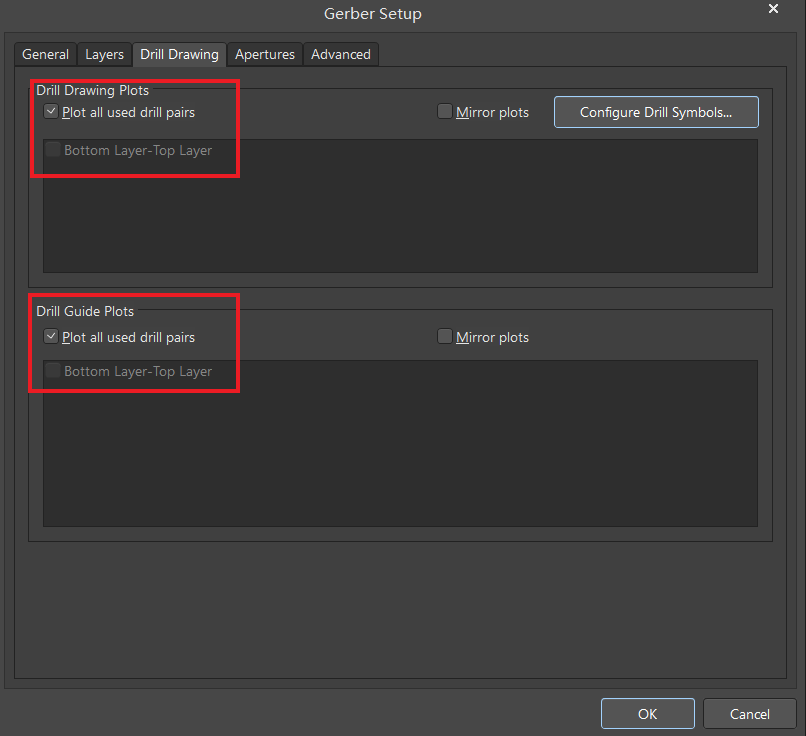

3、Drill Drawing，如图所示勾选

一般Altium Designer是默认选上了的，但是还是有必要检查一下

4、Advanced，图示三项数值都在后面都增加一个0

增大数值，防止输出面积过小。

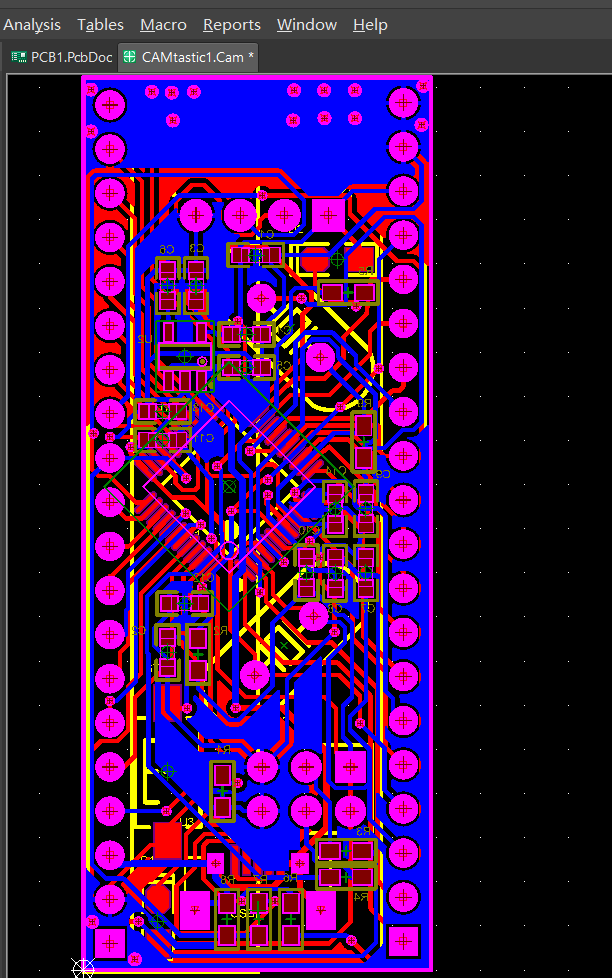

这一步设置完点击ok，会生成.cam文件—输出效果图

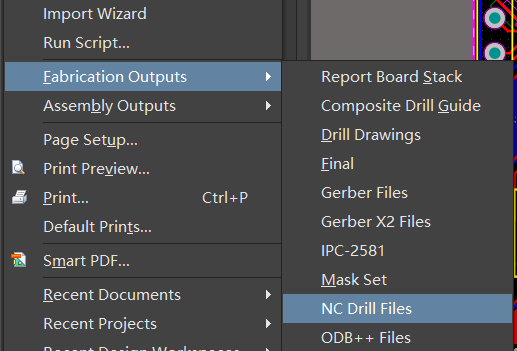

5、点击回到PCB文件页面，File-Fabrication outputs-NC Drill Files

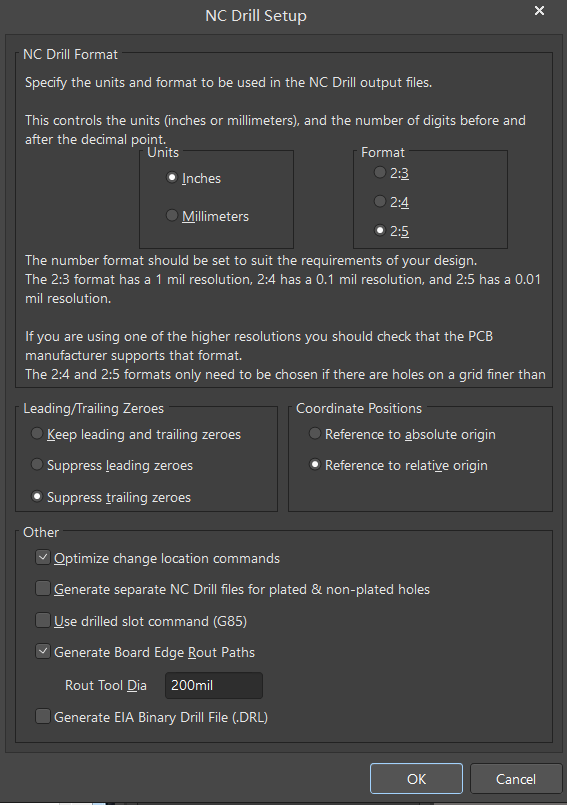

进入钻孔文件输出界面，单位选择" inch"，格式选择 2:5 。其他选项默认设置即可

6、生成.cam文件后再次回到PCB文件， File-Fabrication outputs-Test Point Report

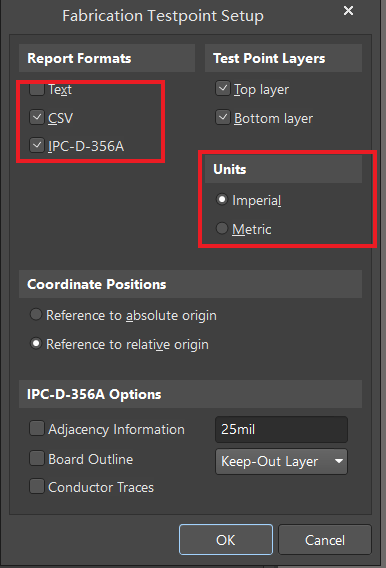

进入 IPC网表生成界面，勾选图示所示项。

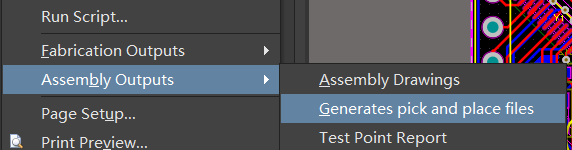

7、回到 PCB文件， File-Assembly Outputs-Generates pick and place files ,进入坐标文件生成界面

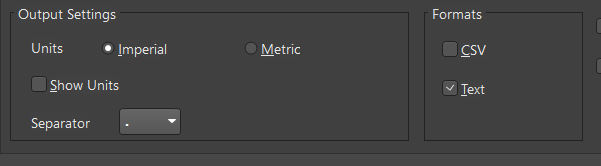

如图所示选择。

8、上述选项之后生成的三个.cam可以不用保存，进入工程目录下找到Project Outputs for xxx，就可以将这个文件夹压缩打包准备发给工厂了。
