AD18原理图到PCB流程

AD18原理图到PCB流程

一、新建工程文件
File-New-Project-PCB Project保存
新建原理图File-New-Schematic保存
新建PCB File-New-PCB保存
二、绘制原理图

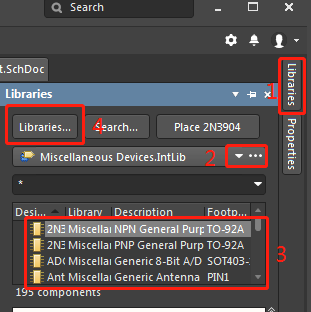

1打开元器件库-2选择相应库-3选择相应元器件拖拽即可
4增加自己的原理图库

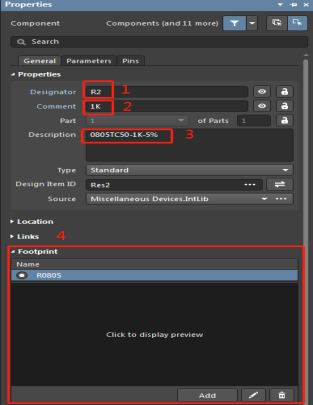

更改元器件属性
1元件标号2元件值3元件描述4元件封装（要有相应的PCB封装库）

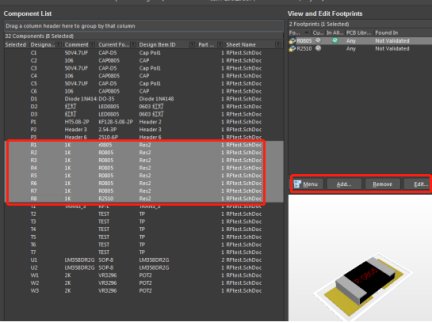

批量更改封装 tools-footprint manager

原理图绘制完成，design-update PCB
注：原理图和PCB一定要在同一个工程文件，同时保存在相应的位置

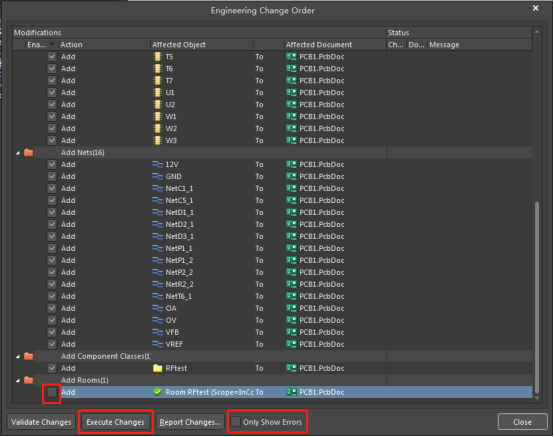

一般不勾选ROOM
点击Executes Changes
更新完成 勾选点击Only Show Errors 显示原理图到PCB的错误，依据错误更改原理图
三、绘制PCB
1.绘制PCB边框

选中机械层 绘制边框–全选-快捷键D-S-D切割边框
或者可以CAD文件.DWG .DXF文件导入即可
2.电气规则设置 Design-Rules
一般必须设置如下
电气间距-Clearance
线宽设置-Routing-Width 设置最大值
铺铜设置-Plane
器件高度设置Placment-Height

3.元器件布局，拖拽即可，丝印放置整齐
4.布线 快捷键P-I
5.补泪滴 快捷键T-E
6.铺铜 Tab进行相应的设置
7.运行DRC检查 快捷键 T-D-R 检查更改无错误后保存完成
