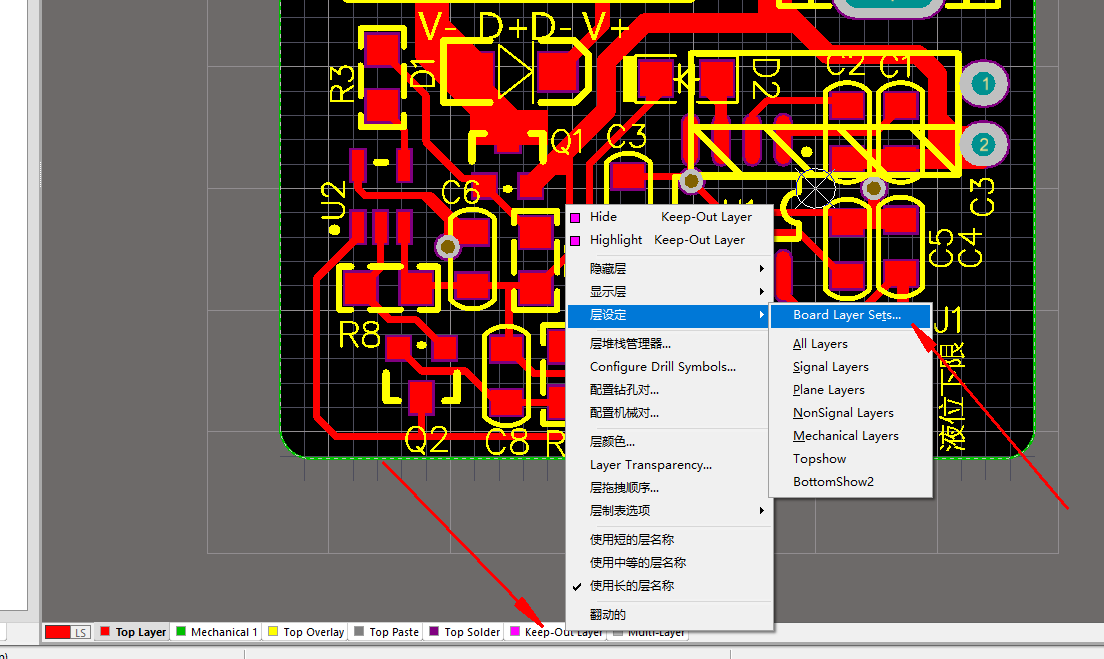

右键单击下面层的选项卡。如图“层设定”->"Board Layer Sets"
选择“空掩膜”

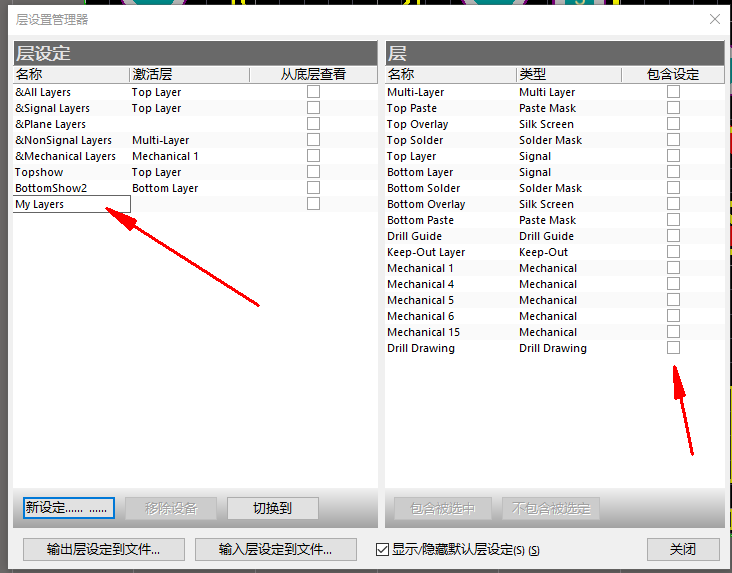

新建个名字，如topshow，然后在右边勾选上需要显示的层。

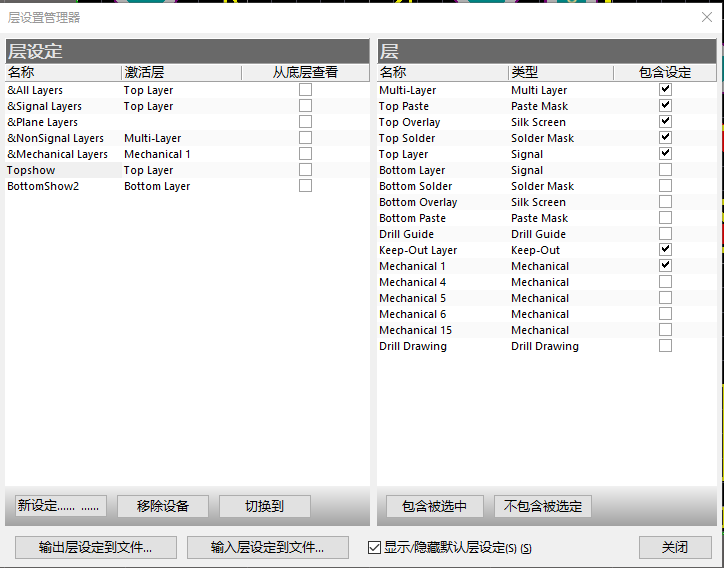

像下面这样，就是显示顶层所有需要的层。

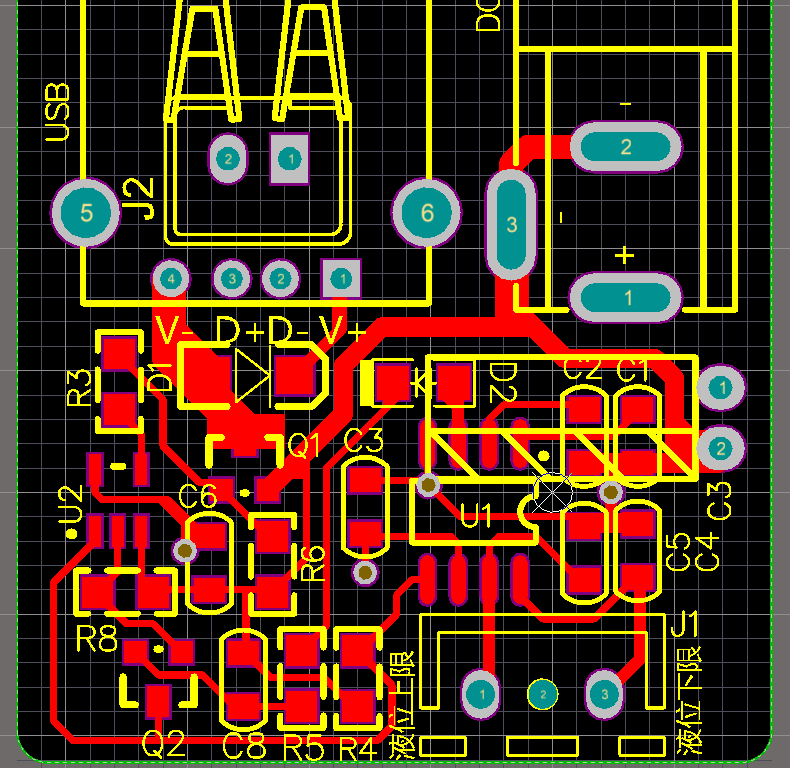

当你选择Topshow后，如下图效果

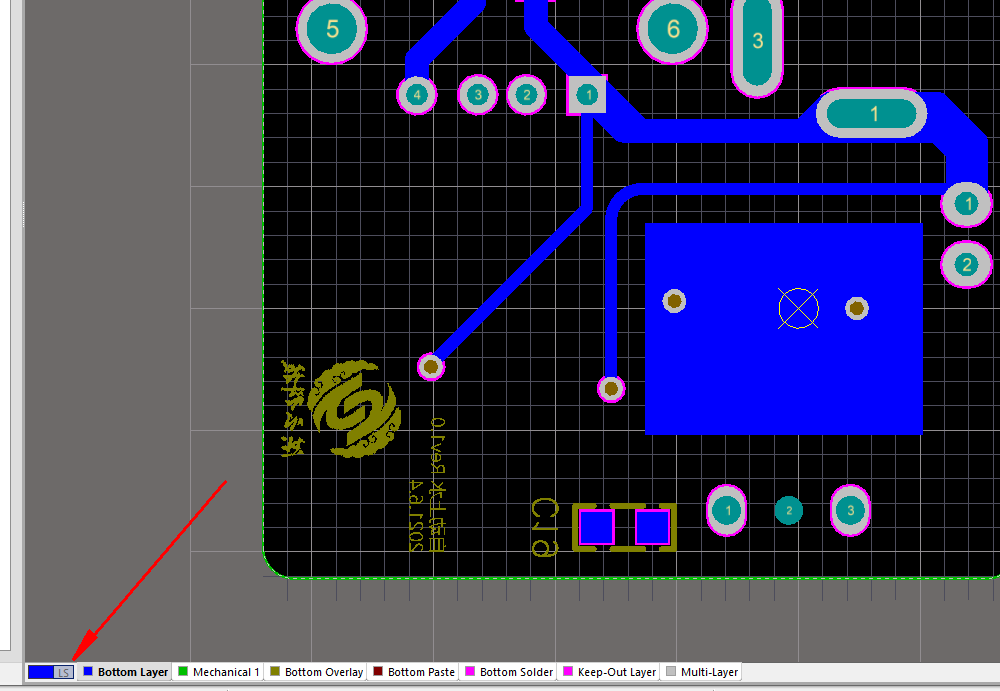

按下左下角LS，可以选择进行切换。
还可以设置快捷键进行操作
比如按小键盘的0为顶层，1为底层。
操作如下：
1、按左下角LS
2、按住Ctrl+再点击已自定义好的层

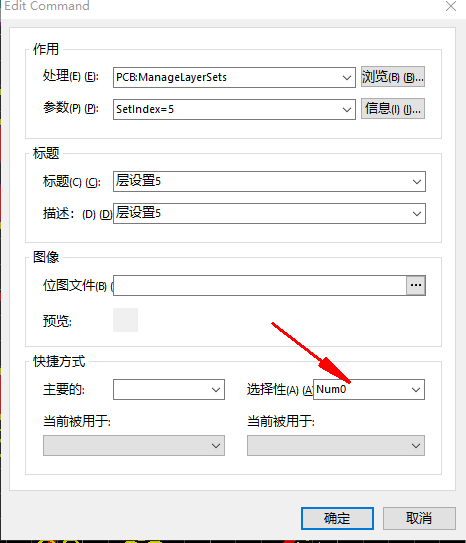

3、选择性中选择“Num0”
最后
