概述

我现在正移植RTEMS，对其中的一个变量有疑问。_Thread_Dispatch_disable_level这个变量的默认值为1，当有两个同优先级的任务时，在进行循环调度时，并没对这个变量进行操作，只是把 _Context_Switch_necessary 这个变量置为真，但是进行调度的判断需要_Thread_Dispatch_disable_level 这个变量为0时才能进行调度。这个到底是什么实现的，还没找到其中的方法。不知道你有什么遇到这个问题。。怎么理解？？

_Thread_Dispatch_disable_level 这个变量不为0时表示线程的调度被禁止。为1表示被禁止了一次，为N表示调度被嵌套禁止了(N-1)次。

_Context_Switch_necessary变量不为0表示需要进行上下文切换。

一般操作系统调度线程时，必须在以下的几种情况下发生：

1.正在运行的线程被阻塞(这种情况比较多，请参考 rtesm C user.pdf中的 task 一章)；

2.线程被中断，中断执行完毕后有一个更高优先级别的任务就绪；

3.使用时间片轮转调度，当前任务的时间片用完了，有其他的同优先级别的任务就绪。

对于1和3这种情况，直接调用上下文切换的代码就可以实现线程切换。这个是由 _Context_Switch() 函数实现。不同的处理器上是不一样的。需要自己去撰写，一般都是汇编语言实现。

对于2，这种情况就相对比较复杂了。RTEMS 为了快速响应中断，并从中断中快速返回。

或者发生中断嵌套了，必须正确的知道嵌套深度，并在合适的位置进行上下文切换。

以ARM为例，/cpukit/score/cpu/arm/cpu_asm.S，中存放着进入异常的代码。

但是并未对这些情况做处理，只是简单的进入中断异常而已。

中断异常的处理代码必须自己用汇编语言撰写。

ARM的中断异常在：/c/src/lib/libbsp/arm/shared/irq/irq_asm.S中。

会看到对_ISR_Nest_level、_Thread_Dispatch_disable_level、_Context_Switch_necessary这三个变量的操作。

代码本身没有什么难度，主要理解RTEMS中断的处理流程和ARM的工作流程。您可以自己学习，我会在博客中写出这些代码的分析。

您也可以找我讨论，谢谢。

非常感谢您能回复我的问题,但这样的结果还不能让我满意.
首先我理解是:同优先级的多个任务,时间片轮转调度方式下,当某个任务的时间片用完后,操作系统会自动运行同优先级的其它任务.当前任务是不需要发出调度相关的信息.
当时间中断到达后,调用rtems_clock_tick--> _Thread_Tickle_timeslice --> _Thread_Reset_timeslice 在这里当前任务会被放到任务队列的末尾,最高优先级任务更改为队列中的第一个任务,上下文切换为TRUE,有必要进行任务切换.但是以上过程并没有对_Thread_Dispatch_disable_level进行操作.然后退回到rtems_clock_tick中,在这里再对是否产生调度进行判断,但判断的结果是否定的.在ARM9的中断处理代码里_Thread_Dispatch_disable_level先是增加1,然后又减少1,判断的结果依然是不会调用_Thread_Dispatch,也就不会产任务调度...........
不知道以上过程少了哪步..

抱歉，我没有将这个解释透彻。你的理解一部分是正确的，另外一部分缺少了一些细节。

同优先级的多个任务,时间片轮转调度方式下,当某个任务的时间片用完后,操作系统会自动运行同优先级的其它任务.当前任务
是不需要发出调度相关的信息.当时间中断到达后,调用rtems_clock_tick--> _Thread_Tickle_timeslice --> _Thread_Reset_timeslice 在这里当前任务会被放到任务队列的末尾,最高优先级任务更改为队列中的第一个任务,上下文切换为TRUE,有必要进行任务切换.

这部分理解是正确的。但后面的部分就有偏差了。

首先，RTEMS来了一个tick后，操作系统就会对进行一些操作，其中包括将每个时间片减1，直到它为0。这部分代码您可以在 cpukit/rtems/src/clocktick.c中找到。在这里我们必须明白，rtems_status_code rtems_clock_tick( void )这个函数是在中断中执行的。不是用户手工调用的。

中断这块代码我不知道您仔细阅读了没有，这块有比较多的细节内容。我将

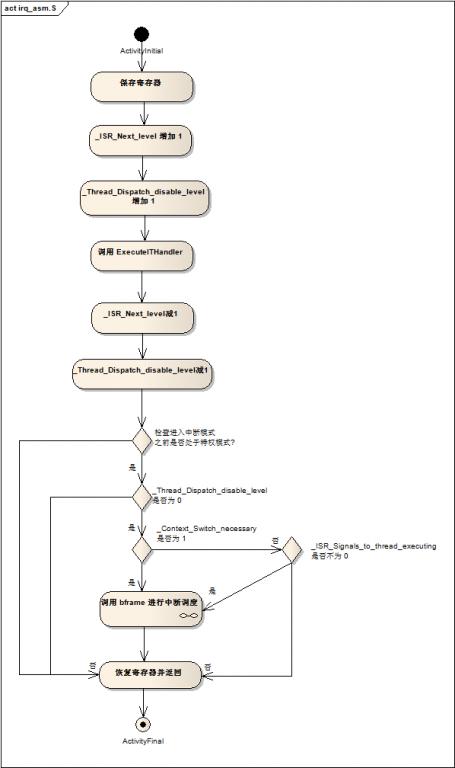

rtems 4.9.4 ARM 的 /c/src/lib/libbsp/arm/shared/irq/irq_asm.S 这部分画成活动图

（画得不好，一些和处理器高度相关的操作我省去了，你凑合着看）。

假设时间片的最后一个节拍到了，调用ExecuteITHandler后，即执行了rtems_status_code rtems_clock_tick( void )函数。您在根据这个图看看，是不是要进行调度了？这部分代码的流程比较多，但代码本身没有难度，阅读时应抓大放小。

看来谜底越来越近了..... 从上面的流程图里可以看到:有两种情况会产生调试.1:_ISR_Signals_to_thread_executing为真;2:_Context_Switch_necessary为真且_Thread_Dispatch_disable_level为0. _Thread_Dispath 函数里实现任务调度,在这里Thread_Dispatch_disable_level会被置为1,而且 Thread_Dispatch_disable_level的初始值也为1.就是说这个变量的默认值是1,在调试的过程中也验证了这点. 对于同优先级的多个任务,如果当前任务的时间片用完(rtems_clock_tick ->_Thread_Tickle_timeslice -> _Thread_Reset_timeslice )后会被置为一个默认值.同时Context_Switch_necessary置为真._ISR_Signals_to_thread_executing,Threa _Dispatch_disable_level变量没有变化. 结果是不满足流程里发生调度的条件....但理论上这时应该运行同优先级的其它任务

呵呵，要我怎么说呢？你说的这种情况是不存在的。系统的确是通过_Thread_Dispatch这个函数实现的。但_Thread_Dispatch_disable_level的初始值在多线程开始后，进入第一个运行的线程时清0，否则操作系统是无法调度的。

RTEMS 的操作系统比较特殊，和uC/OS-II不可同日而语。每个线程的入口不是你定义的函数，而是_Thread_Handler函数，

其中就有：

/*
* At this point, the dispatch disable level BETTER be 1.
*/

_Thread_Enable_dispatch();

这时已经将_Thread_Enable_dispatch_level改为了0，以允许调度。

注意到你说的：在调试的过程中也验证了这点. 呵呵，是用printf/printk还是单步调试？如果使用printf/printk，

那么你的打印位置有问题；如果单步执行的话……总之，RTEMS的代码本身难度不大，主要是流程复杂，要在理解流程的前提下，看代码。不然很痛苦。
