咸鱼ZTMS实例—模拟交通灯

118 阅读 0 评论 78 点赞

我是靠谱客的博主负责猎豹，这篇文章主要介绍咸鱼ZTMS实例—模拟交通灯，现在分享给大家，希望可以做个参考。

咸鱼ZTMS实例—模拟交通灯

主控板：ZTMS1.1python开发板

在这里插入图片描述

交通信号灯模块
在这里插入图片描述
信号灯引脚

引脚	说明
GND	接地引脚:
R	输出引脚控制红灯
Y	输出引脚控制黄灯
G	输出引脚控制绿灯

使用方法
首先我们需要导入pyb中的Pin模块，然后就可以定义一个Pin对象，及其使用的引脚和功能。

复制代码

1
2
3
4
5
from pyb import Pin
p_Rout = Pin("A0",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A0" 红色
p_Yout = Pin("A1",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A1" 黄色
p_Gout = Pin("A2",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A2" 绿色

对于GPIO的输出，我们可以使用下面方法控制：

复制代码

1
2
3
4
5
cs.high()   #设置高电平
cs(1)
cs.low()    #设置低电平
cs(0)

输出一般为高电平激活，低电平关闭功能。只让绿灯亮，实现方法为绿色为高点其他为低电
设置高低电平代码为

复制代码

1
2
3
4
5
6
7
8
9
from pyb import Pin
p_Rout = Pin("A0",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A0" 红色
p_Yout = Pin("A1",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A1" 黄色
p_Gout = Pin("A2",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A2" 绿色

p_Rout.low()
p_Yout.low()
p_Gout.high()

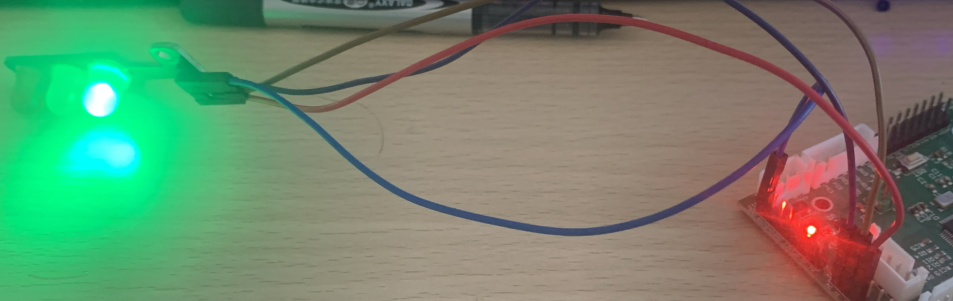

效果
在这里插入图片描述
还可以这样写

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
from pyb import Pin

p_Rout = Pin("A0",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A0" 红色
p_Yout = Pin("A1",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A1" 黄色
p_Gout = Pin("A2",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A2" 绿色

p_Rout.low()
p_Yout.low()
p_Gout.high()
pyb.delay(3000)
p_Rout(1)
p_Yout(0)
p_Gout(0)

效果为先亮绿灯3秒后红灯亮

案例：模拟交通信号灯

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# main.py -- put your code here!
from pyb import Pin


p_Rout = Pin("A0",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A0" 红色
p_Yout = Pin("A1",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A1" 黄色
p_Gout = Pin("A2",Pin.OUT_PP)  #设置为推挽方式输出,输出引脚"A2" 绿色


while True:

	p_Rout(1)
	p_Yout(0)
	p_Gout(0)
	pyb.delay(5000)      #红灯亮5秒
	p_Rout(0)
	p_Yout(1)
	p_Gout(0)
	pyb.delay(5000)      #黄灯亮5秒
	p_Rout(0)
	p_Yout(0)
	p_Gout(1)
	pyb.delay(4000)      #绿灯亮4秒
