Linux系统移植：menuconfig 原理分析

一、make menuconfig 执行过程

在控制台输入 make menuconfig 后最终会执行如下代码：

%config: scripts_basic outputmakefile FORCE
	$(Q)$(MAKE) $(build)=scripts/kconfig $@

其中 build=-f ./scripts/Makefile.build obj，把变量带入，展开代码

@ make -f ./scripts/Makefile.build obj=scripts/kconfig menuconfig

看一下 menuconfig 函数

menuconfig: $(obj)/mconf
	$< $(silent) $(Kconfig)

参数传入进去：

menuconfig: scripts/kconfig/mconf
	scripts/kconfig/mconf Kconfig

scripts/kconfig/mconf.c 这个文件会被编译，生成 mconf 这个可执行文件，而 mconf 会调用 uboot 根目录下的 Kconfig 文件开始构建图形配置界面，这就是 menuconfig 执行原理

二、Kconfig 语法

一中提到 mconf 根据 Kconfig 文件构建图形界面，所以要了解一下 Kconfig 的语法

Kconfig 语法有相关文档，在 linux 内核下面 Documentation/kbuild/kconfig-language.txt 有详细说明

2.1 mainmenu 菜单

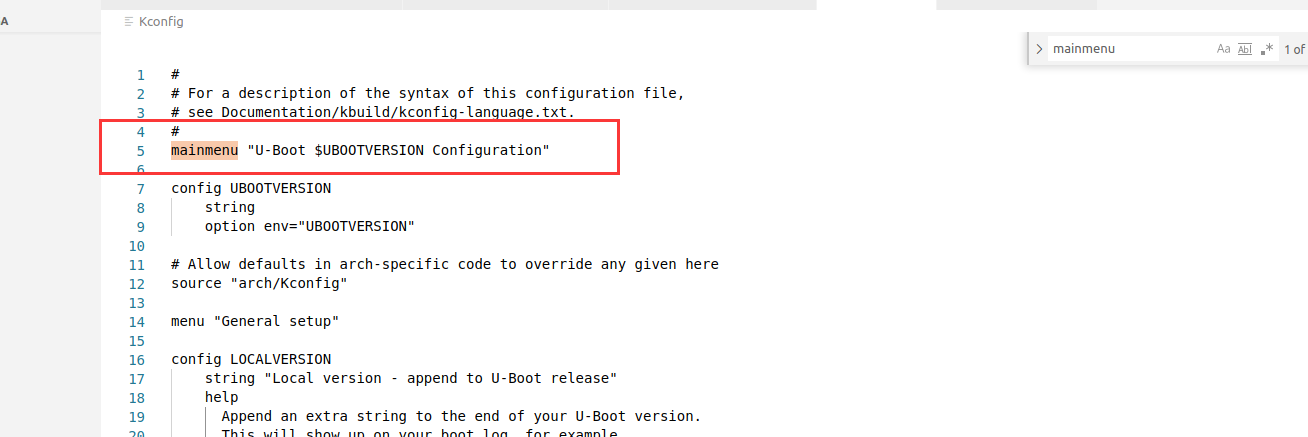

mainmenu 是主菜单，输入“make menuconfig”以后打开的默认界面，Kconfig 中代码配置如下：

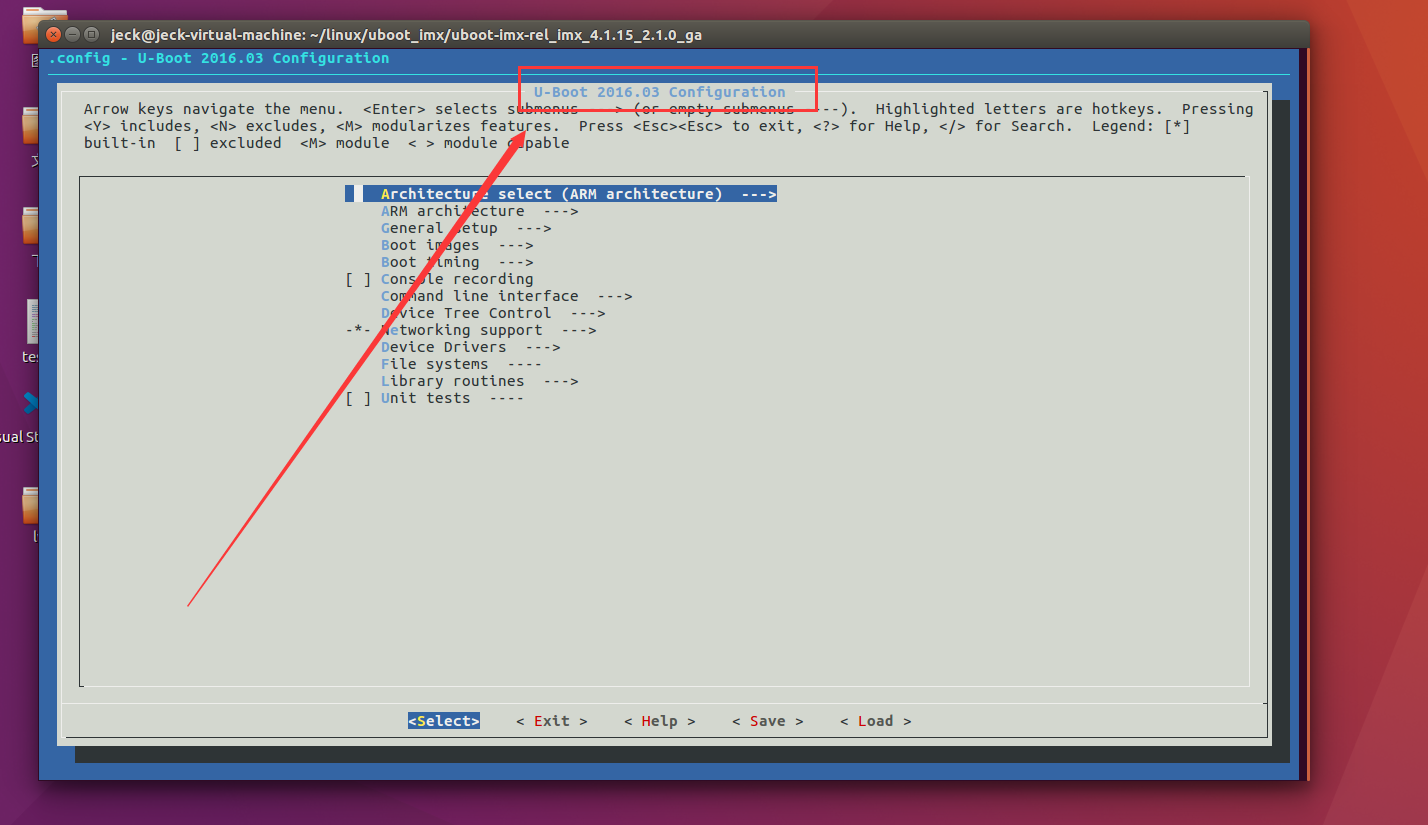

参数是 uboot 的菜单名称：

2.2 调用其他目录 Kconfig

Kconfig 也可以调用其他子目录中的 Kconfig 文件，方法如下：

source "xxx/Kconfig" //xxx 为相对路径目录

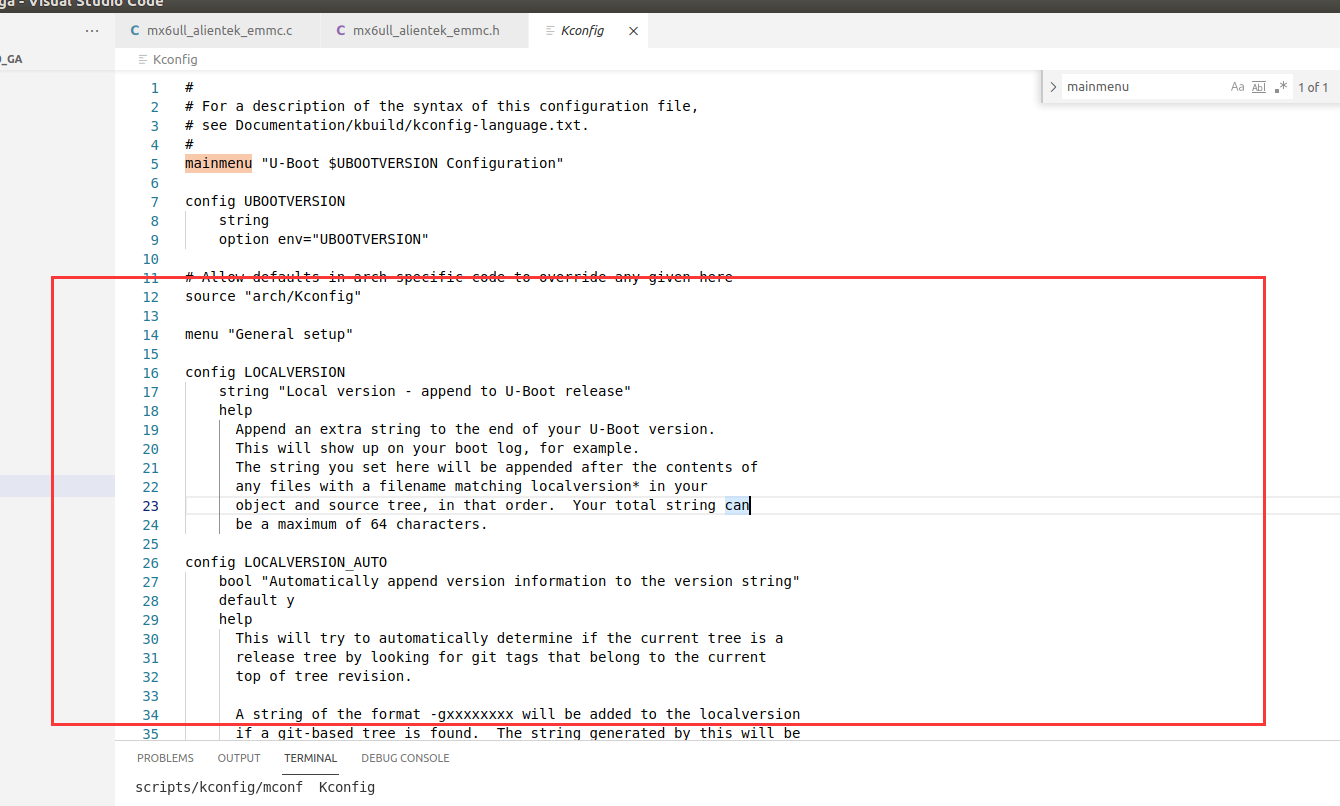

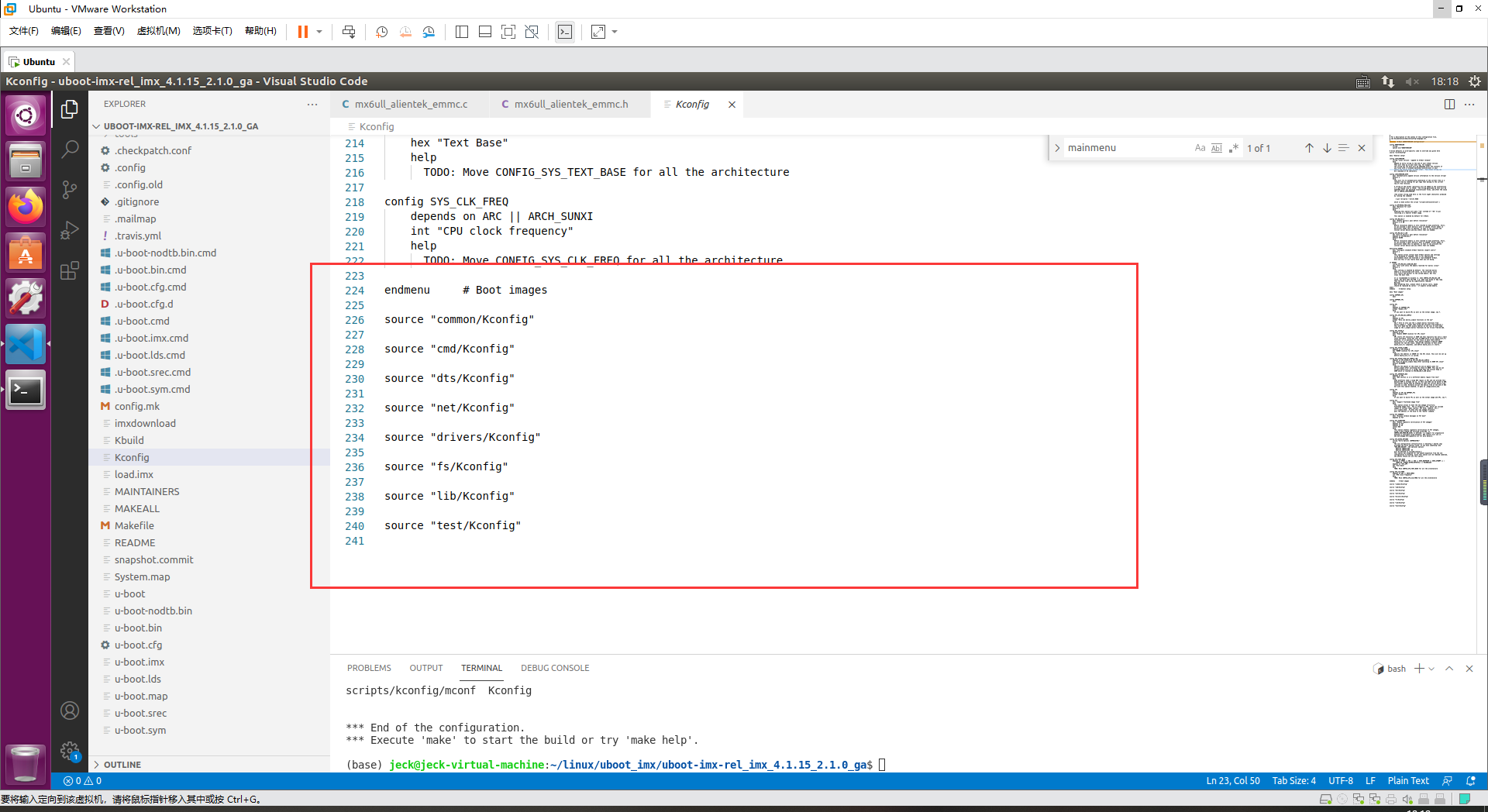

Kconfig 后面有相关的代码段

顶层 Kconfig 文件调用了其他子目录下的 Kcofig 文件，子目录下的 Kconfig 文件在主菜单中生成各自的菜单项

2.3 menu/endmenu 条目

menu 条目用于生成菜单，endmenu 则是该条目的结尾

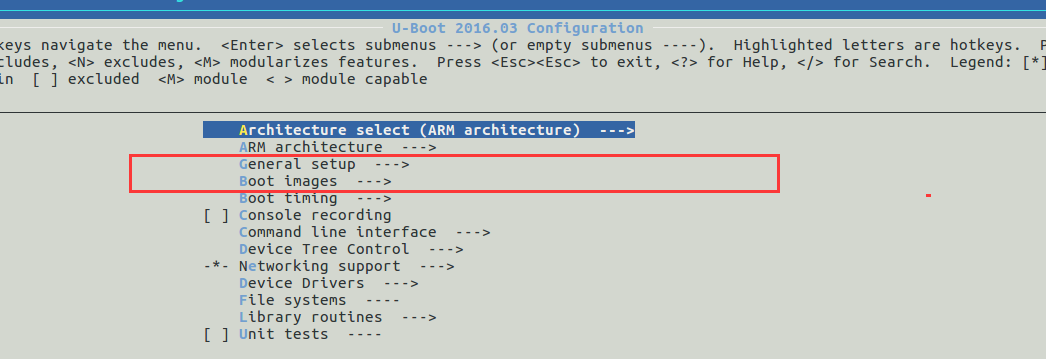

整个 Kconfig 有两个 menu 菜单，子菜单 “General setup” 和子菜单 “Boot images”，在界面中如下：

其他的子菜单是 Kconfig 调用的其他 Kconfig 生成的

2.4 config 条目

在 menu/endmenu 代码块中有大量的 “config xxxx” 的代码块：

这些 config 条目其实就是子菜单的具体配置项

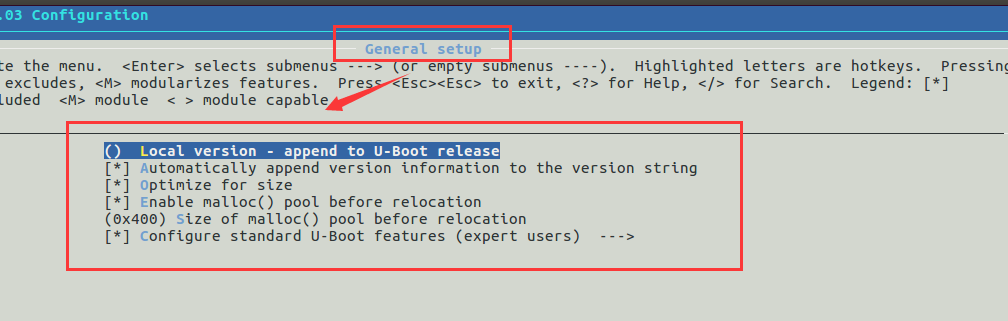

比如 General setup 的子菜单如下，和 config 可以对上：

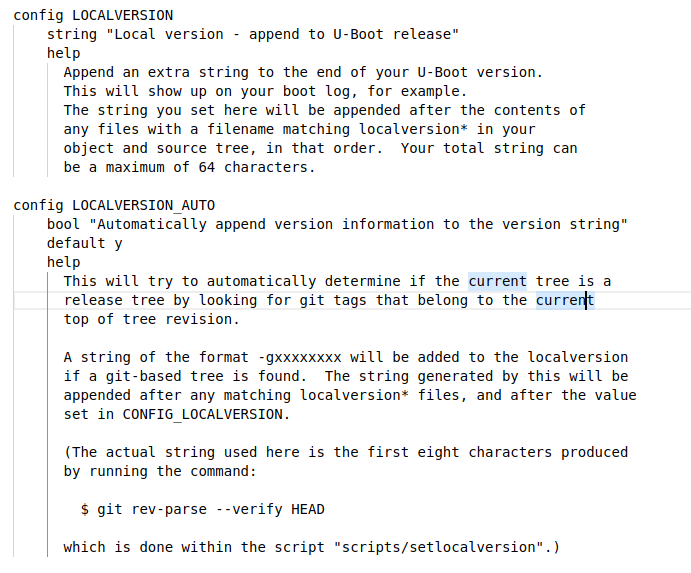

config 规范以一段代码解释：

config + 名字 对应不同的配置项，config 关键字下面的几行是该配置项属性，

string 是变量类型，可以为：bool、tristate、string、hex 和 int，最常用的是 bool、tristate 和 string 这三种

• bool 类型有两种值：y 和 n，当为 y 的时候表示使能这个配置项，当为 n 的时候就禁止这个配置项
• tristate 类型有三种值：y、m 和 n，其中 y 和 n 的涵义与 bool 类型一样，m 表示将这个配置项编译为模块
• string 为字符串类型，用来存储本地字符串，选中以后即可输入字符串，比如：

string "Local version - append to U-Boot release"

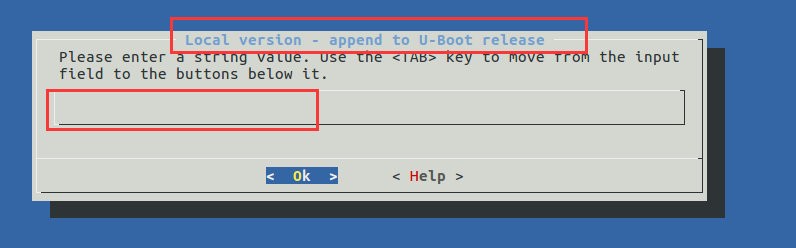

代码选中 “Local version - append to U-Boot release” 后就可以输入字符串报错到该变量，如下：

“default y” 表示默认值就是 y

2.5 depends on 和 select

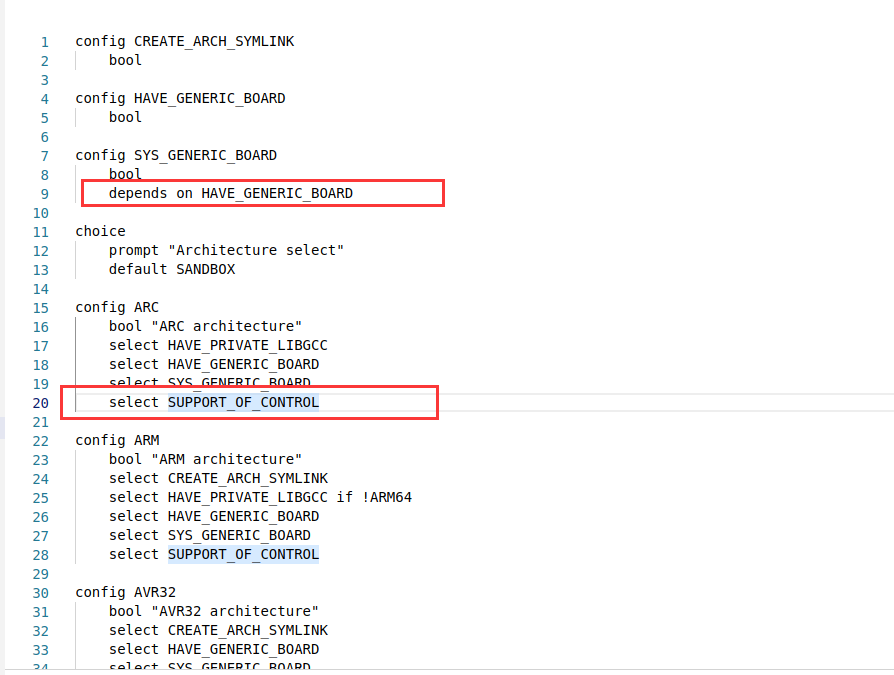

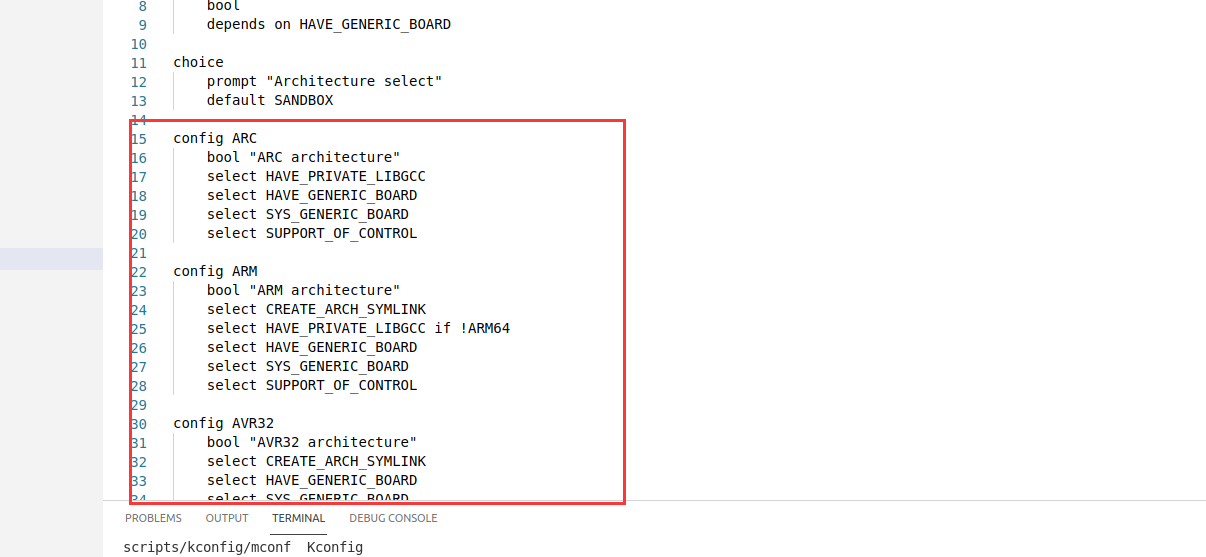

打开 arch/Kconfig 文件，代码如下：

这段代码中有 depends on 和 select 条目：

depends on 表示 SYS_GENERIC_BOARD 依赖于 HAVE_GENERIC_BOARD，表示 HAVE_GENERIC_BOARD 被选中以后 SYS_GENERIC_BOARD 才能被选中

select 则表示关联，当选中 ARC 后，下面 select 的 4 个选项都会被关联选上

2.6 choice/endchoice 条目

arch/Kconfig 有一段 choice 开头，endchoice 结尾的代码段，该代码段定义了一组可选择项，将多个类似的配置项组合在一起，供用户单选或者多选，部分代码如下：

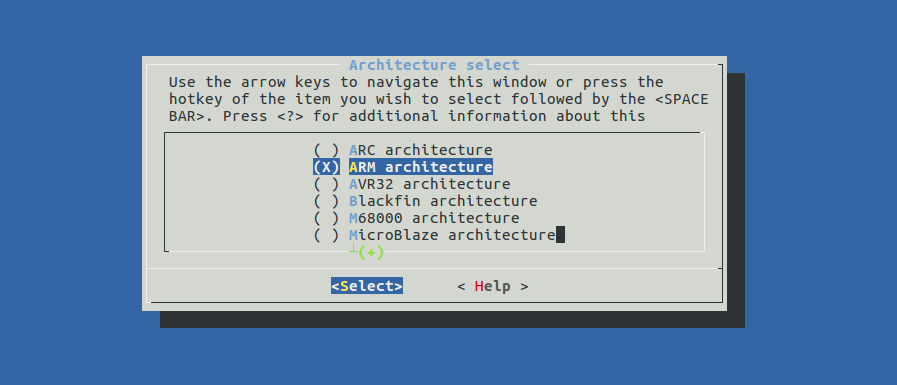

选项如下：

2.7 menuconfig

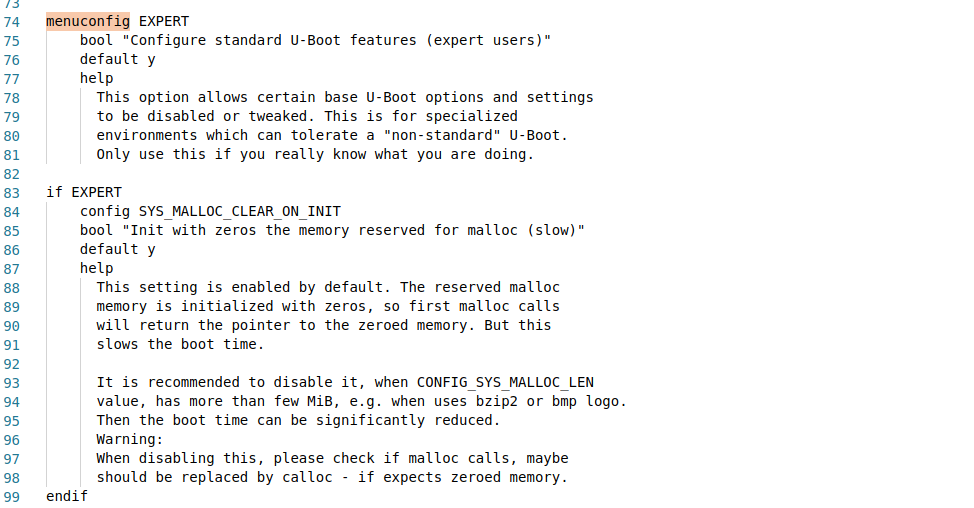

menuconfig 和 menu 类似，但 menuconfig 比子菜单还多了选项的功能，顶层 Kconfig 中有如下代码：

这段代码定义了一个可选的菜单 EXPERT，只有 Y 选中了 EXPERT，然后 Enter 进入了 EXPERT，才会进一步显示 if 到 endif 的选项，否则进入了则一片空白，这就是 menuconfig 的功能

2.8 comment

comment 用于注释，比如在配置项 Configure Arasan Nand 下面有一行注释，注释内容为

*** Generic NAND options ***

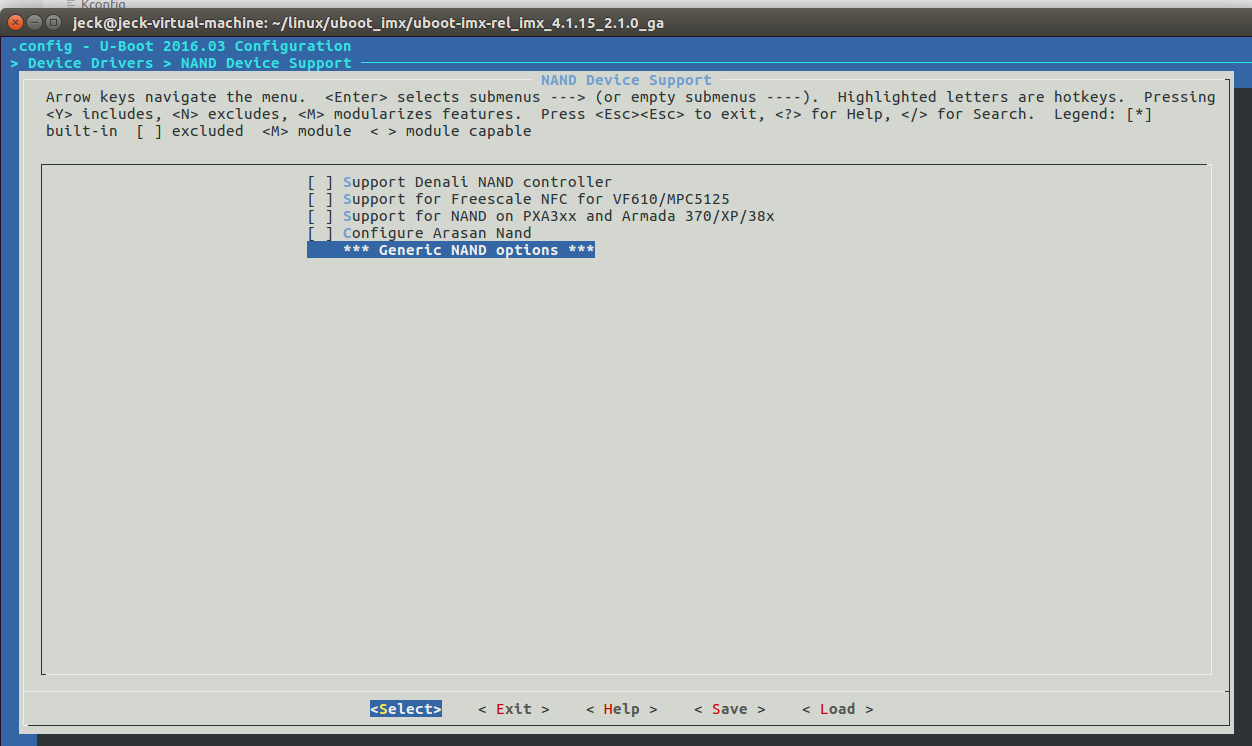

界面如下：

2.9 source

source 前面有提到，用于读取另一个 Kconfig，比如：

source "arch/Kconfig"

三、自定义 menuconfig 菜单

图形化配置工具的主要工作就是在 .config 下面生成前缀为 “CONFIG_” 的变量，这些变量一般会有一个值，为 y，m 或 n，然后 uboot 源码里面会根据这些变量来决定编译对应的文件，我们也可以自定义菜单，编译自己的代码，我们自定义一个菜单，菜单属性如下：

• 在主界面中添加一个配置项为 JECKXU_Config_Test
• 配置项的为变量类型为 string
• 设置配置项的帮助内容为 test

编写代码如下：

config JECKXU_Config_Test
	string "JECKXU_Config_Test"
	help
	  test

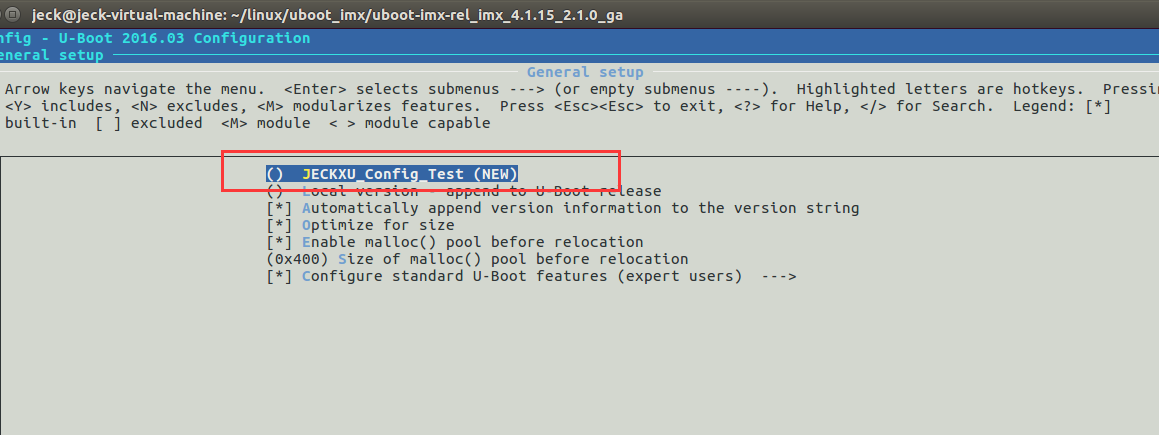

配置项：

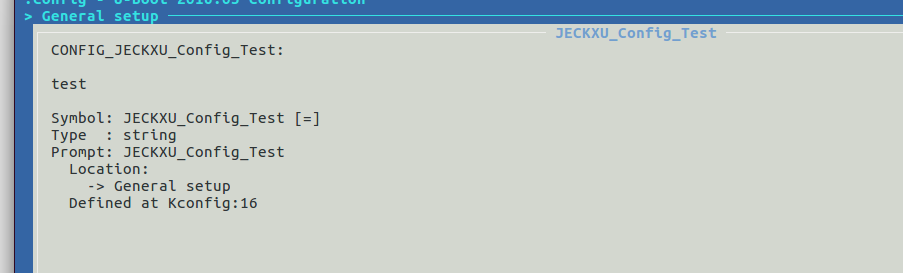

帮助内容：

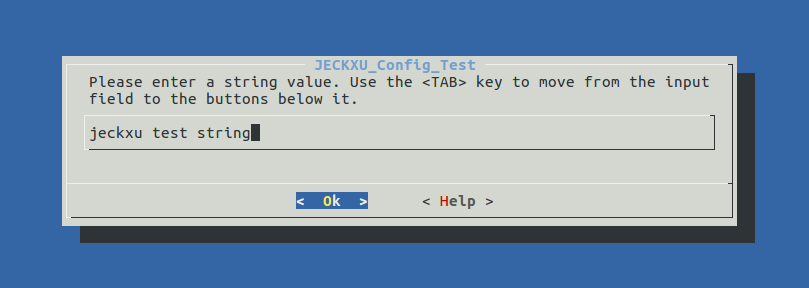

给字符串添加值

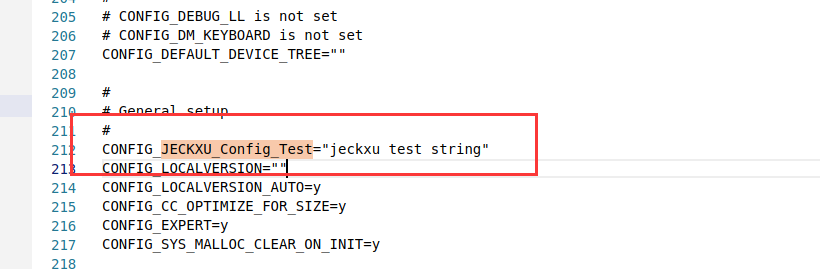

然后 save 配置的值到 .config，可以看到写入成功

我们可以在进一步根据 CONFIG 的内容编译我么需要的代码，达到我们自定义配置的效果

到此 uboot 图形化配置界面基本结束，一般不用图形化界面来配置 uboot 功能，主要还是靠修改代码来配置 uboot 功能
