写在前面：楼主正参与一个智能蓝牙的项目，项目中使用了TFT屏来显示温度和一些UI交互信息。

如题，屏幕大小是1.44寸，TFT-LCD屏幕，132 (H) x RGB x 162 (V) Bits，驱动芯片是ST7735S，3.3V和2.8V两组供电；

一、屏幕采用非标准的SPI通信协议，有关的参考代码（keil工程）和所有资料，可点击下载；

二、调试中我使用的取模软件是PCtoLCD2002.exe，西西软件园可下载；

1、汉字==》楷体，阿拉伯数字==》Arial（数字的标准字体）；

2、C51格式（采用逆向、逐行式）；

3、字号自行设定，生成的字模可直接在代码中使用；

三、调试的难点在于汉字和阿拉伯数字的居中显示，不过也不算难；

1、绝对居中效果==》始终显示在屏幕的中心；

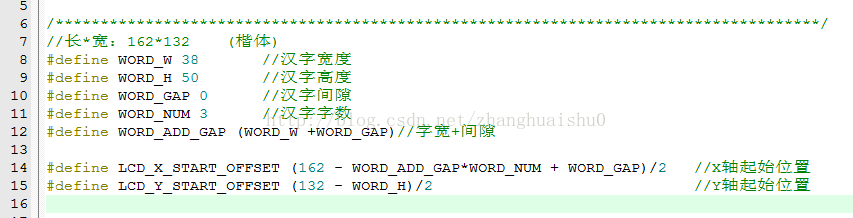

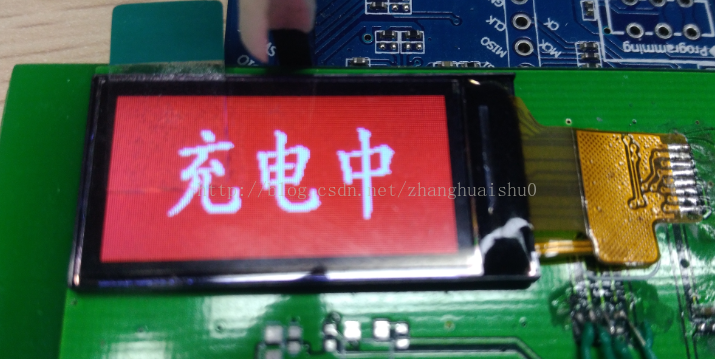

1）汉字：

void showhanzi(unsigned int x, unsigned int y, unsigned char index)
{
	unsigned char i, j;
	unsigned char *temp = (u8 *)hanzi;	//hanzi 是汉字字模的buf
	Address_set(x, y, x+39, y+49);		//39和49需要根据字号调整
	temp+=index*250;			//250是一个汉字占的字节数,index是下标
	for(j = 0; j < 250; j++)
	{
		for(i = 0; i < 8; i++)
		{
			if((*temp&(1<<i))!=0)
				LCD_WR_DATA(POINT_COLOR);
			else
				LCD_WR_DATA(BACK_COLOR);
		}
		temp++;
	}
}

void LCD_Display_fun_word(u16 color1, u16 color2, u8 offset)
{
	if(BACK_COLOR != color1)		//颜色改变时才清
	{
		LCD_Clear(color1);
		BACK_COLOR = color1;
	}
	POINT_COLOR = color2;

	showhanzi(LCD_X_START_OFFSET, LCD_Y_START_OFFSET, 3*offset);
	showhanzi(LCD_X_START_OFFSET+WORD_ADD_GAP, LCD_Y_START_OFFSET, 3*offset+1);
	showhanzi(LCD_X_START_OFFSET+WORD_ADD_GAP*2, LCD_Y_START_OFFSET, 3*offset+2);
}

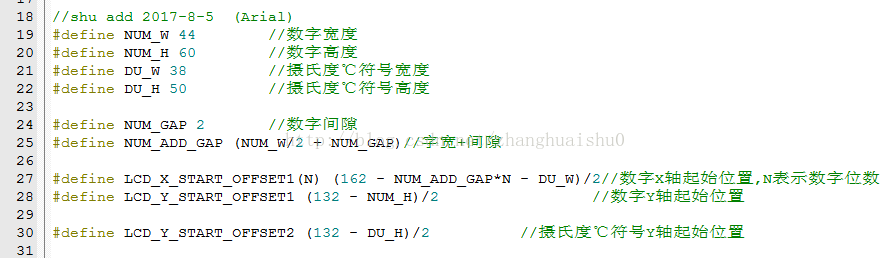

2）数字：

void shownumber(unsigned int x, unsigned int y, unsigned char index)
{
    unsigned char i, j;
    unsigned char *temp = (u8 *)number;  //number是数字字模的buf
    Address_set(x, y, x+23, y+49);      //23和49需要根据字号调整
    temp+=index*180;            //180是一个数字占的字节数,index是下标
    for(j = 0; j < 180; j++)
    {
        for(i = 0; i < 8; i++)
        {
            if((*temp&(1<<i))!=0)
                LCD_WR_DATA(POINT_COLOR);
            else
                LCD_WR_DATA(BACK_COLOR);
        }
        temp++;
    }
}

void LCD_Display_fun_temp(u16 color1, u16 color2, u8 offset)
{
	u8 len;
	len = Getnumlen(temp);			//获得温度的位数

	if(BACK_COLOR != color1)		//颜色改变时才清
	{
		LCD_Clear(color1);
		BACK_COLOR = color1;
	}
	POINT_COLOR = color2;

	if(0 == temp)
		len = 1;					//0℃的显示

	for(int i = 0; i < len; i++)
	{
		shownumber(LCD_X_START_OFFSET1(len)+NUM_ADD_GAP*(len-i-1), LCD_Y_START_OFFSET1, temp%10);

		temp /= 10;
	}
	showdu(LCD_X_START_OFFSET1(len)+NUM_ADD_GAP*len, LCD_Y_START_OFFSET2, 0);
}

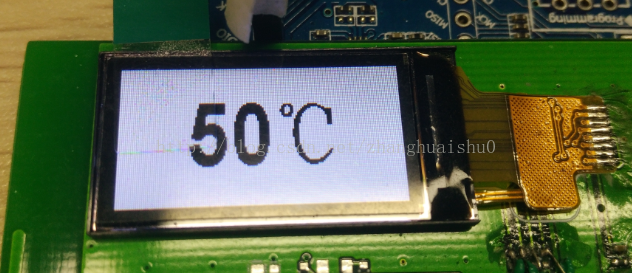

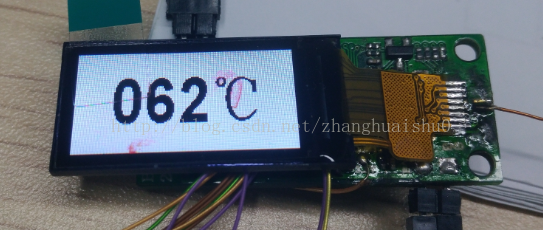

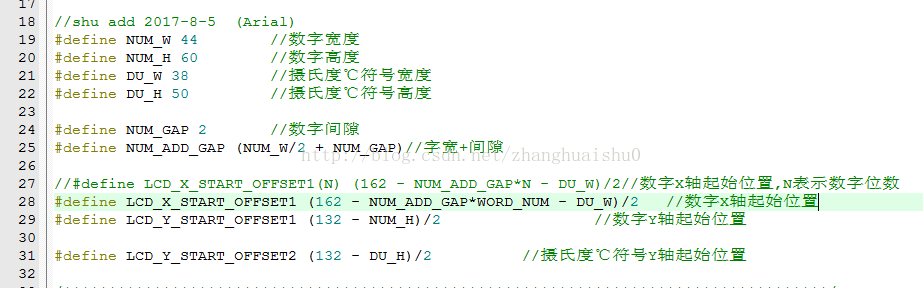

2、相对居中效果==》参考市场产品，主要针对数字（补0）；

void LCD_Display_fun_temp(u16 color1, u16 color2, u8 offset)
{
//    u8 len;
//    len = Getnumlen(temp);          //获得温度的位数

    if(BACK_COLOR != color1)        //颜色改变时才清
    {
        LCD_Clear(color1);
        BACK_COLOR = color1;
    }
    POINT_COLOR = color2;

//    if(0 == temp)
//        len = 1;                    //0℃的显示

    for(int i = 0; i < WORD_NUM; i++)
    {
	shownumber(LCD_X_START_OFFSET1+NUM_ADD_GAP*(2-i), LCD_Y_START_OFFSET1, temp%10);
//        shownumber(LCD_X_START_OFFSET1(len)+NUM_ADD_GAP*(len-i-1), LCD_Y_START_OFFSET1, temp%10);

        temp /= 10;
    }
    showdu(LCD_X_START_OFFSET1+NUM_ADD_GAP*WORD_NUM, LCD_Y_START_OFFSET2, 0);//摄氏度℃
//    showdu(LCD_X_START_OFFSET1(len)+NUM_ADD_GAP*len, LCD_Y_START_OFFSET2, 0);
}
