数据段

对于8086CPU来说，在编程时，可以根据需求，将一组内存单元定义为一个数据段段
我们可以将一组长为N（N<=64K）、地址连续、起始地址为16整数倍的内存单元当做专门存储数据的的内存空间，称为数据段。
比如 123B0H ~ 123B9H 这段内存空间用来存放数据，我们可以认为 123B0H ~ 123B9H 是一个数据段，它的段地址为123BH，长度为10字节
如何访问数据段中的数据 – 用DS存放数据段的段地址，再根据需要，用相关指令访问数据段中的具体单元

DS 和 [address]

CPU要读写一个内存单元时，必须要先给出这个内存单元的地址
在8086中，内存地址由段地址和偏移地址组成
8086中有一个DS段寄存器，通常用来存放要访问数据的段地址
8086不支持将数据直接送入段寄存器（CS、DS、SS、ES），即 mov ds, 1000H 是错误的

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 下面3条指令的作用是将 10000H(1000:0000) 内存中的数据赋值到 al寄存器 中
// mov al, [address] 的意思是将 DS:address 中的内存数据赋值到 al寄存器 中
// 由于al是ax的低8位寄存器，所以将一个字节的数据赋值给al寄存器
mov bx, 1000H
mov ds, bx
mov al, [0]


// 下面3条指令的作用是将 al寄存器 中的数据写入到内存 10000H(1000:0000) 中
// mov [address], al 的意思是将 al寄存器 中的数值 写入到内存 DS:address 中
// 由于al是ax的低8位寄存器，所以将一个字节的数据写入到内存中
mov bx, 1000H
mov ds, bx
mov [0], al

字型数据的传递（2个字节）

写出下面指令执行后寄存器ax，bx，cx中的值
内存图00

复制代码

1
2
3
4
5
6
7
8
9
// 指令执行序列
mov ax, 1000H
mov ds, ax
mov ax, [0]
mov bx, [2]
mov cx, [1]
add bx, [1]
add cx, [2]

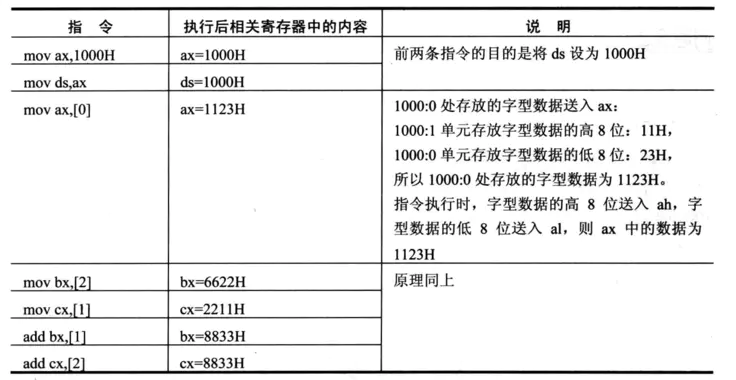

指令执行过程

复制代码

1
2
3
4
5
6
// 最后结果
DS = 1000H
AX = 1123H
BX = 8833H
CX = 8833H

大小端和高低位

大端模式（Big Endian），是指数据的高字节保存在内存的低地址中，而数据的低字节保存在内存的高地址中（高低低高）
小端模式（Little Endian），是指数据的高字节保存在内存的高地址中，而数据的低字节保存在内存的低地址中（高高低低）

注意：
1.ARM既可以工作在大端模式，也可以工作在小端模式
2.大小端说的是内存地址高低位与其保存的数据的高低位的关系，而大小端的特性是由CPU决定的，更具体地说，是由数据总线的安装顺序决定的。不同的CPU生产厂商，数据总线的安装顺序不同，也就产生了大端模式和小端模式
3.大端模式内存地址的高低位与数据的高低位相反，小端模式内存地址的高低位与数据的高低位一致
4.一般我们画内存图的时候，都是低地址在上，高地址在下，从上往下内存地址逐渐递增。从这个角度来说，大端模式更符合人类的阅读习惯

练习

第一题：
写出下面指令执行后寄存器ax，bx，cx中的值
内存图01

复制代码

1
2
3
4
5
6
7
8
9
// 指令执行序列
mov ax, 1000H
mov ds, ax
mov ax, 11316
mov [0], ax
mov bx, [0]
sub bx, [2]
mov [2], bx

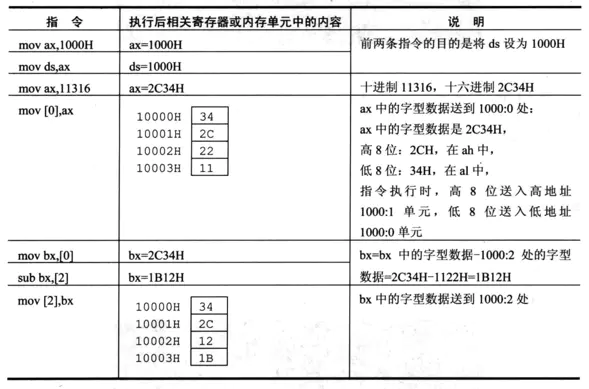

指令执行过程01

第二题：
各寄存器的初始值:CS=2000H，IP=0000H，DS=1000H，AX=0000H，BX=0000H;
1.写出CPU执行的指令序列（用汇编指令写出）
2.写出CPU执行完指令后，CS、IP和相关寄存器中的数值
3.再次体会：数据和程序有区别吗？如何确定内存中的信息哪些是数据，哪些又是程序？
内存图02

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 指令执行序列
mov ax, 6622H
jmp 0ff0:0100 // 段地址0ff0 x 16 = ff000H, 然后加上偏移地址 0100 = 10000H)
mov ax, 2000H
mov ds, ax
mov ax, [0008]
mov ax, [0002]

// 最后结果
CS = 0FF0H
IP = 010BH
DS = 2000H
AX = EA66H
BX = 0000H

mov 指令

复制代码

1
2
3
4
5
6
7
8
9
mov 寄存器, 数据		// 将数据写入到寄存器，比如：mov ax, 0008H
mov 寄存器1, 寄存器2	// 将寄存器2的数据写入到寄存器1，比如：mov ax, bx

mov 寄存器, 内存单元	// 将内存单元的数据写入到寄存器，比如：mov ax, [0]
mov 内存单元, 寄存器	// 将寄存器的数据写入到内存单元中，比如：mov [0], ax

mov 段寄存器, 寄存器	// 将寄存器中的数据写入到段寄存器中，比如：mov ds, ax
mov 寄存器, 段寄存器	// 将段寄存器中的数据，写入到寄存器中，比如：mov ax, ds

注意："mov 内存单元1, 内存单元2 " 是不允许的，比如 mov [0], [1]。因为这里连个寄存器都没有，CPU怎么知道读多少字节，写多少字节。

add 和 sub 指令

add指令和 sub指令同 mov指令一样，都有两个操作对象。他们可以有以下几种形式：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
// add 指令
add 寄存器, 数据		// 将数据和寄存器中的值相加，结果保存到寄存器中，比如：add ax, 0008H
add 寄存器1, 寄存器2	// 将寄存器2中的值和寄存器1中的值相加，结果保存到寄存器1中，比如：add ax, bx
add 寄存器, 内存单元	// 将内存单元中的值与寄存器中的值相加，结果保存到寄存器中，比如：add ax, [0]
add 内存单元, 寄存器	// 将寄存器中的值和内存单元中的值相加，结果保存到内存单元中，比如：add [0], ax

// sub 指令
sub 寄存器, 数据		// 将寄存器中的值减去数据，结果保存到寄存器中，比如：sub ax, 0008H
sub 寄存器1, 寄存器2	// 将寄存器1中的值减去寄存器2中的值，结果保存到寄存器1中，比如：sub ax, bx
sub 寄存器, 内存单元	// 将寄存器中的值减去内存单元中的值，结果保存到寄存器中，比如：sub ax, [0]
sub 内存单元, 寄存器	// 将内存单元中的值减去寄存器中的值，结果保存到内存单元中，比如：sub [0], ax

注意

8086CPU是小端模式

复制代码

1
2
3
4
5
mov ax, [0008] 	// CPU从DS:0008H处开始读取2个字节的数据
mov al, [0008]  // CPU从DS:0008H处开始读取1个字节的数据
mov ah, [0008]  // CPU从DS:0008H处开始读取1个字节的数据
总结：CPU是根据寄存器的位数来决定从 DS:0008H 处读取多少位的数据的
