8086汇编--1--通用寄存器和简单汇编指令

By：wangyz

1,通用寄存器

8086CPU所有的寄存器都是16位

数据寄存器：ax  bx  cx  dx

指针及变址寄存器：bp  sp  di  si

段寄存器：CS  DS  SS  ES

控制寄存器：IP





数据寄存器

也称为通用寄存器，均为16位，包括AX，BX，CX和DX



16位寄存器的逻辑结构





4个16位寄存器又可分割成8个独立的8位寄存器





AX 累加器(Accumulator)，用累加器进行的操作可能需要更少时间。累加器可用于乘、除、输入/输出等操作；

BX称为基地址寄存器(Base Register)，可作通用寄存器用，在计算存储器地址时，常用作基址存储器；

CX称为计数寄存器(Count Register)，常用作循环计数器；在位操作中，要用CL来指明移位的位数；

DX称为数据寄存器(Data Register)。在进行双字的乘、除运算时，它可作为默认的操作数参与运算，也可用于存放I/O的端口地址。





字在存储器中的存储

字：word，一个字由2个字节组成

一个字节可以存放在8位寄存器中

一个字可以存放在一个16位寄存器中，高位字节放于高8位寄存器中，低位字节放于低8位寄存器中。

如十进制数字20000存放到AX中，二进制表示为0100-1110-0010-0000，十六进制表示为4E20h

AX的高8位AH中为4Eh，AX的低8位AL中为20h





简单汇编指令

mov指令：数据传送指令， 2地址指令

add指令：算术指令，2地址指令

注意：在进行数据传送或算术运算时，指令的两个操作对象的位数应当一致！



mov ax,18

将18送入寄存器AX中，AX=18

mov ah,78

将78送入寄存器AH中，AH＝78

add ax,8

将寄存器AX中的数值加8，AX＝AX+8

mov ax,bx

将寄存器BX中的数据送入AX，AX＝BX

add ax,bx

将AX和BX中的数值相加，存入AX中，AX＝AX+BX

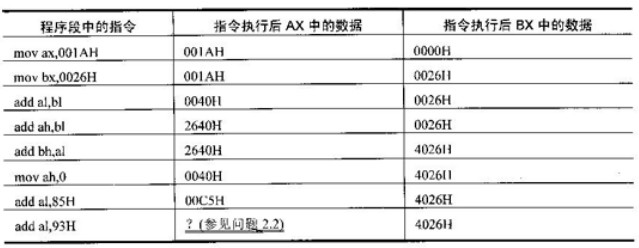

示例：

AX和BX的初始值都为0000H



mov ax,001AH  ax=001AH bx=0000H

mov bx,0026H  ax=001AH bx=0026H

add al,bl  al=al+bl=1AH+26H=40H  ax=0040H bx=0026H

add ah,bl ah=ah+bl=00H+26H=26H ax=2640H bx=0026H

add bh,al bh=bh+al=00H+40H=40H ax=2640H bx=4026H

mov ah,0 ax=0040H bx=4026H

add al,85H al=al+85H=40H+85H=C5H ax=00C5H bx=4026H

add al,93H al=al+93H=C5H+93H=158H (al为8位寄存器，最高位1丢失)

ax=0058H bx=4026H





物理地址（了解即可）

8086CPU有20位的地址总线，可以传送20位的地址，达到1M的寻址能力。

8086CPU又是16位结构，在内部一次性处理，传输，暂时存储的地址为16位。

从8086内部结构来看，表现的寻址能力只有64KB

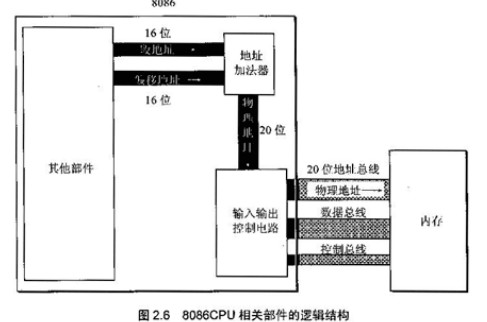

8086采用一种在内部用两个16位地址合成的方法来形成20位的物理地址。

1.cpu中的相关部件提供两个16位的地址，一个称为段地址，另一个称为偏移地址。

2.段地址和偏移地址通过内部总线送入一个叫做地址加法器的部件。

3.地址加法器将两个16位地址合并为一个20位的物理地址。

4.地址加法器通过内部总线将20位物理地址送入输入输出控制电路

5.输入输出控制电路将20位物理地址送上地址总线。

6.20位物理地址被地址总线送入存储器



地址加法器采用 物理地址=段地址*16+偏移地址 的方法将段地址和偏移地址合成物理地址

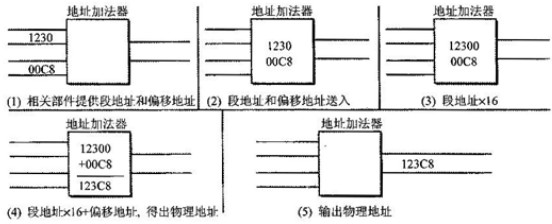

例如：cpu要访问地址为123C8H的内存单元







段的概念

段地址名称中的段的概念，可能会让人误以为内存被划分成了一个一个的段，每个段又一个段地址。

内存并没有分段，段的划分来自于CPU。由于8086CPU用段地址*16+偏移地址=物理地址的方式给出内存单元的物理地址，使得我们可以用分段的方式来管理内存，

地址10000H-100FFH的内存单元组成一个段，该段的起始地址(基础地址)为10000H，段地址为1000H，大小为100H。

也可以认为地址10000H-1007FH,10080H-100FFH的内存单元组成两个段，他们的原始地址基础地址为：10000H和10080H，段地址为：1000H和1008H，大小都为80H



偏移地址16位，变化范围0000H-FFFFH，仅用偏移地址来寻址最多可寻64KB个内存单元

比如给定段地址1000H，用偏移地址寻址，CPU的寻址范围为10000H-1FFFFH，也是64KB，段有16个即16*64=1024KB=1M







段寄存器（了解，后面有详细的解释）

8086CPU有4个段寄存器：CS,DS,SS,ES

CS：代码段code

DS：数据段data

IP： 指令指针 寄存器，指向下一条要执行的命令



CS和IP

CS和IP指示了CPU当前要读取的指令的地址，

CS是代码段寄存器，IP是指令指针寄存器

在8086机器中，任意时刻，设CS中的内容为M，IP为N，CPU将从内存M*16+N单元开始读取一条指令并执行

也可以这样表述，任意时刻，CPU将CS:IP指向的内容当作指令执行。



修改CS:IP指令

在CPU中。能够用指令读写的部件只有寄存器，程序员可以通过改变寄存器中的内容实现对CPU的控制。

CPU从何处执行指令由CS:IP决定的，程序员可以通过修改CS,IP的值来控制CPU执行目标指令。

jmp指令：

同时修改CS:IP的值，可用"jmp 段地址:偏移地址"的指令完成

jmp 2AE3:3 执行后：CS=2AE3H IP=00003H，CPU 将从2AE33H处读取指令

jmp 3:0B16 执行后：CS=0003H IP=0B16H，CPU将从00B46H处读取指令

若仅想修改IP的值，"jmp 某一个合法寄存器"

jmp ax，指令执行前：ax=1000H cs=2000H ip=0003H

指令执行后 ax=1000H cs=2000H ip=1000H

jmp ax 在含义上近似 mov ip,ax

修改cs，mov cs,ax
