概述

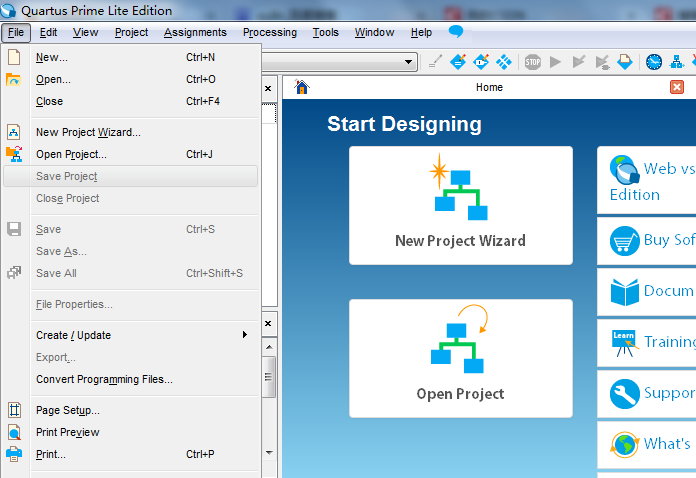

选择file---new project wizard

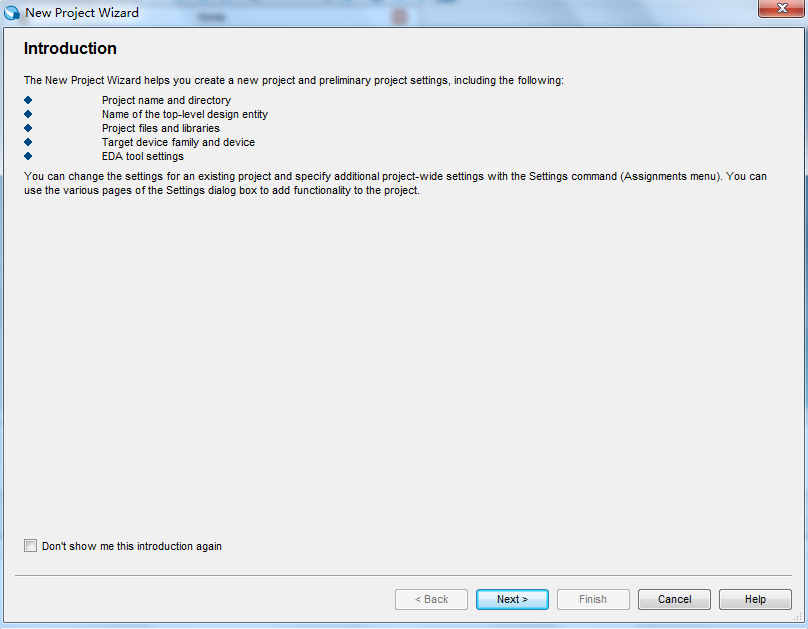

点击next，这一步忽略

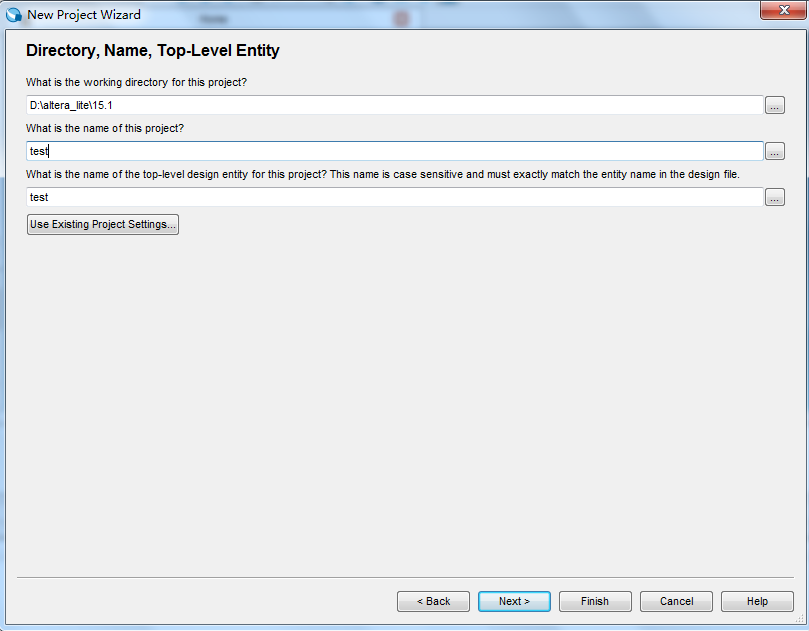

输入项目的名称，自己写就可以，随便什么，不要有空格

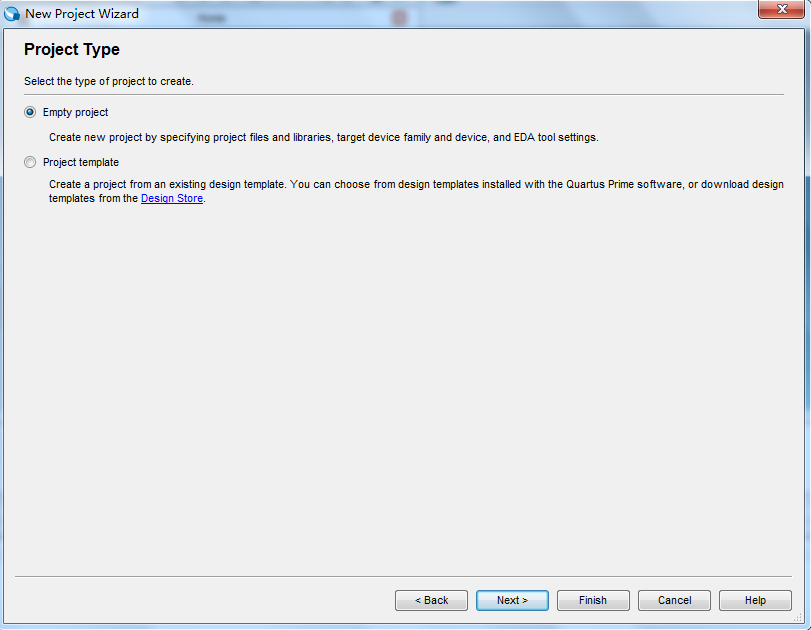

默认选择空文件-----next

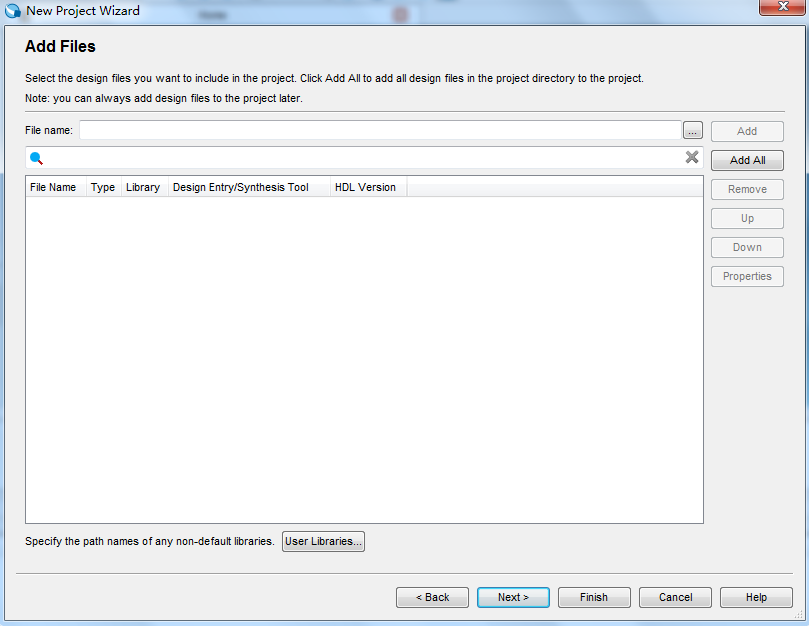

如果需要增加写好的文件，自己选择，不需要就忽略，直接next

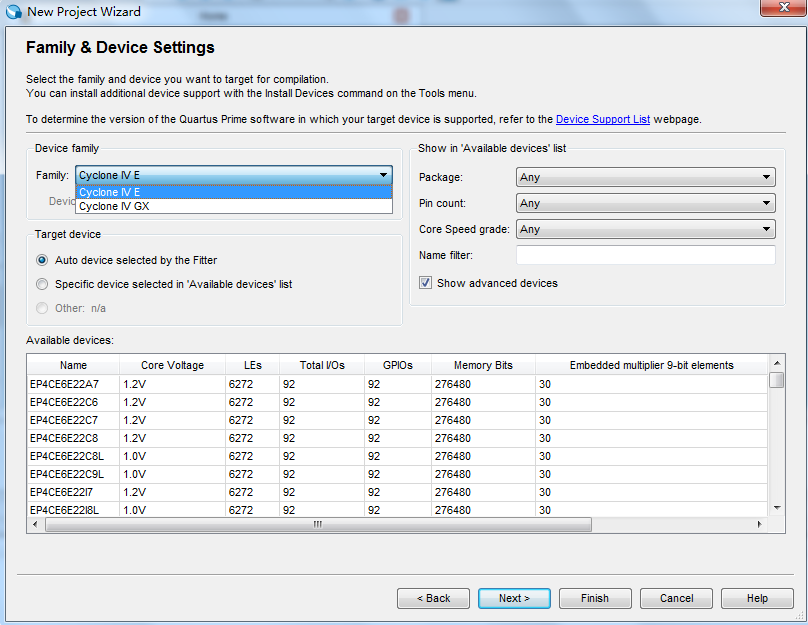

选择硬件器件型号，打包文件中有一个系列的器件，在安装quartus的嘶吼顺便安上就可以了
我这里选择常用的ep4ce6e22c8

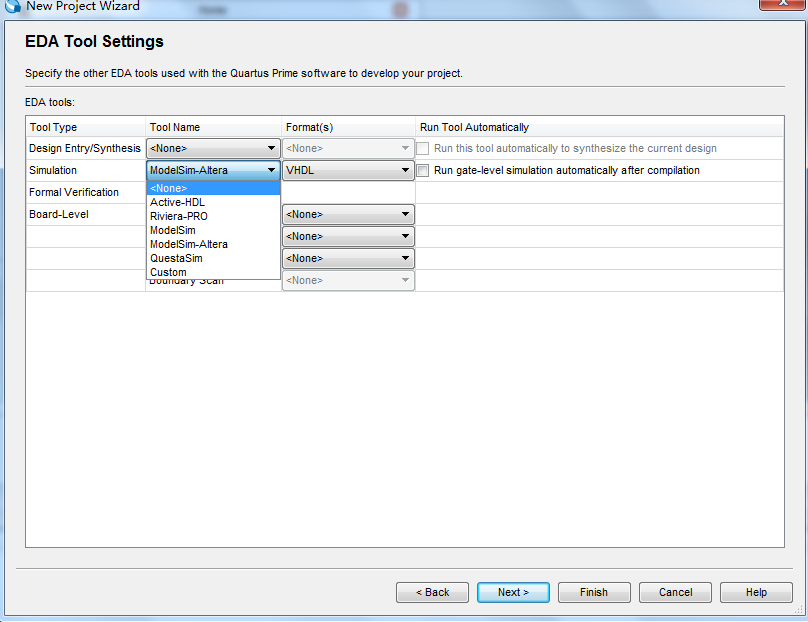

暂时不需要仿真，simulation选择none，如何需要，先安装modelsim 打包文件中有该软件安装包
直接next---finish，最后会显示一些信息，新手可以直接忽略

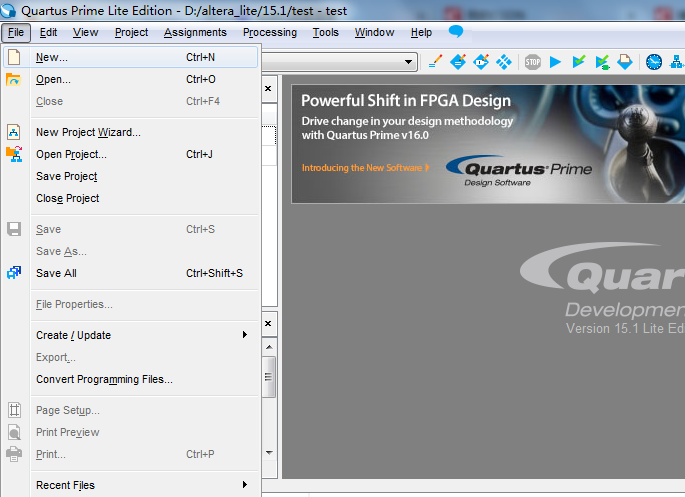

接下来，创建文件file----new

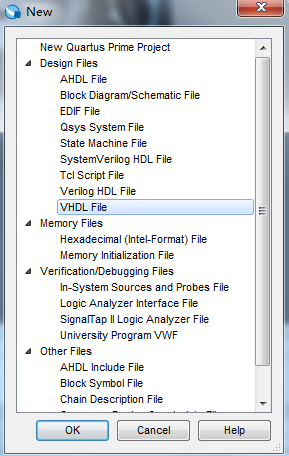

选择VHDL文件，这里以VHDL为例子，Verialog一样的

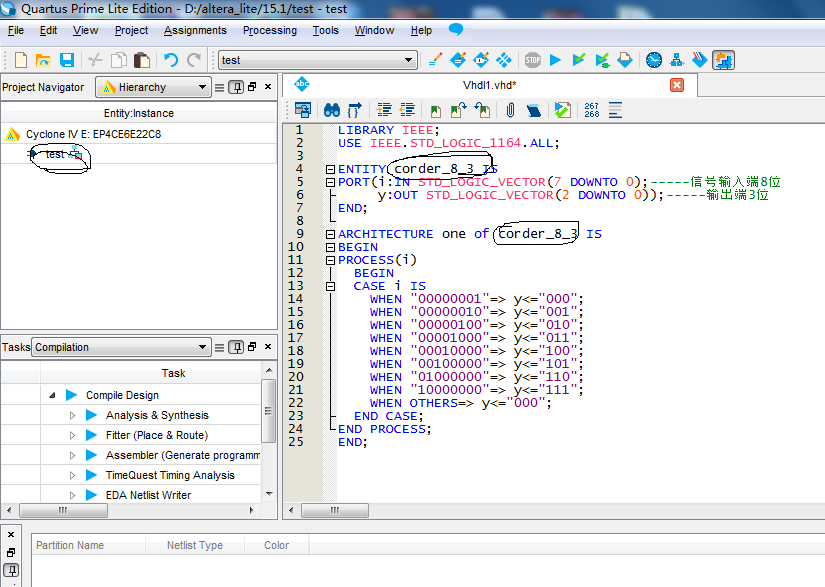

确定后，空白文件上敲上代码，这里是一个编码器的代码，注意，这是个错误示例，圈出来的部分特别提示，名称要一致

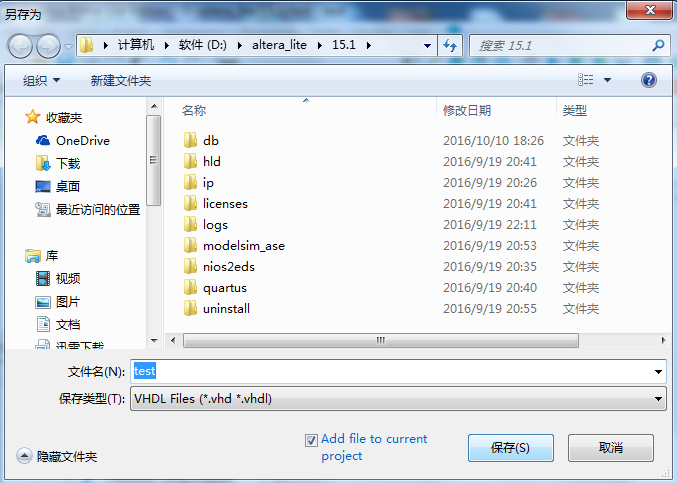

要么代码改成test，要么左侧文件名为corder_8_3,也就是点击保存之后的文件名要写成跟程序一致
保存

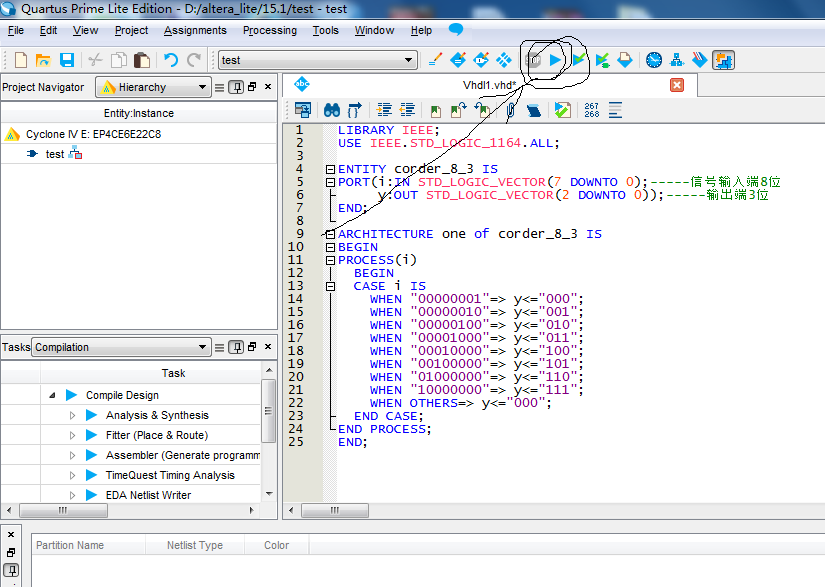

保存好文件之后，可以点击编译，上面三角形
成功编译综合的样子是下面，必须是四个钩，有一个都是有问题的
这样，第一个VHDL程序就完成了，测试方式可以仿真，也可以烧写到可编程器件中去运行，这里就不多叙述了
