在 LaTeX 中直接作图：Picture环境

如果你需要在文档中加入一些简单的图形，picture环境将是一个很好的选择。本篇文章将会介绍如何在 LaTeX 中使用该环境绘制圆形、线条，以及其他图形元素。

介绍

在 LaTeX 文件中，你可以直接使用代码来绘制图片：

setlength{unitlength}{1cm}
thicklines
begin{picture}(10,6)
put(2,2.2){line(1,0){6}}
put(2,2.2){circle{2}}
put(6,2.2){oval(4,2)[r]}
end{picture}

picture的语法是

begin{picture}(width,height)(x-offset,y-offset)

参数是通过小括号来传递的。width和height就是宽和高，单位由这条命令设定：setlength{unitlength}{1cm}。第二个参数是可选的，它定义了图形相对于左下角的坐标。下面给出几个其他命令的例子：

put(6,2.2){oval(4,2)[r]}
这个命令会绘制一个椭圆，其中心点的位置是（4，2）。参数[r]是可选的，你可以使用r、l、t、b，分别代表椭圆的右、左、上、后者下半部分。不设定这个参数的话，那么整个椭圆都会被显示出来。

put(2,2.2){circle{2}}
这个命令会绘制一个园，其中心点是（2，2.2），半径是2。

在下一个章节，我们介绍剩下的命令。

点、圆、文字

不同的基础元素可以组合起来，从而绘制复杂的图形。

setlength{unitlength}{0.8cm}
begin{picture}(12,4)
thicklines
put(8,3.3){{footnotesize $3$-simplex}}
put(9,3){circle*{0.1}}
put(8.3,2.9){$a_2$}
put(8,1){circle*{0.1}}
put(7.7,0.5){$a_0$}
put(10,1){circle*{0.1}}
put(9.7,0.5){$a_1$}
put(11,1.66){circle*{0.1}}
put(11.1,1.5){$a_3$}
put(9,3){line(3,-2){2}}
put(10,1){line(3,2){1}}
put(8,1){line(1,0){2}}
put(8,1){line(1,2){1}}
put(10,1){line(-1,2){1}}
end{picture}

在这个例子中，图片中包含多个线和圆，同时还包含一些文字来作为元素的标签。下面解释各个命令：

thicklines
这个命令改变线的粗细，让线变得更粗。你也可以使用 thinlines，来让线变得更细。

put(8,3.3){{footnotesize $3$-simplex}}
这个命令会绘制一个填充的圆，其中心点是（9，3），半径是0.1。它很小，可以被当作成一个点。

put(10,1){line(3,2){1}}
这个命令会绘制一个直线，起点是（10，1），长度是1，方向是（3，2）。你可能需要进行一些计算来确定线的斜率。

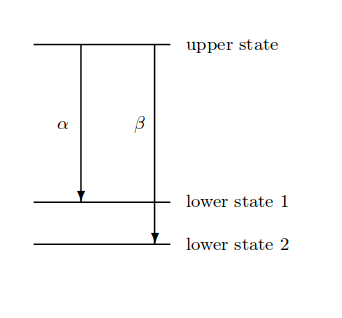

你也可以在picture环境中绘制箭头。下面介绍几个例子：

setlength{unitlength}{0.20mm}
begin{picture}(400,250)
put(75,10){line(1,0){130}}
put(75,50){line(1,0){130}}
put(75,200){line(1,0){130}}
put(120,200){vector(0,-1){150}}
put(190,200){vector(0,-1){190}}
put(97,120){$alpha$}
put(170,120){$beta$}
put(220,195){upper state}
put(220,45){lower state 1}
put(220,5){lower state 2}
end{picture}

vector的语法与线差不多：

put(120,200){vector(0,-1){150}}
这个命令会绘制一个箭头，起点是（120，200），长度是150，方向是（0，-1）。

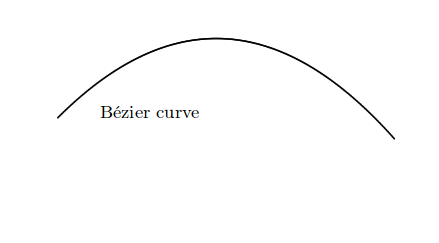

贝塞尔曲线

贝塞尔（Bézier curves）是一种特殊的曲线，绘制它需要三个参数：起点、终点、以及一个定义它有多曲的参数。

setlength{unitlength}{0.8cm}
begin{picture}(10,5)
thicklines
qbezier(1,1)(5,5)(9,0.5)
put(2,1){{Bézier curve}}
end{picture}

需要注意的是：命令qbezier（二次贝塞尔曲线）不在put命令之中。
需要传递的参数包括：

• 一个起点
• 一个控制点
• 一个终点

picture是在 LaTeX 中创建图片的标准工具。如你所见，这个工具有时候限制很多，不太容易使用。不过它可以被大多数编译器支持，并且不需要引入额外的包。如果你需要创建更复杂的图片，你可以参考这两篇文档：

• TikZ package
• Pgfplots package

延伸阅读

更多信息请见：

• TikZ package
• Pgfplots package
• 在 LaTeX 中调整图片和表格的位置
• LaTeX 中表格和图片的目录
• wikibooks 中介绍 Picture 包的文章
