3DSMAX制作室内餐厅效果图

159 阅读 0 评论 105 点赞

我是靠谱客的博主典雅背包，最近开发中收集的这篇文章主要介绍3DSMAX制作室内餐厅效果图，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

这篇教程教大家用3DSMAX制作室内效果图，教程还是很不错的，我刚接触3DSMAX，花了不少时间。觉得这个教程介绍的知识点都挺不错的。转发下。希望靠谱客的朋友们喜欢吧。先来看看效果图：

第一部分：模型

第二部分：合成

第三部分：贴图材质

第四部分：灯光

第五部分：渲染

模型

第一步

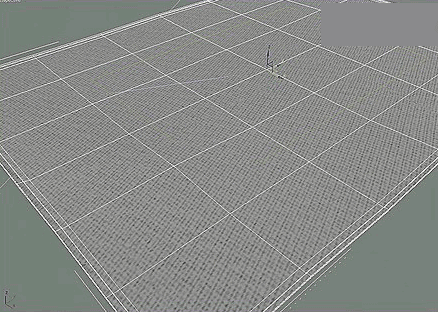

创建一个长8米、宽5米的面，并且他的方向的段数也为8和5，转变为Poly，并且拉伸，天花板大约2.65米高。创建边>快速切边，拉伸>拉伸边，焊接点>塌陷。不过要切记用正确的合理的单位，在这个场景中我们用的是1unit=1cm。（图01）

图01

第二步

创建窗框。首先把一个盒子放到窗户洞中，段数为3/4，移动点得到窗框，通过移动边得到新的盒子，记得要把点给塌陷。在左边的图中我给出了两个制作窗户的方法。（图02）

图02

第三步

给窗框应用MeshSmooth，设置类型：Classic，重复值为2，强度0.2，为了使线框能够在正确的位置，我们先建立一个额外的边。（图03）

图03

第四步

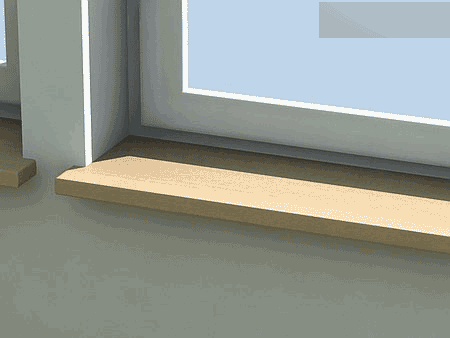

复制门框到第二个窗户和阳台的门，移动点来适合门的尺寸，然后从一个Box开始创建拉手，并且应用MeshSmooth。不要忘记了窗户台。（图04）

图04

第五步

创建阳台的栏杆是很简单，不过是很费时的事情。阳台的栏杆是通过将一个Box给他一个小的MeshSmooth（0.04）得到的。然后把他们Attach，接着仅仅给上面和下面的栏杆一个MeshSmooth。（图05）

图05

第六步

建立一个简单的室内装饰品，简单的书架是由Box得到的。（105 x 210 x 60）。（图06）

图06

第七步

然后再制作一个简单的橱柜，桌面是由玻璃制作成的。尺寸如图。（图07）

图07

第八步

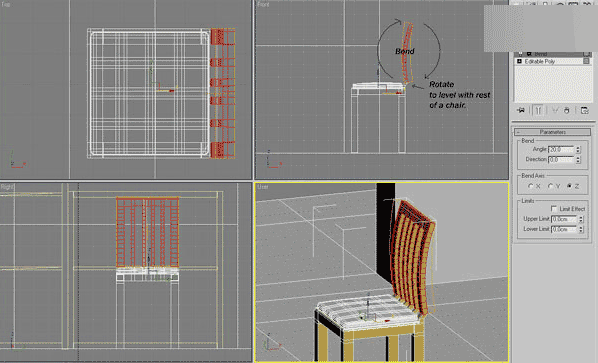

椅子的制作，先制作4个垂直的桌腿，拉伸上面的Poly，并且连接他们得到一个椅子面。为了制作靠背，我们可以拉伸Poly，然后选择面给他们一个Bend修改器，角度：10-20。然后右键点Bend修改器，选择塌陷所有的，现在靠背有了，但是他与剩余的部分不能正确的连接，你必须向右旋转来与基座配合好。坐垫是由一个简单的4×4×4的Box然后利用MeshSmooth得到的。（图08）

图08

第九步

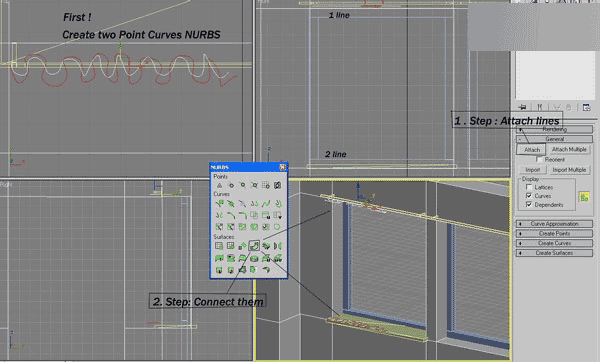

窗帘的创建，用两个基本相似的Nurbs曲线。把一个移动到窗户的顶端，另外一个到窗户底端，把他们Attach，然后利用Blend工具连接两个形状得到我们的窗帘部分。（图09）

图09

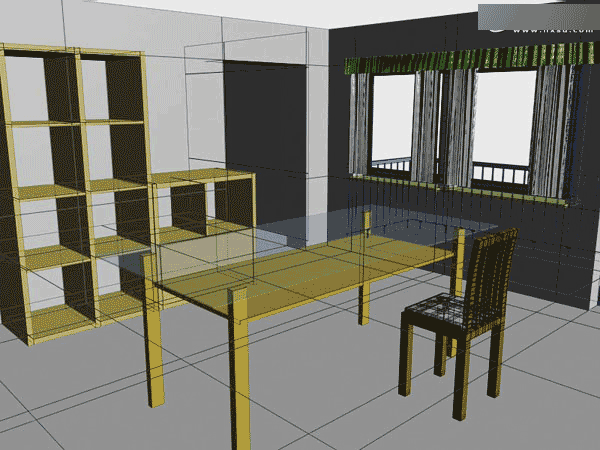

我们的场景应该象这样，你可以用窗户的檐口来装饰。（图10）

图10

第十步

创建暖气，我用6个Box加了很小的MeshSmooth，为了保证他们距离相等我用了Array工具。（图11）

图11

第十一步

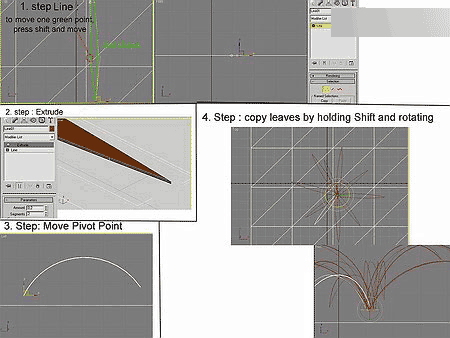

最后一步给我们的房间加点生物，有生命力的东西。第一利用线工具创建叶子的形状。( Create>Shapes>Splines>Line )，就象我们屏幕中画的一样。然后把线的点增加到16。给他拉伸0.2，并且把他的段数设置为2。

然后给他增加Bend修改器，这个可以按照你的想法给他一个合适的数值。

接下来可以把所有的修改器塌陷并且转变为Poly。

移动植物的轴心点到它的基点，这个就是植物的中心。给植物取个名字（例如：leaf01），然后按住Shift按键，旋转叶子几次并且用不同的比例放大缩小使植物更自然。（图13）

图13

第十二步

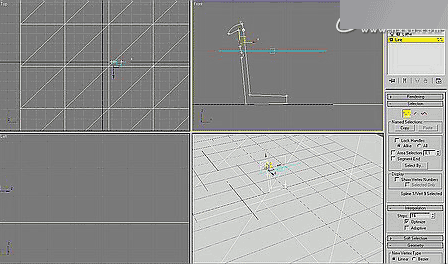

花盆的创建，用线创建它的侧面，然后用Lathe修改器，把它的设为Align Max，然后把段数设置为48，转为poly。（图14）

图14

合成

我们将要在这一部分建一些房间的装饰品，只要你想到的就可以建。书，书架，灯，墙的颜色等。

第一步

灯的创建，3个盒子一个细的圆柱体来做灯带。（图15）

图15

第二步

制作Bowl。首先创建10×10×1的盒子，给各个不同的光滑组设置不同的光滑。重要的是角的尖锐性。然后利用Softselection来移动点。利用MeshSmooth=2的重复值给不同的光滑组就可以得到尖锐的角。（图16）

图16

第三步

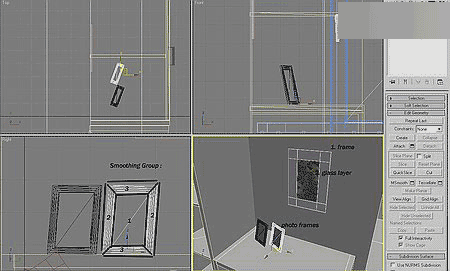

相框和墙框的制作，不要忘记了光滑组的问题。墙框就是一个简单的盒子加上一个移动点。给中间的面（放置相片或者油漆的）设置他的ID=2，给其他的面ID=1，这个很重要因为我们在后面的材质中用的是多维材质。（图17）

图17

第四步

桌布的制作是由一个盒子通过拉伸折叠边缘的Poly得到。（图18）

图18

在书架上放几本书，不要忘记给窗户按上玻璃。（图19）

图19

贴图材质

在这部分当中你将要学习到如何利用材质和创建VRay材质。切记，想要在编辑器中看到VRay材质的效果，你必须选择当前的渲染器为VRay。

第一步

首先我们必须把房间的模型建立完成，创建天花和别的墙。记得Polys也必须从外边开始。如果你不那样做的话，光将会穿过房顶，房间的照明将被破坏。（图20）

图20

第二步

设置墙和地板的材质，选择所有的墙和地板的面，设置他们的ID=1，设置只有墙的为2，其余的要绿色或者别的颜色的为3。（图21）

图21

第三步

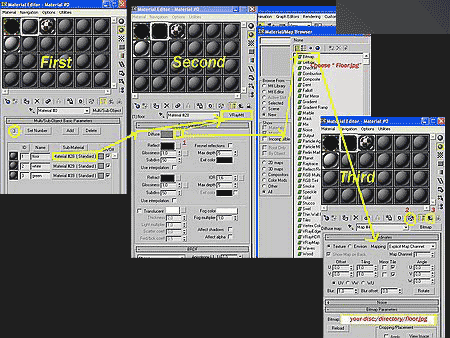

打开材质编辑器，选择一个球，选择多维材质，去掉原来的材质。设置数字为3。（图22）

图22

第四步

选择1，并且选择VRaymat格式的材质，你就可以看到VRay材质的格式了，在它的顶端你可以看到一个按钮（红色的1的位置），通过这个按钮我们可以给他一个贴图。如果想看贴图的效果点红色的2的位置，现在点3位置可以回到基本材质区。（图23）

图23

第五步

地板的材质是木头的，但是不反射任何的东西，设置反射颜色为RGB=49、49、49，或者把它的灰度直接设置为49，然后设置Glssiness到0.7，它是反射或者折射的强度值，它的数值为1.0时是最强的，更低的数值使得反射比较模糊。接着我们把漫反射的贴图复制到凹凸贴图槽中，并且设置数值为20。（图24）

图24

第六步

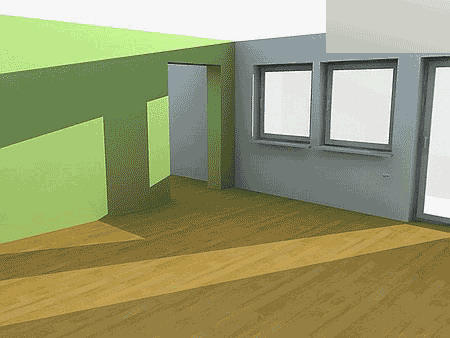

知道如何设置以后我只要告诉你数值，白墙：254、255、253；绿墙：169、205、107。这就是所有的墙和地板的材质。你可以看到大的材质贴图了。贴图太大了但是在下一步我将向你讲解如何把它变小。（图25）

图25

第七步

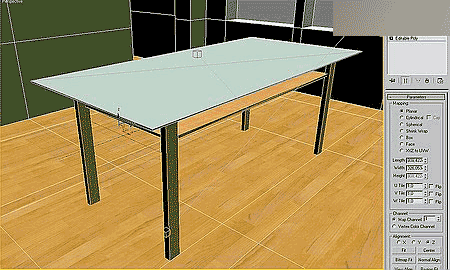

调整贴图的大小，我先要给它一个UVWmap修改器，选择Bitmap fit按钮选择一张贴图。现在选择Gizmo，重新设置他的大小。（图26）

图26

第八步

现在是给书架添加材质的时候了，仍然用VRaymat格式。选择贴图，反射15，Glossiness为0.65。把这个材质给书架。增加UVWmap修改器。选择Bitmap fit。为了书架的不同我们可以给每个不同的面一个UVWmap修改器。然后利用面选择修改器，选择另外的书架，同样的利用UVWmap。（图27）
