概述
在使用autocad制图软件绘制图形时，有时需要使用带箭头的直线，而快捷方式里边没有绘制带箭头直线的快捷键，那么autocad制图软件如何画带箭头的直线呢，接下来小烟就以autocad 2012为例简单给大家介绍一下autocad软件绘制带箭头直线的方法。

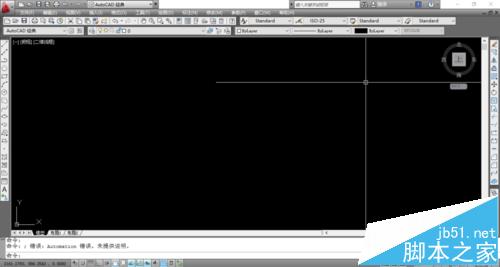

1、首先在电脑上打开autocad 2012绘图软件，为了绘制出来的箭头横平竖直，先点击下方的正交模式开启正交，如下图所示。
2、接下来在autocad绘图区域内输入快捷命令PL，该快捷命令为在图纸上绘制多段线，如下图所示。

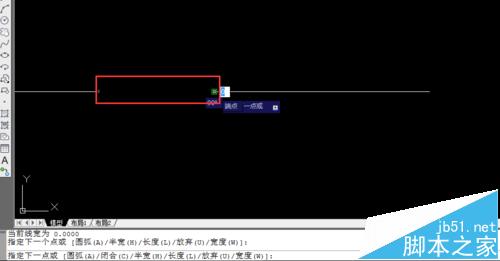

3、接下来点击【enter】按钮，并指定起点，然后在图纸上先绘制一段直线，如下图所示。

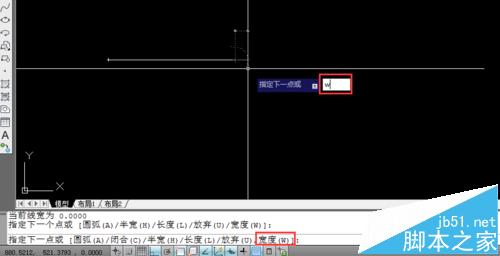

4、直线绘制完成之后点击【enter】按钮，接下来在命令栏里提示指定下一个点，在合理选择w，即选择输入线宽，如下图所示。
5、接下来在命令输入框内输入指定起点宽度和指定终点宽度，指定起点宽度可以设置成50，指定终点宽度设置为0，这样刚好显示一个箭头，如下图所示。
6、最后点击【enter】按钮并结束本次操作，此时一个标准的带箭头的直线就绘制完毕了，绘制效果如下图所示。
