自建电商平台分布式微服务架构--服务治理、服务隔离

  近些年分布式框架很是火热，目前国内使用最多的框架是阿里的Dubbo体系架构，最近也有很多公司转型到Spring Cloud的怀抱，还有一部分选择自建分布式微服务架构。  本片博文主要讲述开发者使用自建的方式搭建微服务框架，主要目的是为了让开发者在底层实现上面更加详细的了解微服务原理。

  本文以一个电商平台用自建分布式微服务架构为线索来讲解，代码中包含了自建微服务框架中众多核心模块代码：服务注册--服务发现--服务调用--服务隔离--服务熔断。详细代码已经上传gitHub了，地址：https://github.com/yun19830206/CloudShop-MicroService-Architecture    读者可以根据其公司不同业务形态，直接在此框架中修改适配，以便使用在自己的企业当中。下面详细介绍一下此电商平台的核心架构图、模块代码分析。

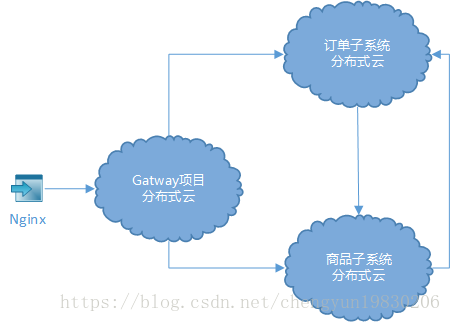

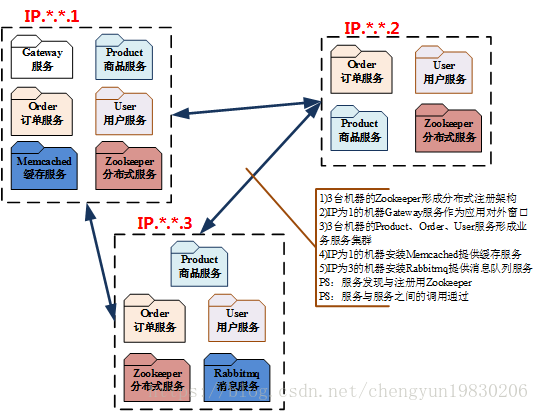

平台核心架构图

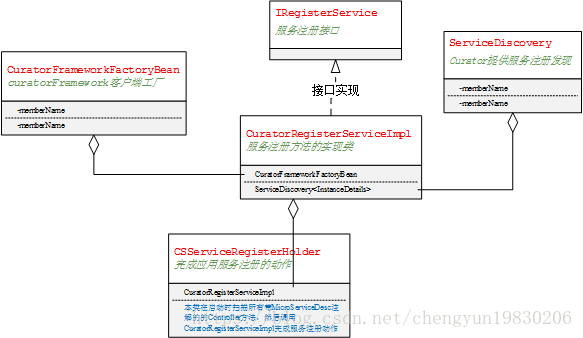

服务注册模块UML模型

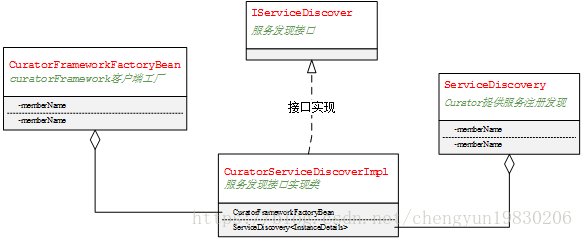

服务发现模块UML模型

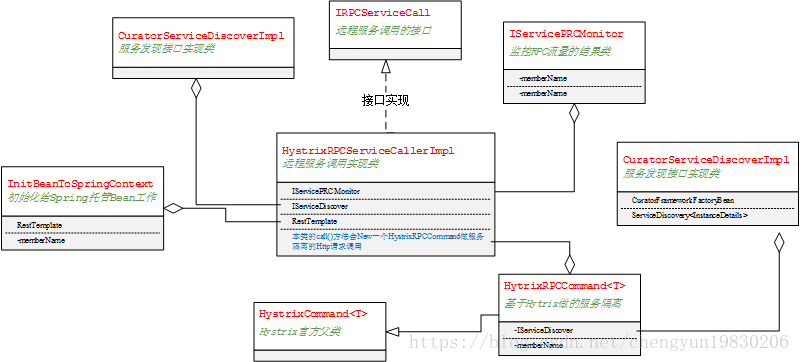

服务调用与隔离模块UML模型

GitHub中项目模块代码、构建情况介绍

以常见电商微服务为模型，本工程是自建微服务系统核心架构，利用Zookeeper做服务治理，用Hystrix做服务容错保护。 工程中业务代码没有编写，但是详细的框架代码都已经全部编写完成，况且有非常详细的注释与说明，并做框架做了各个层面的验证(有验证页面)

系统模块说明

• cs_pojo：系统公用模型Model子工程
• cs_core：核心系统子工程,完成服务注册、服务发现、服务调用容灾处理、各种核心功能提供
• cs_gateway：系统统一对外Api接口调用工程
• cs_order：订单业务系统
• cs_product：商品业务系统
• cs_user：会员业务系统

子工程启动项目地址(服务启动必须先启动Zookeeper服务，并且在微服务中填写正确微服务地址)

• cs_gateway： http://localhost:9003/frameTest.html
• cs_user： http://localhost:9000/index
• cs_product： http://localhost:9001/index
• cs_order： http://localhost:9002/index

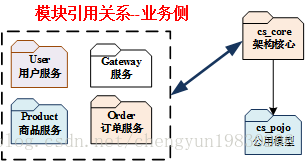

模块引用关系说明

见<cloudshop-businessModel.vsd>里面的对应章节关系图

此分布式系统构建方法说明----服务注册--服务发现--服务调用--服务隔离 这四者的核心关系见visio图

此框架待验证的点

• 服务注册：如order服务做成集成的了，在不断的服务调用过程中，先后启动1-3个product(再停用1个服务)，要能看到服务注册的结果变化。
• 服务依赖隔离：如order集群3个引用(再停用1个服务)，分时段调用超时接口、异常接口、时好时坏接口，看是否能不影响业务主线程： 具体测试验证页面见：http://IP:Port/frameTest.html; 里面此框架详细的验证方法和理论，读者可以根据这些线索去理解接口、方法、思路

框架验证页面：http://IP:Port/frameTest.html; 具体验证的点有

一：查看服务注册结果，通过ServiceCall的方式获得的服务注册信息(ServiceDiscovery.serviceCacheBuilder()方式)
一：查看服务注册结果，查看服务注册结果(实时Zookeeper方式查看所有服务)
二: 监控服务器资源：包括堆内存信息、线程信息、各种GC信息
三: 轮训查看所有ServiceCall调用监控结果(GateWay为发起方)(每一次远程服务调用都会产生一个服务调用的结果)
四: 调试服务调用ServiceCall返回类型：正常，失败，超时，异常接口(注意看ServiceCall调用监控结果)(直接调用与Hystrix隔离调用两种)。注意这里的调试时重点难点

Hystrix使用的验证包括：服务隔离、失败(异常、超时)服务降级(执行fallBack)、熔断器打开、线程池满

一：服务隔离看《cloudshop-businessModel.vsd.Hystrix服务验证图》一页
二：失败(一个请求失败执行fallBack正常好验证)、异常(一个请求失败执行fallBack正常好验证)都比较好验证，也看一部分的图
三：熔断器打开(的标志是后续请求不执行run()方法,而直接执行fallBack()方法)看《cloudshop-businessModel.vsd.Hystrix服务验证图》一页
四：线程池满(的标志是后续请求不执行run()方法,而直接执行fallBack()方法)看《cloudshop-businessModel.vsd.Hystrix服务验证图》一页(有几项没有搞清楚)

Hystrix的hystrix-dashboard查看方式

一：必须要配置Hystrix Dashboard的Servlet,在Gateway项目web.xml中配置HystrixMetricsStreamServlet
二：解压启动tomcat压缩包(Hystrix查看Dashboard的官方项目)(apache-tomcat-8.0.36_hystrix-dashboard-7979.rar)，输入网址:http://localhost:7979/
三：确保整个项目都已经启动正常运行了，并且调用了很多次HystrixCommand(多调用几种服务，成功、失败都多尝试几次)
四：打开Dashboard地址:http://localhost:7979/，然后依次填入"Stream Type: Hystrix","App path",Add Stream, Monitor Streams 就能看到官方监控结果，见《cloudshop-businessModel.vsd.Hystrix dashboard》:监控地址输入:http://localhost:9003/hystrix.stream

验证直接远程调用方式(NormalRestTemplateRPCServiceCallerImpl)与Hystrix服务隔离调用方式(HystrixRPCServiceCallerImpl)，会把服务拖垮的情况发生

PS：注意不能一启动服务的时候就做并发测试，需要先进行一些正常成功服务的调用一段时间才可以，因为先要有成功率的的基础数据。
1：Gateway项目，NIOmaxThreads=500,port=9003,启动参数:-server -Xms128M -Xmx256M
2：Order项目，NIOmaxThreads=500,port=9002,启动参数:-server -Xms128M -Xmx256M
3: Product项目，NIOmaxThreads=500,port=9001,启动参数:-server -Xms128M -Xmx256M
4: Hystrix是如何保护应用的，详见《Hystrix是如何保护应用验证.docx》文档
