概述
-
我们不只是分享一些基础知识 也分享一些项目中运用的一些功能知识 当然具体的内容 作为最基本的职业道德是不可能分享出来的。
由于项目需要对ADC精确的按照一个频率采集,然后使用usb2.0发送出去,所以就需要它们之间有很好的准确度,
我的想法是 定义两个定时器(当然一个也可以 不过由于定时器过快 usb2.0在发送数据的时候 会出问题咯 数据没发送完 新一轮的定时中断又来了)
目前我这边使用100K的速度去收集ADC出来的数据
usb2.0这边使用100hz的速度发射给计算机,就是说每10ms发送1000个数据。
我这边测试数据的稳定性的时候,也可以说验证每10ms发射的数据是不是100个的时候 运用的方法是如下

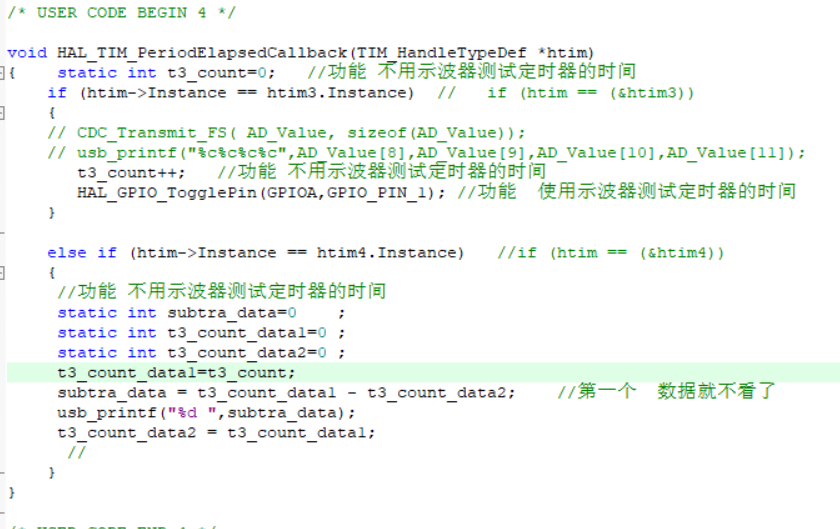

代码“:
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{ static int t3_count=0;
if (htim->Instance == htim3.Instance) //
{
t3_count++;
HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_1);
}
else if (htim->Instance == htim4.Instance)
{
static int subtra_data=0 ;
static int t3_count_data1=0 ;
static int t3_count_data2=0 ;
t3_count_data1=t3_count;
subtra_data = t3_count_data1 - t3_count_data2;
usb_printf("%d ",subtra_data);
t3_count_data2 = t3_count_data1;
//
}
}

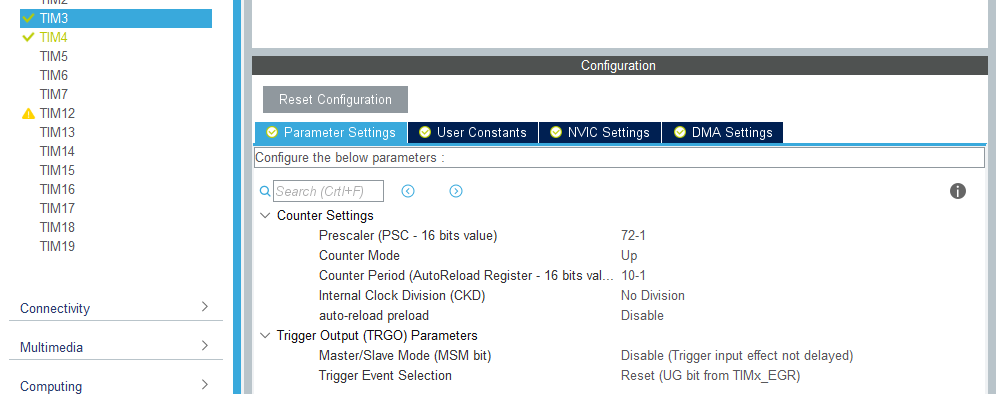

tim4的配置:
tim3的配置:

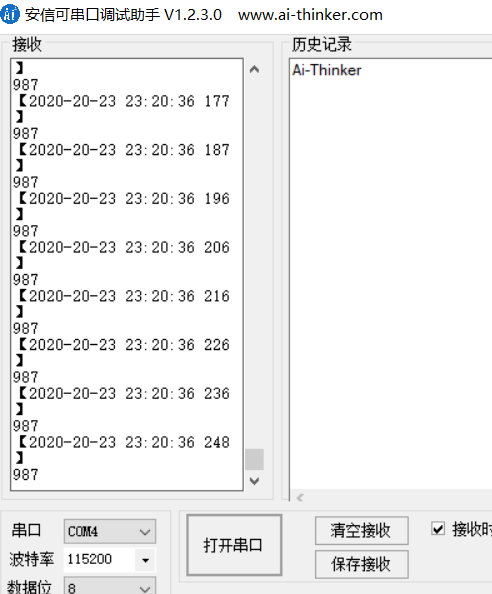

运行的结果:理论值应该是 1000的 后面的时间 先减因该是10ms的 两个的定时都有一点点差异。
最后
