概述

文章目录

- 1. 认识什么是矢量地图
- 2. 矢量图层的构成
- 3. 矢量图层的常用参数
- 4. 初始化一个矢量图层
- 5. 总结

1. 认识什么是矢量地图

在 GIS 中，地图一般分为两大类：栅格地图和矢量地图

栅格地图：它们有一个共同特征，就是它们都是由很多个像素组成，像素大小是一致的，行高和列宽是一致的，从这个角度看，一幅遥感影像就像栅格。我们可以把一幅栅格图像考虑为一个矩阵，矩阵中的任一元素对应于图像中的一个点，而相应的值对应于该点的灰度级，数字矩阵中的元素叫做像素。

矢量地图：矢量图使用直线和曲线来描述图形，这些图形的元素是一些点、线、矩形、多边形、圆和弧线等等，矢量地图放大和缩小不会失真。为了便于存储，传递，使用，矢量地图会按照一定的格式来表达，比如常见的GeoJSON，TopoJSON，GML，KML，ShapeFile等等。除了最后一个ShapeFile，其他几个格式的矢量地图OpenLayers 都支持，使用起来也是非常的简单。利用矢量地图可以实现非常多的功能，如动态标绘、调用 WFS 服务、编辑要素、可点击的要素、动态加载要素等等

2. 矢量图层的构成

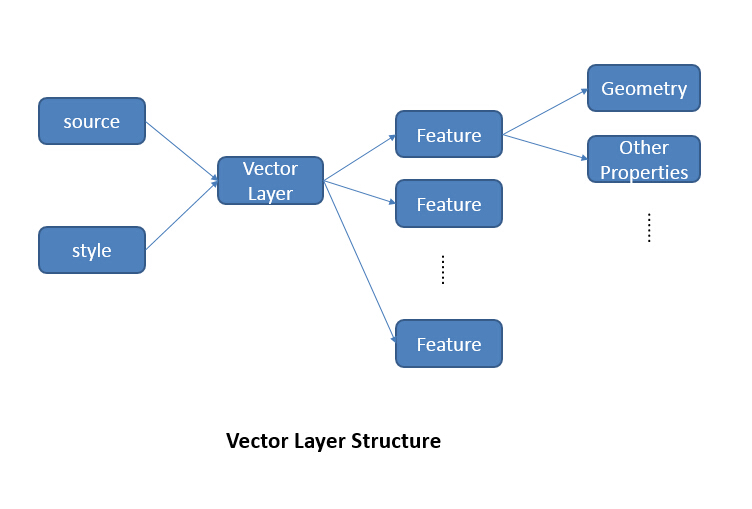

构成一个矢量图层的包含一个数据（source）和一个样式（style），数据构成矢量图层的要素，样式规定要素显示的方式和外观。一个初始化成功的矢量图层包含一个到多个要素（feature），每个要素由地理属性（geometry）和多个其他的属性，可能包含名称等。结构如下图：
在这里插入图片描述

3. 矢量图层的常用参数

在初始化矢量图层时，可以有很多选项配置矢量图层的行为和外观，常用的有：(红色的最常用的)

brightness、contrast，图层亮度和对比度，都是一个数值；
renderOrder，一个指定规则的函数 (function(ol.Feature, ol.Feature))；
hue，色调，是一个数值；
minResolution，可见的最小分辨率；
maxResolution，可见的最大分辨率；
opacity，图层的透明度，0～1之间的数值，1表示不透明；
saturation，饱和度；
source，图层数据来源；
style，图层样式，一个ol.style.Style或者一个ol.style.Style数组，或者一个返回 ol.style.Style 的函数；
visible，图层可见性，默认为 true。

4. 初始化一个矢量图层

4.1 初始化一个矢量图层

var vector = new ol.layer.Vector({
  source: new ol.source.Vector({
    url: 'data/china.geojson',
    projection: 'EPSG:3857',
    format: new ol.format.GeoJSON({
        extractStyles: false
    })
  }),
  style: style
});

例中的 source url 设置了数据的来源，projection 设置了地理坐标系，format 设置数据的解析器，因为 url 规定的数据来源是 geojson 格式，所以解析器也是 geojson 解析器 new ol.format.GeoJSON。

4.2 取得要素
那么，在一个矢量图层中怎么取得它的某个 feature 呢，一般的想法是 vector.getFeature()，其实不是的，vector 的数据包含在 source 中，要取得 vector 的 feature 数据，要在 source 中，例如 vector.getSource().getFeatures()，该函数会返回一个 feature array，直接使用 [ ]，取用即可，或者根据要素的 ID 取得getFeatureById()。

同样的，只要数据相关的操作，都要得到 vector 的 source 实例，然后进行操作，例如添加要素addFeature、删除要素removeFeature，对每个要素进行相同的操作forEachFeature。

4.3 取得要素的 geometry
利用 getGeometry() 可以获得要素的地理属性，这个函数当然返回要素包含的 geometry，geometry 包含很多类型，主要有 point、multi point、linear ring、line string、multi line string、polygon、multi polygon、circle。

取得 geometry 后，就可以获得要素的坐标了，可以根据坐标做一些地理判断，比如判断一个坐标是否位于要素内（containsCoordinate(coordinate) 或者 containsXY(x, y)），取得要素的中心坐标等。
