作为一名硬件设计开发人员，结合自己的工作经验，总想写些什么，希望自己到30岁的时候，不会一问三不知；复杂的单板硬件设计其实是比较有挑战性的，尤其是做到一板成功；

1.单板设计框架：

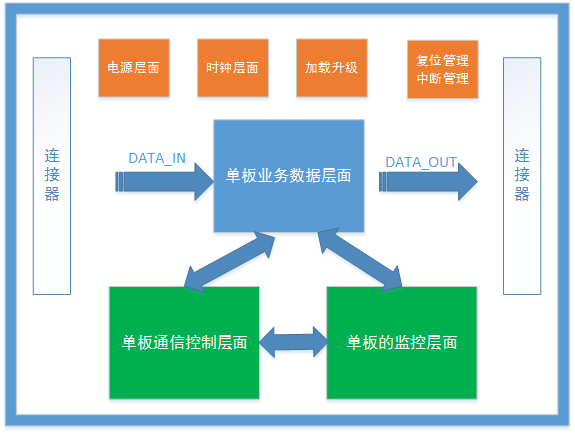

结合自己的经验，其实单板的设计框架，大致可以分为如下几个层面，每个层面尽量做到独立；

1.电源层面：单板整体的功耗、单板的上下电时序要求

2.时钟层面：单板的时钟要求、那些需要同源、同步时钟，时钟频率稳定性，频偏要求、抖动、相燥、时钟的电平接口，是否需要动态切频

3.加载升级层面：单板中关键的控制芯片CPU、FPGA、CPLD、MCU、程序的加载，单板后续的程序在线升级管理；

4.单板业务数据处理层面：包括我需要处理或者接收什么数据，通过啥去处理（CPU、FPGA、DSP、专用ASIC），处理之后送给谁，高速数据信号发送接收通过Serdes接口处理，以啥电平接口（CML、LVDS、LVPECL），低速数据信号：SPI、UART、I2C等

5.单板的通信控制层面：主控芯片、业务芯片、监控芯片是通过什么接口去配置，什么接口去访问；

6.单板的监控层面：关键芯片的电压检测，电流检测、温度检测，单板制造信息的管理等；

7.单板复位管理、中断管理：单板系统的整个复位电路设计、看门狗电路设计、以及各模块的中断上报设计
