概述

图的遍历：深度优先、广度优先

遍历

图的遍历是指从图中的某一顶点出发，按照一定的策略访问图中的每一个顶点。当然，每个顶点有且只能被访问一次。

在图的遍历中，深度优先和广度优先是最常使用的两种遍历方式。这两种遍历方式对无向图和有向图都是适用的，并且都是从指定的顶点开始遍历的。先看下两种遍历方式的遍历规则：

深度优先

深度优先遍历也叫深度优先搜索(Depth First Search)。它的遍历规则：不断地沿着顶点的深度方向遍历。顶点的深度方向是指它的邻接点方向。

具体点，给定一图G=<V,E>，用visited[i]表示顶点i的访问情况，则初始情况下所有的visited[i]都为false。假设从顶点V0开始遍历，则下一个遍历的顶点是V0的第一个邻接点Vi，接着遍历Vi的第一个邻接点Vj，……直到所有的顶点都被访问过。

所谓的第一个是指在某种存储结构中(邻接矩阵、邻接表)，所有邻接点中存储位置最近的，通常指的是下标最小的。在遍历的过程中有两种情况经常出现

某个顶点的邻接点都已被访问过的情况，此时需回溯已访问过的顶点。
图不连通，所有的已访问过的顶点都已回溯完了，仍找不出未被访问的顶点。此时需从下标0开始检测visited[i]，找到未被访问的顶点i，从i开始新一轮的深度搜索。

看一个例子

从V 0 开始遍历

遍历分析：V0有两个邻接点V1和V2，选择下标最小的V1遍历。接着从V1开始深度遍历，V1只有邻接点V3，也就是没有选的：遍历V3。接着从V3开始遍历，V3只有邻接点V0，而V0已经被遍历过。此时出现了上面提到的情况一，开始回溯V1，V1无未被遍历的邻接点，接着回溯V0，V0有一个未被遍历的邻接点V2，新的一轮深度遍历从V2开始。V2无邻接点，且无法回溯。此时出现了情况二，检测visited[i]，只有V4了。深度遍历完成。看到回溯，应该可以想到需要使用栈。

遍历序列是

V0->V1->V3->V2->V4。

从其它顶点出发的深度优先遍历序列是：

V1->V3->V0->V2->V4。

V2->V0->V1->V3->V4。

V3->V0->V1->V2->V4。

V4->V2->V0->V1->V3。

以上结果，我们稍后用于测试程序。

结合在图的实现：邻接矩阵中的代码，我们看下在邻接矩阵形式下的图的深度遍历算法：

深度优先代码

[cpp]
    view plain
     copy

 /*
 深度优先搜索
 从vertex开始遍历，visit是遍历顶点的函数指针
 */
 void Graph::dfs(int vertex, void (*visit)(int))
 {
     stack<int> s;
     //visited[i]用于标记顶点i是否被访问过
     bool *visited = new bool[numV];
     //count用于统计已遍历过的顶点数
     int i, count;
     for (i = 0; i < numV; i++)
         visited[i] = false;
     count = 0;
     while (count < numV)
     {
         visit(vertex);
         visited[vertex] = true;
         s.push(vertex);
         count++;
         if (count == numV)
             break;
         while (visited[vertex])
         {
             for (i = 0; i < numV
                 && (visited[i]
                 || matrix[vertex][i] == 0 || matrix[vertex][i] == MAXWEIGHT); i++);
             if (i == numV)  //当前顶点vertex的所有邻接点都已访问完了
             {
                 if (!s.empty())
                 {
                     s.pop();   //此时vertex正是栈顶，应先出栈
                     if (!s.empty())
                     {
                         vertex = s.top();
                         s.pop();
                     }
                     else  //若栈已空，则需从头开始寻找新的、未访问过的顶点
                     {
                         for (vertex = 0; vertex < numV && visited[vertex]; vertex++);
                     }
                 }
                 else  //若栈已空，则需从头开始寻找新的、未访问过的顶点
                 {
                     for (vertex = 0; vertex < numV && visited[vertex]; vertex++);
                 }
             }
             else  //找到新的顶点应更新当前访问的顶点vertex
                 vertex = i;
         }
     }
     delete[]visited;
 }

其它代码前面已经见过，就不给出了，下面看下图的广度遍历。深度遍历和广度遍历的测试，稍后一并给出。

广度优先

广度优先遍历也叫广度优先搜索(Breadth First Search)。它的遍历规则：

先访问完当前顶点的所有邻接点。(应该看得出广度的意思)
先访问顶点的邻接点先于后访问顶点的邻接点被访问。

具体点，给定一图G=<V,E>，用visited[i]表示顶点i的访问情况，则初始情况下所有的visited[i]都为false。假设从顶点V0开始遍历，且顶点V0的邻接点下表从小到大有Vi、Vj...Vk。按规则1，接着应遍历Vi、Vj和Vk。再按规则2，接下来应遍历Vi的所有邻接点，之后是Vj的所有邻接点，...，最后是Vk的所有邻接点。接下来就是递归的过程...

在广度遍历的过程中，会出现图不连通的情况，此时也需按上述情况二来进行：测试visited[i]...。在上述过程中，可以看出需要用到队列。

举个例子，还是同样一幅图：

从V 0 开始遍历

遍历分析：V0有两个邻接点V1和V2，于是按序遍历V1、V2。V1先于V2被访问，于是V1的邻接点应先于V2的邻接点被访问，那就是接着访问V3。V2无邻接点，只能看V3的邻接点了，而V0已被访问过了。此时需检测visited[i]，只有V4了。广度遍历完毕。
遍历序列是

V0->V1->V2->V3->V4。

从其它顶点出发的广度优先遍历序列是

V1->V3->V0->V 2 -> V 4 。

V2->V0->V1->V3->V4。

V3->V0->V1->V2->V4。

V4->V2->V0->V1->V3。

以上结果，我们同样用于测试程序。

在邻接矩阵下，图的广度遍历算法

广度优先代码

[cpp]
    view plain
     copy

 /*
 广度优先搜索
 从vertex开始遍历，visit是遍历顶点的函数指针
 */
 void Graph::bfs(int vertex, void(*visit)(int))
 {
     //使用队列
     queue<int> q;
     //visited[i]用于标记顶点i是否被访问过
     bool *visited = new bool[numV];
     //count用于统计已遍历过的顶点数
     int i, count;
     for (i = 0; i < numV; i++)
         visited[i] = false;
     q.push(vertex);
     visit(vertex);
     visited[vertex] = true;
     count = 1;
     while (count < numV)
     {
         if (!q.empty())
         {
             vertex = q.front();
             q.pop();
         }
         else
         {
             for (vertex = 0; vertex < numV && visited[vertex]; vertex++);
             visit(vertex);
             visited[vertex] = true;
             count++;
             if (count == numV)
                 return;
             q.push(vertex);
         }
         //代码走到这里，vertex是已经访问过的顶点
         for (int i = 0; i < numV; i++)
         {
             if (!visited[i] && matrix[vertex][i] > 0 && matrix[vertex][i] < MAXWEIGHT)
             {
                 visit(i);
                 visited[i] = true;
                 count ++;
                 if (count == numV)
                     return;
                 q.push(i);
             }
         }
     }
     delete[]visited;
 }

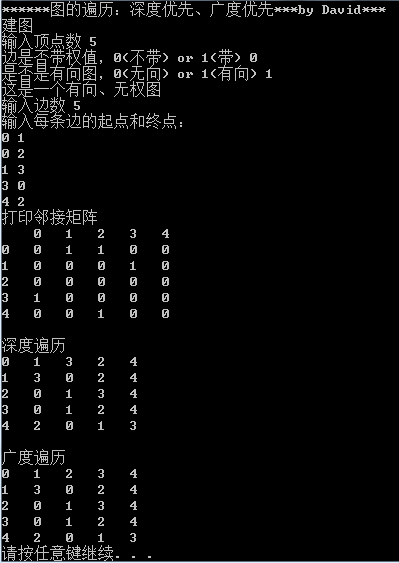

结合两种遍历的代码，我们对同一幅图进行测试，它的主函数是

[cpp]
    view plain
     copy

 void visit(int vertex)
 {
     cout << setw(4) << vertex;
 }
 int main()
 {
     cout << "******图的遍历：深度优先、广度优先***by David***" << endl;
     bool isDirected, isWeighted;
     int numV;
     cout << "建图" << endl;
     cout << "输入顶点数 ";
     cin >> numV;
     cout << "边是否带权值，0(不带) or 1(带) ";
     cin >> isWeighted;
     cout << "是否是有向图，0(无向) or 1(有向) ";
     cin >> isDirected;
     Graph graph(numV, isWeighted, isDirected);
     cout << "这是一个";
     isDirected ? cout << "有向、" : cout << "无向、";
     isWeighted ? cout << "有权图" << endl : cout << "无权图" << endl;
     graph.createGraph();
     cout << "打印邻接矩阵" << endl;
     graph.printAdjacentMatrix();
     cout << endl;
     cout << "深度遍历" << endl;
     for (int i = 0; i < numV; i++)
     {
         graph.dfs(i, visit);
         cout << endl;
     }
     cout << endl;
     cout << "广度遍历" << endl;
     for (int i = 0; i < numV; i++)
     {
         graph.bfs(i, visit);
         cout << endl;
     }
     system("pause");
     return 0;
 }
