概述

@翼风室内有刷F1飞控教程

本篇博客的目的
为了让各位无人机爱好者轻松的制作一架属于自己的无人机,本篇文章基于翼风室内有刷F1飞控板,围绕接口介绍以及使用教程展开介绍,希望大家喜欢,废话不多说,让我们开始吧。

先来看看帅气的飞控板
为了让这篇飞控板焊接起来不那么费劲,设计者也是很贴心啊(自己捧自己,好意思???),MPU6050采用模块化设计,除过该模块,其余的都是小意思啦,先看看长啥样子。
在这里插入图片描述

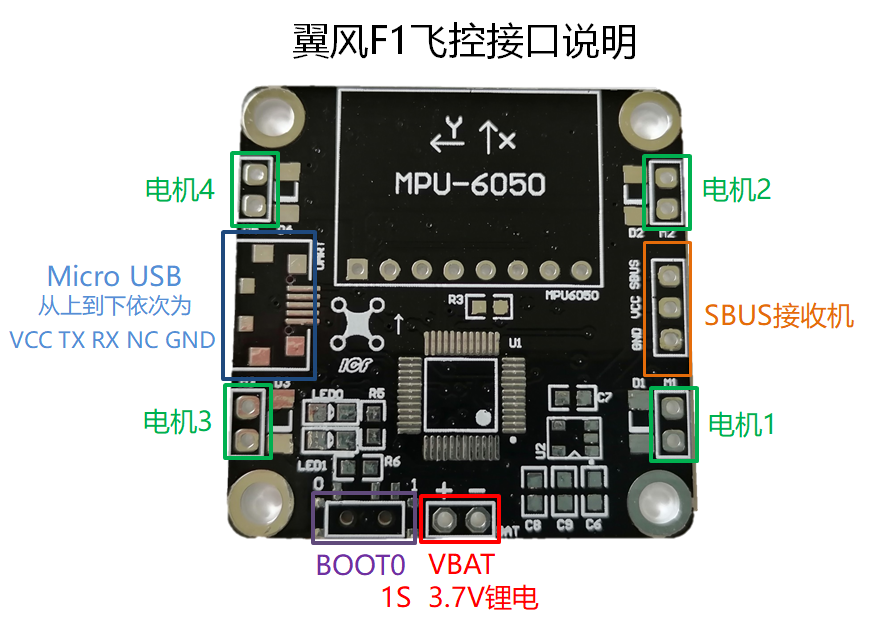

该PCB采样沉稳的黑色油墨,尽显大气,PCB上已设计电机驱动电路,因此,小伙伴们只需要焊接电机即可,接口方面的话,有四路电机接口,大家注意位置啊,别接错了,一路Micro USB接口,主要为烧写固件以及调参使用,接口顺序如图所示,后续需要大家按照这个顺序做一个连接线,后边详述,接收机采用SBUS接收机,注意接口顺序就行了,电池的话采用1S锂电池即可,关于BOOT0接着往下看吧,接下来先说说都需要什么材料吧。

所需材料(大件)

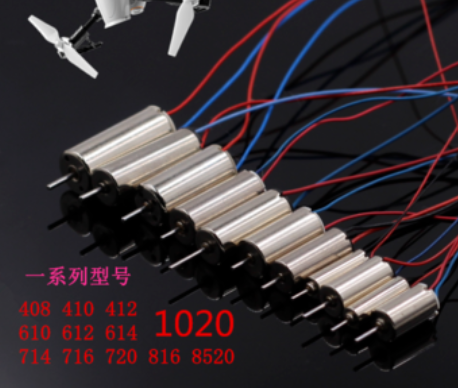

1、空心杯电机 * 4个 (笔者用8520型号,一般716以上比较常用)

在这里插入图片描述

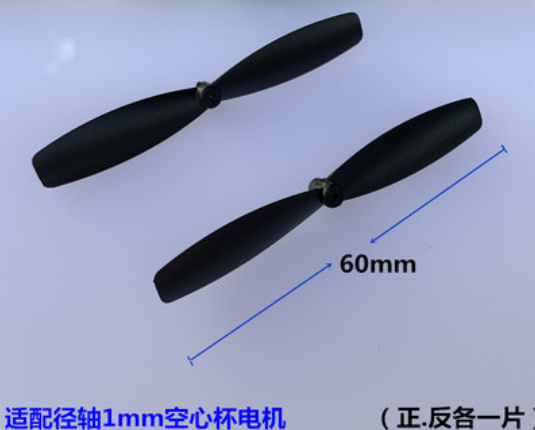

2、螺旋桨 * 正反各2个 (一般旋转直径48-60mm,内孔1.0mm)
在这里插入图片描述
3、1s锂电池 * 1个 (满电4.25V左右,3.7V为低电压,不可再使用,需要进行充电)
在这里插入图片描述
4、锂电池平衡充电器 * 1个 (锂电池需要用专用平衡充电器,不可进行乱充电,防止发生危险)
在这里插入图片描述
在这里需要注意一点,充电器插头与电池插头匹配。

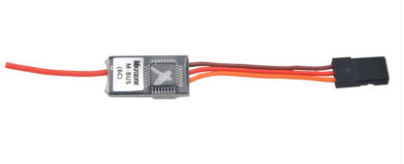

5、航模遥控器+SBUS接收 * 1个 (不作品牌推荐,根据自己经济能力而定需要注意SBUS接收机尽量选择轻量型,如下图,只有三根线,电源和信号)
在这里插入图片描述
6、机架(飞控受6050模块影响,尺寸较大,安装孔适合的机架不多,不过不用担心,新机架正在打样过程中,后期可批量,目前大家可以使用3MM胶粘贴飞控的方式固定飞控,笔者亲测,完美无缺,使用机架图片见下图,飞控粘贴后端即可)
在这里插入图片描述

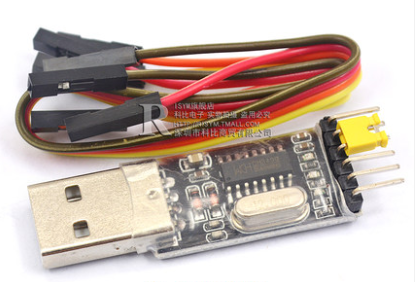

7、USB转TTL-CH340串口助手(用来下载固件、调参)
在这里插入图片描述
所需材料(飞控板元器件)

序号名称规格数量位号
1陀螺仪MPU6050模块1MPU6050
2贴片LED0805/颜色自定义2LED0, LED1
3贴片电容0603/0.1uF/50V9C3, C4, C8, C10, C11, C16, C17, C18, C19
4贴片电容0603/1uF/50V2C6, C9
5贴片电容0603/22nF/50V1C7
6贴片电阻0603/1KΩ/5%3R2, R5, R6
7贴片电阻0603/10KΩ/5%7R1, R3, R4, R8, R9, R10, R11
8贴片电阻0603/470Ω/5%7R1, R3, R4, R8, R9, R10, R11
9贴片二极管SOD-80/1N41484D1, D2, D3, D4
10贴片MOS管SOT-23-1 IRLML2502TRPBF4D1, D2, D3, D4 11
11贴片三极管SOT-23-1/SS80501Q5
12贴片电源芯片SOT32-5/ RT91931U2
13贴片MCULQFP_48/ STM32F103C8T61U1
14贴片Micro USB全贴片/二固定脚/平口/有柱/长针1UART
15贴片拨码开关MSK-12C011S1

*贴片USB、拨码开关型号较多,容易买错,型号特别说明
USB链接:https://detail.tmall.com/item.htm?_u=52333k56b4b0&id=607290733789
拨码开关链接:https://detail.tmall.com/item.htm?_u=52333k562561&id=570963820304

组装

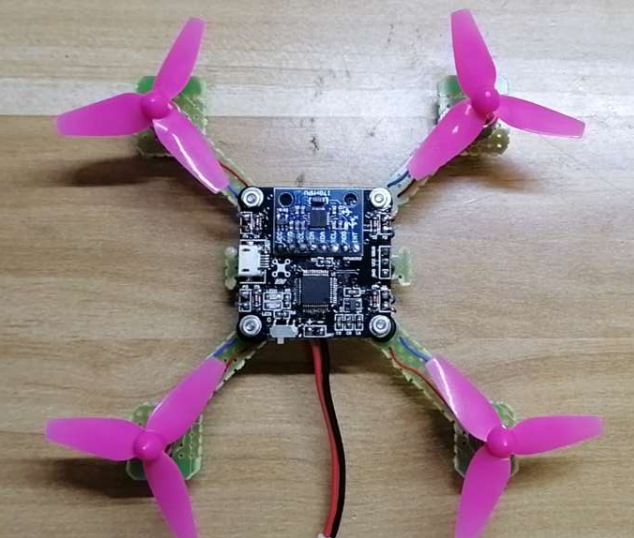

材料讲完了,我已经急不可耐,快看看我精致小巧的小花,笔者使用48mm螺旋桨,偏小,效率有损失,但是好看啊,管他呢,笔者穷玩家,机架用洞洞板裁剪的,忘见谅。

在这里插入图片描述
现在大家需要做一根线,Micro USB与CH340模块的连接线,线序如下图:
在这里插入图片描述
烧写固件 (切记拿掉螺旋桨)

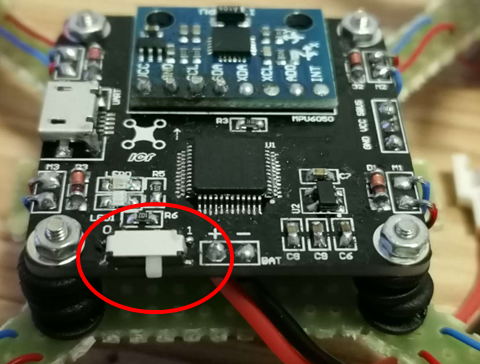

1、如下图所示,将拨码开关拨到右边;
在这里插入图片描述2、连接电池,连接CH340串口助手,注意第一次使用需用安装驱动,教程直接百度。
3、打开调参软件(固件、软件以及硬件原理获取方式见文章尾),注意看串口以及波特率,串口号跟自己电脑有关,波特率默认115200。

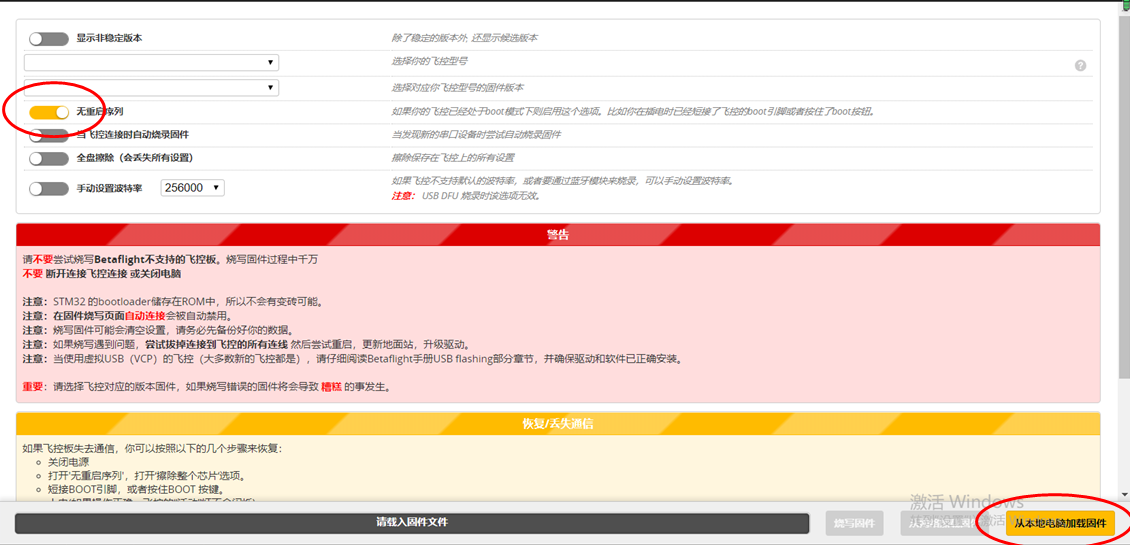

4、点击更新固件,打开无重启序列,选择从本地加载固件。
在这里插入图片描述

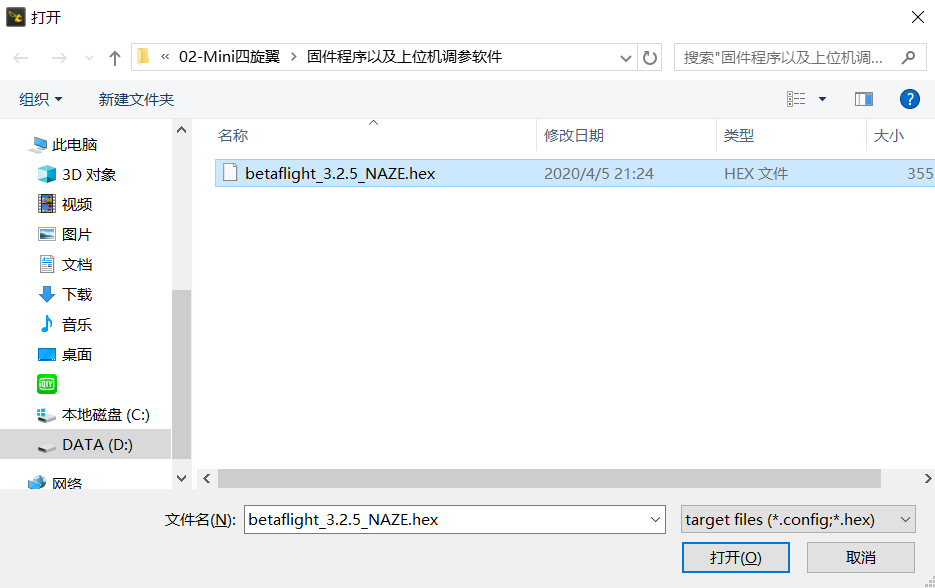

5、选择固件
在这里插入图片描述6、烧写固件(切记拿掉螺旋桨),笔者已调好参,所以不在进行该操作,该操作无截图,大家自行烧写即可,烧写完成后显示绿色进度条,提示烧写成功。

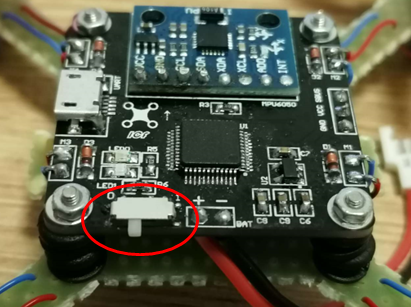

7、烧写完成后电机会高速旋转,不用担心,在点击更新固件退出该界面,完成后断电,断开串口助手以及锂电池,飞控完全掉电,然后将拨码开关拨至左侧,如下图:
在这里插入图片描述

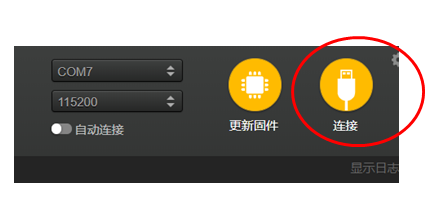

8、重新插上串口助手以及电池,点击连接,即可连接成功。
在这里插入图片描述

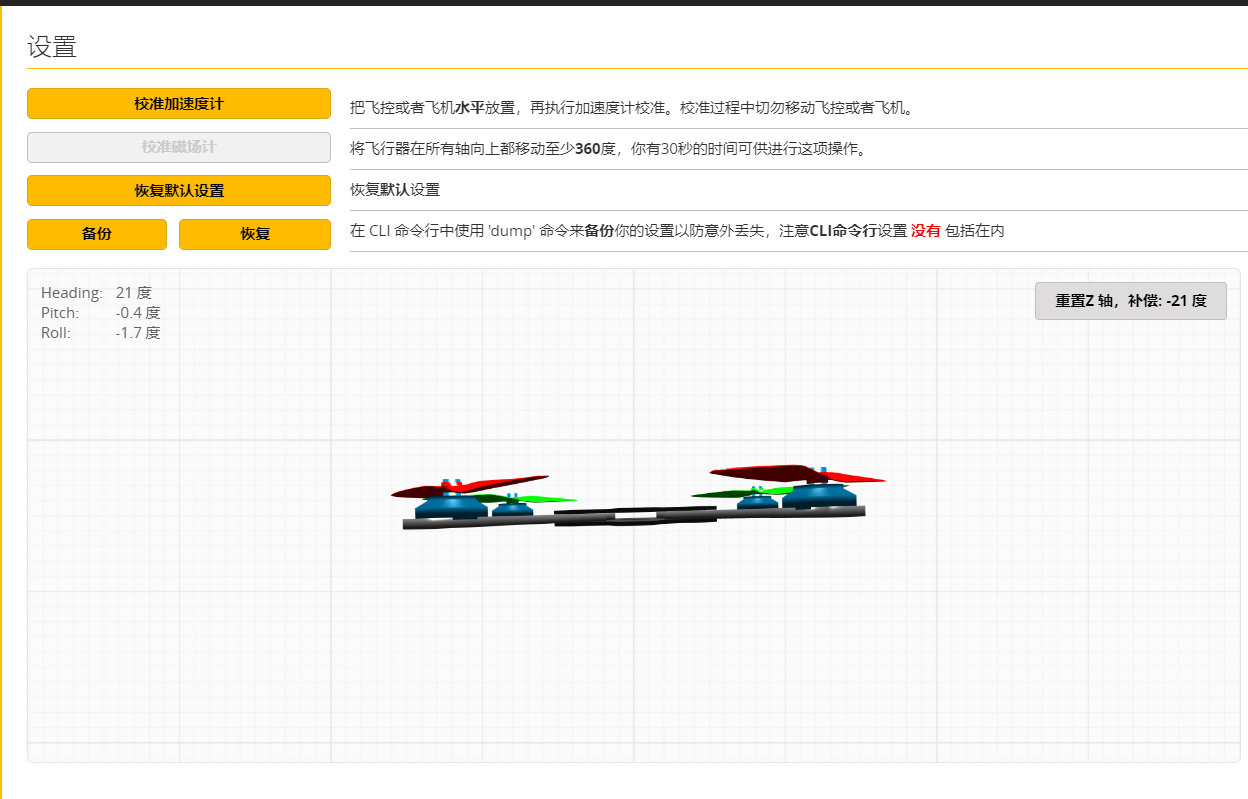

9、连接成功如下图所示,自己的飞机跟上位机中的同步,旋转自己飞机看软件里边的是否跟自己的一样,心动吗,哈哈。
在这里插入图片描述
10、写的太累了,调参分下一个博客,谢谢大家!
资料获取
评论区留下邮箱,资料发送邮箱。
