如IPv4之发送接口概述所介绍，ip_append_data()主要是由udp使用。因为ip_append_data()的实现非常的复杂，涉及skb对数据的组织方式，以及各种出于性能考虑的分配策略，所以在分析其代码实现之前，有必要先讨论下内核实际采取的数据组织方式。

函数功能

首先需要明确ip_append_data()要实现的功能：

1. ip_append_data()的任务就是将多个片段合并成一个大的IP报文，该函数仅仅做合并工作，并不实际发送报文，如果要发送，调用者后面应该主动调用ip_push_pending_frames()；
2. 这里要注意区分IP报文和IP片段的不同，发送端可以组织一个很大的IP报文，但是在实际发送时，为了适配设备的MTU，需要将这一个IP报文拆封成多个IP片段，这些拆分的IP片段的ipid相同，片内偏移不同；
3. 该函数将参数指定的数据(from,length)按照MTU大小组织成一个个的方便后面IP协议处理的skb，并且将这些skb放入传输控制块的发送缓冲区中，这些skb在代码中被称之为pending数据；

skb数据组织策略

1. 一个IP报文可能超过了MTU大小，这时一个IP报文就需要拆分成多个IP片段分开传输以适配设备的MTU；
2. 为了方便IP协议后续处理，ip_append_data()调用之后，IP片段和skb是一一对应的，不管skb内部是如何存储数据的，这点都是确定的。

下面我们来看一些可能的情况。

情形1

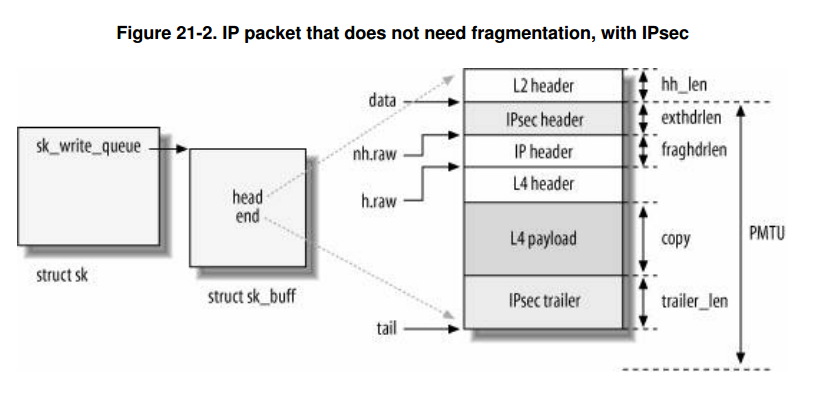

如上图所示，这是一种不需要分段的情形，即传输的数据长度小于PTMU，只需要分配一个skb就可以容纳下要发送的数据了。这里有些关键点需要说明：

1. 实际分配skb时，会将L2所需头部、IP头部、L4的头部和数据部分都考虑进来，这样后续协议在处理该数据包是就无需再次分配缓冲区了；
2. 示例中还有IPsec header和IPsec tailer两部分，这属于扩展首部和扩展末尾，当启用IPsec时，需要在IP报文的首尾追加IPsec特有的信息，所以如果是这种情况，在分配skb时也会将这种开销考虑进来；
3. 实际分配时，如果一个IP数据包总长度小于PMTU，分配的skb长度是按照需要的大小来分配的，不会造成浪费，这点同样适用于需要分段时的最后一个片段（可能小于PMTU）的情况。

额外需要说明的是：ip_append_data()在分配了skb后，会拷贝L4 payload部分，还会初始化skb中的某些字段，如上图缓冲区左侧的图示；其余的如L4 header由调用ip_push_pending_frames()的函数负责填充、IP header由ip_push_pending_frames()填充。

情形2

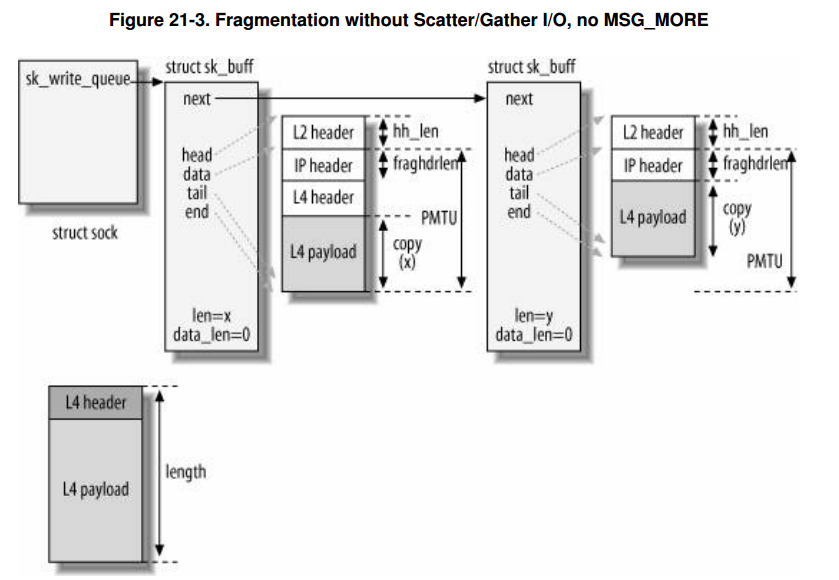

这个例子比上一个稍微复杂一点，这个例子我们不考虑IPsec的情形。左下角为L4协议想要传输的报文，长度为length并且大于PMTU，一次调用ip_append_data()需要将这整个报文拆分成skb放入到套接字的发送缓冲区中，这里假设分配两个skb可以容纳length长度的数据，这时第一个skb大小为PTMU，它拷贝了x字节的数据；第二个skb拷贝了剩余的y字节（x+y=length），并且第二个skb的长度小于PMTU。

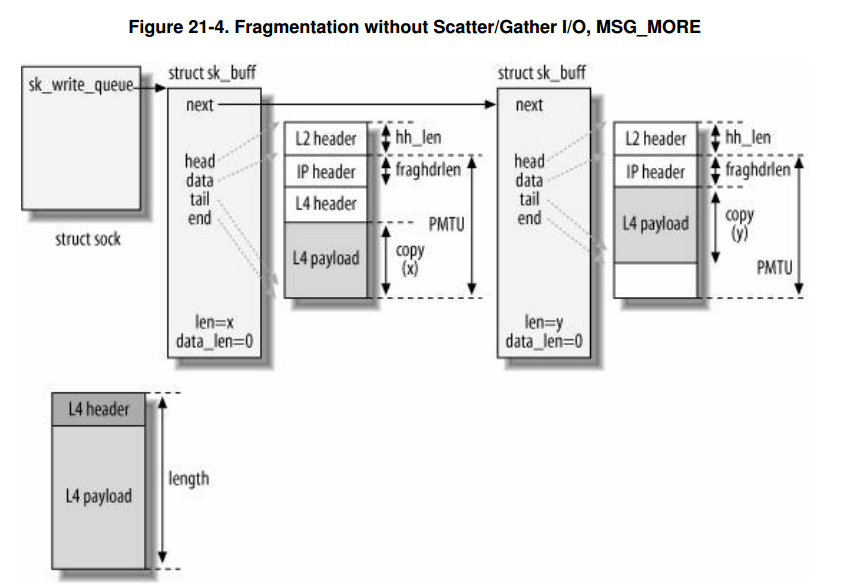

由于调用者可能会连续调用ip_append_data()多次，然后再调用ip_push_pending_frames()启动发送，所以如果按照上图的方式分配最后一个skb，再来数据时就需要重新分配skb，然后将最后一个skb的数据拷贝到新的缓冲区中，然后删除最后一个缓冲区，执行这样的动作是耗时的，会带来性能的损耗。为了处理这种问题，引入了MSG_MORE标记，如果在前一次调用ip_append_data()时指定了MSG_MORE标记，那么表示后面马上还会添加新的数据，这时就可以在处理最后一部分数据时预先分配一个容纳PMTU大小的skb，如下图所示：

虽然当前无法填满最后一个skb，但是因为很快有数据到达，所以这么分配没有问题。

情形3

case1和case2所举的例子都是设备不支持S/G IO时能够采取的解决方案，如果设备支持S/G IO,那么即使L4是多次传入小片段调用ip_append_data()，ip_append_data()也可以按照下图所示方式组织数据：

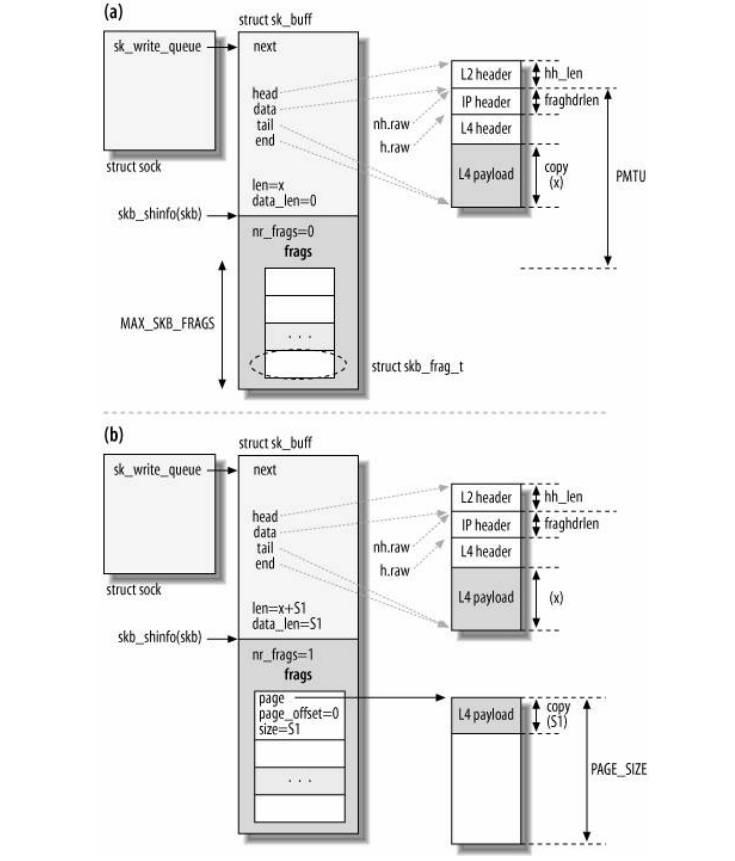

上图a表示支持S/G IO的情形下第一次调用ip_append_data()后的缓冲区结构，注意skb的分配是按需分配的，其大小并不是PMTU。图b是第二次调用ip_append_data()后，新增的数据保存在了前一个skb的frags数组中，这两块区域并不连续，但是由于设备支持S/G IO，所以这么分配是没有问题的。

要特别注意的是，上图中的x+S1的大小依然要小于PMTU，如果超过，那么还是需要分配一个新的skb，这是因为一个skb对应一个IP片段的原则不能打破。

小结

理解了上面这几个图，基本上就可以理解ip_append_data()的处理逻辑了，下一篇来介绍ip_append_data()的实现细节。
