7.红外遥控信号的接受

#include<IRremote.h>
//定义接受引脚
const int irReceiverPin=11;
//红外遥控初始化 连接到11号引脚 红外接收器对象
IRrecv irrecv(irReceiverPin);
//存储接收到的红外遥控信号
decode_results results;
void setup() {
//  pinMode(LedPin,OUTPUT);
  Serial.begin(9600);
//直接输出文字内容
  Serial.println("Enabling IRin");
  //  利用接收器的对象 启动红外接受 真正起作用
  irrecv.enableIRIn();
  Serial.println("Enabling IRin");
}
void loop() {
//decode解码 使用if判断是否能够解码
  if(irrecv.decode(&results))
  {
    Serial.println("1234hhh");
//    打印红外遥控信号的具体数值 HEX16进制
    Serial.println(results.value,HEX);
//    恢复接受下一个红外遥控信号
    irrecv.resume();
  }
  delay(100);
}

利用红外接收器，接受信号以后，在串口监视器显示按钮的16进制解码

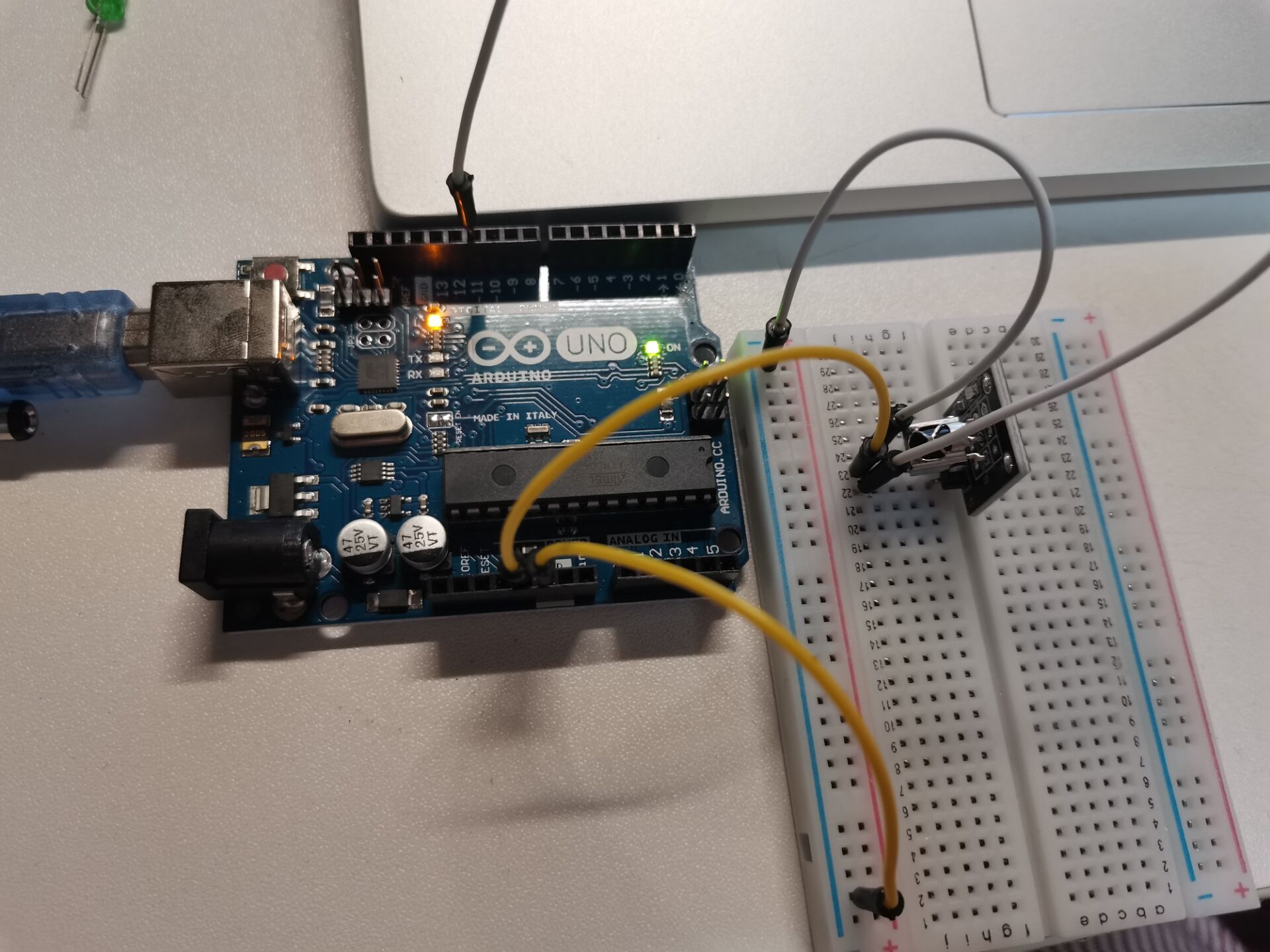

硬件连接如图所示：

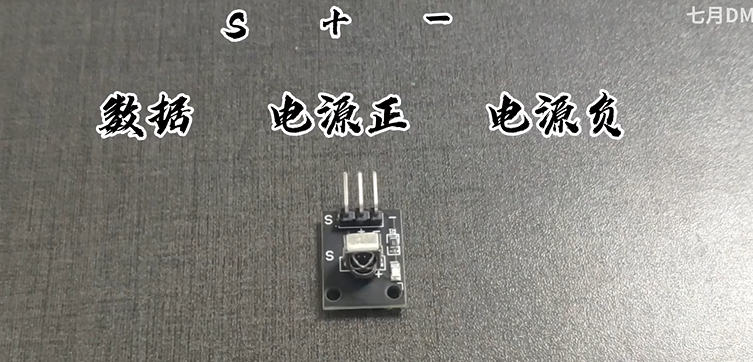

其中红外接收信号的三个端口分别是：
