概述

1. 神经网络介绍

神经网络的原理根本在于对人类大脑行为的神经生物学模拟，这样看的话克隆技术也能算一种了吧。大脑可以看做一台精密、稳定、计算能力超强的计算机，其中的信息处理单元就是神经元（Neuron）。神经元是大脑处理信息的最小单元，它的结构如下图（再次使用了这个图）：

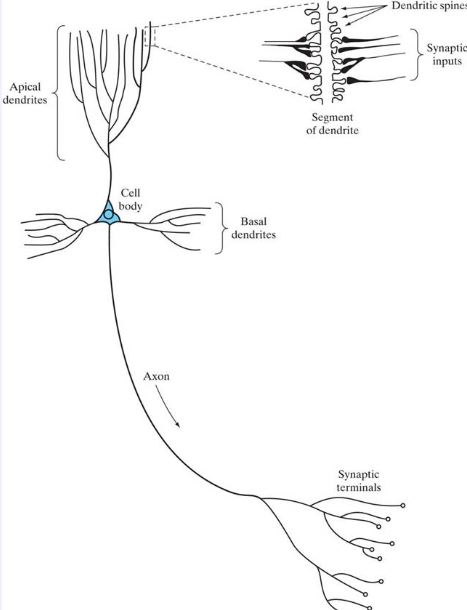

Figure 1. 神经元结构

这个图抽象一下，由三部分组成：细胞体（Cell Body）、树突（Dendrite）、轴突（Axon）。名字都很形象，树突像一棵树那样伸展开来，这就是（这不就是赵老师说的：是你的末梢神经坏死，把上边给憋大了）。轴突长而细，我隐约记得某篇文章里好像曾说道轴突有2mm那么长，对于一个看不见的细胞体带着这样长的轴突，还是相对较长的。神经元之间就是通过这些树突和轴突连接进行信息交互。分工各不相同，树突的庞大组织作为神经元的输入，轴突则作为输出。一个神经元通过其庞大的树突结构从多个神经元处接受输入信号。同时它的轴突也会伸展向不同神经元输出信号。那神经元A的树突和另一个神经元B的轴突之间是如何实现信号传递的呢？这就引出下一个概念：突触（Synapse）。

Figure 2. 突触结构图

轴突/树突上的信号以电信号形式传输，突触在信号传递的过程中会把电信号转变成化学信号，然后通过突触间隙传递到下一个神经元的树突，再次转换成电信号，从而经历电信号-化学信号-电信号的转变过程。

介绍完输入输出，下面就是神经元的细胞体了。细胞体接收输入信号后，合成为一个输出，它的具体作用过程是我所不知的，但是后面在人工神经网络中可以看到用Sigmoid function来模拟它的处理过程。

这仅仅是一个信息处理单元，据估计大脑皮层拥有大约100亿神经细胞和60万亿的突触连接，这样的网络结构结果就是造就了大脑这样的高效组织。大脑的能效大约是焦耳每操作每秒，而相比之下最好的计算机这一数据要指数级地增长。由此也可以看到“集群”的力量，就好像蚂蚁或者蜜蜂那样。

2. 人工神经网络（Artificial Neural Network）

2.1 神经元模型

现在用计算技术来模拟这样的网络，首先就是要实现一个神经元那样的处理单元。来看一下人造的神经元：

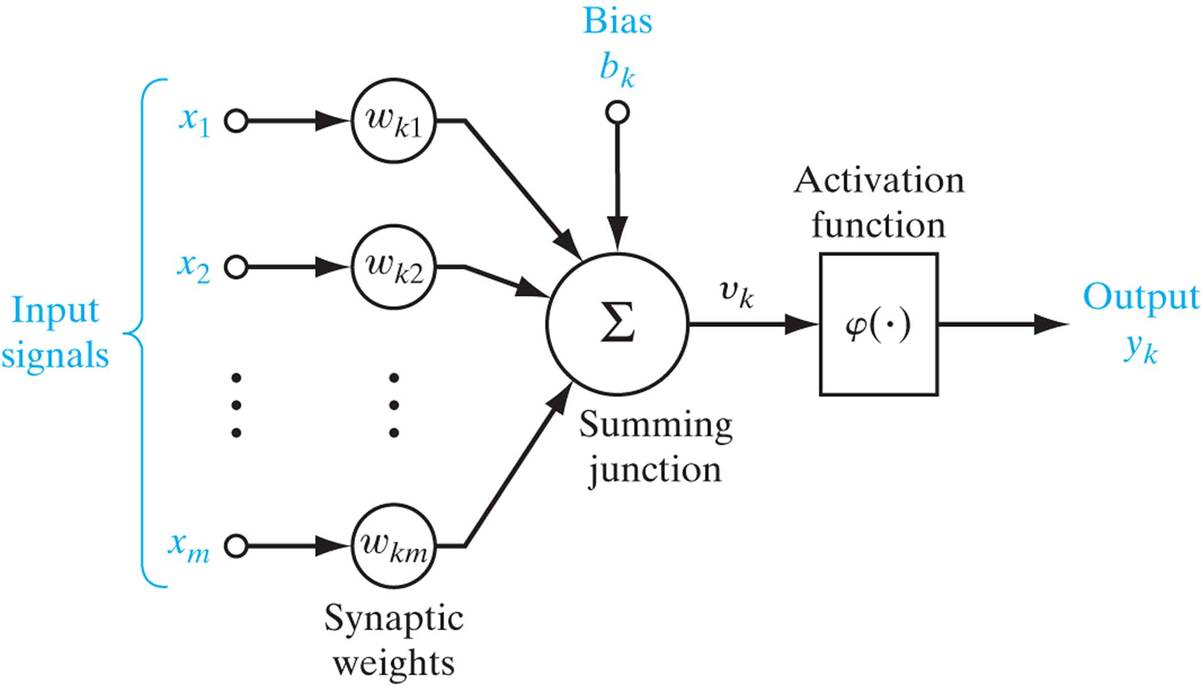

Figure 3.神经元模型

看过了前面的神经元，这个模型就不难理解是如何模拟的。同样，它也有多个（m）输入，突触以及树突上信号传递的过程被简化为加权，这里下标的顺序是神经元k的第j个输入权重（synaptic weight）。在这里引入一个偏置项（bias），然后共同作为加法器（adder）的输入。到此为止，可以看到我们是对输入做了一个加权和计算，偏置项的引入实际上把加权和变成了对输入的Affine transform。而这些突触权重在神经网络的学习过程中承担着主体作用，因为神经网络通过学习或者训练获得的知识表达（knowledge representation）就是这些权重和偏置项（偏置项可以看做是一个输入为+1、权重为的突触连接）的具体取值。

加法器的输出就是后面激活函数（Activation function）的输入范围，通过激活函数得到神经元的最终输出。激活函数有多种类型，最常见的就是Threshold函数和Sigmoid函数（前面提到过）。

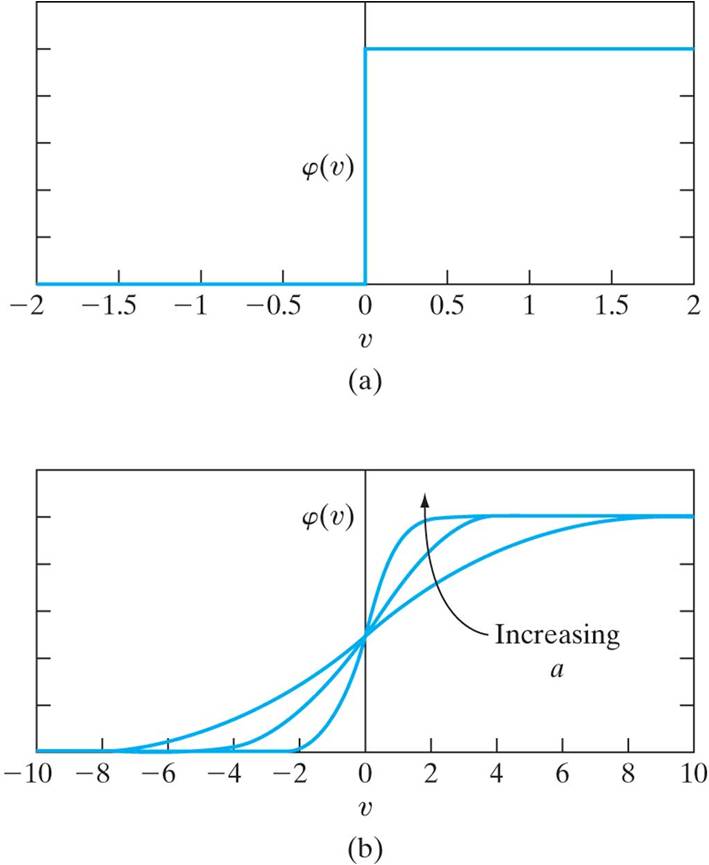

Figure 4. (a) Threshold function; (b) Sigmoid function

形式分别为：Threshold

Sigmoid 其中

激活函数的作用是把输出压扁（squash）到一定范围内。以Sigmoid函数为例，输入从负无穷到正无穷，经过sigmoid函数映射到（0,1）范围，与Threshold函数不同的是它的连续性使得它的输出可以看做是结果等于1的概率。当v>0时输出为1；v<0时输出为0。这对应的是神经网络中神经元的两种状态：激活状态和未激活状态。

最后总结起来，神经元模型是一个对输入做Affine变换后经过激活函数的数学模型。

2.2 网络模型

人工神经网络是以层（layer）形式组织起来，包含一个输入层、一个输出层和一个或多个隐含层。每一层（除去输入层）中包含多个神经元，或者叫计算单元。输入层只是接收输入信号，并没有做计算。层与层之间通过神经连接（synaptic link）连接起来，如果神经元与前一层的每一个神经元之间都有连接（下图所示），这样的网络叫做全连接网络（completely-linked network），否则叫做部分连接网络（partially-linked network）。

Figure 5. 神经网络模型

这样的网络包含一个4个神经元的隐含层，一个2个神经元的输出层，一个包含10个输入节点的输入层。输入节点因为没有计算因为用方块表示，神经元用深色圆形表示。

2.3 模拟的能力

首先考虑一个神经元里的输出y与x之间的关系。激活函数的曲线在上面图4b中已经画出来，当输入由x变为ax时，曲线的平滑度将会随之变化：a越大函数曲线越陡，当a趋于正无穷时sigmoid函数逼近到Threshold函数。而如果输入由x变为x+b时，对曲线做平移。因而单个神经元是对输入的非线性映射。如图5中的网络模型，如果只有一个输入x，这个只包含一个隐含层的网络结构可以逼近x任意的非线性函数（隐含层神经元数目未必为4）。因而一个大型的全连接网络的模拟能力是可以想见的。

2.4 计算的能力

利用网络模型计算时，由输入层开始，每一个节点接收来自前一层中节点的输出，然后将计算结果传递到后面一层直到最后的输出层，叫做前向传播过程。

2.5 训练---BP

网络的训练目的就是要找到网络中各个突触连接的权重和偏置项。作为有监督学习的一种，它的训练过程是通过不断反馈当前网络计算结果与训练数据的label之间的误差来修正网络权重。当满足某个条件时退出训练。

首先取一个训练样例，输入经过初始化后的网络得到输出，然后计算输出与样例的desired output的误差，然后计算该误差对输出层输入的导数，再根据对输入层导数计算误差函数对隐含层-输出层权重的导数，根据此导数修正隐含层-输出层权重。继续这样的过程，计算误差函数对输入层-隐含层权重的导数，并修正输入层-隐含层权重……直到满足退出条件（误差精度或无调整），训练过程结束。

3. OpenCV中的神经网络

OpenCV中封装了类CvANN_MLP，因而神经网络利用很方便。

首先构建一个网络模型：

CvANN_MLP ann;

Mat structure(1,3,CV_32SC1);
structure.at<uchar>(0) = 10;

structure.at<uchar>(0) = 4;

structure.at<uchar>(0) = 2; // structure中表示每一层中神经元数目

ann.create(structure,CvANN_MLP::SIGMOID_SYM,1,1); // 很明显第二个参数选择的是激活函数的类型

然后需要对训练数据放在两个Mat结构中。第一个是存储训练数据的Mat train，第二个是存储类别的Mat label。其中，train的每一行代表一个训练样例，label的对应的一行是训练样例的类别。比如有25个属于7个类别的训练样例，每个样例为16维向量。则train结构为25*16，label结构为25*7。需要解释的是类别数据，label中一行表示样例所处类别，如果属于第一类则为（1,0,0,0,0,0,0）,第二类为（0,1,0,0,0,0,0）...

接下来需要给ann提供一个样例的权重向量Mat weight，它标记的是训练样例的权重，这里都初始化为1：

Mat weight;

weight.ones(1,25,CV_32FC1);

接下来可以做训练了：

ann.train(train,label,weight);

训练结束后用ann来做分类，输入为Mat testSample，testSample为1*16的向量，输出为Mat output，output为1*7向量：

ann.predict(testSample,output);

最后找到output中的最大值就知道所属类别maxPos了：

int maxPos;

double maxVal;

minMaxLoc(output,0,&maxVal,0,&maxPos);

4. Game Over
