1、通信管理中建立设备列表

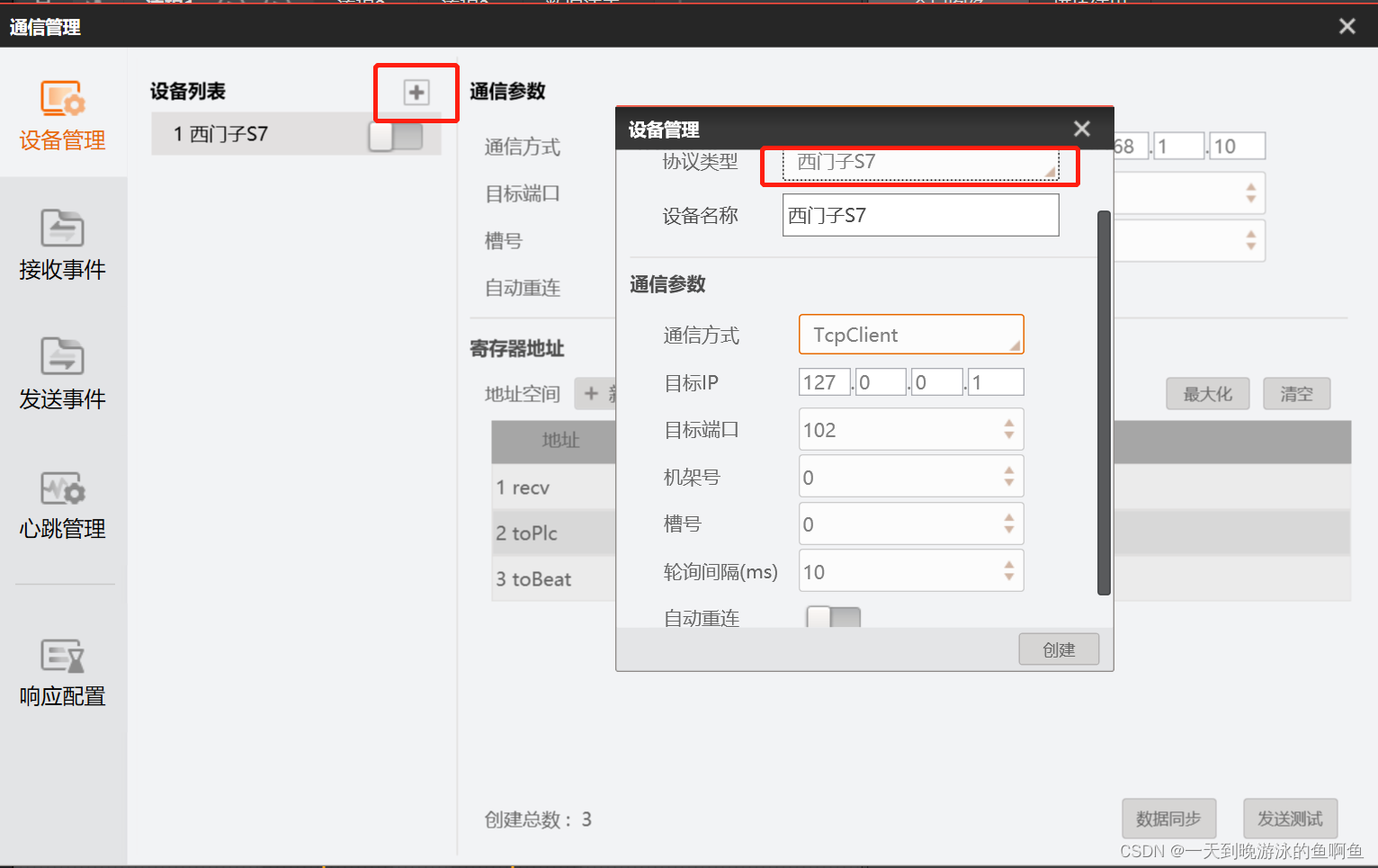

（1）选择西门子S7协议，根据实际情况设置IP地址、端口号、机架号、槽号等参数

2、新增寄存器地址

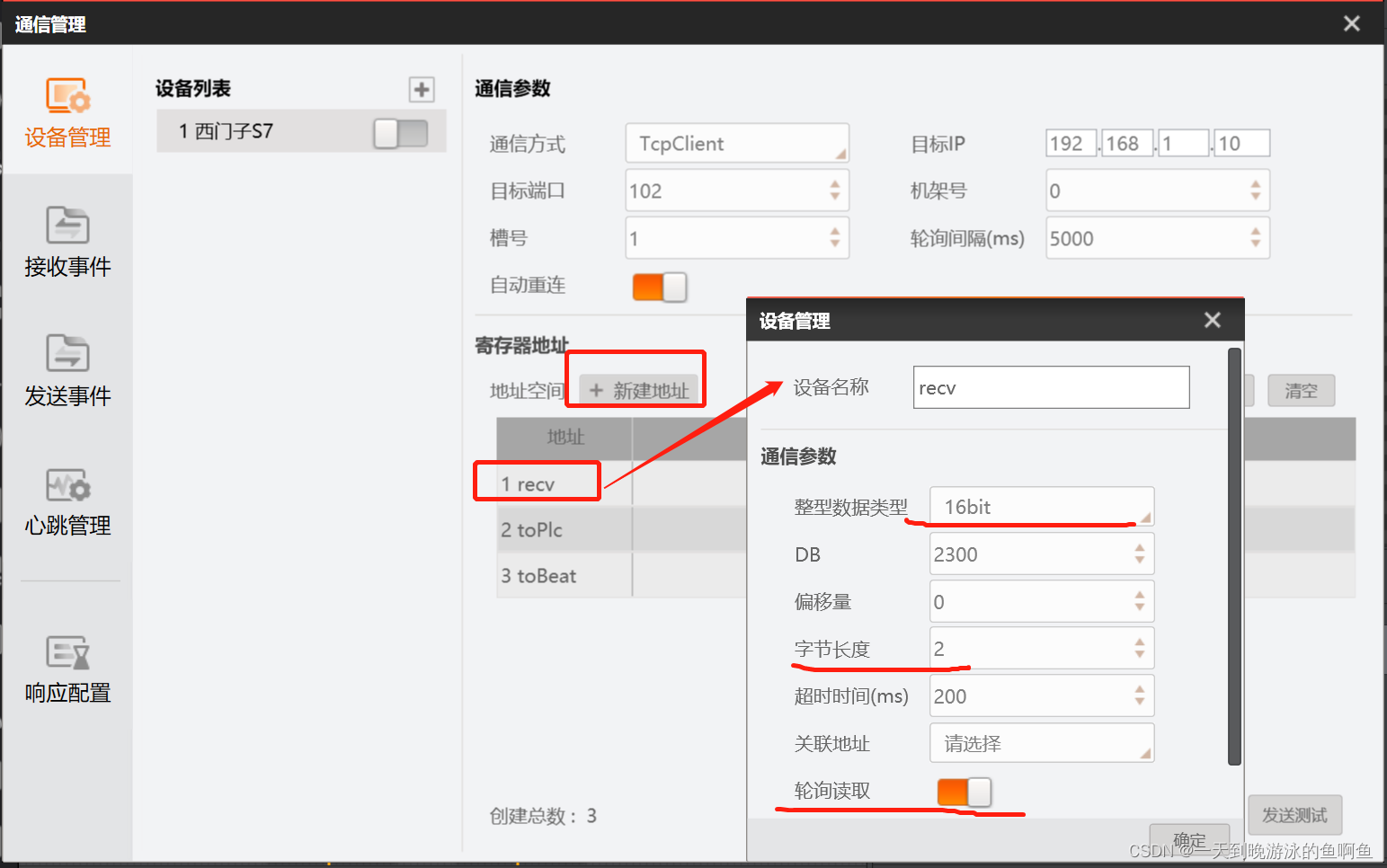

（1）“新建地址”，设置数据类型、寄存器地址DB、字节长度。需与PLC工程师沟通完成设置

（2）注意：关联地址不能选择，勾选下方的“轮询读取”。若选择了关联地址，则无法轮询读取。轮询间隔在设备列表界面设置。

3、设置接收事件

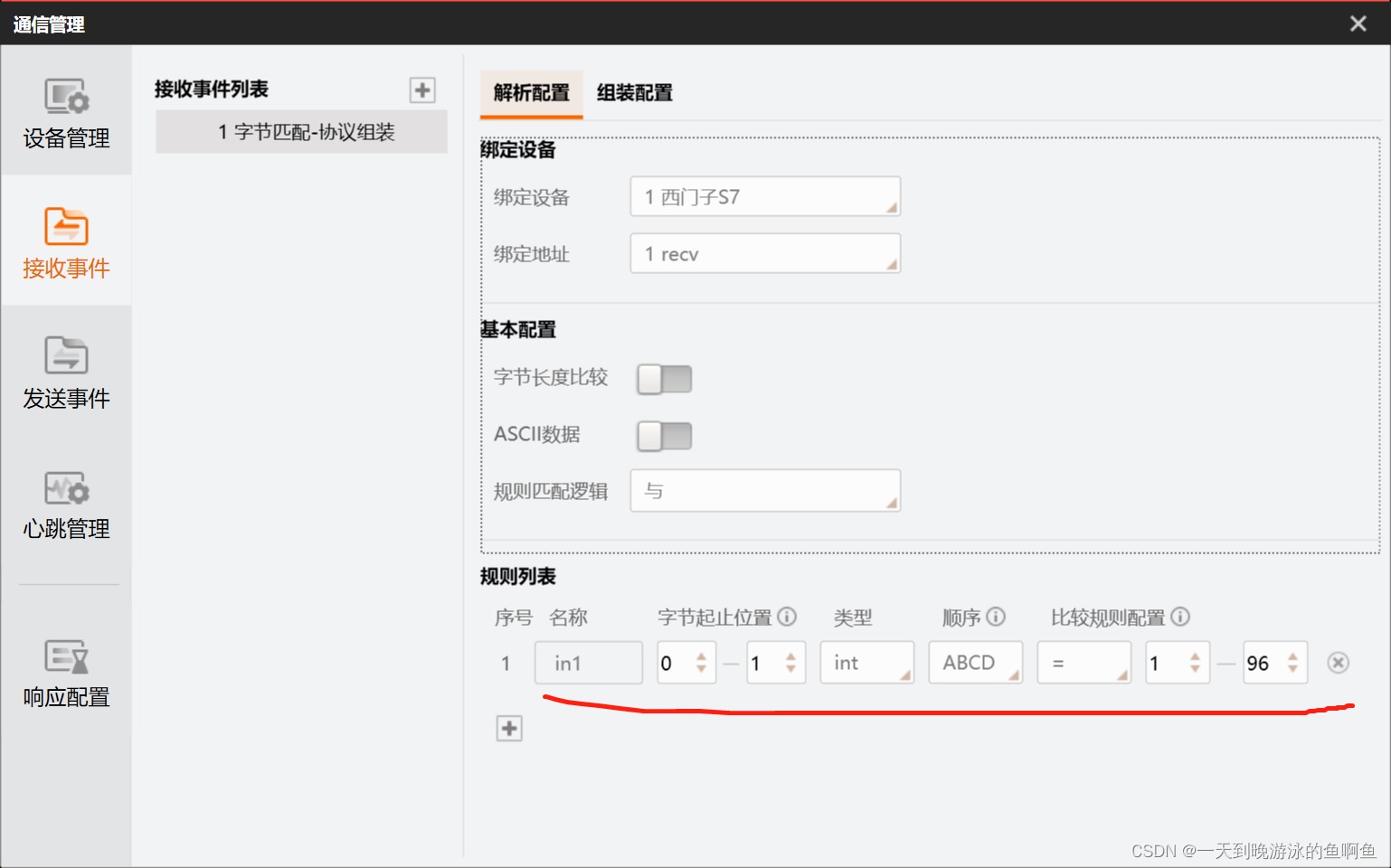

（1）接收事件中选择“字节匹配”，“绑定设备”选择上一节设置的设备，“绑定地址”选择上一节的设置内容

（2）规则类别中，“字节起止位置”选择0-1。S7发过来的数据是2个字节的16进制数，如PLC发送29，软件接收到的是“00 1D”。因此接收的不是二进制字符串，不能勾选“ASCII数据”。

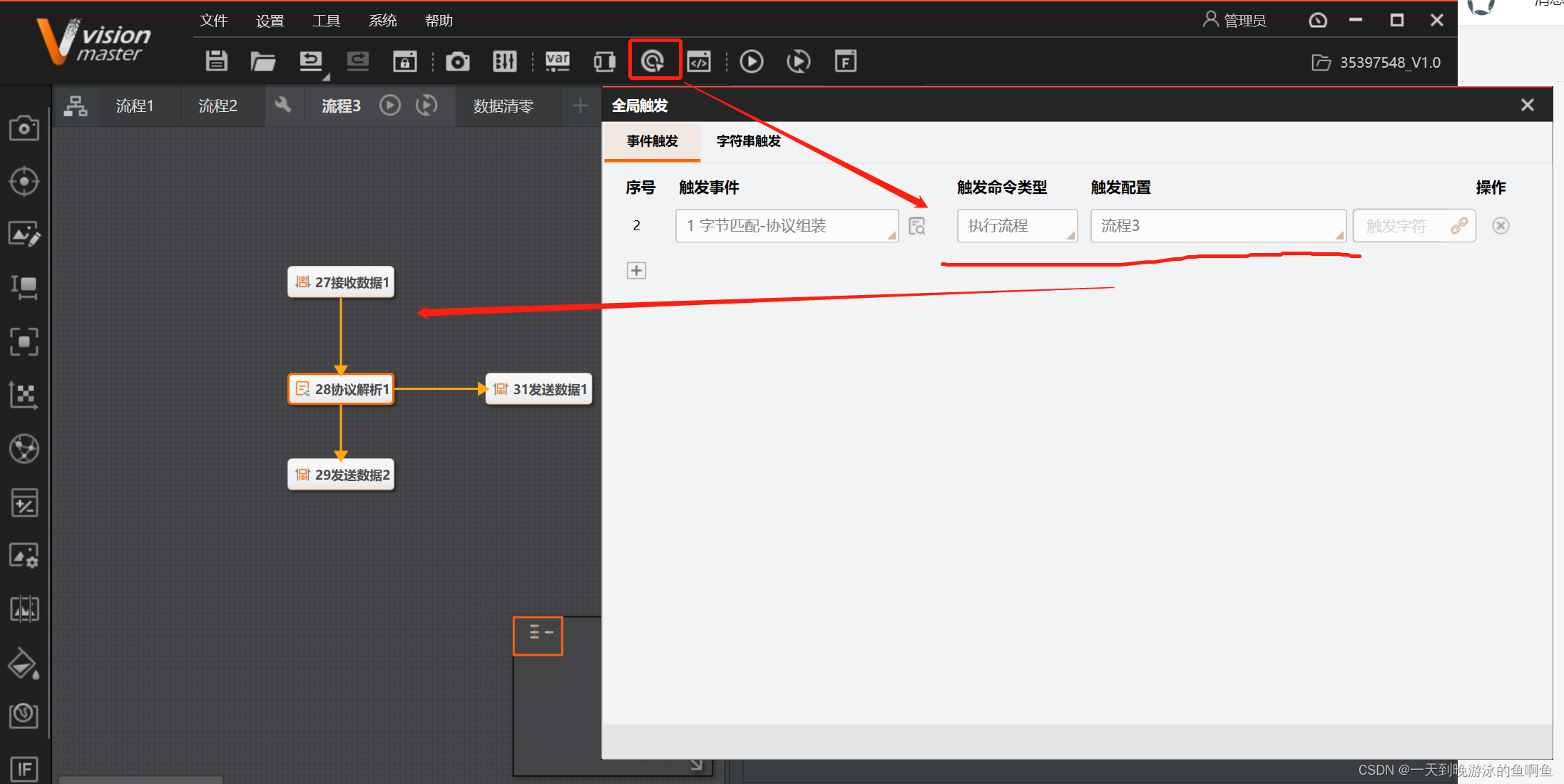

4、触发流程执行设置

5、在流程中进行协议解析

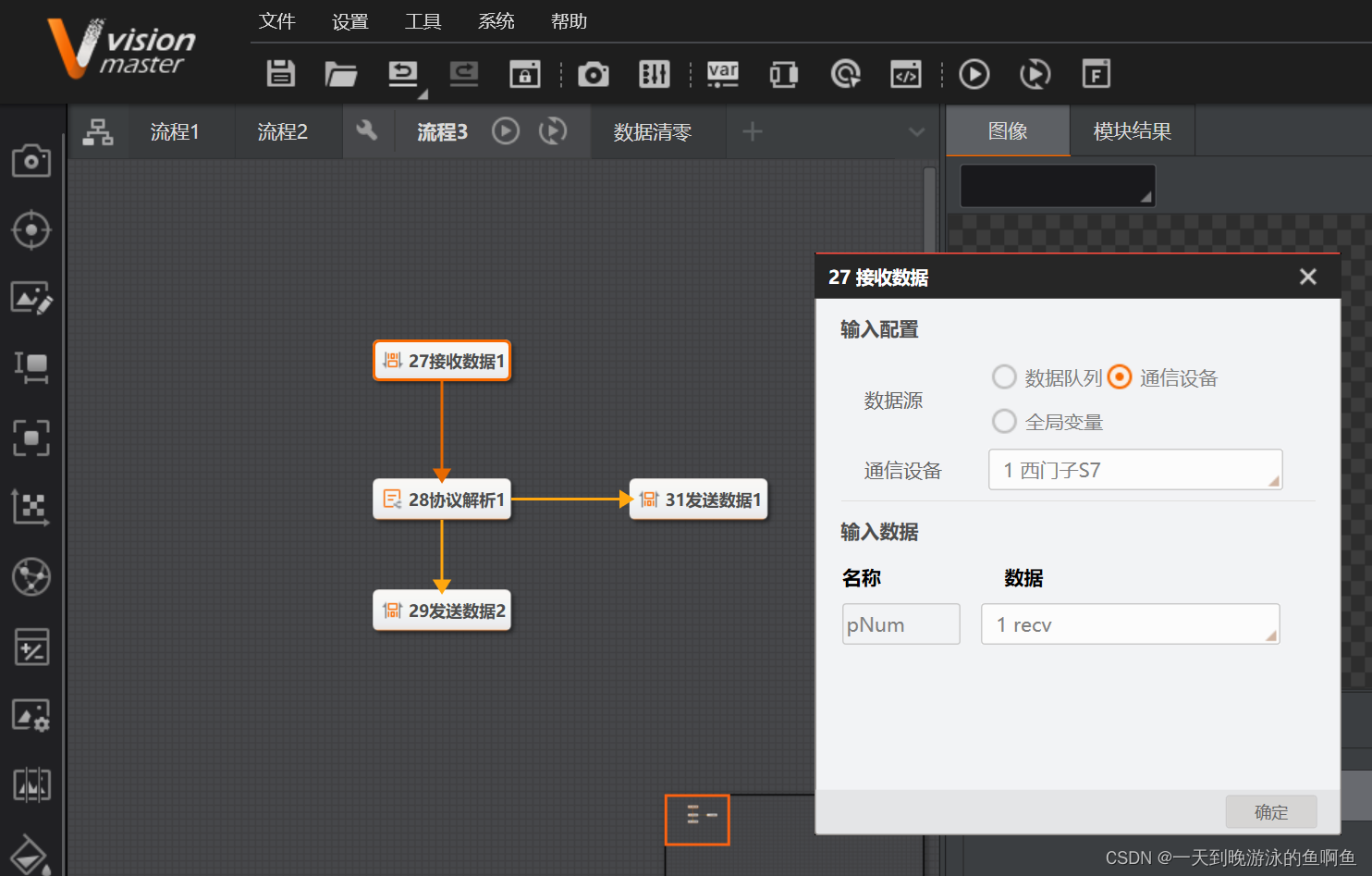

（1）首先接收数据，选择通讯设置，输入数据选择上一节设置的设备

（2）协议解析中，选择“字节解析”，字节起止位置选择0-1。S7发过来的数据是2个字节的16进制数，如PLC发送29，软件接收到的是“00 1D”。因此接收的不是二进制字符串，不能勾选“ASCII数据”。
