我是靠谱客的博主忧心西牛，最近开发中收集的这篇文章主要介绍三菱plc开发环境以及仿真，觉得挺不错的，现在分享给大家，希望可以做个参考。

开发软件：GX Developer-7.08

仿真软件：GX Simulator 7.16-E

先安装GX Developer-7.08，然后再安装GX Simulator 7.16-E

1. 打开GX Developer新建工程，选择FXCPU，FX2N(C)类型PLC

2. 此时程序需要处于写入模式(菜单->编辑->写入模式【F2】)

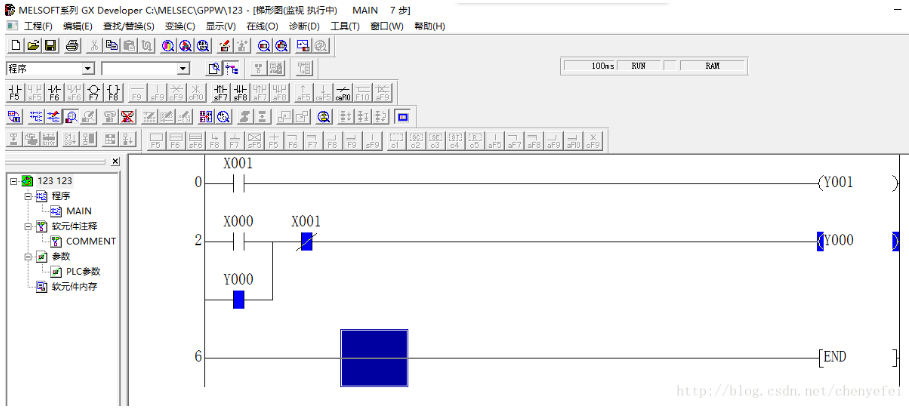

3. 左母线右键->行插入或者双击输入梯形图元件，进行相关编程

4. 完成编程后，菜单->变换->变换【F4】

5. 菜单->工具->梯形图逻辑测试启动，进行仿真测试，测试程序处于监控模式

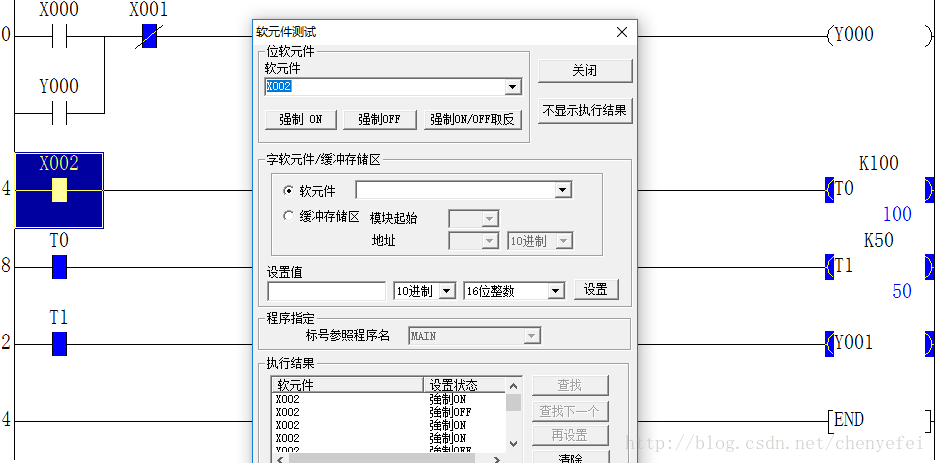

6.点击到对应元件->右键 ->软元件测试

注意：定时器选择-( )- 输入T0 K100即可(其中T与K有空格的) ，重新编辑程序变换后，需要重新梯形图逻辑测试启动，才能正确的仿真模拟结果。

以上就是忧心西牛为你收集整理的三菱plc开发环境以及仿真的全部内容，希望文章能够帮你解决三菱plc开发环境以及仿真所遇到的程序开发问题。
